多通旋翼式流体计量腔体结构

　　该结构为管路系统中用于流体流量计量的核心腔体组件，主要适配民用供水、工业循环水支路、小型暖通管路等场景的流体计量需求，可直接串接在多方向交汇的管路节点上，无需额外加装分流转接件，减少管路接头数量与潜在泄漏点。从实际应用场景来看，这类多通计量结构常被用在老旧小区供水管网改造的分户计量节点、小型生产车间循环冷却水的支路流量统计、农业滴灌系统的分区流量管控场景中，相比传统单进单出的计量结构，能直接适配三个方向的管路对接需求，在管路布局紧凑、管线走向交错的安装场景下，可大幅降低管路改造成本，减少弯头、三通等转接配件的使用量。

　　从功能特性上看，该腔体内部集成了旋翼式计量核心组件，流体从不同接口进入腔体后，会通过内部的导流结构规整流态，避免多向进流产生的紊流直接冲击计量旋翼，保证计量精度的稳定性。腔体外部的三个接口均采用标准外螺纹配合六角紧固结构，安装时可直接使用普通活动扳手完成紧固操作，无需定制专用工装，接口的螺纹规格适配常规民用供水、工业低压流体管路的通用管径，安装边界上，三个接口的轴线处于同一平面，相邻接口轴线夹角为120度，安装时需预留扳手操作空间，腔体主体为圆柱形结构，外壁到各接口六角端面的尺寸统一，可适配狭窄的管路井、墙面预埋槽等安装空间。

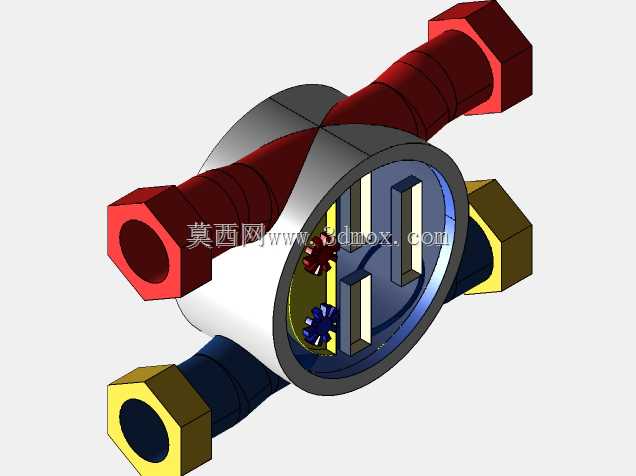

　　设计思路上，该结构优先考虑了多管路交汇场景的安装便利性，将三个接口直接集成在计量腔体本体上，避免了传统单表加装三通带来的流阻增大问题，内部的导流筋条沿旋翼转动方向做了圆弧过渡处理，可降低流体通过腔体时的压力损失，减少管路输送的能耗。腔体采用剖视视角可观察到内部的旋翼组件与减速传动结构，旋翼的叶片角度经过优化，在低流速工况下也能被流体驱动转动，保证小流量下的计量灵敏度，内部的传动齿轮组采用直齿啮合结构，传动效率高，运行阻力小，可长期稳定传递旋翼的转动信号，适配后续的计数机构安装。

　　在实际选型适配时，需注意该结构的公称压力适配常规低压流体管路，不适用于高压化工流体、高温蒸汽等特殊介质输送场景，安装时需保证腔体的轴向水平，避免倾斜状态下旋翼组件受重力偏载影响计量精度，各接口的螺纹连接部位需配套生料带或密封垫片做密封处理，紧固时需对角均匀施力，避免六角接口部位因应力集中出现开裂。结构的腔体外壳采用两段式装配设计，通过环形止口定位配合密封件实现腔体密封，后期维护时可直接拆开腔体清理内部的水垢、杂质，无需整体更换整个计量单元，降低运维成本。内部的旋翼转轴采用耐磨材质衬套支撑，长期运行下的磨损量小，可保证旋翼转动的同轴度，避免长期使用后出现旋翼卡滞、计量不准的问题。
