三通式快插气动管路连接接头结构

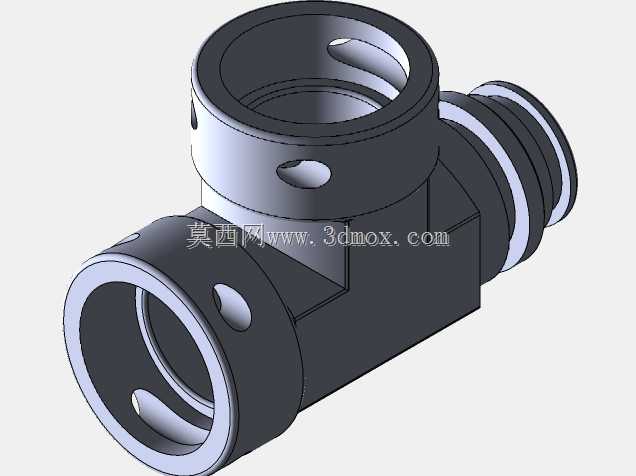

　　该三通接头主要应用在气动控制系统的管路排布场景中，常见于工业自动化生产线的气路分支、小型气动设备的气源分配、轻工机械的气动执行元件供气管路连接环节，可实现单路气源输入同时向两个不同方向的气动支路输送压缩空气，也可作为两路气路的汇流节点使用，适配常规尼龙气动软管、PU气动软管的快速插接需求，无需额外套丝或使用卡套预装，现场装配时仅需将对应外径的软管直接插入接口即可完成密封连接，拆卸时按下接口处的弹性卡圈即可拔出软管，可反复拆装使用，适合设备现场调试阶段的气路调整、后期维护时的管路更换作业。从结构设计来看，三个接口采用差异化的结构形式，其中两个接口为带径向锁紧孔的承插式结构，内壁设置有环形密封槽，

　　可配套O型密封圈实现硬管或者对接接头的静密封，侧面的接口为带多道环形倒刺的快插结构，外层的弹性卡爪在软管插入后会自动卡紧软管外壁，配合内置的密封胶圈实现0.8MPa工作压力下的无泄漏连接，接头本体采用等径流道设计，三个接口的内部通径保持一致，避免气路变径带来的压力损失，减少压缩空气在节点处的紊流产生，降低气路工作时的噪音。接头本体的外壁做了局部加厚处理，在三个接口的交汇位置设置有过渡圆角，消除应力集中点，可承受1.5MPa的瞬时爆破压力，满足气动系统常规的压力波动工况。外形上整体为正交三通布局，两个轴向接口的同轴度控制在0.05mm以内，侧面接口与轴向接口的垂直度公差为0.1mm，安装时可直接嵌入设备的气路安装板预留孔位，

　　两个轴向接口的外圆可作为安装定位面，无需额外设计固定支架即可完成安装固定，接口端面到本体中心的距离经过优化，在保证流道长度满足密封要求的前提下尽可能压缩整体尺寸，减少在设备内部的安装空间占用，相邻两个接口的操作间隙预留了15mm的空间，可满足手指按压快插卡圈的操作空间需求，无需使用专用工具即可完成管路拆装。设计过程中针对快插接口的卡爪结构做了反复验证，卡爪的切入角度设置为15度，既可以保证软管插入时的顺畅度，又能在管路受拉时提供足够的抱紧力，避免管路在气压冲击下脱出，密封槽的深度根据常规邵氏硬度70度的丁腈橡胶密封圈尺寸设计，压缩率控制在25%左右，兼顾密封性能和密封圈的使用寿命，避免长期压缩下的永久变形导致密封失效。

　　本体上的径向小孔为工艺孔，是加工内部流道时的定位基准孔，加工完成后做封堵处理，不会影响流道的密封性。在实际选型使用时，需要注意该接头的工作介质为经过滤的压缩空气，若用于其他流体介质需要更换适配的密封圈材质，工作环境温度范围为-20℃到80℃，避免在高温或者有腐蚀性气体的环境中使用，安装时需保证插入的软管切口平整，无毛刺、斜口，插入深度要达到接口的定位台阶处，避免插入不到位导致的漏气或者脱管问题。
