液压管路集成过滤调压组件结构

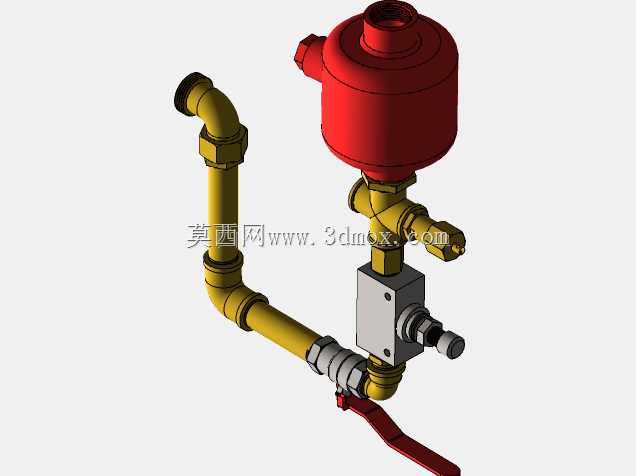

　　这套集成式液压管路组件，主要面向中小型液压站、移动式液压机具的流体回路搭建场景，在小型工程机械液压支路、机床液压润滑回路、非标自动化设备的液压动力单元中都能适配使用，核心作用是完成压力油的杂质过滤、支路压力调节以及管路转向连通，替代传统分散布置的多个独立阀件与管路接头，减少回路的泄漏点与安装占用空间。从结构布局来看，组件上部的红色罐体是压力油过滤单元，罐体顶部设置内螺纹接口用于接入上游来油，侧部预留的外螺纹接口可接回油支路或者压力检测表，罐体内部可更换不同精度的滤芯，适配不同清洁度要求的液压回路，过滤精度覆盖10μm到40μm区间，能够拦截液压油中的金属磨屑、密封件残渣等杂质，避免杂质进入下游的精密液压元件造成卡滞、磨损问题。

　　罐体下方连接的是三通式管路基座，基座一侧衔接90度弯管组件，弯管采用分段式活接结构，每段弯管通过六角锁紧螺母配合密封锥面完成连接，安装时可以根据现场布管空间微调管路的转向角度，不需要额外定制异型弯管，降低现场配管的加工难度；弯管末端设置快插式接头，可直接对接橡胶液压软管或者硬管管路，接头处的密封结构采用O型圈加硬密封的组合形式，在16MPa额定工作压力下不会出现渗漏问题。基座另一侧安装的是手动调压截止阀，阀杆伸出端设置调节旋钮，通过旋转旋钮可以改变阀体内的节流口通流面积，从而调节下游支路的工作压力，同时该阀具备截止功能，需要维护下游元件时可以直接关闭该阀，切断支路油液供给，不需要关停整个液压系统的主泵，减少设备停机维护的时间。

　　调压阀下方的方形安装块是整个组件的固定基座，基座上预留两个贯通安装孔，可以通过螺栓直接固定在液压站的阀块表面或者设备的安装支架上，安装孔的中心距按照常规液压阀件的安装尺寸设计，能够直接适配现有标准安装位，不需要重新打孔加工。整个组件的管路通径为10mm，额定流量可以达到40L/min，能够满足大多数中小型液压支路的流量需求，所有与液压油接触的部件都采用碳钢镀锌或者铝合金阳极氧化处理，具备良好的防锈抗腐蚀能力，适配矿物型液压油、水乙二醇等多种常用液压工作介质。在设计过程中，管路的弯折半径都按照液压管路设计规范取管路通径的3倍以上，避免弯折半径过小造成油液流阻过大、局部压力损失过高的问题，

　　同时所有接头的连接位置都预留了足够的扳手操作空间，安装和后期维护时不需要使用特殊工具，普通的开口扳手就可以完成所有接头的拆装操作。组件的整体安装边界尺寸控制在长280mm、宽180mm、高320mm以内，相比分散布置的独立过滤器、调压阀、管路接头，整体占用空间减少40%左右，非常适合安装空间紧凑的移动式液压设备或者小型液压站使用。在实际布管时，需要注意组件的安装方向，保证过滤罐体处于竖直状态，避免滤芯偏置造成过滤效率下降，同时调压阀的调节旋钮要朝向便于操作的一侧，方便后期调试时调整压力参数。
