带凸台多孔位安装法兰式联轴器结构

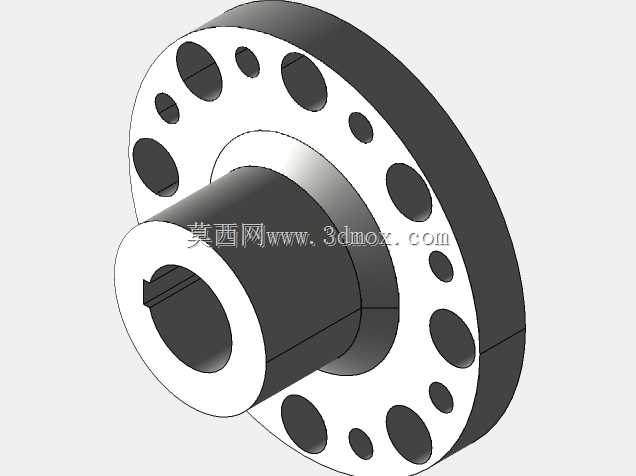

　　这类带凸台的多孔法兰式传动连接构件，常被用在电机与减速箱的动力输出衔接场景中，尤其是中小功率输送线、小型自动化加工工位的动力传递环节，能在紧凑安装空间内完成两根轴的刚性同轴连接，抵消部分安装时的微小同轴度偏差，避免轴端因硬对中偏差产生的额外弯折应力。从结构设计逻辑来看，构件主体分为两个功能区段，一侧是带内孔的凸台轴套段，内孔开有标准键槽，用于和主动轴或者从动轴通过平键完成周向固定，凸台的轴向长度经过匹配计算，能保证和轴的配合段有足够的接触面积，避免运行中出现轴孔配合打滑、键槽受力崩损的问题；另一侧是圆盘式法兰连接段，法兰盘面上环形排布了多组不同直径的安装通孔，大小孔交错的排布方式一方面是为了适配不同安装孔距的对接端盖，

　　不用额外制作转接板就能兼容两种相近规格的对接设备，另一方面是通过非等径孔的排布做轻量化处理，在保证法兰盘整体抗弯、抗扭强度的前提下，尽可能降低构件自身的转动惯量，减少电机启动瞬间的惯性负载。设计过程中需要重点把控几个尺寸边界：首先是轴套内孔的公差配合，一般选用H7/k6的过渡配合，既能保证装配时的顺畅度，又能避免运行过程中轴和孔之间出现相对窜动；键槽的位置要和法兰盘上的安装孔位错开，不能让键槽的应力集中区域和安装孔的应力集中区域重合，否则长期交变扭矩作用下，容易从两个应力集中点的连线位置出现开裂。其次是法兰盘的厚度尺寸，要根据传递的额定扭矩核算，保证螺栓锁紧后法兰盘面不会出现翘曲变形，盘面的平面度公差要控制在0.02mm以内，

　　保证对接时两个法兰面能完全贴合，不会出现局部间隙导致传动时的振动异响。凸台段和法兰盘的衔接位置做了圆弧过渡处理，而不是直接直角衔接，就是为了降低转角位置的应力集中系数，毕竟这个位置是整个构件承受扭矩时的应力峰值区域，很多同类构件的断裂失效都出现在这个直角衔接处，圆弧过渡的半径一般取壁厚的0.2-0.3倍，既能保证应力分散效果，又不会因为圆弧过大影响法兰盘和对接端面的贴合面积。实际安装使用时，要先将带凸台的轴套段完全推入轴端，保证轴的端面和轴套内部的定位台阶贴合，再通过平键完成周向固定，之后将法兰盘上的安装孔和对接端的螺纹孔一一对齐，穿入锁紧螺栓后按照对角顺序分次拧紧，避免单次单侧拧紧导致法兰盘面偏斜，影响两轴的同轴度。

　　这类结构相比传统的分体式法兰联轴器，少了中间的对接垫片和分体法兰的加工误差，整体刚性更好，适合在转速不超过1500rpm、传递扭矩在200N·m以内的中低负载传动场景使用，比如小型皮带输送机的驱动端、包装线的辊筒传动端、小型搅拌设备的动力衔接端都能看到这类结构的应用。另外法兰盘上的大小交错孔设计，除了兼容不同安装规格，还能在动平衡校正时作为去重孔使用，不用额外在盘面上钻孔去重，直接通过调整不同孔位的加工深度就能完成动平衡校正，减少后续的二次加工工序，提升生产加工的效率。需要注意的是，这类刚性连接结构对安装时的两轴同轴度有一定要求，安装时要配合百分表打表检测，保证径向圆跳动不超过0.05mm，端面圆跳动不超过0.03mm，否则长期运行会导致轴承温升过快、键槽磨损加速，甚至出现轴断裂的问题。
