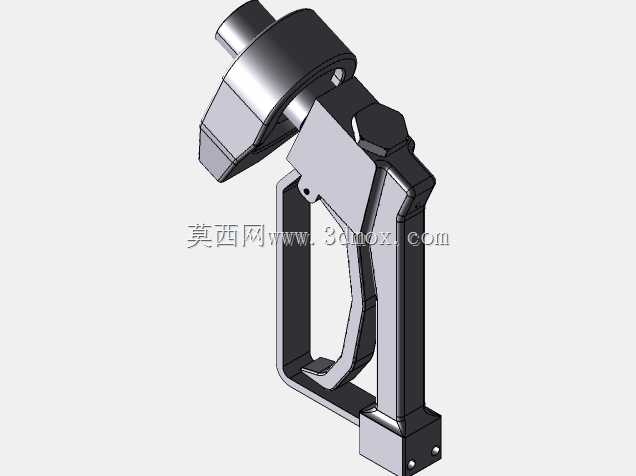

液压油缸按压式手动操作扳机结构

　　该手动操作扳机结构主要配套小型液压执行元件使用，常见于便携液压工具、小型液压站手动控制回路、移动式液压作业机具的操作端，在现场无电控接入的检修作业、户外小型液压施工、便携液压剪切/压接设备上作为人工触发的操作部件，替代传统旋钮式、拨杆式液压阀操作件，适配需要单手握持快速触发的作业场景，操作人员单手握持即可完成按压触发、松开复位的全流程操作，无需额外调整手部姿态，适配高空、狭小空间内的单手作业需求。从功能实现逻辑来看，该结构采用杠杆式按压传动设计，扳机臂的转动支点设置在握持框架的中下部，按压行程末端预留1.5mm的空行程余量，避免长期使用磨损后出现触发不到位的问题；扳机与内部阀杆的接触位置设置了耐磨镶块，镶块采用自润滑铜基材质，

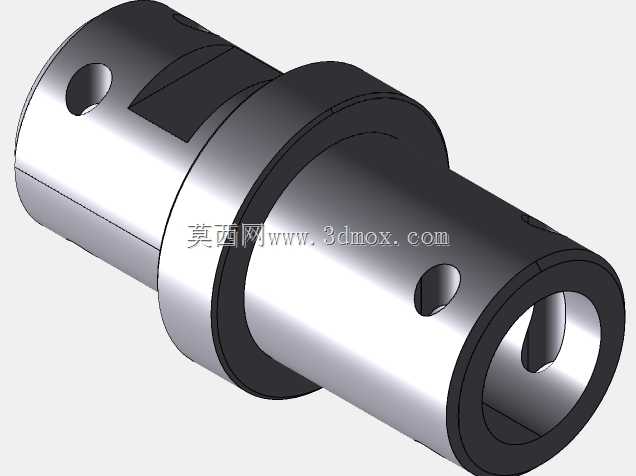

　　无需定期加注润滑脂即可承受上万次往复按压的摩擦损耗，适配户外无维护条件的使用场景。握持框架采用一体化折弯成型结构，框架内侧做了R3的圆角过渡，避免握持时硌手，框架上部的连接套采用内孔台阶设计，可直接套接在对应通径的液压阀端部，通过侧面的紧定螺钉完成周向固定，安装时无需额外制作连接法兰，直接对接标准液压阀的外圆安装面即可，安装边界的径向尺寸控制在65mm以内，轴向总长度不超过140mm，不会在设备端部形成过大的外凸结构，避免在狭小空间作业时出现磕碰干涉。设计过程中针对扳机的按压力度做了匹配调校，通过调整杠杆力臂的比例，将单指按压力控制在15N-20N区间，既不会因为力度过小出现误触发，也不会因为力度过大导致长时间操作出现手部疲劳；

　　扳机的复位采用内置圆柱扭簧，扭簧的扭力设置为按压触发后可自动带动扳机回到初始位置，复位行程末端设置了橡胶缓冲垫，避免复位时出现金属碰撞异响，同时抵消复位冲击对连接部位的松动影响。上部的旋转压块结构可绕连接套轴线做360度旋转，适配不同安装方向的管路走向，压块侧面的平面结构可配合扳手完成安装时的拧紧操作，无需在阀体上额外设置扳手位，压缩了整体结构的径向尺寸。整个结构的受力路径经过优化，按压时的受力从扳机指端通过杠杆传递到上部阀杆接触点，反作用力直接通过握持框架传递到手掌握持区域，不会在连接螺钉、安装配合面处产生额外的侧向力，避免长期使用后出现连接部位松动、阀杆偏磨的问题。针对户外使用的场景，结构的所有外露配合面都做了防锈处理，

　　转动配合位置预留了0.05mm的间隙，避免低温环境下出现凝冰冻住无法操作的问题；扳机的指靠位置做了内凹的弧形贴合面，贴合手指指腹的自然弧度，长时间握持操作不会出现局部压痕。该结构可直接适配通径6mm的小型手动液压换向阀，也可根据配套设备的需求调整连接套内孔尺寸，适配不同规格的微型液压阀，在便携液压钳、手动液压泵、小型液压顶升工具、移动式液压夹具上都可直接配套使用，替代原有外露的阀杆操作结构，提升操作的安全性与便捷性，避免操作时阀杆外露夹手、磕碰变形的问题。
