带立式安装支座的槽型导向滚轮组件

项目分类:通用五金配件 发布时间:2023-08-01 ID:703930
  • 带立式安装支座的槽型导向滚轮组件

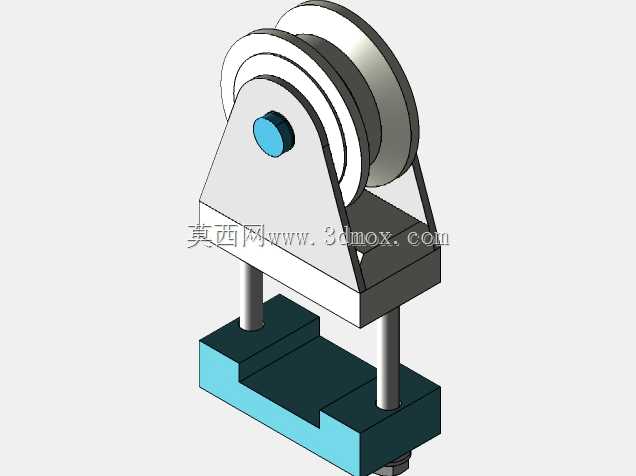

  这套带立式安装支座的槽型导向滚轮组件,在轻载物料输送、线缆导向、小型滑动机构的导向场景中应用十分广泛,常见于小型自动化生产线的侧边导向工位、柔性线缆排布的转向支撑位、手动推拉工装的移动导向段,也可作为小型起重设备的辅助导向轮使用,承担径向载荷的同时,通过轮体的槽型结构约束配套索具或轨道的侧向位移,避免运行过程中出现脱轨、偏磨的问题。从结构设计来看,组件采用分体式装配思路,轮体部分为双凸缘槽型结构,槽面做了圆弧过渡处理,能够适配圆形截面的钢丝绳、尼龙绳,也可适配小尺寸的圆钢轨道,轮体中心设置贯通的销轴安装孔,通过带轴肩的圆柱销轴与上方的三角型支撑立板连接,销轴端部设置蓝色的轴端挡圈固定结构,既能够限制销轴的轴向窜动,

  也便于后期维护时快速拆卸更换轮体。支撑立板采用三角型变截面设计,相较于等厚度的直板结构,在同等材料用量下拥有更高的抗弯刚度,能够承受轮体传递的径向载荷而不发生明显形变,立板底部与矩形的安装上座面焊接为一体,上座面下方设置两根平行的圆柱支撑导柱,导柱下端连接凹型的安装底座,底座的两个安装支脚向外延伸,预留了螺栓安装的沉孔位置,能够直接通过T型螺栓或内六角螺栓固定在设备型材架、混凝土基础或钢板工作台面上,两根导柱的设置既可以调整滚轮的整体安装高度,也能够抵消部分运行过程中产生的振动,提升组件运行的稳定性。从安装边界来看,底座的两个支脚间距为轮体直径的1.2倍,能够保证安装后整体的重心落在底座支撑范围内,不会出现侧翻风险,

  轮体的最外凸缘直径大于支撑立板的上部宽度,避免轮体转动时与立板发生摩擦干涉,轮槽的深度为轮缘厚度的二分之一,既能够保证对配套索具或轨道的约束深度,也不会因为槽深过大导致轮体的整体强度下降。在实际选型应用时,需要注意该组件的轮体为定轴转动结构,无内置轴承,适合线速度较低、载荷不大的工况,若应用在转速较高的场景,可在轮体与销轴的配合面加装铜套或微型滚动轴承,降低转动过程中的摩擦阻力,延长组件的使用寿命。支撑立板与底座的连接导柱采用过盈配合装配,若需要调整滚轮的工作高度,可更换不同长度的导柱,或是在导柱与上座面、底座的配合位置加装锁紧螺母,实现高度方向的无级调整,适配不同的安装高度需求。轮体的槽面粗糙度设计为Ra3.2,

  既能够降低与配套件接触时的摩擦系数,也不会因为表面过于光滑导致索具出现打滑问题,轮缘的边角处做了R2的圆角处理,避免安装或运行过程中尖锐边角划伤操作人员或是损坏配套的索具外层。在三维建模过程中,所有的装配配合面都预留了合理的公差间隙,销轴与立板安装孔的配合采用H7/h6的间隙配合,保证销轴能够顺利穿入同时不会出现过大的旷量,导柱与上下安装面的配合采用H7/p6的过盈配合,保证装配后连接牢固,不会因为长期受载出现松动。整个组件没有设置复杂的传动结构,所有零件都采用常规的机械加工工艺即可生产,轮体可采用45号钢车削加工后做表面淬火处理,提升槽面的耐磨性能,支撑立板与底座可采用Q235钢板焊接后铣平安装面,加工成本较低,适合批量生产应用。
