法兰安装式可调夹持旋转工装结构

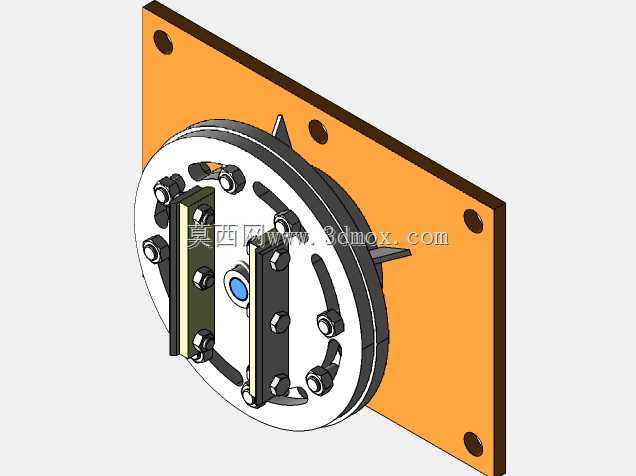

　　该结构主要应用于轻载工位的工件夹持与角度调整场景，常见于小型零件打磨、贴片、检测工序的工件固定环节，可直接通过安装板上的四个通孔固定在设备机架或者工作台立面上，适配多数台式加工设备的侧装工位布局。从结构组成来看，橙色安装板作为整个组件的承载基座，板上的安装孔采用对称分布设计，孔位间距适配常规工业铝型材的安装孔距，不需要额外加工转接板即可完成固定，安装板边缘做了倒角处理，避免装配过程中划伤操作人员或者线缆。核心的旋转夹持部分采用圆盘式主体结构，圆盘外圈均匀分布多组内六角锁紧螺栓，用于调整内部夹持块的开合范围，夹持块采用长条式耐磨合金材质，接触面做了防滑纹理处理，可适配不同直径的圆形轴类、盘类工件装夹，夹持力可通过螺栓锁紧程度灵活调整，

　　避免装夹力过大导致薄壁工件变形。圆盘中心设置有定位轴孔，可插入工件的定位基准轴，保证装夹后的同轴度公差控制在合理范围内，满足常规加工的定位精度要求。圆盘与安装板之间设置有旋转阻尼结构，松开侧边的锁紧拨片后，圆盘可带动夹持的工件进行360度旋转调整，调整到目标角度后拨下锁紧拨片即可完成角度固定，不需要反复拆卸工件就能完成不同面的加工操作，能有效减少工序间的装夹辅助时间。设计过程中优先考虑了装配的便捷性，整个组件的零件全部采用标准紧固件连接，没有特殊定制的异形连接件，后期维护更换易损件时不需要专用工具，现场操作人员即可完成拆装。夹持块的安装位置预留了调整余量，可根据加工工件的外形尺寸更换不同厚度的夹持块，拓展可装夹的工件尺寸范围，

　　不需要更换整个旋转主体就能适配多规格工件的生产需求。从安装边界来看，整个组件突出安装板的厚度尺寸控制在紧凑范围内，不会占用过多的设备操作空间，旋转过程中圆盘的最大回转半径小于安装板的对角线尺寸，不会和周边的设备部件产生运动干涉，适合在空间紧凑的自动化产线工位上部署。结构的受力路径经过优化，装夹工件后的载荷直接通过圆盘主体传递到后方的安装板，再分散到整个设备机架上，锁紧螺栓只承受夹持力不承受额外的倾覆力矩，长期使用不会出现螺栓松动导致的夹持精度下降问题。针对加工过程中可能产生的碎屑问题，圆盘的端面缝隙处设计有挡屑台阶，能减少金属碎屑进入旋转副内部，降低旋转结构的磨损速度，延长日常维护的周期。该结构没有复杂的传动部件，整体可靠性较高，不需要频繁加注润滑脂即可长期稳定运行，适合在中小型加工车间的批量生产工位使用，也可作为非标自动化设备的配套夹持模块，根据具体的工位需求调整安装板的尺寸或者夹持块的形式，快速适配不同的生产场景。
