船用矿用管线夹持固定支架结构

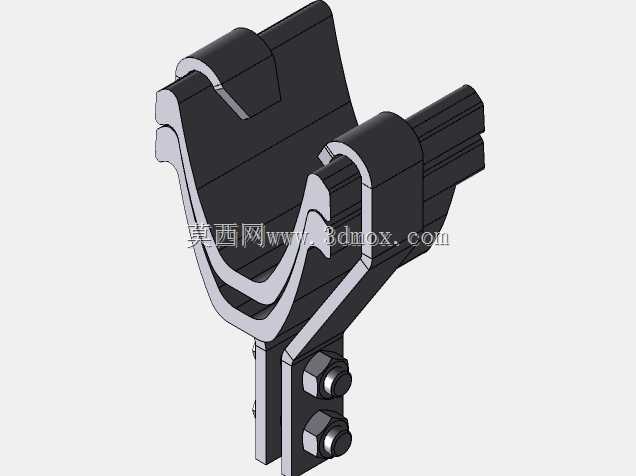

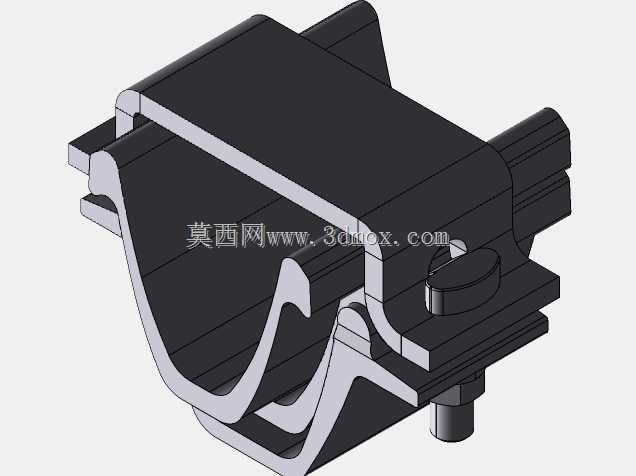

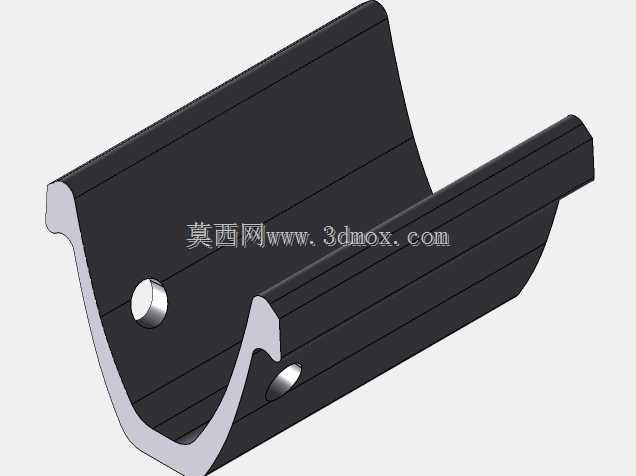

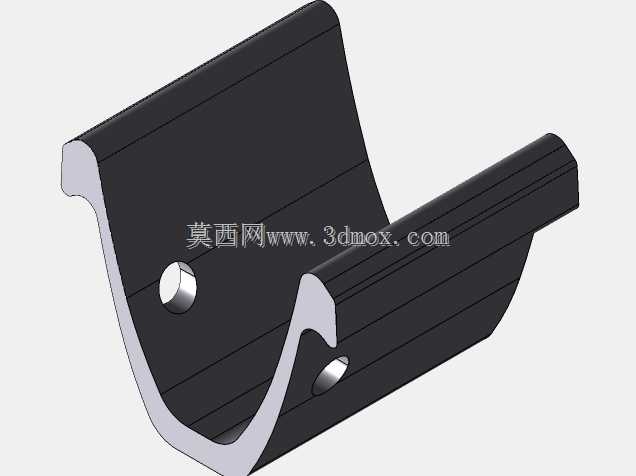

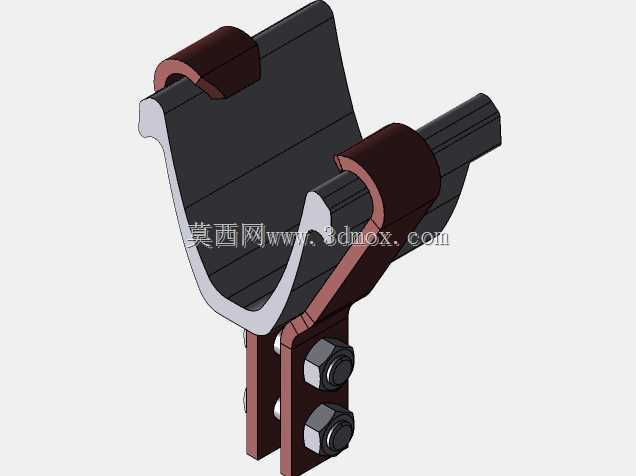

　　该夹持固定支架主要面向船舶建造、矿山井下作业场景的管线布设需求设计，核心作用是在高振动、高湿度、存在冲击载荷的复杂工况下，为硬质管线提供稳定的夹持定位，避免管线在设备运行、船体晃动、矿下作业震动过程中出现位移、磨损甚至脱落的问题。从结构设计逻辑来看，整体采用分体式抱合结构，上半部分的弧形夹持槽做了适配不同管径管线的过渡圆角设计，槽体内侧预留了加装橡胶缓冲垫的安装余量，既可以保证夹持力均匀分布在管线外壁，避免硬接触造成的管线表层损伤，也能通过缓冲垫吸收大部分工况传递的振动能量，降低管线连接部位的疲劳损耗。支架下半部分的安装基座采用带双螺栓锁紧的连接结构，两个六角锁紧螺栓对称布置在基座两侧，安装时可以根据现场固定基面的实际厚度调整锁紧行程，不需要额外加工定制适配的连接座，适配性更强。

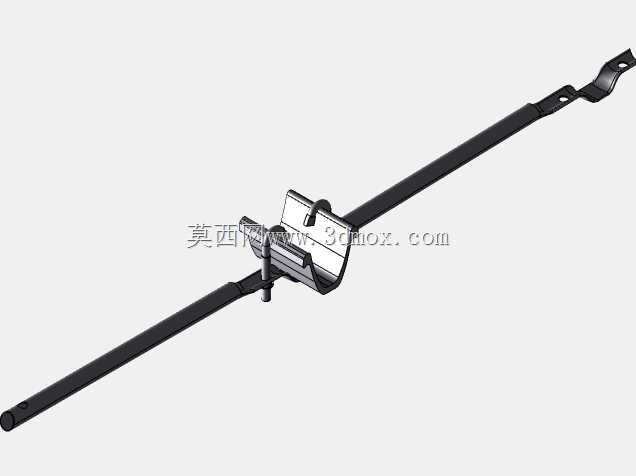

　　从安装边界来看，支架的夹持端开口尺寸覆盖常规小口径流体管线、信号穿线管的常用管径范围，基座部分的安装孔距按照通用型钢支架的安装孔位标准设计，既可以直接焊接固定在设备本体的钢结构上，也可以通过配套的U型螺栓固定在现有管线架、船体结构肋板、矿下支护钢架上，不需要对原有布设结构做大规模改造。设计过程中特意对支架的受力薄弱点做了加强处理，夹持臂与基座连接的转角位置做了圆弧过渡，避免应力集中造成的结构断裂，同时整体结构没有多余的冗余设计，在保证结构强度满足1.5倍额定载荷冲击要求的前提下，尽可能压缩了整体占用空间，适合在船舱内部、矿下巷道这类布设空间紧凑的场景使用。

　　实际使用过程中，该支架不需要复杂的安装工具，现场作业人员只需要将待固定管线卡入上夹持槽，扣合下半部分的抱合结构，对称拧紧两侧的锁紧螺栓即可完成安装，后期管线维护时也只需要松开单侧螺栓就能转动支架调整管线走向，不需要完全拆除整个构件，大幅降低了现场布设和后期维护的工作量。针对船用、矿用场景的防腐蚀需求，结构设计时所有外露面都预留了足够的镀层厚度空间，后续做热浸锌或者防腐涂层处理时不会出现结构缝隙积液的问题，能够适应高盐雾、高湿度的恶劣使用环境。夹持槽的轮廓设计经过多次受力仿真验证，当螺栓达到额定锁紧力矩时，整个夹持面的接触压力分布偏差控制在15%以内，不会出现局部压力过大压损管线、或者局部压力不足导致夹持失效的问题，同时支架的悬臂长度经过优化，在保证管线与固定基面留有足够安装间隙的前提下，尽可能缩短悬臂长度，降低振动工况下的支架自身振幅，避免长期振动造成的螺栓松动。
