层叠式多孔位钻孔加工工装夹具

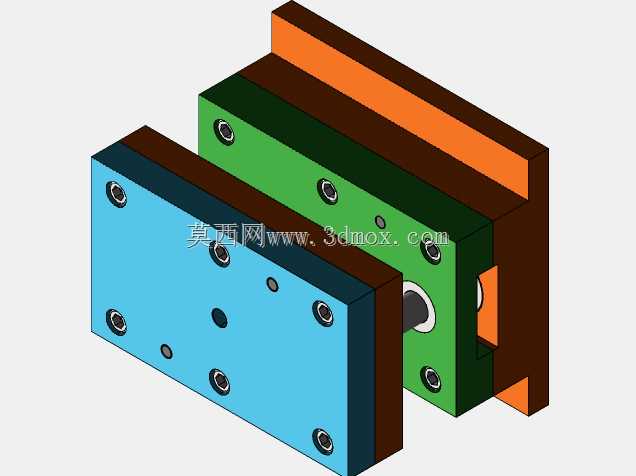

　　在机械加工的钻孔工序场景里，这类层叠结构的钻孔工装，主要解决的是小型板类零件批量钻孔时的定位精度与装夹效率问题，很多车间做薄板类零件的多孔加工时，常遇到零件装夹变形、孔位同轴度偏差、换批调整夹具耗时久的痛点，这套工装的结构设计刚好针对性覆盖了这些实际加工需求。从结构布局来看，整套工装采用分层叠装的设计逻辑，最外侧的蓝色面板是工件定位基准面，面板上预先加工了多组不同孔径的定位孔与安装沉孔，沉孔用于内嵌内六角紧固螺丝，保证夹具工作面没有突出的紧固件，避免工件装夹时出现干涉，也能防止加工过程中螺丝被钻头刮蹭损耗。中间的绿色层板是导向与支撑层，对应基准面板的孔位设置了钻套安装位，过盈装配的钻套可以给钻头提供精准的进给导向，

　　避免钻头接触工件时出现滑移偏摆，尤其是加工小直径深孔的时候，钻套的导向作用能大幅降低孔壁粗糙度超差、孔轴线倾斜的问题，同时这层板也承担了加工过程中的钻削轴向力承载，避免外侧基准板受力变形。后侧的棕色与橙色叠层是夹具的基座与压紧调节层，棕色的厚重基座采用铸铁材质加工，自身重量足够抵消钻孔时的振动，不需要额外在机床工作台上做过多的压块固定，橙色层是可微调的压紧垫块，针对不同厚度的待加工工件，可以通过更换不同厚度的橙色垫块，或者调整层间的锁紧螺丝行程，快速适配装夹需求，不需要重新制作整套夹具。从安装边界来看，整套工装的外形为规则长方体结构，所有层板的外形尺寸保持统一，侧边没有突出的结构件，安装时可以直接靠在机床工作台的定位条上，

　　通过基座上预留的T型槽螺栓孔完成固定，不需要复杂的找正流程，首次安装找正后，后续更换同系列工件只需要拆装正面的锁紧螺丝即可，装夹单件工件的时间可以控制在十秒以内。在实际使用场景中，这套工装适配台式钻床、立式铣床的钻孔工位，也可以搭配多轴钻孔器使用，一次性完成面板上所有孔位的加工，相比传统的平口钳装夹、划线找正的加工方式，孔位的位置度公差可以稳定控制在0.02mm以内，不会出现批量加工时孔位逐渐偏移的问题。设计过程中，层板之间的定位采用了两个对角布置的圆柱销做精定位，螺丝锁紧时不会出现层板错位，所有的紧固螺丝都采用内六角圆柱头螺钉，沉孔深度刚好覆盖螺丝头，保证工作面的平面度误差在0.01mm以内，待加工的薄板工件贴在蓝色基准面板上时，

　　不会因为接触面不平整出现装夹翘起的问题。另外，绿色层板上的钻套采用可拆卸设计，当加工不同孔径的孔位时，只需要更换对应内径的钻套，不需要拆换整个层板，维护成本很低，钻套磨损后也可以快速更换，不会因为钻套磨损导致整批零件报废。后侧的基座层还预留了排屑缺口，钻孔产生的铁屑可以顺着层间的缝隙从缺口排出，不会积在夹具内部导致工件垫起、定位失准，日常清理只需要用压缩空气从侧面吹扫即可，不需要拆解夹具。在加工有色金属薄板、薄钢板、电木板这类易变形的零件时，这套工装的整面支撑结构可以把工件的装夹变形量控制在最小，不会像点式压紧的夹具那样，把工件压出局部凹陷，加工完成后的零件平面度也能满足后续装配的要求。很多做小型五金零件、电子结构件加工的车间，在面对多孔位薄板零件的批量钻孔需求时，这类层叠式钻孔工装的实用性远高于通用夹具，不需要复杂的调试，对操作工人的技能要求也更低，新工人只需要简单培训就能完成装夹加工，能有效降低批量加工的废品率。
