矿山用缠绕式尾端铰接连接构件

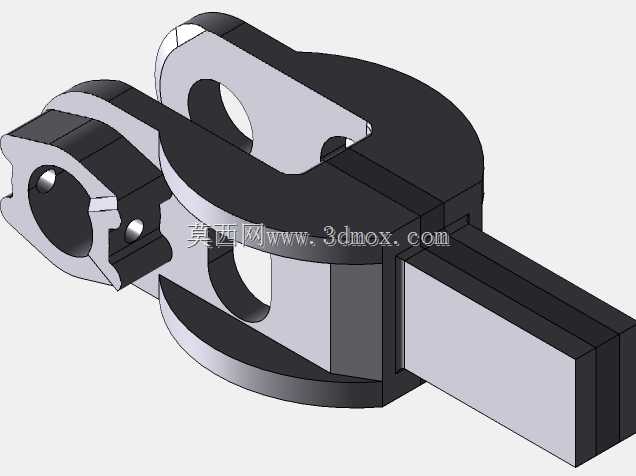

　　该构件主要应用于矿山采掘作业面的输送、支护类设备的末端铰接点位，承担设备作业过程中多自由度摆动工况下的载荷传递作用，适配井下作业空间狭窄、设备需频繁调整作业角度的使用场景，可在设备尾端与执行端之间建立可靠的活动连接，避免刚性连接在设备移位、受载冲击时出现应力集中断裂的问题。从结构功能来看，构件一端采用开式叉耳铰接结构，预留的销轴安装孔可与配套设备的连接耳板快速对接，孔位内侧做了倒角处理，既方便销轴装配时的导入，也能减少销轴长期转动过程中对孔口边缘的剪切磨损；叉耳的开合间隙经过尺寸校核，可适配对应厚度的连接耳板插入，装配后不会出现轴向窜动余量过大的问题。构件中部为缠绕式承载主体，采用圆弧过渡的块状结构，没有尖锐的应力集中棱角，

　　在承受斜向拉力、径向扭转力时，应力可顺着圆弧轮廓均匀分散到整个主体截面，不会在局部出现应力峰值超过材料屈服强度的情况；主体侧面预留的减重孔并非单纯为了降低重量，孔位的位置经过受力仿真验证，避开了主载荷传递路径，在不降低整体结构强度的前提下，减少了构件整体重量，降低设备运动端的惯量，提升动作响应速度。构件另一端为方形插接轴段，轴段的截面尺寸与配套设备的安装套筒内径做了公差配合设计，采用过渡配合精度，插入后可通过侧面的紧定螺钉孔完成轴向与周向固定，避免作业过程中轴段从套筒内脱出；插接轴段的根部做了圆角过渡处理，可减少插接位置的应力集中，在承受偏载力矩时不会在轴根位置出现断裂。从安装边界来看，构件整体的回转半径经过严格控制，

　　铰接摆动过程中不会与周边的设备护板、管线结构发生运动干涉，适配井下设备紧凑的安装空间；铰接端的销轴孔中心到插接轴段端面的距离，匹配对应型号设备的安装距要求，不需要额外加装调整垫片即可完成装配，减少现场安装的调整工作量。设计过程中针对矿山作业的高粉尘、高湿度环境，构件的所有外露配合面都预留了润滑脂加注的结构空间，可定期加注润滑脂减少铰接转动位置的磨损，延长构件的使用寿命；整体结构没有复杂的异形曲面，常规的铣削、钻削加工设备即可完成全部加工工序，不需要定制特殊刀具，加工成本可控，适合批量生产替换井下设备的易损连接部件。在实际使用过程中，该构件可承受作业过程中产生的冲击载荷，当设备尾端出现上下、左右方向的偏摆时，

　　铰接结构可灵活转动补偿角度偏差，不会将额外的附加载荷传递到设备主体结构上，有效保护设备主体的连接部位不受损坏；缠绕式的主体结构相比传统的直杆式铰接接头，抗扭转性能提升明显，在设备拖拽作业时可承受更大的扭转力矩，不会出现杆部扭曲变形的问题。
