矿用气瓶长距离输送防护笼架结构

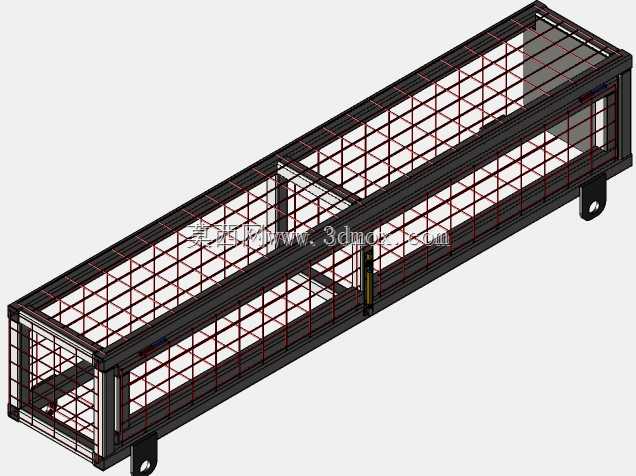

　　在井下采矿作业的巷道布设场景中，压缩氧气、丙烷这类工业气瓶的长距离转运始终是现场安全管控的核心环节，常规裸瓶拖拽或简易带式固定极易在巷道凹凸路面、设备错车过程中出现瓶体磕碰、阀门撞击泄漏的风险，这款笼式防护输送架正是针对这类井下工况开发的专用承载结构。从结构设计逻辑来看，整体采用长条形贯通式笼型框架作为主体承载结构，框架主受力边采用矩形型钢焊接成型，所有焊缝位置均做连续满焊处理后打磨去除焊渣飞边，避免尖锐棱角在搬运过程中划伤作业人员或刮损井下布设的管线。框架四周采用等间距排布的钢筋格栅作为围护结构，格栅间距经过反复校核，既能够保证在侧面受到撞击时有效分散冲击力，避免外力直接接触内部承载的气瓶，又不会因为格栅过密导致整体架体重量过大，

　　增加井下搬运的人力负担。架体底部设置有与巷道内轻型输送轨道匹配的安装支脚，支脚位置预留了标准的螺栓固定孔位，安装时可以直接通过配套紧固件将整个笼架固定在输送线的移动滑台上，不需要额外加工转接板，能够适配井下多数现有轻型输送系统的安装边界，不需要对原有输送线做大规模改造。架体的长度方向按照常规工业气瓶的长度预留了充足的容纳空间，内部可以同时排布多根气瓶，气瓶放置位置设置有分段式限位挡条，挡条采用快拆式销轴固定，在装卸气瓶时只需要拔出对应位置的销轴就可以打开侧向的装卸口，不需要整体拆卸围护结构，能够大幅缩减井下气瓶更换的作业时间。从功能特性上看，整个笼架除了承担气瓶的输送承载功能外，格栅式的围护结构不会遮挡瓶体本身的压力表、

　　安全阀等部件，作业人员在输送过程中可以随时观察气瓶的压力状态，不需要将气瓶从架体中取出就能完成常规的安全检查。架体两端的端板位置预留了管线穿接的通孔，当气瓶需要在输送过程中保持管路连通时，输气管路可以直接从端板的通孔穿出连接到作业面的用气设备，不需要在架体上额外开孔走管，避免现场改造对架体结构强度造成破坏。考虑到井下作业环境潮湿、存在腐蚀性矿尘的特点，整个架体的表面处理采用多层防腐工艺，先做整体抛丸除锈去除氧化层，再喷涂厚度不低于80微米的防腐耐磨涂层，能够在高湿度高粉尘的巷道环境中长期使用不会出现大面积锈蚀脱落的问题。在安装边界的适配性上，架体的整体宽度控制在巷道单侧输送通道的常规限宽范围内，高度也符合井下人行通道的安全净高要求，

　　在输送过程中不会与巷道侧壁的支护结构、布设的电缆桥架发生干涉，支脚的安装孔位采用长圆孔设计，允许在安装时有一定的位置调整量，能够抵消输送滑台安装时的位置误差，降低现场安装的对位难度。框架的顶部设置有对称的吊装吊点，当需要在不同作业面之间转移整套笼架时，可以直接通过井下的辅助提升设备勾挂吊点完成整体吊装，不需要拆分架体结构，转移过程中内部的气瓶也不会因为吊装倾斜出现滑脱的问题。在结构强度校核阶段，整个架体按照满载1.5倍的额定载荷做了静力学仿真验证，在侧面受撞击、底部受颠簸冲击的极端工况下，框架主受力梁的变形量均控制在安全允许范围内，不会出现结构失稳变形导致气瓶脱落的风险。格栅的焊接强度也经过了拉力测试，单根格栅能够承受不低于1kN的侧向冲击力而不出现开焊断裂，能够有效抵御巷道内小型坠物、设备剐蹭带来的外力冲击。和传统的气瓶固定架相比，这种贯通式笼架结构不需要针对单根气瓶做单独的锁紧固定，只需要将气瓶顺着架体长度方向推入到对应限位位置，合上侧向挡条就可以完成固定，操作步骤更简单，更适合井下作业人员在佩戴防护装备的情况下完成操作，不需要额外使用工具就能完成气瓶的装卸固定。架体底部的支脚还预留了接地端子的安装位置，使用时可以将架体通过接地导线与井下的接地网连接，能够及时导除气瓶输送过程中摩擦产生的静电，避免静电积聚带来的安全隐患，这一点在涉及易燃易爆气体输送的场景中尤为重要。
