单轨悬挂式起重行走滑车结构设计

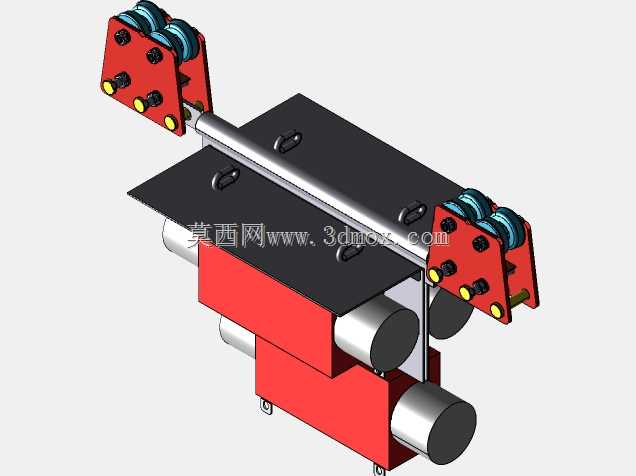

　　这款单轨行走滑车主要适配厂房内架空工字梁轨道的物料输送场景，常见于机加工车间重型工件跨工位转运、仓储库区重型货物的高位存取、装配生产线重型部件的定点吊装作业，相比地面转运设备，不会占用车间地面通行空间，可避开地面设备、工位隔断的遮挡，沿预设轨道完成直线段的物料输送，也可适配带弯段的环形轨道实现循环输送作业。从结构功能来看，整套滑车分为行走承载部分与挂载连接部分，行走端采用对称布置的双组滚轮组件，每组滚轮包含两个贴合工字钢轨道上翼缘的行走轮，轮体采用带圆弧过渡的轮缘设计，可在轨道存在小范围安装偏差时避免卡滞，滚轮通过销轴固定在两侧的红色承载侧板上，侧板之间采用横向螺栓组锁紧，保证两侧滚轮的间距精度，避免行走过程中出现偏摆啃轨的问题。

　　承载侧板下方延伸出挂载连接位，用于固定下方的承载平台与电动葫芦安装座，平台采用加厚钢板拼接结构，表面预留的多个吊环安装位可用于固定葫芦本体、挂载辅助工装或者直接悬挂待转运工件，平台下方设置的多组圆柱状结构为葫芦运行的供电滑触线固定座或者缓冲限位组件，当滑车运行到轨道端部时可配合轨道端部的止挡块实现缓冲停车，避免刚性碰撞损坏结构件。设计过程中首先确定轨道适配范围，常规适配的工字钢轨道翼缘宽度覆盖100mm到160mm的常用规格，两侧滚轮的间距可通过侧板上的腰型安装孔进行微调，无需重新加工侧板即可适配不同规格的轨道，降低现场安装的适配难度。滚轮的轮轴采用阶梯轴设计，轴端设置防松卡簧避免运行过程中销轴窜动，轮体内部镶嵌自润滑铜套，

　　无需频繁加注润滑脂即可保证长时间运行的顺畅性，减少日常维护工作量。承载侧板采用Q355钢板切割成型，所有安装孔位均采用数控钻孔保证位置精度，侧板与下方承载平台的连接采用焊接加螺栓紧固的复合连接方式，焊接位置做坡口处理保证焊透，螺栓采用8.8级高强度螺栓，保证满载情况下的结构强度，避免长期受载出现连接松动。安装边界方面，整套滑车的整体高度控制在350mm以内，轨道底面到承载平台底面的净空高度预留足够的葫芦安装空间，可适配1吨到3吨额定载荷的环链电动葫芦安装，行走轮的中心距与轨道翼缘的贴合面宽度经过匹配计算，满载情况下轮体对轨道翼缘的压应力在轨道材料的许用应力范围内，不会造成轨道翼缘的压溃变形。现场安装时无需额外加工轨道，

　　只需将两侧滚轮组件卡入工字钢轨道上翼缘，锁紧侧板之间的连接螺栓，调整滚轮与轨道翼缘的间隙在1mm到2mm之间，保证行走无卡滞同时不会出现过大的横向窜动，再将下方承载平台与侧板连接固定，最后挂载电动葫芦并接电即可投入使用。结构设计时还考虑了运行的稳定性，两侧滚轮组的中心距设置为280mm，相比小间距滑车，运行过程中遇到轨道接头位置的凸起时，不会出现明显的上下颠簸，可保证挂载工件的运行平稳性，避免工件晃动引发安全隐患。侧板上预留的多个黄色注油嘴位置，可定期对滚轮销轴位置补充润滑脂，延长轮套的使用寿命，所有外露的连接螺栓端部均加装防松螺母，避免设备长期运行过程中受振动影响出现螺母脱落的问题。在实际使用场景中，这类滑车可配合轨道上的道岔结构实现多轨道之间的切换，满足车间内多个工位之间的物料转运需求，相比双梁起重设备，单轨滑车的安装成本更低，对厂房顶部的承重要求更小，适合中小型厂房的定点起重输送作业，也可用于自动化生产线的重型工件自动输送工位，配合驱动电机实现自动行走，无需人工推动即可完成工件的工位间转移。
