龙门式输送线金属物料抓取移栽机构

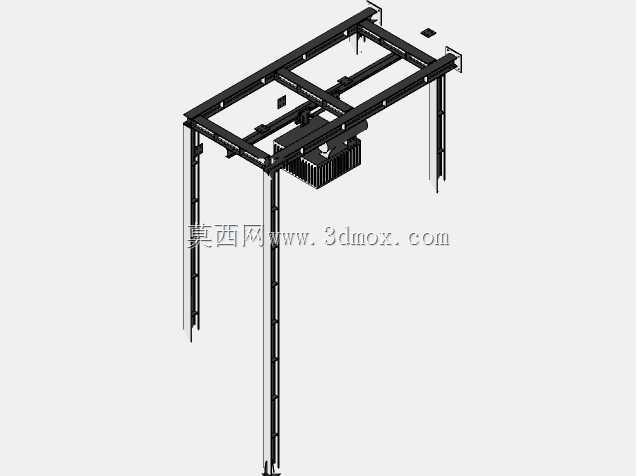

　　这套桁架式移栽抓取机构，主要适配皮带输送线的在线作业场景，在金属加工、零部件冲压、钣金件流转的车间产线里，常用来完成输送线上方的工件拾取、跨工位转移动作，替代人工完成重载、重复定位的上下料工序，避免人工搬运金属件时的磕碰损伤与安全隐患。从结构设计逻辑来看，整体采用双立柱支撑的龙门跨架布局，两根纵向主横梁沿输送线走向铺设安装基准，横向移动滑架搭载在主横梁的直线导轨副上，可沿输送线轴向完成长距离位移，滑架下方挂载的抓取执行端，可沿横向横梁做垂直于输送线方向的位置调整，同时配套垂直方向的升降导向结构，实现三个轴向的运动覆盖，能够匹配不同宽度的输送线安装边界，立柱底部预留的安装法兰孔，可直接通过膨胀螺栓固定在车间地面的预埋钢板上，不需要额外搭建高空支撑平台，安装时只要保证两侧立柱的安装面平面度公差控制在0.2mm/m以内，就能避免横梁受力后出现导轨卡滞的问题。

　　在功能特性上，该机构的抓取端针对金属工件的拾取需求做了适配，可根据实际工件的外形、重量更换电磁吸盘或者气动夹爪，图中展示的执行端集成了密集排布的电磁吸块，适合吸附平整表面的钢板、冲压件等铁磁性金属物料，单次抓取负载可覆盖常规中小型钣金件的重量范围；横向与纵向的移动副都采用了滚轮导向加齿条传动的组合，相比丝杆传动能获得更长的行程，同时维护成本更低，适合车间多粉尘、少量金属切削碎屑的工况，传动部位的防尘护板可阻挡大部分碎屑进入导轨配合面，减少日常维护的频次。设计时特意将所有的线缆、气管都沿横梁内侧的拖链槽排布，避免运动过程中线缆垂落刮碰到下方输送线上的工件，拖链的弯曲半径预留了足够余量，即使在滑架移动到行程两端极限位置时，也不会出现线缆拉扯弯折的问题。

　　从安装边界来看，这套机构的跨距可根据现场输送线的宽度做模块化调整，主横梁采用标准型材拼接的方式，不需要整体焊接加工，运输时可拆分为立柱、横梁、滑架几个独立模块，到现场后通过螺栓拼接即可，立柱高度可根据输送线的工作面高度、工件的最大堆叠高度做适配，保证抓取端下降到最低位置时，能顺利拾取输送线表面的工件，上升到最高位置时，下方预留的安全净空能满足输送线上最高工件的通行需求，不会出现运动干涉。实际应用中，这类机构常和输送线的检测工位、定位工位做信号联动，当工件输送到预设抓取位置时，光电传感器触发信号，机构自动移动到对应位置完成抓取，再转移到旁边的料架或者下一道工序的输送线上，整个动作流程的重复定位精度可满足常规金属工件的流转要求，不需要额外增加视觉定位就能完成作业，对于节拍要求不是极高的金属加工产线来说，这种结构的稳定性远高于关节型机器人，且后期维护的配件通用性更强，车间的机修人员经过简单培训就能完成日常的保养与易损件更换。

　　在结构强度校核上，主横梁的截面选型根据最大跨距和额定负载做了对应加强，当跨距在3米以内时，横梁满载下的扰度控制在0.5mm以内，不会因为长期负载出现横梁下弯变形的问题，立柱的截面采用矩形型钢，支撑脚的底板尺寸做了加大处理，即使设备满载快速移动时，整体结构也不会出现明显晃动，保证抓取动作的稳定性。考虑到车间的实际工况，所有外露的结构件表面都做了喷塑处理，能抵御车间里少量的切削液、润滑油腐蚀，延长设备的整体使用寿命，导轨配合面定期加注润滑脂即可保证运动顺畅，不需要复杂的维护流程。
