带吊装挂钩法兰式密封连接组件结构

　　这套带吊装结构的法兰式密封连接组件，主要应用在中低压流体输送管路的现场改造、临时接驳以及需要频繁拆装维护的工业管路场景中，比如化工车间的临时物料转输管线、中小型水处理设备的单元段连接、实验室流体试验台的管路快装工位，都能见到这类结构的实际应用。和常规固定法兰接头不同，这套组件自带的吊装挂钩结构，能够在高空管路架设、狭窄空间设备安装时，直接通过挂钩将组件临时挂接在周边的管路支架或者设备预装吊点上，不需要额外安排人员全程托举构件，能大幅降低现场安装的人力投入，也能避免安装过程中构件滑落磕碰密封面的问题。

　　从功能特性来看，组件核心的法兰端采用标准多螺栓孔布局，密封面预留了环形密封件安装槽，能够适配常规的橡胶、聚四氟乙烯等材质的平垫片，法兰端面的平面度公差控制在0.1mm以内，螺栓孔的位置度偏差不超过0.2mm，能够和同通径的国标法兰实现无应力对接，不会出现螺栓错位、密封面压合不均导致的泄漏问题。组件中部的阀体类结构集成了通流截止的功能预留，侧面的连接端可以适配外螺纹或者快插接头，满足不同管路接驳形式的需求，配套的L型安装支架能够将整个组件固定在墙面、设备机架或者立式安装柱上，支架上的长条形安装孔可以适配±15mm的安装位置偏差，降低现场安装的基座加工精度要求。

　　设计过程中，首先围绕现场安装的实际痛点做了结构优化：常规法兰接头在高空安装时，作业人员需要一手托举构件一手穿装螺栓，作业风险高且安装效率低，因此在组件顶部的压紧端盖上集成了可旋转的吊装挂钩，挂钩采用直径6mm的圆钢弯制而成，挂接端做了防脱的收口处理，挂钩和端盖之间采用活动铆接结构，不用时可以自然垂靠在组件侧面，不会额外占用安装空间，也不会和周边的管路、结构件产生干涉。支架部分的结构做了受力校核，组件满载流体后的总重量约12kg，支架的折弯处设置了加强筋，安装固定后能够承受1.5倍额定重量的静载荷，不会出现支架变形导致的组件倾斜、密封面错位问题。

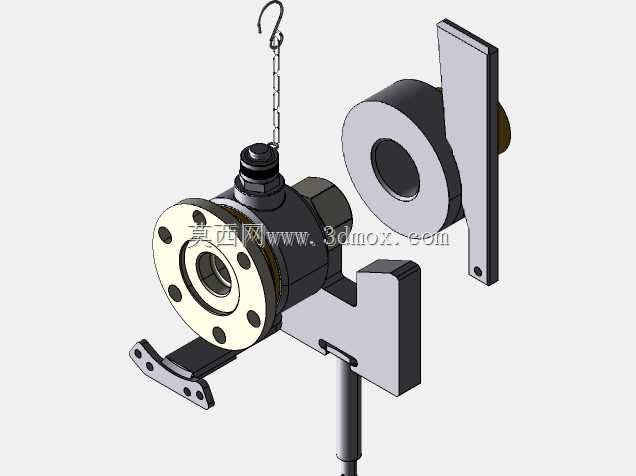

　　外形尺寸方面，这套组件的法兰端外径为180mm，法兰厚度20mm，通径为65mm，组件整体横向长度（从法兰端面到侧连接端端面）为240mm，顶部吊装挂钩拉起后的总高度为320mm，支架底部的安装基面到法兰中心的高度为160mm，安装时需要预留的最小操作空间为横向350mm、纵向300mm、高度方向400mm，能够满足狭窄管廊、设备夹层等空间受限场景的安装要求。侧连接端的中心高度和法兰中心高度保持一致，能够保证管路对接时的同轴度，避免管路产生额外的安装应力。组件上的压紧调节结构采用细牙螺纹设计，调节行程为12mm，能够在密封件出现轻微磨损时，通过微调压紧量补偿密封面的间隙，延长密封件的更换周期，减少日常维护的工作量。

　　实际应用中，这套组件的可拆卸结构设计也降低了后期维护的难度，所有连接螺栓都采用标准外六角规格，现场用常规扳手即可完成拆装，不需要专用工具。法兰端的密封槽深度为3.2mm，能够适配厚度3mm的标准密封垫片，压合后垫片的压缩量控制在0.6-0.8mm之间，既能保证密封效果，也不会因为压缩量过大导致垫片过早失效。配套的安装支架和组件主体之间采用两个内六角螺栓连接，运输过程中可以拆分包装，减少运输体积，现场安装时只需要将支架先固定在安装基面，再将组件主体固定在支架上即可，整个安装过程单人即可完成，不需要额外的吊装设备辅助。
