化学喷射系统用长杆式喷射部件结构

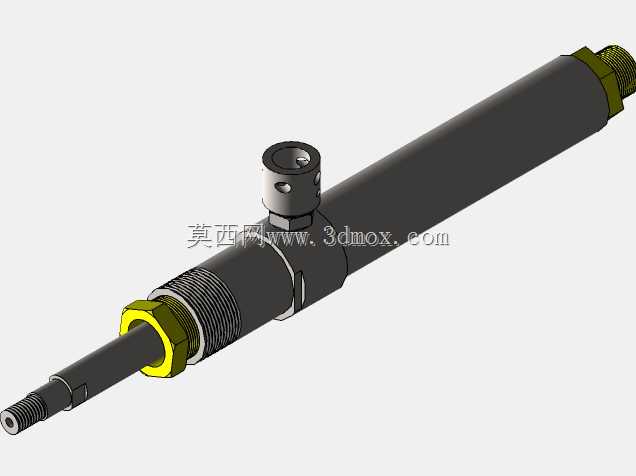

　　在化工流体投加工序、工业反应釜精准注剂、生产线表面化学处理工位中，这类长杆式喷射部件是实现定量介质输送、定点喷射作业的核心执行元件，区别于常规民用喷嘴，其结构设计完全围绕工业场景下的带压流体输送、密封可靠性、安装适配性展开。从结构组成来看，该部件采用细长杆式主体布局，主体段为等径直筒结构，作为高压流体的主流道，内壁做光滑过渡处理以减少介质流动阻力，避免化学介质残留造成的流道堵塞或腐蚀沉积。部件两端分别设置不同规格的外螺纹连接结构，其中一端为介质输入接口，匹配对应管路的内螺纹接头，接口处做锥面密封设计，无需额外密封垫即可实现带压工况下的密封效果，适配0.1-1.6MPa的流体工作压力，可输送酸碱类化学试剂、工艺处理液等多种介质；

　　另一端为喷射输出端，搭配六角锁紧螺母结构，可根据安装需求调整喷射端的伸出长度，锁紧后可固定喷射方向，避免作业过程中受流体反冲力出现位置偏移。在主体靠近输出端的位置，设置了侧装式调节接口，该接口内部与主流道连通，可外接流量调节元件或者介质回流管路，通过侧接口的通断控制可实现喷射流量的微调，或是在停机状态下实现流道内残留介质的泄压排空，避免残留介质结晶堵塞喷嘴。侧接口采用带定位凸台的圆柱结构，外部设置两个对称的平面卡位，方便安装时用扳手拧紧固定，防止接口转动造成密封失效。从安装边界来看，该部件整体为细长轴类结构，安装时需预留对应长度的直线安装空间，两端螺纹连接部位需预留扳手操作空间，侧接口位置需避开周边设备的结构干涉，

　　安装时可通过两端的锁紧螺母调整部件在安装支架上的固定位置，适配不同厚度的安装面板。设计过程中，针对化学介质的腐蚀特性，主体金属结构表面做了钝化处理，密封部位选用耐化学腐蚀的密封材质，避免长期接触化学介质出现密封件溶胀、主体锈蚀的问题。部件的流道设计采用等径通腔结构，没有突变的截面，可减少介质在流道内的压力损失，同时避免介质在死角处残留，对于易结晶的化学介质，这种流道结构也更方便日常维护时的冲洗疏通。在实际工况应用中，这类喷射部件可直接安装在化学处理生产线的支架上，通过管路连接计量泵输出端，实现对工件表面的定点化学试剂喷涂，也可安装在反应釜的投料口位置，作为反应助剂的注入部件，通过侧接口的调节功能可适配不同流量的投料需求，

　　相比普通的直通式喷嘴，这种带侧调节接口的结构无需在主管道上额外加装三通元件，减少了管路连接点，也就降低了化学介质泄漏的风险。在结构强度设计上，主体筒壁厚度经过核算，可承受额定工作压力下的环向应力，两端螺纹部位做了加长旋合长度设计，保证管路连接后的抗拉脱能力，即使在设备启停产生的水锤冲击下，也不会出现螺纹脱开、结构变形的问题。喷射端的细长杆结构做了同轴度公差控制，保证喷射方向与主体轴线一致，避免出现喷射偏斜造成的介质浪费或是处理效果不均的问题，锁紧螺母与杆体之间采用间隙配合，调整位置时可顺畅滑动，锁紧后通过螺纹预紧力实现杆体的完全固定，长期使用也不会出现位置窜动。
