单轨式物料输送承载机架结构设计

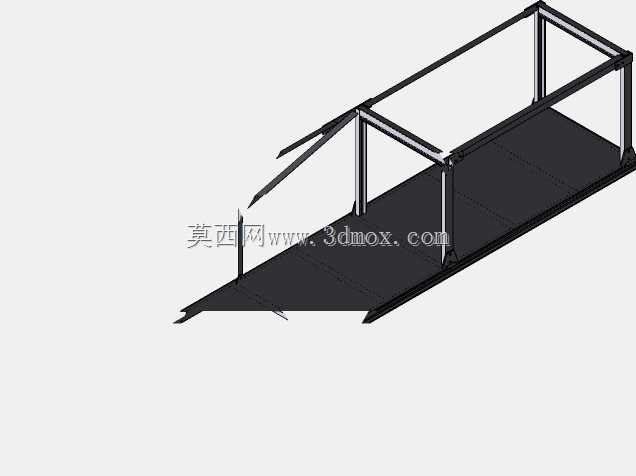

　　该结构为单轨走行式物料承载作业机架，主要应用于车间内定点物料转运、工位间工件周转的作业场景，适配轻载长距离的线性输送需求，可搭配单轨行走小车完成工件在不同工序间的流转，减少车间内叉车等转运设备的通行占用，优化车间内部物流通道的空间利用率。从结构组成来看，整体采用矩形钢管作为主承载构件，底部为通长的平面承载平台，平台两侧设置延伸的导向边结构，可避免放置的物料在走行过程中出现侧滑偏移，平台表面预留有工装安装孔位，可根据实际输送的工件类型加装定位夹具、挡块或者防滑衬垫，适配不同外形尺寸的工件承载需求。机架上部设置两根平行的竖向支撑立柱，立柱顶端连接横向的轨道挂接梁，挂接梁与单轨吊装轨道的连接位置预留有调节余量，

　　可适配现场轨道安装的小幅尺寸偏差，降低现场安装的对位难度。立柱与底部平台、顶部挂接梁的连接位置均设置有三角形加强筋板，筋板采用满焊焊接工艺，可抵消走行启停过程中产生的侧向冲击力，避免长期交变载荷作用下连接位置出现焊缝开裂的问题。在机架的进料端设置有倾斜的导向引板，引板与底部平台采用平滑过渡连接，当工件从上游工位输送至该机架时，可顺着引板滑入承载平台，无需人工精准对位抬放，降低上下料的操作强度。设计过程中优先考虑了结构的刚度冗余，主承载梁的截面选型经过挠度校核，在额定承载工况下平台中部的最大挠度控制在允许范围内，避免走行过程中平台出现明显下挠影响运行平稳性。安装边界方面，机架整体宽度适配常规车间单轨输送的轨道间距，

　　竖向高度可根据现场作业的人机工程需求调整立柱长度，底部平台的离地高度可匹配常见的工位操作台高度，方便作业人员直接在平台旁完成工件的取放操作，无需额外配置登高或者弯腰作业的辅助工装。轨道挂接位置的连接座采用可拆式螺栓连接结构，当需要对机架进行维护或者更换不同规格的承载平台时，可直接拆卸螺栓完成分离，无需切割破坏原有轨道结构。机架的侧向设置有辅助导向杆，可在走行过程中与轨道旁的导向轮配合，限制机架的横向摆动量，保证高速走行时的稳定性，避免物料因晃动出现掉落风险。整体结构未采用复杂的异形构件，所有零部件均为常规标准型材，加工时仅需完成切割、钻孔、焊接等常规工序，加工成本低，后期维护更换配件也无需定制特殊型材，

　　适配中小加工车间的自制生产需求。结构的受力传递路径清晰，物料放置在平台上的载荷通过平台横梁传递至两侧竖向立柱，再通过顶部挂接梁传递至吊装轨道，整个传力路径无应力集中的薄弱点，长期使用过程中结构变形量小，可保持稳定的承载精度。针对车间内可能存在的粉尘、切削液飞溅等工况，结构表面可做喷漆或者镀锌处理，提升构件的防锈耐腐蚀能力，延长整体使用寿命。
