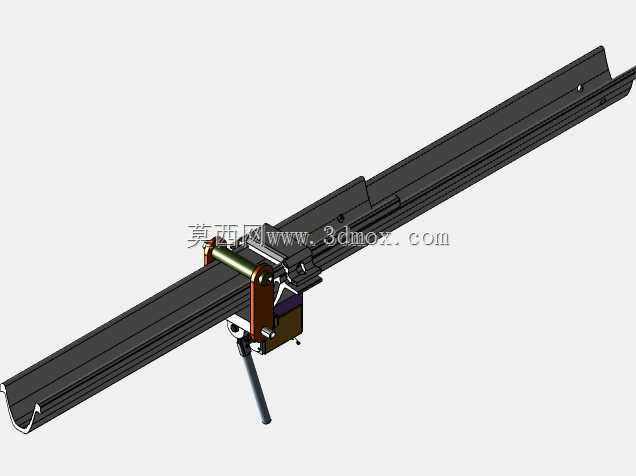

型材导轨式手动夹紧定位工装结构

　　这款配套标准TH型材导轨使用的手动夹紧定位装置，主要面向轻型物料输送线、工位作业台、简易装配工装的滑动节点锁紧需求，在轻工装配、小件物料分拣、工位辅助作业场景中，能够为沿导轨滑动的作业附件提供快速的位置固定能力，无需额外配置气源、电源等动力源，纯机械结构的设计让它可以在无动力供给的零散工位、临时搭建的作业架体上直接使用，适配多数常规工业铝型材、冷轧型钢导轨的安装槽口规格。从结构设计逻辑来看，装置整体采用抱轨式的安装思路，主体承力座通过开槽结构嵌套在导轨外侧，与导轨接触的摩擦面做了适配导轨截面轮廓的仿形处理，增大接触面积的同时避免锁紧时对导轨表面造成压痕损伤，操作手柄采用杠杆增力结构，

　　扳动手柄时通过内部的偏心转轴带动摩擦压块向导轨工作面施压，仅需要较小的手部操作力就能产生足够的锁紧摩擦力，防止固定后的部件沿导轨方向窜动；手柄的操作角度做了限位设计，避免过扳导致内部结构卡死，同时手柄向下垂落的自然状态不会超出装置主体的宽度边界，不会对导轨上其他滑动部件的通行造成干涉。在安装边界与尺寸适配方面，装置的主体宽度控制在适配常规40系列、45系列工业型材导轨的尺寸范围内，沿导轨滑动方向的长度经过优化，既保证锁紧状态下有足够的接触长度抵抗倾覆力矩，又不会占用过多的导轨安装空间，装置顶部预留了通用的安装孔位，可以直接固定工位挡块、物料托架、作业小工具挂座等附属部件，安装时不需要对现有导轨做二次加工，

　　只需要将装置从导轨的端部套入即可滑动到任意需要的位置，锁紧后能够承受垂直于导轨方向的常规作业载荷，满足多数轻型工位作业的承重需求。不同于电动、气动类的自动锁紧装置，这款手动结构的维护成本极低，所有转动配合位置都采用自润滑的衬套结构，日常使用不需要定期加注润滑脂，摩擦压块采用耐磨的改性尼龙材质，长期使用磨损后仅需要更换压块即可恢复锁紧性能，不需要整体更换装置；在实际产线应用中，这类结构常被用在手工装配线的工位挡停、物料架的分层定位、检测工位的探头位置调整等场景，相比螺栓顶丝类的固定方式，它的位置调整效率更高，不需要借助额外工具，徒手操作即可完成松开、滑动、锁紧的全流程，单次位置调整的时间可以控制在两秒以内，

　　能够大幅提升频繁调整工位位置的作业效率。设计过程中针对导轨配合的间隙做了补偿结构，装置与导轨配合的内侧设置了可调的耐磨镶条，可以根据导轨的实际尺寸公差调整配合间隙，避免长期使用磨损后出现滑动松旷、锁紧失效的问题，偏心转轴的锁紧行程也预留了足够的磨损补偿量，在摩擦块出现正常磨损的情况下依然能够保证可靠的锁紧力，不会因为零件磨损导致装置提前报废。从结构可靠性角度来看，所有承力部件都采用钣金冲压与机加工结合的工艺制作，承力座的折弯位置做了加强筋处理，承受操作力的手柄部位做了包胶防滑处理，操作时的手部触感更好，也避免长期操作出现硌手的问题；装置整体的外露棱角都做了倒钝处理，滑动过程中不会刮擦导轨表面的阳极氧化层或者喷涂层，能够保护导轨的外观防腐层，延长导轨的整体使用寿命。在实际选型使用时，只需要确认配套导轨的截面轮廓尺寸与装置的适配范围一致，就可以直接配套使用，不需要额外加工定制连接结构，对于非标工装搭建、简易自动化设备的辅助定位节点来说，这种成熟的手动夹紧结构能够大幅缩短设计周期，减少非标结构件的设计与加工工作量，同时纯机械的结构不存在电气类部件的故障风险，在多粉尘、少量切削液飞溅的常规车间环境下也能稳定工作，不会因为环境污染物影响锁紧动作的可靠性。
