矿用板材冲孔工位冲压工装结构

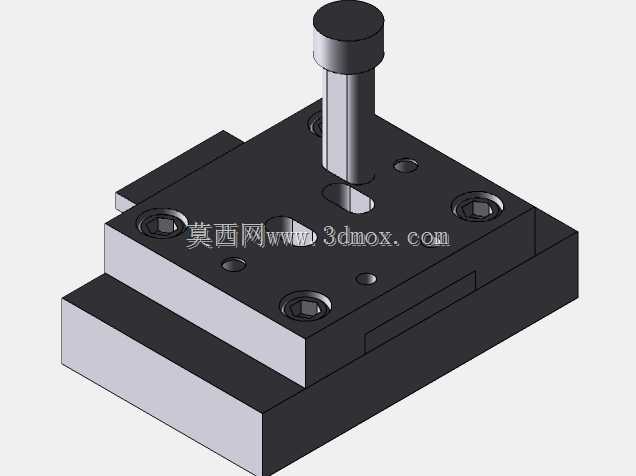

　　这套冲孔工装主要面向矿山加工场景下的薄型金属板材冲孔工序，适配矿山设备维护、非标矿用配件加工过程中的小批量孔位加工需求，可直接安装在常规小吨位开式压力机滑块与工作台面之间，无需对原有压力机做额外改造即可投入使用。整套工装采用双层模座叠加的结构设计，下层模座直接贴合压力机工作台面，通过四周分布的内六角沉头螺栓完成锁紧固定，安装时需保证模座基准边与压力机滑块运动方向的垂直度误差控制在0.02mm以内，避免冲孔过程中出现凸模偏磨、孔位毛刺超差的问题。上层模座通过对角布置的内六角螺钉与下层模座连接，两者之间设置有定位销孔，装配时先打入圆柱定位销完成精准定位再锁紧螺钉，可保证上下模的同轴度长期稳定，即使承受连续冲孔的交变载荷也不会出现模座错位的情况。

　　凸模部分采用整体式圆柱结构，顶端设置的加粗圆柱段为模柄结构，直接与压力机滑块的模柄孔配合，通过侧面的紧定螺钉完成锁紧，模柄与凸模工作段的同轴度公差控制在0.01mm以内，保证冲孔过程中凸模运动轨迹与凹模孔完全重合。凸模工作段的刃口部分做了小角度锥度处理，既可以减少冲孔过程中凸模与板材的摩擦面积，降低冲裁力，也能在刃口出现磨损后通过修磨端面快速恢复刃口锋利度，延长工装的整体使用寿命。凹模部分直接集成在上层模座的型腔内，对应凸模的位置设置有与冲孔形状匹配的漏料孔，漏料孔下方做了扩孔处理，冲裁完成的废料可以直接通过漏料孔落入压力机工作台的落料槽内，不会在模腔内堆积造成凹模涨裂。

　　模座表面设置有多个不同规格的定位孔与螺纹孔，可根据待加工板材的尺寸快速更换定位块，适配不同宽度、不同孔位要求的板材冲孔作业，更换产品时仅需调整定位块的位置并锁紧，无需重新拆装整套模座，大幅缩短了小批量多品种加工时的换型时间。模座侧面加工有通长的凹槽结构，既可以作为板材送料时的导向基准，也能减少模座整体重量，降低工装安装搬运时的劳动强度。整套工装的闭合高度适配常规16吨及以上吨位的开式可倾压力机，安装边界尺寸可覆盖大部分矿山维修车间现有压力机的工作台安装范围，无需额外定制过渡垫板即可完成安装。

　　在实际使用过程中，待加工板材沿模座侧面的导向槽送入，抵到定位块后即可触发压力机下行完成冲孔，单次冲程即可完成一个孔位的冲裁加工，孔位的位置精度由定位块的安装精度保证，可稳定控制在±0.1mm以内，完全满足矿用非标配件的装配精度要求。冲孔过程中凸模与凹模的刃口间隙根据待加工板材的厚度做了匹配设计，加工2mm以内的低碳钢板材时，冲裁断面的光亮带占比可达到板材厚度的三分之一以上，毛刺高度控制在0.05mm以内，冲孔完成后无需额外做去毛刺处理即可直接进入后续装配工序。模座上分布的多个沉头螺栓孔除了用于模座自身的固定外，还可以用于安装弹性卸料装置，当加工厚度较大的板材时，加装聚氨酯卸料套即可避免板材卡在凸模上随凸模上行，保证连续冲压作业的顺畅性。

　　这套工装的设计没有采用复杂的导柱导套结构，而是通过模座自身的加工精度与模柄的配合精度保证导向性能，整体结构简单可靠，维护成本极低，适合矿山车间这类加工条件相对简陋、维护人员专业能力有限的使用场景，日常维护仅需定期检查螺钉是否松动、刃口是否出现磨损即可，无需做复杂的精度校准作业。当凸模刃口出现崩缺或磨损超差时，仅需松开模柄侧面的紧定螺钉即可抽出凸模进行更换或修磨，无需拆解整套模座，大幅降低了维护停机时间。
