这套夹持结构主要面向轴类、棒料类工件的加工工序定位场景,在小型数控车床上下料、无心磨床供料、圆棒料端面钻孔攻丝工位中,这类带V型定位槽的压紧夹具是保证工件同轴度、避免装夹偏移的核心执行部件。不同于普通平口钳的面接触装夹,上部的V型开口结构可以自适应不同直径的圆截面工件,两个斜面同时接触工件外圆,自动将工件中心对齐到夹具的定位基准线上,不需要每次装夹都反复找正中心,能大幅缩短单件装夹的辅助时间。

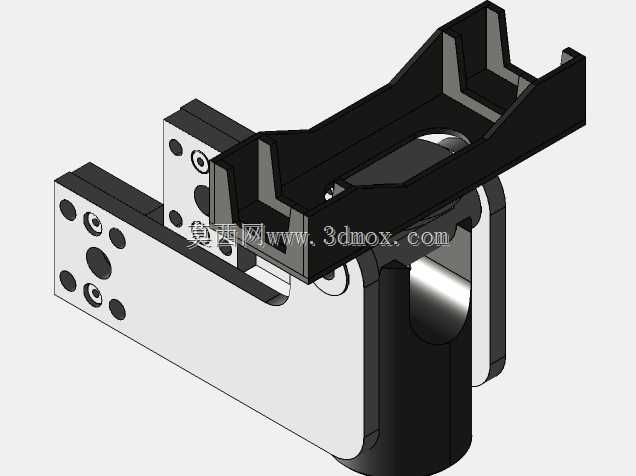

从结构布局来看,整套夹具分为固定基座、摆动压臂、驱动连接块三个核心部分。底部的安装基座采用带沉头孔的平板设计,六个安装孔呈对称分布,孔位间距适配常见的机床工作台T型槽间距、铝型材机架的安装孔距,安装时可以直接通过内六角螺栓固定在作业台面上,不需要额外加工转接板,基座侧面的定位销孔可以配合圆柱销实现夹具在台面上的快速定位,重复安装的位置误差可以控制在0.02mm以内,适合需要频繁更换工装的多品种小批量加工场景。
上部的V型压臂采用整体式镂空结构,在保证V型支撑面结构强度的前提下,去除了非受力区域的多余材料,既降低了压臂自身重量,减少驱动端的负载,也能避免压臂运动过程中与周边的送料轨道、检测传感器产生干涉。压臂与基座之间通过销轴实现铰接,铰接位置的衬套采用自润滑材质,长期往复摆动也不会出现卡滞、磨损间隙过大的问题,压臂的开合角度经过设计,完全打开时V型槽的开口高度足够工件从侧向直接送入,不需要工件从上方吊装放入,适配自动化流水线的侧向送料逻辑。
驱动端的连接结构位于夹具后侧,预留的圆柱安装位可以直接连接标准气缸的活塞杆,也可以根据现场动力源情况更换为液压缸推杆或者手动凸轮驱动结构,不需要改动主体结构就能适配不同的驱动方案。压合位置的硬限位设计在基座与压臂的贴合面处,当压臂下压到设定位置时,两个金属直面直接接触硬限位,避免驱动件过行程导致工件被压变形,同时也能保证每次压合的位置一致性,批量加工时工件的装夹高度偏差不会超过0.03mm。
在实际使用场景中,这类夹具常成对布置在长轴类工件的两端支撑位置,两个夹具的V型槽共同支撑工件,配合尾部的回转驱动结构就能实现轴类零件的回转加工;在自动化检测工位,这套夹具也可以用来固定待测圆棒工件,配合视觉检测系统完成外圆缺陷、尺寸公差的检测,压臂上的镂空位置刚好可以给检测相机、激光位移传感器留出检测空间,不会因为夹具遮挡导致检测盲区。
设计过程中针对V型槽的角度做了针对性优化,90度的V型夹角兼顾了对不同直径工件的适配范围和夹持稳定性,角度过大容易导致工件夹持时向上窜动,角度过小则会缩小可夹持的工件直径范围,同时V型槽的两个支撑面做了表面淬火处理,硬度达到HRC45以上,长期与金属工件接触也不会出现压痕、凹陷,避免因为支撑面磨损导致定位精度下降。基座与压臂的铰接位置做了密封间隙设计,加工过程中产生的金属切屑、切削液不会进入铰接缝隙,日常维护只需要定期在注油孔添加少量润滑脂即可,不需要频繁拆解清理。
从安装边界来看,整套夹具的整体宽度控制在120mm以内,长度方向尺寸不超过180mm,压合状态下的总高度不到150mm,占用的安装空间很小,在紧凑的自动化设备内部也能灵活布置,不会和周边的送料机构、加工主轴产生空间干涉。压臂的压紧力可以通过驱动端的气源压力或者液压压力灵活调节,夹持小直径薄壁管件时调低压力避免夹变形,夹持大直径重型棒料时调高压力保证夹持可靠,不需要更换夹具就能覆盖直径10mm到60mm范围的圆截面工件装夹需求。
