输送线皮带链条张紧调节装置结构

　　在连续输送类设备的现场运维与结构设计环节，皮带与链条的张紧度控制直接决定传动系统的运行寿命与传动效率，这套张紧调节装置正是针对带传动、链传动系统的张紧补偿需求开发的功能部件。从实际应用场景来看，这类部件广泛适配轻工输送线、小型物料搬运设备、自动化装配线的传动端，尤其适合安装空间局促、无法配置大型张紧轮组的紧凑型传动布局，能够在设备长期运行出现皮带蠕变、链条节距磨损伸长的工况下，无需拆解主体传动结构即可完成张紧度调整，大幅降低产线停机维护的时间成本。

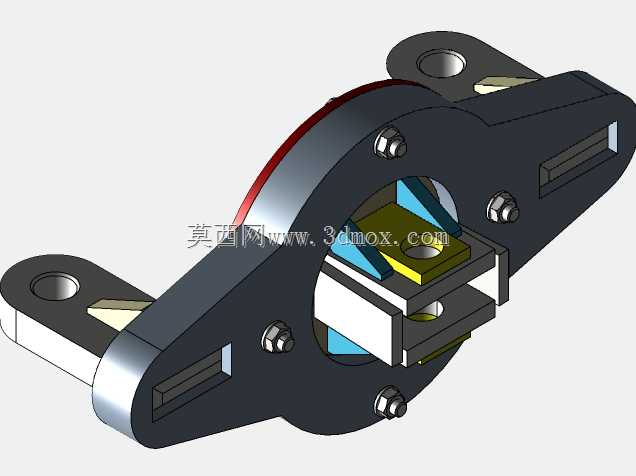

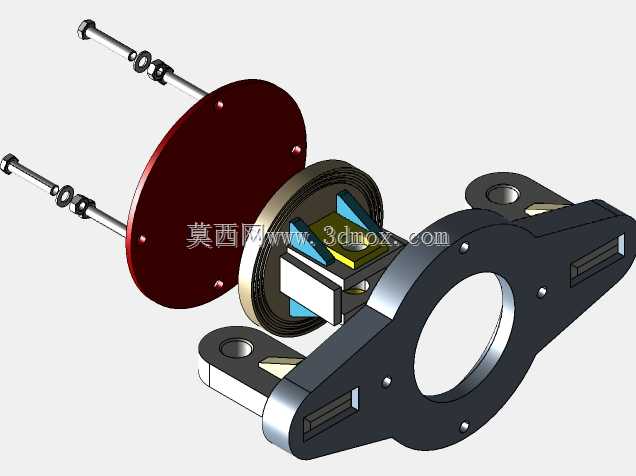

　　从结构功能特性来看，该装置采用分体式装配设计，主体支撑座为一体式铸钢切削成型，两侧预留的带孔安装耳可直接通过螺栓固定在设备机架的预设安装位上，支撑座中部的大直径通孔用于避让传动轴或穿过传动带/链条的走行路径，避免与运动部件发生干涉。装置前端的张紧作用端内置了弹性缓冲组件，配合两根平行布置的调节螺杆实现张紧行程的精准控制：旋转螺杆端部的调节螺母即可推动张紧端沿螺杆轴向移动，改变张紧轮与传动件的接触压力，内置的碟簧组能够吸收传动过程中的冲击振动，避免张紧力突变导致的皮带跳齿、链条脱链问题。张紧端的接触轮采用耐磨尼龙与金属轮毂复合结构，轮面做了圆弧过渡处理，与皮带、链条接触时不会产生硬摩擦刮伤，同时能适配不同宽度的平皮带、单排滚子链条的张紧需求。

　　从设计思路层面拆解，这套结构优先考虑了现场安装与调节的便捷性，所有调节操作都可在设备外侧完成，不需要伸入设备内部狭窄空间操作；两根平行导向螺杆的设计避免了单螺杆调节时容易出现的张紧端偏斜问题，保证张紧力沿传动件宽度方向均匀分布，不会出现单侧偏磨的情况。张紧行程的设计预留了足够的补偿量，能够覆盖常规V带、平皮带从新件安装到磨损极限的全部伸长量，也能适配08B、10A等常用规格滚子链条的磨损伸长补偿需求，不需要频繁更换张紧部件。

　　关于安装边界与尺寸适配，该装置的安装耳孔距按照通用输送设备的机架型材孔系设计，可直接适配40系列、50系列工业铝型材的安装孔位，也可通过转接板固定在碳钢焊接机架上；装置整体外轮廓的最大宽度不超过160mm，轴向调节行程范围为0-35mm，安装时需要保证张紧轮的中心平面与传动带/链条的运行平面重合度误差不超过1mm，否则会加剧传动件的侧边磨损。调节螺杆采用M8标准螺纹，配套的锁紧螺母可在张紧度调整完成后锁死位置，避免设备运行过程中螺杆松动导致张紧力失效。在实际选型匹配时，需要根据传动件的运行线速度选择对应规格的张紧轮，线速度超过1m/s的工况下需要给张紧轮配置内置深沟球轴承的转动结构，降低滑动摩擦带来的功率损耗与发热问题。

　　不同于传统的固定式张紧结构，这套装置的弹性缓冲设计能够在设备启动、急停的瞬间吸收传动系统的冲击载荷，避免皮带被瞬间拉力扯断、链条被冲击拉断的故障，在频繁启停的间歇式输送设备上使用时，能够将传动件的平均使用寿命提升30%以上。结构上没有复杂的异形零件，所有组成部件都可采用常规机加工工艺制作，备件替换成本低，适合批量配套在标准化输送设备上，也可作为现有老旧设备的张紧结构改造备件使用，安装时不需要对原有设备主体结构做大规模改动，仅需在机架对应位置钻孔固定即可完成升级。
