锥套式锁紧联结毂结构设计

　　这类锥面锁紧联结结构，常被应用在重载传动的轴毂连接场景中，比如矿山输送设备的辊筒轴端、冶金设备的传动辊装配、风机主轴与轮毂的联结位置，替代传统的平键联结来消除键槽带来的应力集中问题，同时能实现无间隙传动，大幅降低长期交变载荷下的键槽磨损、轴头啃伤等常见故障。从实际使用场景来看，这类结构尤其适合需要频繁拆装调整传动位置的工位，比如包装生产线的辊轴组、印刷设备的导辊装配，不需要加热或者大型压装设备，仅通过拧紧端面的紧固螺栓就能完成锁紧固定，现场装配和后期维护的效率比传统过盈联结高很多。

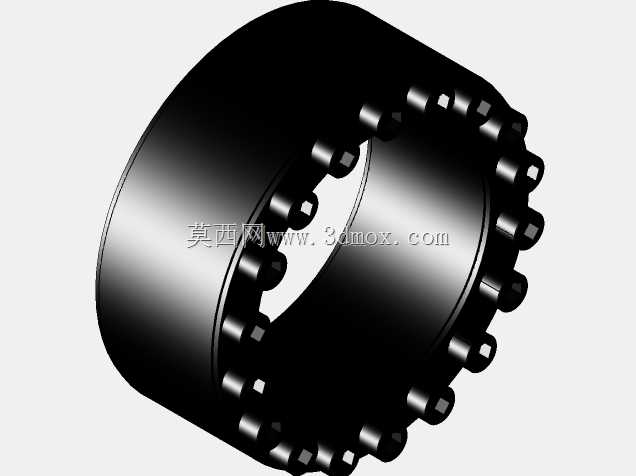

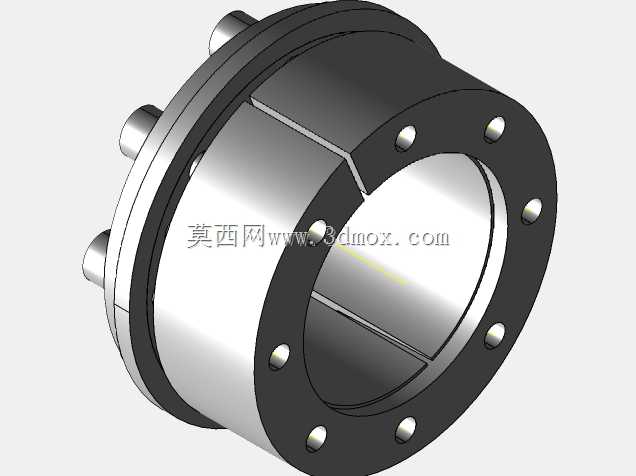

　　从功能特性上看，这个结构依靠内环的开缝锥面实现抱紧效果，外环的法兰端带均布的螺栓孔，既可以通过螺栓拉紧让内环沿锥面轴向位移产生径向收缩抱紧轴面，法兰端的螺栓孔还能直接和被连接件的端面完成定位固定，不需要额外加工定位止口。内环上的轴向开缝是整个结构的核心设计，开缝的宽度经过反复校核，既要保证螺栓锁紧时内环有足够的径向收缩量来抱紧不同公差带的轴径，又要避免开缝过大导致内环刚性不足，在传递大扭矩的时候出现形变失效。法兰端的螺栓孔采用圆周均布设计，拧紧的时候需要按照对角顺序逐步加载扭矩，避免内环受力不均出现偏斜，导致轴和毂的同轴度超差，这一点在现场装配的时候很容易被忽略，很多现场故障都是因为螺栓拧紧顺序不对，导致锥面贴合不完全，运行中出现打滑窜动。

　　设计这类结构的时候，首先要核算锥面的锥度参数，常用的锥度范围在1:10到1:20之间，锥度过小会导致锁紧后自锁性太强，后期拆卸困难，锥度过大则会导致锁紧力不足，传递扭矩的时候容易松脱。这个模型里的锥度选择偏向中等锁紧力的应用场景，兼顾了锁紧可靠性和拆卸便利性，内环的内孔表面做了粗糙度控制，一般要求Ra1.6以下，避免粗糙表面在抱紧的时候刮伤轴面，同时保证足够的摩擦系数来传递扭矩。外环的法兰厚度和螺栓规格是根据额定传递扭矩匹配的，螺栓的预紧力总和通过锥面的力分解计算，换算成径向正压力后，结合钢-钢摩擦面的摩擦系数就能算出最大可传递扭矩，设计的时候一般会预留1.5到2倍的安全系数，应对传动系统的启动冲击和瞬时过载。

　　从安装边界来看，这个结构的轴向安装尺寸比较紧凑，不需要在轴上加工台阶或者键槽，只需要保证被安装的轴段有足够的轴向长度，轴径公差在h7到h9之间就能满足装配要求，轴的表面硬度不需要做特殊处理，普通45钢调质状态就能正常使用。法兰端的安装孔位是圆周均布，设计选型的时候需要匹配被连接件的端面孔位分布圆直径，避免出现孔位错位无法安装的问题。装配的时候不需要额外的定位工装，只要将内环套入轴段，对准法兰端的连接孔位，按照对角顺序分三次拧紧螺栓到额定扭矩即可，拆卸的时候只需要将螺栓拧入外环上的拆卸螺纹孔，逐步顶推就能让内环和外环锥面分离，不会出现传统过盈联结拆卸时拉毛轴面、损坏零件的问题。

　　在长期运行的工况下，这类结构的锥面会产生轻微的磨损，导致锁紧力下降，所以在日常维护的时候，只需要定期按照额定扭矩复紧端面螺栓，就能补偿磨损带来的预紧力损失，不需要整体更换零件，维护成本比平键联结低很多。和传统的胀套联结相比，这个结构把联结法兰和胀紧部分做成了一体化结构，减少了零件数量，装配的时候不需要对齐多个零件的配合面，装配误差更容易控制，同轴度精度更高，适合对传动跳动要求比较高的场合，比如精密输送线、高速风机的主轴联结位置，能有效降低运行时的振动和噪声。
