带方形安装座的传动张紧轴结构

　　该轴类部件主要应用于带式输送设备的尾端张紧工位，承担输送带运行过程中的张力调节、辊筒定位支撑作用，是保障输送线平稳运行的核心受力零件之一。在实际生产场景中，这类零件常见于轻工包装、食品加工、仓储物流等行业的轻型皮带输送线，用来抵消输送带长期运行产生的蠕变伸长，避免皮带打滑、跑偏等故障，同时承担尾辊的径向载荷，将运行过程中的动载荷传递至设备机架。

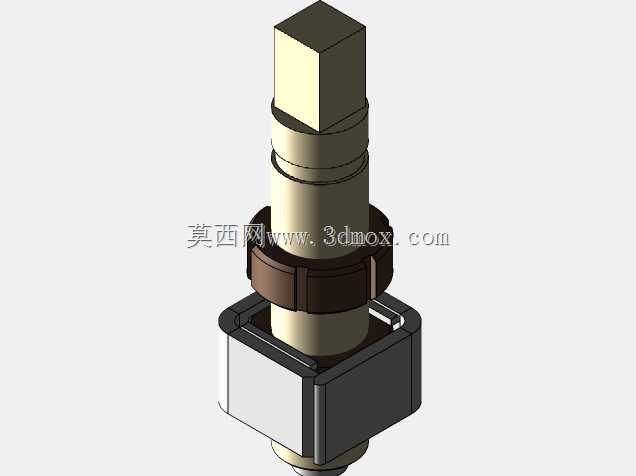

　　从结构设计来看，零件顶端采用方头结构，区别于常规的外六角或圆轴带键槽设计，方头的对边尺寸经过匹配计算，可直接与张紧调节机构的卡槽配合，无需额外加工键槽或装配平键，调节时可直接通过方头施加扭矩，带动轴体沿安装座的导向槽滑动，调节过程中不会出现打滑、跟转的问题，大幅降低了张紧调节的操作难度。轴身采用阶梯轴设计，不同轴段的直径差经过载荷校核，中间位置设置的环形凸台与锁紧卡环配合，用来对尾辊的内圈进行轴向定位，限制辊筒在运行过程中的轴向窜动，凸台的端面粗糙度控制在合理范围，避免与辊筒轴承端面产生异常磨损。轴身靠近安装座的位置设置了两道环形凹槽，用来装配密封圈，阻挡输送环境中的粉尘、水渍进入安装座内部，保护内部的滑动配合面不受异物侵入磨损。

　　底部的方形安装座采用嵌入式安装设计，安装座的四个侧边做了倒角处理，可直接卡入输送线机架的方形安装槽内，安装时无需额外设计复杂的定位结构，方形的外形可限制安装座自身的转动，张紧调节过程中安装座始终保持固定姿态，仅轴体沿安装座的中心孔做轴向移动。安装座的中心孔与轴身采用间隙配合，配合公差经过严格计算，既保证轴体滑动顺畅无卡滞，又避免间隙过大导致轴体倾斜，影响辊筒的平行度。安装座的上端面设置了环形的沉槽，用来容纳防尘密封圈，沉槽的深度与密封圈的压缩量匹配，保证密封圈在长期使用过程中不会出现过度压缩老化的问题。

　　设计过程中充分考虑了现场安装的边界条件，安装座的外形尺寸适配常规轻型输送线的铝型材或钣金机架的安装槽尺寸，方头的尺寸匹配常用的开口扳手规格，现场维护时无需使用专用工具即可完成张紧调节。轴身的各段长度经过匹配计算，张紧行程可覆盖常规轻型输送带的伸长量范围，无需频繁裁剪皮带或额外增加调节垫片。零件的各加工面均做了倒角处理，去除加工毛刺，装配过程中不会划伤操作人员，也不会损坏配套的轴承、密封圈等外购件。从受力角度分析，轴体的材料选用常规的中碳钢，经过调质处理后芯部具备足够的韧性，可承受输送过程中的冲击载荷，表面经过淬火处理后具备足够的硬度，耐磨性能满足长期滑动摩擦的使用需求，安装座采用铸铁材质，具备良好的减震性能，可吸收辊筒运行过程中产生的振动，降低输送线的运行噪音。

　　在实际装配过程中，该零件可直接与标准的深沟球轴承配合，轴承内圈与轴身的轴段过盈配合，外圈与尾辊的辊筒内孔配合，装配时仅需将卡环卡入轴身的卡槽即可完成辊筒的轴向固定，装配工序简单，适合批量生产装配。张紧调节时，通过旋转顶端的方头，即可带动轴体沿安装座的轴向移动，调整尾辊与驱动辊的中心距，实现输送带的张力调节，调节完成后通过锁紧螺母将轴体的位置固定，避免运行过程中轴体移位导致张力变化。该结构相比传统的螺栓张紧结构，具备更高的结构刚度，调节精度更高，不会出现螺栓弯曲、滑牙等常见故障，长期使用的维护成本更低，适合在各类轻型输送设备中推广应用。
