带六角接头的花键轴联轴器结构

　　在各类中小功率传动系统的布局设计中，轴系连接部件的选型与结构设计直接决定了整套传动链路的运行稳定性与维护便捷性，本次呈现的这款带六角锁紧接头的花键式联轴器，主要面向存在少量轴向窜动、需要频繁拆装调整的传动场景，常见于轻工输送设备、小型机床进给机构、非标自动化工作站的动力传输环节。从实际应用场景来看，这类联轴器不需要像刚性凸缘联轴器那样要求两轴具备极高的对中精度，花键配合段可以在传递额定扭矩的同时，允许连接轴存在小范围的轴向位移，适配设备运行过程中因热胀冷缩、负载冲击带来的轴系微量窜动，避免轴端承受额外的附加弯矩，延长轴承与动力端部件的使用寿命。

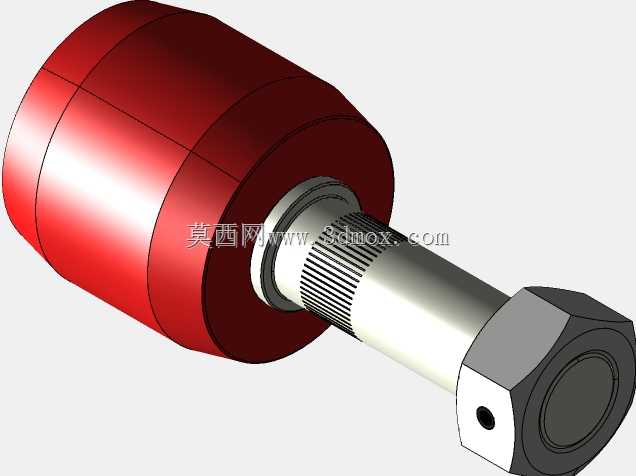

　　从功能特性上拆解，这款联轴器分为三个核心功能段：左侧的筒状主体是扭矩输入的连接端，内部可根据对接轴的形式加工键槽或抱紧结构，外圆柱面做了分段式的台阶设计，既可以减轻整体自重，也能在安装时作为定位基准面，与设备端的轴承座或者防护端盖形成配合限位；中间段的外花键轴是扭矩传递的核心结构，花键齿采用矩形齿廓，相比渐开线花键加工难度更低，对中小扭矩场景的适配性更好，齿侧间隙控制在合理范围，既保证传动过程中无明显回程间隙，也不会因为过盈配合导致拆装困难；右侧的六角接头是输出端的锁紧结构，六角外形可以适配普通扳手的拧紧操作，不需要专用工装就能完成轴端的锁紧固定，接头上加工的径向小孔可穿入防松销或者紧定螺钉，避免设备运行过程中锁紧螺母出现回转松脱，提升长期运行的可靠性。

　　设计思路上，这款结构没有采用复杂的弹性补偿元件，完全靠金属件的配合实现扭矩传递与位移补偿，整体结构的刚性更强，适合传动精度要求中等、负载存在小幅波动的工况。在尺寸边界的考量上，筒状主体的外径控制在适配常规端盖安装孔的范围，不需要对现有设备的安装位做额外改造就能直接替换同规格的旧款联轴器；花键段的长度预留了足够的轴向窜动余量，即使两轴的安装位置存在10mm以内的轴向尺寸误差，也能保证花键的啮合长度满足扭矩传递的强度要求，不会出现齿面局部应力过大导致的崩齿问题；右侧六角接头的对边尺寸符合标准紧固件的尺寸规范，现场维护时不需要准备特制工具，用常规的开口扳手或者活动扳手就能完成拆装操作，降低一线运维的工具成本。

　　从安装适配的角度来说，这款联轴器的轴向定位基准选在筒状主体的内侧台阶面，安装时只需要将输入轴抵靠到该台阶面，就能确定轴向的安装位置，不需要反复测量调整安装距；花键配合段的轴径与常见的输出轴径做了适配，对接时只需要将花键孔与外花键对齐推入，再拧紧六角锁紧段的固定件即可完成安装，整个安装过程不需要复杂的对中调整，对现场安装人员的技术要求更低。在强度设计层面，筒状主体的壁厚经过核算，能够承受额定扭矩下的周向剪切力，不会出现筒身开裂的问题；花键齿的接触长度满足齿面挤压强度要求，长期满负载运行也不会出现齿面压溃、磨损过快的问题；六角锁紧段的螺纹深度足够，锁紧后能够提供足够的轴向预紧力，避免传动过程中轴系出现轴向窜动导致的连接松脱。

　　不同于膜片联轴器、梅花联轴器这类带弹性元件的联轴器，这款全金属结构的联轴器耐温范围更广，在设备运行温度较高、存在少量油污的工况下也不会出现弹性元件老化、失效的问题，维护周期更长，不需要定期更换易损的弹性配件。在实际选型替换时，只需要确认对接轴的轴径、花键参数以及整体安装长度，就能直接完成替换，不需要改动周边的安装结构，非常适合老旧设备的传动部件升级改造，也能直接用于新设备的传动链路设计，减少设计阶段的非标件加工成本与验证周期。
