多爪式支撑定位承载工装结构

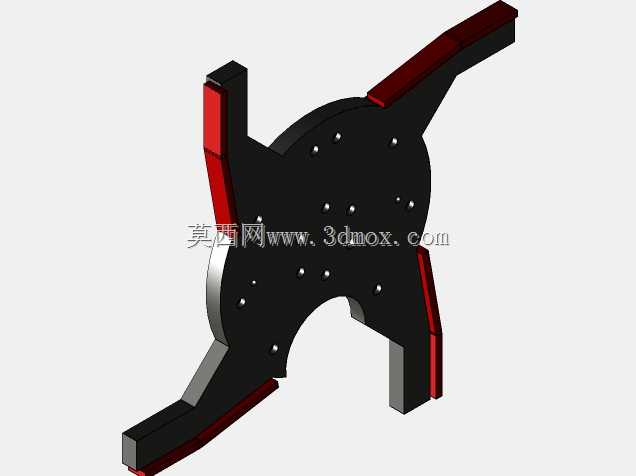

　　该结构件属于工业生产线上的承载定位类工装部件，主要应用于自动化物料转运、工位间工件承载、加工工序间的定位支撑场景，在流水线工位切换、工件临时固定、异形件托举作业中能够适配不规则轮廓工件的承载需求，避免工件在转运或加工过程中出现偏移、滑落问题。从结构设计来看，主体采用圆形基体作为核心承载基座，基体上均匀分布多组安装孔位，孔位的排布经过受力校核，既可以通过螺栓将整个部件固定在回转驱动机构、直线滑台或者工位台面上，也可以根据实际承载需求加装缓冲垫、定位销等辅助配件，适配不同规格工件的定位要求。向外延伸的多组支撑爪采用差异化角度设计，每个爪臂的伸出长度、弯折角度都对应工件的轮廓缺口，能够避开工件自身的凸起结构，

　　同时在爪臂的接触边缘做了加厚处理，接触端面预留了防滑衬层的安装槽，实际使用时可以粘贴聚氨酯或者橡胶材质的防滑垫，既能够增大与工件接触面的摩擦力，也可以避免硬质金属接触刮伤工件表面。从安装边界来看，圆形基体的中心位置预留了与驱动轴配合的定位止口，止口的公差带按照过渡配合设计，安装时能够快速与驱动端实现同轴定位，减少装配时的找正时间；整个部件的外轮廓最大回转半径经过尺寸核算，在配套的回转工位上使用时不会和周边的防护栏、检测传感器、相邻工位的工装产生运动干涉，爪臂的最低位置距离安装基准面预留了足够的管线排布空间，方便安装到位后铺设气路、电路管线，不会出现结构压损管线的问题。设计过程中针对承载受力做了针对性优化，

　　每个爪臂与圆形基体的连接位置都做了圆弧过渡处理，避免直角连接处出现应力集中问题，在长期承受交变载荷的工况下不会出现根部断裂的情况；基体上的安装孔采用沉孔设计，螺栓安装后头部不会高出基体表面，避免凸起的螺栓头剐蹭工件底部，影响工件的定位精度。爪臂的接触端面并非处于同一水平面，而是根据所承载工件的底部轮廓做了高低差设计，每个接触点的高度差都匹配工件底部的曲面或者台阶结构，工件放置后能够实现多点同时接触，不会出现单点受力过大导致的工件变形或者工装局部压溃问题。在实际使用场景中，该部件既可以配套回转工作台使用，作为多工位切换的承载托盘，在焊接、装配、检测工序间带动工件回转切换工位；也可以安装在直线输送模组的滑台上，

　　作为工件移栽过程中的承载托板，在上下料工位与加工工位之间转运工件；针对底部带有弧形缺口、异形凸缘的特殊工件，该结构的多爪设计能够避开工件底部的突出结构，实现稳定的面接触支撑，相比普通的平板式承载台，不需要额外加装定制垫块，能够减少工装换型的调整时间，提升多品种小批量生产的换线效率。结构的材质选型适配常规工业场景的使用需求，主体采用中碳钢加工后做表面发黑处理，具备基础的防锈能力，爪臂的接触位置可以根据使用场景更换不同材质的衬层，在焊接工位使用时可以更换耐高温的石棉衬层，在精密零件加工工位使用时可以更换铜质或者尼龙衬层，避免损伤工件的加工表面。整个结构的重量经过优化，在保证结构强度满足额定承载要求的前提下，在基体非受力区域做了减重孔设计，降低了整体自重，既能够减少驱动机构的负载，也方便人工拆装搬运，不需要借助起重设备就可以完成工装的更换调整。
