电缆敷设牵引夹持作业装置结构设计

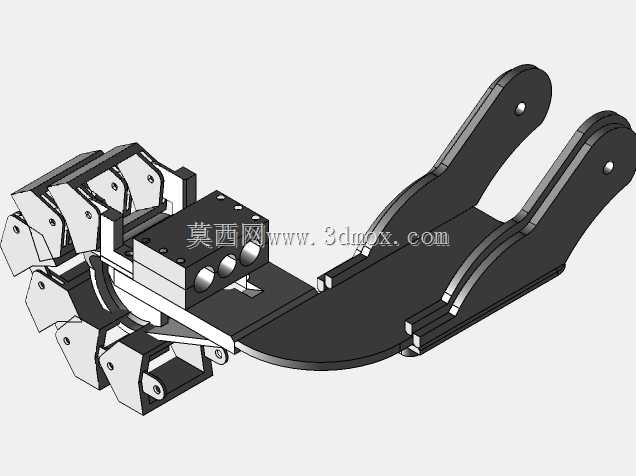

　　该装置主要面向电力施工场景下的电缆牵引作业环节，在长距离电缆敷设、线缆穿管布设、架空线缆架设等工况中承担线缆夹持与牵引力传递的核心作用，替代传统人工拽拉或简易绑缚的作业方式，避免电缆外层绝缘护套在牵引过程中出现滑移、刮损、局部应力集中破损等问题，可适配多规格圆形截面电力电缆、控制电缆的夹持牵引需求。从结构布局来看，装置采用分体式铰接夹爪配合弧形承托底座的组合形式，前端多组对称布置的夹爪单元通过铰接销轴与中部安装基座连接，每片夹爪内侧预留有防滑压合面安装位，可根据电缆外层材质更换橡胶垫、齿形金属压块等不同摩擦件，既保证足够的夹持摩擦力防止牵引过程中电缆滑脱，又能通过铰接结构的自适应摆动匹配不同线径的电缆外轮廓，

　　让夹持力均匀分布在电缆接触圆周面上，避免局部压应力过大损伤线缆内部线芯。中部的安装基座设置有标准化的安装孔位与连接接口，可直接与牵引设备的动力输出端、绞盘牵引连接件、行走式敷设设备的挂载端进行对接，基座上预留的两组圆柱定位槽可加装弹性缓冲组件，在牵引启动、急停的瞬间吸收冲击载荷，避免刚性冲击传递到夹爪与电缆接触位置造成线缆窜动。后端延伸的弧形承托臂采用一体化折弯成型结构，与夹爪组形成前后配合的支撑结构，在夹持电缆时承托臂可贴合电缆下部的弯曲弧度，在长距离牵引尤其是带转角的敷设路径中，为电缆提供连续的侧向支撑，防止电缆在牵引过程中出现过度弯折导致线芯折断、绝缘层开裂。设计过程中针对夹爪的开合行程做了限位约束，

　　每片夹爪的摆动角度通过基座上的限位凸台进行限制，避免开合角度过大导致夹爪脱出铰接位，同时在夹爪与基座的铰接位置加装了自润滑衬套，减少反复开合过程中的铰接磨损，保证装置在户外多尘、潮湿的施工环境下仍能保持顺畅的动作状态，无需频繁加注润滑脂维护。装置的整体安装边界充分考虑了施工现场的狭窄作业空间，整体横向宽度控制在可单人手持操作的范围内，夹爪完全闭合时的最小夹持直径适配常规小规格控制电缆，完全张开时的最大夹持直径可覆盖中低压电力电缆的常用线径范围，承托臂的延伸长度经过受力校核，在额定牵引载荷下不会出现结构变形，承托臂末端的圆弧过渡处理可避免刮蹭电缆外层护套，也能防止施工过程中尖锐边角划伤作业人员。在实际作业使用时，

　　该装置可根据牵引方向调整安装姿态，水平敷设时承托臂朝下承托电缆重量，垂直竖井敷设时可配合辅助锁紧结构保持夹持状态，夹爪组的对称受力设计让牵引拉力始终沿电缆轴线方向传递，不会产生偏斜力矩导致电缆在牵引过程中出现扭转，有效降低电缆敷设过程中的线芯损伤概率，提升电力施工环节的线缆布设作业效率，减少后续因线缆损伤带来的线路故障隐患。结构上所有受力连接位置均采用加厚板材成型，铰接销轴选用高强度合金钢材质，保证反复夹持、大载荷牵引下的结构强度，各部件的连接螺栓均采用防松设计，适应施工过程中的振动工况，避免部件松脱影响作业安全。
