钢轨异型材连接固定夹持装置结构

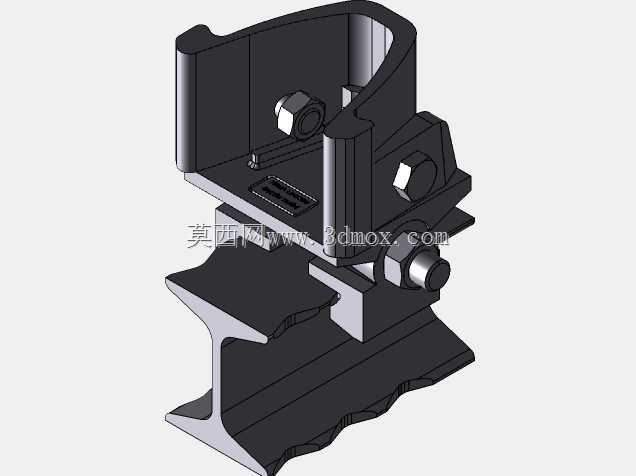

　　这套夹持结构主要应用在工业厂区内的临时轨道接驳、不同截面型材的轨道拼接场景，常见于车间内轻型输送轨道、巡检通道临时导轨的加装作业中，解决TH型与GI型两种异截面钢轨无法直接对接固定的现场问题，避免现场焊接带来的轨道变形、后期拆卸困难的弊端。从结构功能来看，整套组件依靠环抱式夹持逻辑实现两种型材的刚性连接，上部的C型抱夹结构适配其中一种型材的翼缘轮廓，下部的卡口结构完全贴合另一种钢轨的轨头与轨腰过渡曲面，配合六角头螺栓与锁紧螺母提供预紧力，侧面的紧定螺钉用来消除装配间隙，避免轨道受载后出现横向窜动。设计过程中优先考虑了现场装配的便捷性，所有锁紧件均采用标准外六角规格，现场作业人员仅需普通扳手即可完成安装，无需定制专用工装；

　　夹持面的弧度经过反复拟合，完全匹配两种型材的截面轮廓，接触面积占型材被夹持面的85%以上，避免局部应力集中造成的型材压痕变形，同时在夹持面与型材接触的位置预留了0.2mm的防滑齿槽加工余量，实际生产时可在对应位置加工浅齿提升摩擦系数，应对大载荷往复通行的工况。安装边界方面，整套夹持组件沿轨道纵向的安装宽度不超过120mm，横向突出轨腰的最大尺寸不超过65mm，竖直方向的总高度适配两种型材对接后的顶面高差，安装完成后不会突出轨道踏面，不会对通行的轮组造成干涉；相邻两组夹持装置的推荐安装间距为600mm，在轨道接驳缝的两端100mm位置必须各安装一组，抵消轨道接头位置的冲击载荷。结构建模时对所有活动配合面都做了公差适配，

　　螺栓穿过的安装孔预留了1mm的间隙补偿量，能够抵消两种型材对接时±2mm的位置偏差，降低现场安装的对位难度；螺母位置设计了内嵌的六方防转槽，安装时无需在背面固定螺母即可完成锁紧作业，适配轨道背面操作空间不足的现场工况。实际使用中，这套夹持结构不仅可以用于两种异型材轨道的对接，也可用于轨道与地面预埋钢板的辅助固定、轨道端部的止挡安装基座，通过更换不同的夹持卡口配件，还能适配更多截面规格的型材连接需求，整体结构没有易损的薄壁部件，所有受力部件的厚度均不低于8mm，能够承受不低于15kN的横向剪切载荷，满足轻型输送设备、人工巡检小车的长期通行需求。建模过程中对所有棱角位置都做了R2以上的圆角处理，避免安装过程中划伤作业人员，同时去除了不必要的冗余结构，在保证结构强度的前提下尽可能降低整体重量，单套组件的重量控制在2.3kg以内，方便单人携带与高空作业安装。
