矿山采掘用锥形截齿硬质合金刀头结构

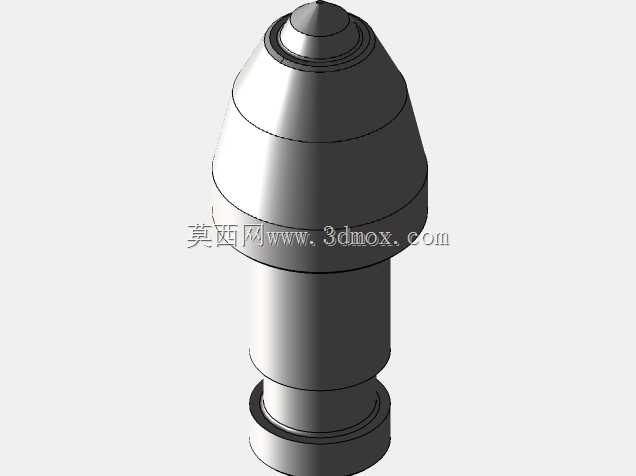

　　这类锥形截齿是矿山采掘、巷道掘进作业里直接接触作业面的核心损耗部件，主要适配掘进机、采煤机的截割滚筒，也可用于路面铣刨设备的铣刨鼓安装，承担破碎煤岩、混凝土铺装层的直接切削作用。从结构设计来看，刀头顶端采用小角度锥尖过渡，顶端镶嵌的硬质合金刀尖做了圆弧钝化处理，避免初始接触硬岩时出现应力集中导致的刀尖崩碎，锥面从顶端向根部逐步扩大直径，锥段长度占整体外露长度的六成以上，这种锥度设计能让截齿在切入岩体时，随着切入深度增加，刀体与岩体的接触面积逐步增大，既保证初始切入的锋利度，又能在深部切削时分散受力，减少刀体的弯折载荷。刀体中段设置了一圈凸起的定位轴肩，安装时轴肩端面直接贴合齿座的安装定位面，能精准控制截齿装入齿座的深度，

　　避免作业过程中截齿受轴向冲击力向内窜动，轴肩下方的柱段是与齿座配合的安装段，柱段直径与齿座内孔采用间隙配合，配合间隙控制在0.1-0.2mm区间，既保证拆装更换的便捷性，又不会因为间隙过大导致作业时截齿出现径向晃动，加剧齿座的磨损。安装段下方还设置了两道环形卡槽，用于安装弹性挡圈，装入齿座后挡圈卡入齿座对应的环槽内，实现截齿的轴向限位，防止截齿受反向冲击力从齿座中脱出。从实际作业场景的受力特性出发，刀头锥面与柱段的过渡位置做了大圆角过渡，避免截面突变带来的应力集中，这个位置是截齿受侧向弯矩最大的区域，圆角过渡能有效降低应力集中系数，减少截齿在硬岩切削时从根部断裂的概率。硬质合金刀尖与刀体基体的连接采用过盈镶装工艺，

　　装配前刀体的镶装孔做加热膨胀处理，将硬质合金刀尖压入后冷却收缩，保证两者的结合强度，避免作业过程中刀尖脱落。刀体的整体外形做了同轴度控制，安装柱段与锥面的同轴度公差控制在0.05mm以内，保证截齿装入齿座后旋转作业时的动平衡，减少高速旋转切削时的径向跳动，降低齿座的异常磨损。在实际选型适配时，需要根据作业面的岩石普氏硬度匹配刀尖的硬质合金牌号，软岩作业可选用韧性更好的合金牌号，硬岩作业则需要选用硬度更高、耐磨性更好的合金牌号，同时要核对安装柱段的直径与卡槽的位置尺寸，保证与现有设备的齿座完全适配，避免出现安装不上或者装配后间隙过大的问题。这类截齿在作业时会随着滚筒旋转持续冲击切削作业面，锥面的倾斜角度设计经过受力优化，

　　能让切削下来的岩屑沿着锥面顺利排出，避免岩屑在刀头根部堆积造成的二次磨损，延长刀体的使用寿命。日常更换维护时，只需要拆下弹性挡圈就能将磨损的截齿从齿座中打出，装入新截齿后重新卡入挡圈即可完成更换，不需要复杂的专用工具，适配井下、野外作业的快速维护需求。从安装边界来看，截齿装入齿座后，锥段完全外露在齿座外侧，定位轴肩与齿座端面完全贴合，安装柱段完全插入齿座内孔，挡圈完全卡入齿座环槽，三个安装基准同时满足才能保证装配到位，避免作业时出现截齿脱落、断裂的故障。
