单轨运输系统承载传动轮组结构设计

项目分类:通用机械零部件 发布时间:2023-08-01 ID:704021
  • 单轨运输系统承载传动轮组结构设计

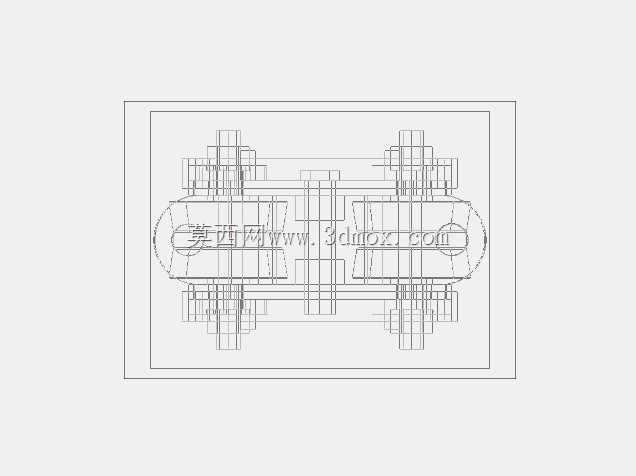

  单轨运输场景下的行走承载轮组,核心作用是在架空单轨轨道上完成载荷承载与平稳走行动作,这类部件常见于厂区物料输送、矿山井下辅助运输、仓储高空分拣线等场景,替代传统地面输送设备占用通道的问题,可在有限空间内完成长距离的物料转运作业。整套轮组采用对称式双轮组布局,两侧轮体分别卡合在单轨的上下翼缘位置,避免运行过程中出现脱轨风险,中间的连接轴架承担载荷传递作用,将上方挂载的物料或乘人舱的重量均匀分散到两侧轮体上,降低单轮的接触应力,延长轮体与轨道的使用寿命。设计过程中首先考虑的是轨道适配性,轮体的轮缘弧度与常用的工字钢单轨翼缘弧度完全匹配,轮缘与轨道侧面预留2-3mm的间隙,既可以避免运行过程中出现卡滞,也能减少轮缘与轨道的硬摩擦损耗;

  轮体内部集成了滚动轴承结构,轴承选型时按照额定动载荷1.5倍的安全系数计算,满足满载工况下长时间连续运行的寿命要求,轴承两侧设置有防尘密封结构,可适配井下、仓储扬尘等多粉尘作业场景,避免粉尘进入轴承滚道造成磨损加剧。轮组的安装边界采用标准挂接接口,上方的连接座可直接与单轨系统的驱动小车、承载挂车的挂点对接,连接螺栓孔的孔距按照行业通用的单轨设备挂接尺寸设计,无需额外加工转接板即可完成装配,整套轮组的横向总宽度控制在轨道宽度的1.2倍以内,避免在道岔交汇位置出现干涉。轮组的轴架部分采用箱型焊接结构,相比传统的板式连接结构,抗扭刚度提升40%以上,在单轨弯道段运行时,可承受轮组受到的侧向扭转力,避免轴架出现变形导致轮体偏磨;

  两侧轮组的间距可通过轴架上的调节垫片进行微调,适配不同磨损程度的旧轨道,降低轨道维护的成本。实际运行过程中,轮组在直道段的滚动阻力系数控制在0.02以内,相比滑动式行走结构运行阻力降低60%,可减少驱动单元的功率损耗;在弯道段通过时,轮体可绕连接销轴产生小角度的自适应偏转,贴合轨道的弯曲弧度,避免轮缘与轨道出现硬接触,降低过弯时的噪音与冲击。设计时还考虑了维护便捷性,轮体与轴架的连接采用可拆卸式的轴端挡圈固定,更换轮体时无需拆卸整套轮组,仅需拆下轴端挡圈即可完成单个轮体的更换,单轮更换作业时间可控制在15分钟以内,减少设备停机维护的时间。整套结构没有冗余的设计部件,所有受力部位均经过有限元应力校核,在1.2倍额定载荷下,最大应力出现在轴架与连接座的焊接位置,应力值低于材料屈服强度的60%,满足长期重载使用的强度要求,轮体表面采用淬火处理,表面硬度达到HRC45-50,可承受与轨道接触时的接触应力,避免轮体过早出现压痕磨损。
