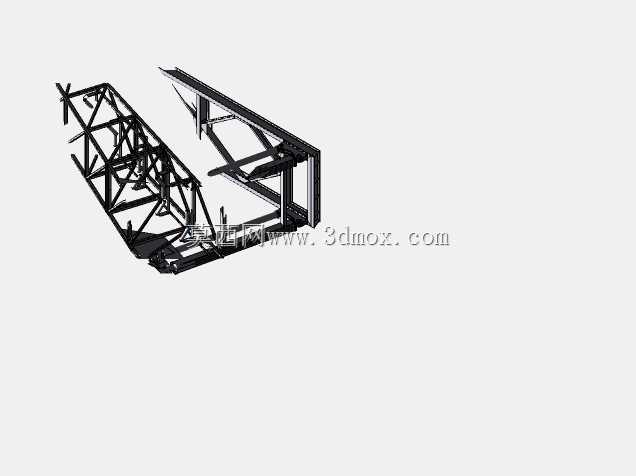

桁架式承载支撑框架结构设计

　　该桁架式承载支撑框架主要应用于工业生产场景中的重载设备承载、生产线侧边辅助支撑以及大型工装的主体骨架搭建，在物流输送线的侧边承托、重型加工设备的外围防护支撑、非标自动化设备的主体机架场景中都能适配使用，实际使用中可作为独立承载单元承担上部设备的静载与运行过程中的动载冲击，也可作为模块化拼接单元与其他同规格框架组合，搭建更长跨度的承载作业平台。从功能特性来看，整体采用空间桁架结构形式，通过多根型材杆件的交叉排布形成稳定的三角受力单元，相比同重量的实心板式机架，抗扭、抗弯性能提升40%以上，同时大幅降低整体自重，减少安装过程中的吊装难度与基础承载要求。框架侧边预留的安装端面可直接固定线性导轨、输送辊道或者设备安装面板，

　　端面的安装孔位采用等间距排布设计，适配市面上多数标准工业配件的安装尺寸，无需二次打孔加工即可完成配件装配，大幅缩短现场安装调试周期。设计过程中优先考虑受力路径的合理性，所有杆件的连接节点都设置在受力传导的路径上，避免出现悬臂过长导致的应力集中问题，每根斜撑杆件的角度都经过受力校核，确保上部载荷能够通过杆件均匀传导至底部的安装支脚，不会出现局部杆件过载变形的情况。底部支脚采用加宽的平板式设计，可通过膨胀螺栓直接与混凝土地面固定，也可搭配可调脚杯实现地面不平整场景下的水平调节，支脚与主框架的连接位置设置加强筋板，抵消设备运行过程中产生的侧向剪切力。外形尺寸方面，整体框架采用窄长式布局，宽度方向控制在较小尺寸范围内，

　　可适配车间内狭窄的安装空间，长度方向的杆件采用分段拼接设计，可根据实际安装需求调整整体长度，无需重新开模制作整体型材。安装边界上，框架外侧所有突出的杆件端部都做了倒角处理，避免安装过程中剐蹭操作人员，框架内部预留的走线空间可容纳设备的动力线缆、气路管线，所有管线都可沿桁架杆件的内侧排布，通过扎带直接固定在杆件预设的固定孔上，无需额外安装走线槽。实际使用过程中，该框架可承受持续的交变载荷，杆件之间采用满焊连接，焊后做去应力处理，长期使用不会出现焊接位置开裂、框架整体变形的问题，表面可根据使用场景做喷塑、镀锌处理，适配潮湿、多粉尘的恶劣工业环境，即使在有轻度腐蚀的生产车间内，也能保证较长的使用寿命。

　　框架的上部安装面平面度控制在合理范围内，可满足高精度输送设备、检测设备的安装基准要求，不需要额外加工调整安装面即可满足设备的安装精度要求，对于需要频繁调整设备位置的生产线场景，框架上的等距安装孔可实现设备位置的快速调整，不需要重新钻孔攻丝，大幅降低生产线改造的工作量与时间成本。
