高刚性螺栓连接式膜片联轴器结构

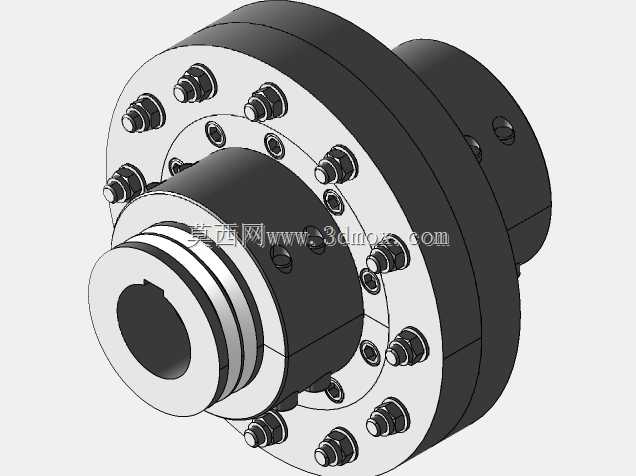

　　这类螺栓紧固的膜片式联轴器，在重载传动场景里的适配性非常突出，不像弹性套柱销联轴器那样存在橡胶件老化蠕变的问题，也不像凸缘联轴器对两轴对中精度要求苛刻到微米级，日常在冶金辊道、大功率泵组、矿山破碎设备的主传动链路里，经常能看到同结构产品的应用。从实际装配逻辑来看，该结构采用两组对称布置的金属膜片叠组，通过圆周均布的铰制孔螺栓分别与两端的半联轴器本体锁紧，膜片组选用高强度弹簧不锈钢叠压而成，单组膜片的厚度根据额定扭矩做梯度匹配，既可以通过膜片的微弹性变形补偿两轴之间存在的角向、径向以及轴向安装偏差，又不会像挠性联轴器那样存在传动背隙，在需要精准传动比的伺服主轴、高速动力传输场景下，能保证扭矩传递的同步性，不会出现传动滞后的问题。

　　两端半联轴器的轴孔采用键槽加锁紧顶丝的复合固定结构，轴孔的公差带按照H7级精度加工，和常规电机输出轴、减速器输入轴的公差配合完全适配，安装时不需要额外做配磨加工，只要清理干净轴面的毛刺和油污，将半联轴器推入轴端到预定安装位置，锁紧圆周上的紧定螺钉即可完成轴端固定，铰制孔螺栓的锁紧扭矩有明确的工艺要求，圆周方向的螺栓需要按照对角顺序分次锁紧，避免单侧受力导致膜片组产生预变形，影响后续传动的稳定性和使用寿命。从安装边界来看，该联轴器的最大外径根据扭矩等级覆盖120mm到320mm区间，总长度根据补偿量需求在180mm到450mm之间做适配，选型时需要预留至少10mm的轴向安装间隙，方便后期设备检修时不用挪动两端的主机设备，就能完成联轴器的拆卸更换。

　　日常运行过程中，这类全金属结构的联轴器不需要额外加注润滑脂，也不用定期更换易损件，只要在设备例行巡检时检查螺栓的锁紧力矩有没有衰减，膜片表面有没有出现疲劳裂纹即可，维护成本远低于带非金属弹性元件的联轴器。设计时特意将螺栓的头部做了沉孔内嵌处理，联轴器高速旋转时不会产生突出的风阻结构，也能避免螺栓外露剐蹭周边的管线或者防护罩，外圆的加工精度达到Ra1.6，做了发黑防锈处理，在潮湿、多粉尘的工业车间环境里也能长期保持表面状态，不会轻易出现锈蚀卡滞的问题。和传统的齿式联轴器相比，该结构没有相对滑动的齿面摩擦，运行时的噪音更低，传动效率可以达到99.7%以上，长期运行的温升也控制在极低水平，不会因为摩擦发热导致相邻的轴承密封件提前老化失效。在一些有正反转频繁切换的传动场景里，膜片组的抗疲劳特性也能很好地吸收换向时产生的瞬时冲击载荷，避免冲击直接传递到两端的电机或者工作机主轴上，保护主机的轴承和齿轮结构不受冲击损伤。

　　做三维建模的时候，需要重点关注膜片组的叠层间隙、铰制孔螺栓和安装孔的配合公差，还有两端轴孔的同轴度公差，建模时把这些配合关系做准确，后续导出工程图或者做装配仿真的时候，才能真实还原实际装配的干涉情况，避免生产加工出来的零件出现装不上的问题。另外半联轴器和膜片贴合的端面，平面度要求控制在0.02mm以内，建模时也要把这个形位公差对应的加工余量考虑进去，不要把零件做成完全理想的平面，要符合实际机加工的工艺特性。圆周均布的螺栓孔位置度公差要控制在0.05mm以内，不然锁紧的时候会导致膜片受力不均，运行时很容易出现膜片撕裂的故障。
