棒料同步提升平移输送机构设计

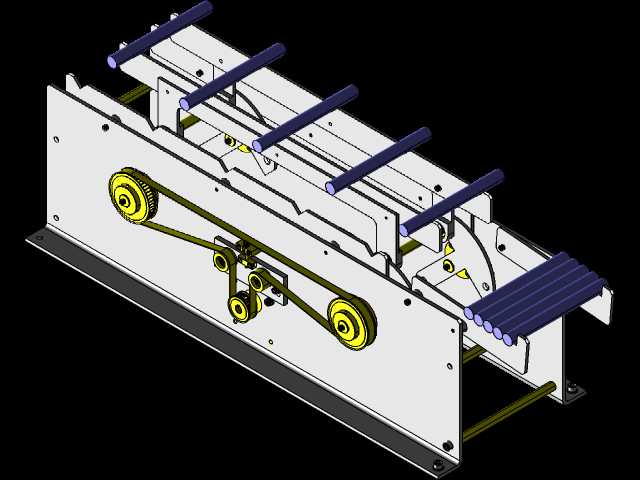

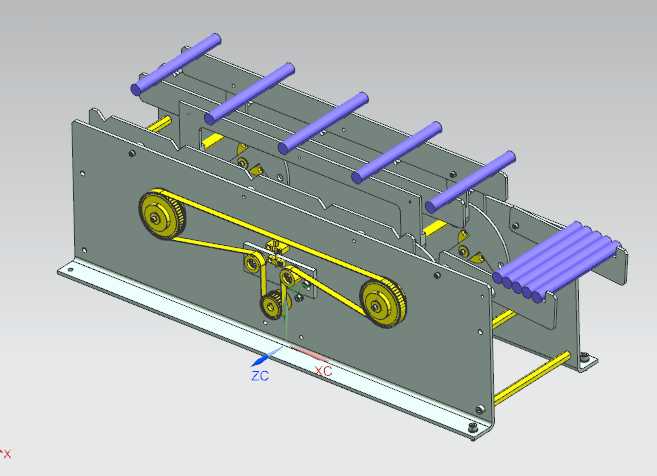

　　在棒材加工、管材分拣、轴类零件上料的生产场景中，这类带同步带传动的提升搬运机构，是衔接前后工序物料流转的核心执行单元，主要解决长条形圆柱工件在不同工位间的垂直抬升与水平平移衔接问题，避免人工搬运棒料时的磕碰损伤，同时匹配加工设备的进料节拍，实现物料的有序递推输送。从结构布局来看，整套机构采用双侧立板作为承载基体，底部通过整根安装底板做平面固定，立板之间预留的空间用于布置同步带轮系、摆杆顶升组件以及导向限位结构，所有传动轮系都通过销轴固定在双侧立板的对应孔位上，保证传动过程中两侧的运动同步性，不会出现棒料抬升时两端高低差导致的卡滞、滑落问题。

　　传动系统采用同步带配合多组惰轮做动力传递，主动轮接入外部动力源后，通过同步带带动多组同轴的摆杆组件做定角度往复摆动，摆杆顶端的承托凹槽刚好匹配圆柱棒料的外圆弧面，当摆杆向上摆动时，会将停放在低位承托条上的棒料抬升一个步距，随着摆杆的水平方向位移，将棒料平移到下一个高位承托工位，摆杆回程时不会带动工件，以此实现逐根棒料的步进式向前输送。机构上设置的多组紫色棒状挡料杆，沿输送方向等距布置在立板上方，一方面限制棒料在抬升平移过程中的轴向窜动，避免棒料从承托位脱出，另一方面也能对堆叠的来料做初步梳理，保证每次抬升动作只承接单根棒料，防止多根棒料同时进入输送位造成机构卡阻。

　　从安装边界来看，整套机构的外部安装尺寸为宽970mm、纵深306mm、总高306mm，安装时只需将底部底板通过螺栓固定在生产线的机架平面上即可，不需要额外做复杂的调平结构，双侧立板的加工精度保证了各传动轴的同轴度，现场安装时只需核对主动轮的动力输入方向，就能快速完成机构的装配对接。机构的凹槽间距设置为150mm，这个尺寸是针对常规直径范围的长棒料做的适配，承托凹槽的深度经过校核，既能保证棒料在抬升过程中不会从槽内滚落，又能在摆杆回程时顺利与棒料脱离，不会出现带料回退的问题。机构的移动速度设定为1秒每步，这个节拍可以匹配多数常规机加工设备的上料速度，也可以根据实际生产线的节拍需求，通过调整输入动力的转速来改变输送步频，不需要对主体结构做改动。

　　在设计细节上，所有同步带的张紧都通过可调节位置的惰轮来实现，不需要额外加装复杂的张紧结构，日常维护时只需调整惰轮的固定位置就能补偿同步带的长期拉伸磨损，降低后期运维的复杂度。承托摆杆的接触面做了圆弧倒角处理，避免抬升棒料时刮伤工件表面，对于表面质量要求高的精加工轴类零件，还可以在承托位置加装非金属衬垫，进一步减少接触磕碰。立板上的所有轴孔都采用同轴加工工艺，保证各转动副的装配同轴度，减少传动过程中的卡顿和异响，延长传动部件的使用寿命。低位和高位的固定承托条采用可拆卸式安装，当需要输送不同直径的棒料时，只需更换对应凹槽尺寸的承托条，就能快速适配新的工件规格，提升机构的通用适配能力。

　　这类机构相比传统的链条式棒料输送结构，运动过程更平稳，抬升和移送的动作衔接更顺滑，不会出现链条传动的脉动冲击，对于易磕碰的精加工棒料、薄壁管材输送场景有更好的适配性，同时整体结构紧凑，占用的生产线横向空间更小，可以直接集成在自动上料机、无心磨床进料端、管材切割机送料位等位置，作为物料的衔接输送单元使用，不需要占用额外的设备安装空间。在实际选型应用时，需要根据输送棒料的单根重量、长度来核算同步带的抗拉强度以及摆杆的结构强度，若输送较重的金属棒料，可以适当加厚立板和摆杆的板材厚度，更换更高强度的同步带，保证大负载下的传动稳定性；若输送轻质的塑料管材、薄壁铝管，则可以适当降低结构板材的厚度，减轻机构自身重量，降低动力消耗。
