船舶轴系连接用法兰式船尾传动构件

　　该构件应用于内河及近海中小型船舶的轴系末端传动段，是连接尾轴与螺旋桨轴的核心过渡部件，直接承担航行过程中螺旋桨推力传递、轴系径向定位以及舱室密封配合的功能，在船舶动力传输链路中属于不可替代的受力连接件。从实际使用场景来看，该构件安装于船舶尾舱的轴隧末端，一端对接舱内的传动轴系，另一端伸出船体外板连接螺旋桨安装座，长期处于水线以下的交变载荷工况，既要承受螺旋桨转动带来的周向扭矩，也要抵消船舶航行时水流冲击产生的径向偏载，同时还要为尾轴密封装置提供平整的安装基准面，避免舱外水体渗入尾舱。

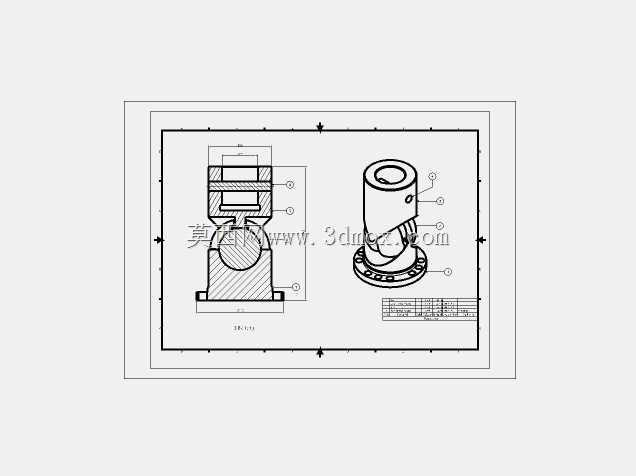

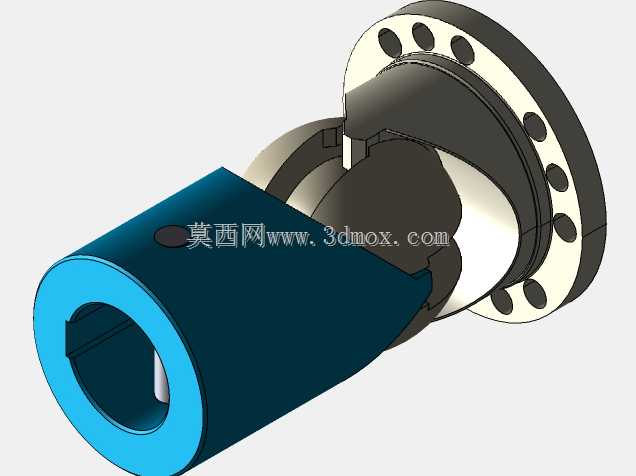

　　从结构设计逻辑来看，该构件采用分体嵌套式结构，一端为带均布螺栓孔的法兰盘结构，法兰端面的螺栓孔沿圆周等距排布，孔位公差控制在IT7级精度范围内，可与相邻的传动法兰实现无偏差对接，法兰盘与筒体衔接处做了大圆角过渡处理，可有效降低应力集中系数，避免长期交变载荷下出现根部开裂问题。另一端为带内孔定位台阶的筒体结构，内孔开设了键槽结构，可通过平键实现与轴体的周向固定，传递额定扭矩，内孔的台阶面可作为轴体轴向定位的基准，安装时轴肩抵靠台阶面即可保证轴向安装尺寸的一致性，无需额外调整轴向间隙。筒体外侧做了锥度过渡设计，既可以减少构件整体重量，也能在安装时为密封组件提供导向，避免安装过程中刮损密封橡胶件。

　　从安装边界尺寸来看，法兰盘的外径尺寸匹配对应吨位船舶的轴系连接标准，螺栓孔的分布圆直径适配常规船用法兰的连接尺寸，可直接替换同规格的老旧船尾连接构件，无需对周边安装结构做二次改造。筒体段的外径与尾轴管的内孔尺寸形成间隙配合，配合间隙控制在0.08mm-0.15mm之间，既可以保证安装时的顺利穿入，也能避免间隙过大导致的轴系跳动问题。筒体的长度尺寸覆盖尾轴管末端的密封安装段，密封组件可直接套设在筒体外侧的光滑圆柱面上，配合端面的压盖即可实现可靠的水密效果。

　　在功能特性层面，该构件的法兰端面加工有环形密封槽，可嵌入耐油橡胶密封圈，在法兰对接时实现端面静密封，避免润滑油从法兰结合面渗漏。筒体与法兰衔接的位置设置了定位止口，止口与相邻法兰的止口槽采用小间隙配合，可在安装时快速实现同轴度对中，降低现场安装的调整难度，减少轴系对中的工时消耗。构件整体的受力截面经过等强度优化，在保证整体结构刚度满足最大扭矩传递要求的前提下，尽可能去除非受力区域的多余材料，降低构件自身的转动惯量，减少轴系启动时的惯性冲击。内孔键槽的两侧面做了倒棱处理，可避免平键安装时出现卡滞，同时减少键槽边缘的应力集中，提升长期交变载荷下的疲劳强度。

　　从实际工程应用的适配性来看，该结构可适配功率范围在100kW-300kW的船舶动力系统，对应的轴径范围覆盖80mm-150mm的常规船用尾轴规格，安装时无需定制专用工装，使用常规的扭矩扳手即可完成法兰螺栓的紧固作业，后期维护时可直接拆解法兰连接螺栓完成构件更换，无需对整段轴系进行拆解，大幅降低船舶进坞维护的工时成本。构件的外表面做了防锈涂层处理，可耐受淡水及近海海水的腐蚀，长期浸泡在水环境中不会出现大面积锈蚀问题，减少后期的维护除锈工作量。
