流水线工位180度旋转夹持转运机构

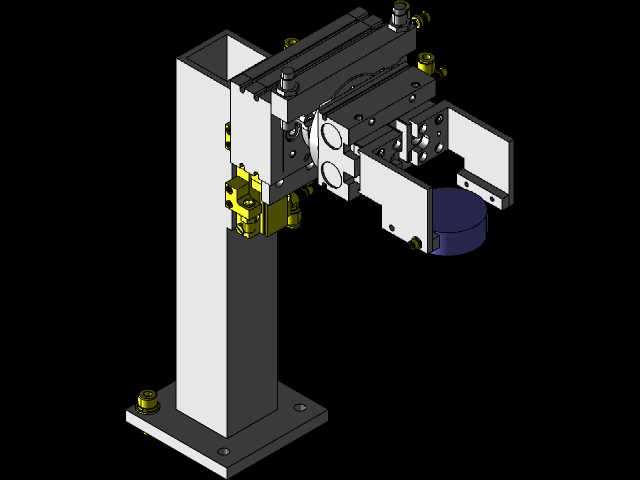

　　这套机构主要适配离散制造流水线的工位间工件转序需求，常见于3C电子小件加工、汽车零部件精密装配、五金件工序流转这类场景，安装在皮带输送线的侧方工位，负责把线体上输送到位的待加工工件夹持后完成180度翻转，再放置到下一段线体或者加工工位的定位工装上，替代人工完成重复性的取件翻转动作，避免人工操作带来的工件磕碰、定位偏差问题，也能适配洁净车间、油污加工环境这类不适合人工长期值守的工位场景。从结构设计逻辑来看，整套机构的选型完全围绕负载、扭矩、夹持力三个核心参数做匹配验证，没有冗余的结构设计。执行端采用平行式气动夹爪，夹持面做了仿形避让设计，对应圆柱形待转运工件的外轮廓，避免夹持过程中刮伤工件表面，夹爪的开合行程匹配工件直径范围，

　　预留了2mm的单边余量，既能保证工件到位后夹爪能顺利套入，也不会因为行程过大导致夹持对位偏差。翻转动力采用集成式旋转气缸，安装在竖直安装板的正面，旋转角度限位做了硬限位加缓冲器的双重结构，硬限位块调整到刚好180度的位置，两端加装油压缓冲器吸收旋转到位的冲击，避免翻转停止时的惯性导致工件从夹爪中甩出，也能减少长期冲击带来的紧固件松动问题。竖直方向的进给采用带导轨的薄型气动滑台，滑台的行程刚好满足夹爪下降到线体承托面夹持工件、上升后预留足够翻转空间的需求，导轨采用线性滚珠导轨，承受翻转过程中的偏载力矩，避免气缸活塞杆承受径向力导致的密封件过早磨损。整套机构的安装基座采用方管焊接立柱搭配底部安装法兰，法兰上开有长条形安装孔，

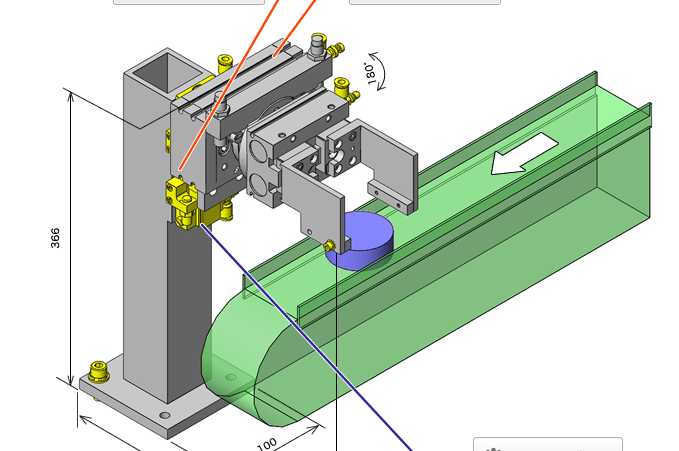

　　可以根据现场线体的高度差做前后、左右的位置微调，立柱的总高度从安装底面到滑台安装面的尺寸为366mm，这个尺寸是匹配常规高度750mm的皮带输送线设计的，安装时不需要额外垫高或者裁切立柱，直接通过膨胀螺栓或者型材螺母固定在线体的侧方机架上即可，安装边界要求侧方预留至少200mm的横向空间，满足夹爪翻转时的运动半径需求，不会和线体的护边、其他工位机构产生运动干涉。气路布局全部采用内嵌式走管，气管从立柱内部穿入，连接到各个气动执行元件的进出气口，所有调速阀、接头都集中布置在立柱侧面的安装槽内，方便后期调试时调整各个动作的运行速度，外部没有裸露的长距离气管，避免长期运行过程中气管被剐蹭破损，也能减少车间油污、粉尘对气管的老化影响。

　　机构的动作逻辑完全匹配流水线的节拍，当线体上的工件输送到夹持工位，被对射传感器检测到位后，线体短暂停顿，竖直滑台下降到夹持位置，夹爪闭合夹紧工件，滑台上升到安全高度，旋转气缸带动夹爪翻转180度，滑台再次下降到放件位置，夹爪松开放置工件，之后所有机构复位等待下一个工件，整套动作循环可以根据线体节拍调整速度，最快可以适配3秒一个工件的高速流水线需求。设计过程中对各个受力点做了校核，气动滑台的推力按照工作压力0.4MPa计算，输出推力远大于包含夹爪、工件在内的总运动部件重量，预留了足够的安全余量；旋转气缸的输出扭矩按照夹持工件后最大偏载力矩计算，安全系数取到10，即使出现气压小幅波动的情况，也能带动工件平稳翻转不会出现卡顿、转不动的问题；夹爪的夹持力按照摩擦系数0.2计算，加持力是工件重量的10倍，即使翻转过程中出现加速度变化，工件也不会从夹爪中脱落。整套机构的所有零部件都采用标准件搭配定制机加件的组合，安装板、连接块这些定制件都采用6061铝合金阳极氧化处理，重量轻且防锈能力强，标准件全部采用市面通用型号，后期维护更换不需要定制特殊配件，能降低产线的运维成本。
