SMT产线NG板暂存缓冲设备结构

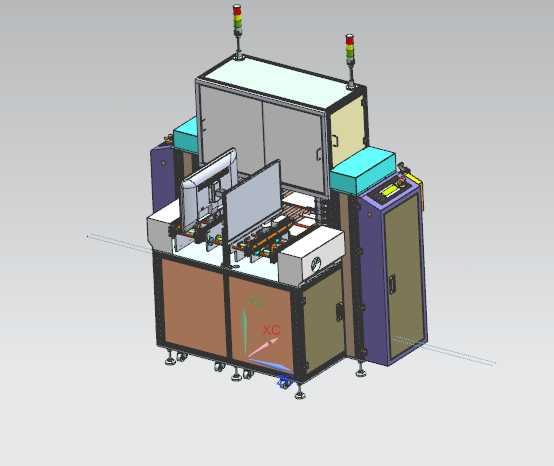

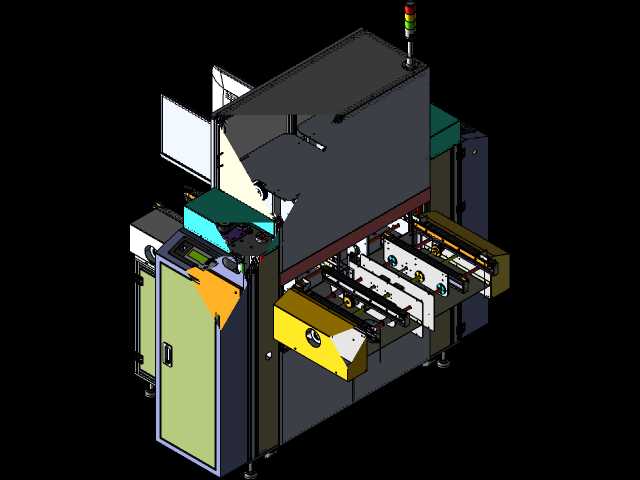

　　在表面贴装技术（SMT）的连续生产场景中，不同工序设备的节拍差、异常停机导致的产线断流、不良品拦截后的临时存储一直是影响整线OEE的关键痛点，这款NG缓冲区设备正是针对这类场景设计的在线式缓存单元，主要部署在回流焊后AOI检测工位与下游维修、分拣工位之间，也可根据产线布局放置在贴片机、印刷机等核心设备的衔接段，当检测工位判定PCB为不良品时，无需直接触发整线停线，可将NG板暂存至该缓冲单元内，待后续空闲时段统一送出至维修通道，同时在下游设备出现短暂故障时，也可临时承接上游正常流转的PCB，避免上游核心高价值设备频繁启停造成的贴片精度偏移、锡膏印刷质量波动等问题。从结构设计逻辑来看，设备采用框架式铝型材搭配钣金封板的主体结构，

　　兼顾整体刚性与设备轻量化需求，底部配置可调脚杯与脚轮组合，既可以在安装时快速调平设备，匹配产线输送面的高度公差，也能在产线调整布局时快速移位，无需额外吊装作业。设备的输送段采用双列皮带输送结构，皮带宽度适配常规SMT产线的PCB输送边距，输送面高度与标准SMT设备的输送基准保持一致，可直接对接上下游设备的接驳台，无需额外定制过渡接驳机构，输送段配置到位检测传感器，可精准识别PCB的进出位置，避免卡板、掉板问题。缓存存储区采用多层抽屉式储板结构，每层储板位设置独立的PCB定位挡边，可兼容不同尺寸的PCB存储，储板位的间距设计充分考虑了带元器件PCB的高度空间，避免存储过程中元器件碰撞剐蹭，储板机构的升降采用伺服驱动的丝杆传动结构，

　　可精准定位到每一层储板位的高度，配合进出板的推板机构，实现NG板的自动存入与送出，推板机构采用柔性拨爪设计，接触PCB的位置设置防静电胶垫，避免刮伤PCB板面与元器件。设备的电控柜集成在主体框架的侧部，柜内预留PLC、伺服驱动器、传感器接线端子的安装空间，走线槽采用分槽设计，强电与弱电线路分离布置，减少信号干扰，柜体侧面设置散热通风口，搭配防尘滤网，兼顾散热与车间粉尘防护需求，设备顶部配置三色警示灯，可实时显示设备的运行、待机、故障状态，方便现场操作人员快速识别设备工况。操作侧设置人机交互界面与操作按钮，可手动设置缓存模式、储板数量、进出板节拍等参数，也可切换手动模式完成单步动作调试，方便设备维护与异常处理。从安装边界来看，

　　设备的整体宽度控制在标准SMT产线的设备宽度范围内，长度方向预留了与上下游接驳台的对接空间，安装时仅需对接输送电源、通讯信号与压缩空气接口即可完成联机，无需对现有产线做大规模改造，设备的防静电设计贯穿整体结构，所有接触PCB的结构件均采用防静电材质或做防静电表面处理，设备主体设置可靠的接地端子，避免静电对PCB上的精密元器件造成击穿损伤。在实际产线运行中，该设备可根据产线的节拍自动调整缓存策略，当上下游节拍匹配时，设备可作为直通输送段使用，不影响正常产线的流转效率，当出现NG板或下游短暂堵料时，自动启动缓存功能，将对应板件存入储板区，待异常解除后再按顺序送出，大幅降低了产线的停线频次，尤其适合多品种小批量的SMT柔性产线使用，可适配不同厚度、不同尺寸的PCB生产需求，储板位的数量可根据产线的实际缓存需求做模块化扩展，无需整体更换设备主体结构，降低产线升级的改造成本。设备的维护设计也充分考虑了车间现场的使用需求，所有需要定期维护的传动部位均设置在易操作的位置，皮带张紧机构可快速调整张紧度，无需拆解大量钣金件，传感器的安装位置预留调整余量，可根据不同PCB的尺寸快速调整检测位置，设备的外封板采用快拆式设计，日常维护时可快速拆卸，排查内部机构的运行状态。
