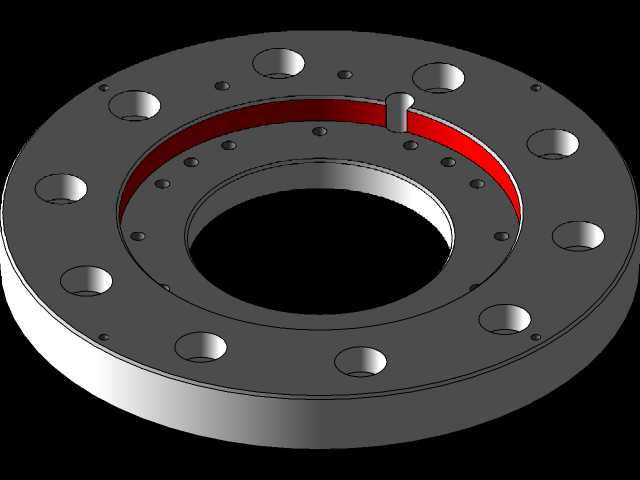

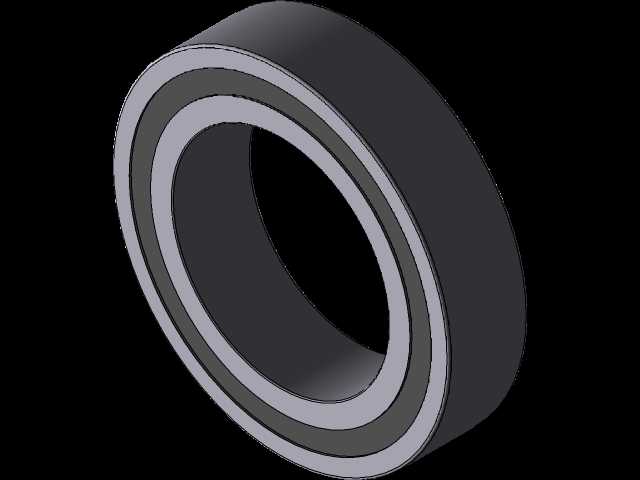

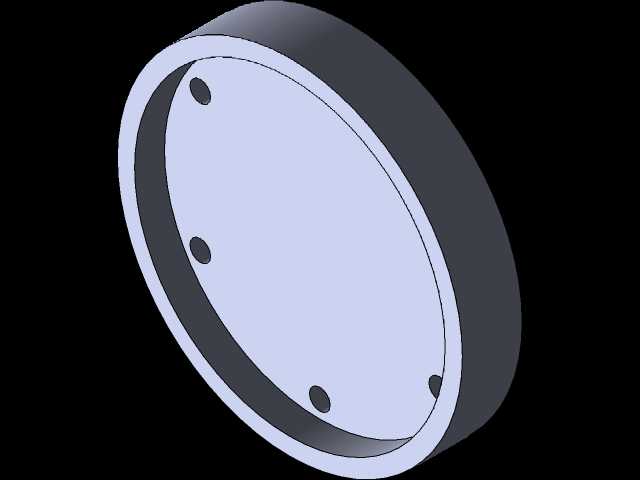

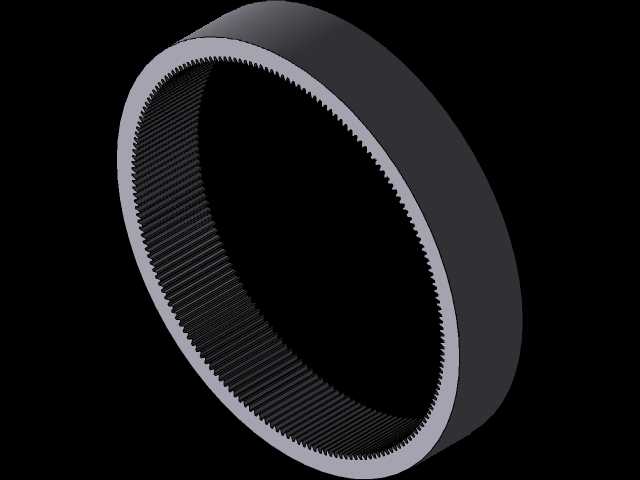

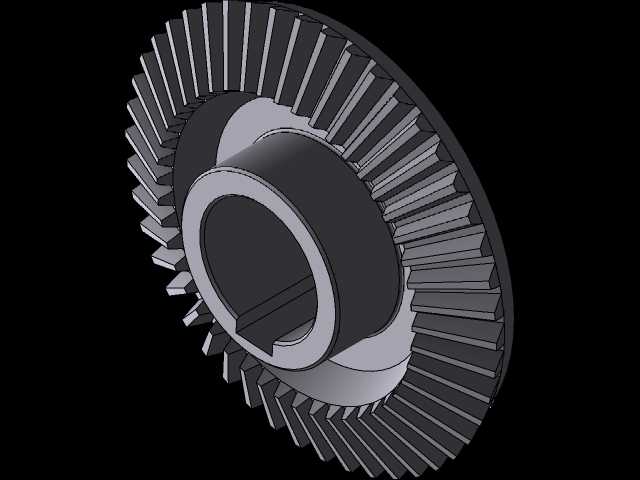

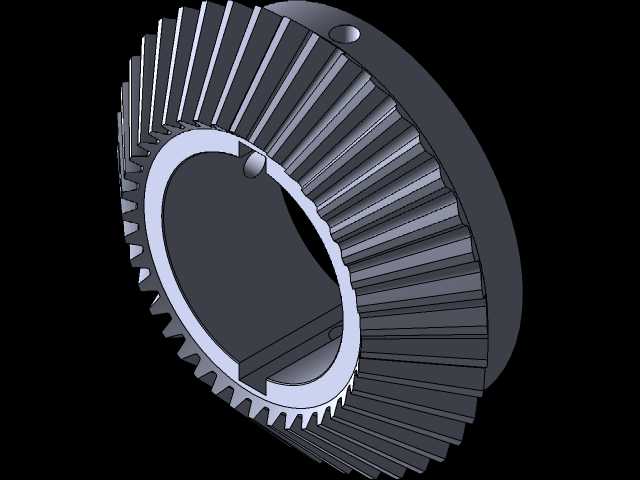

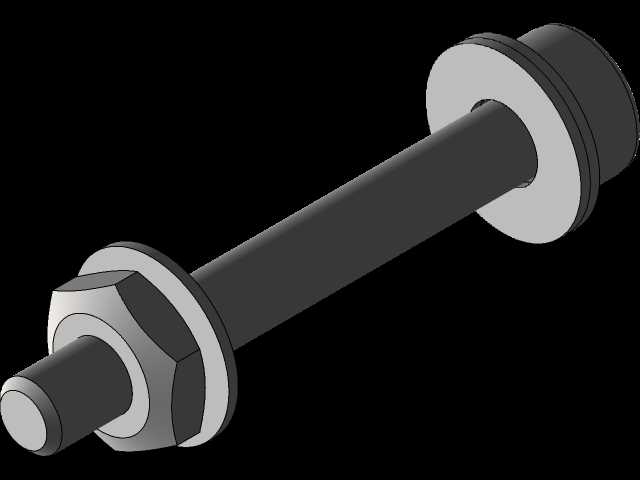

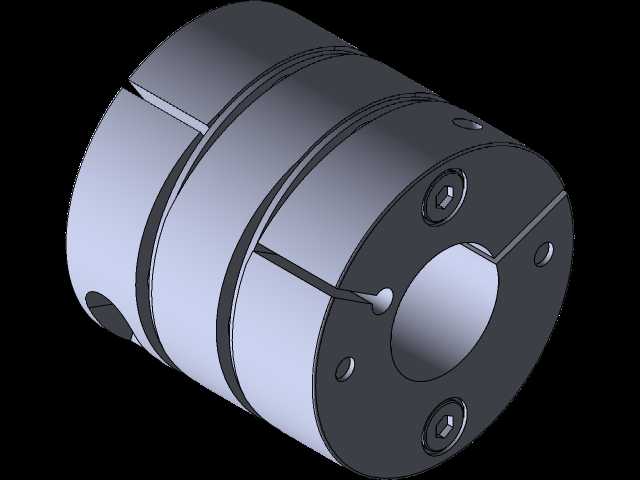

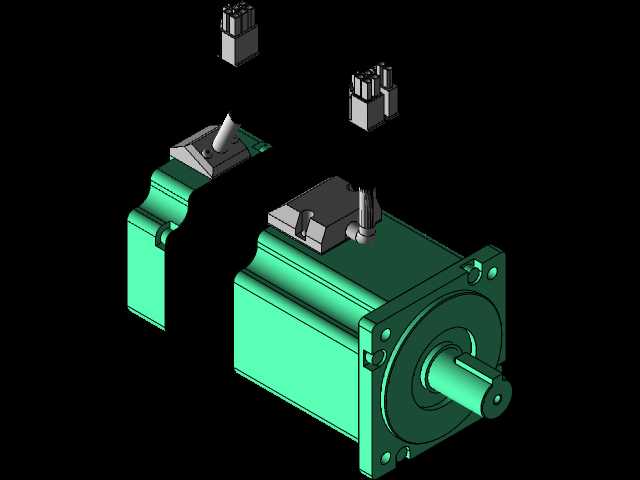

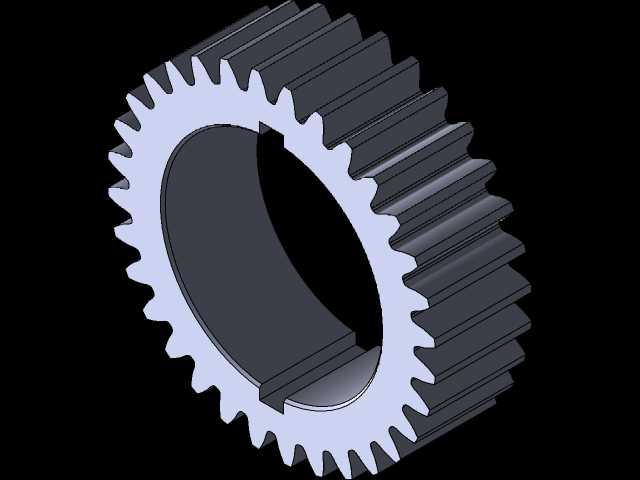

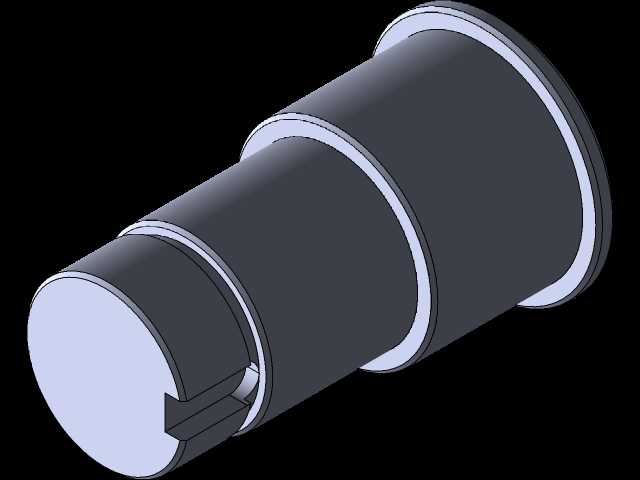

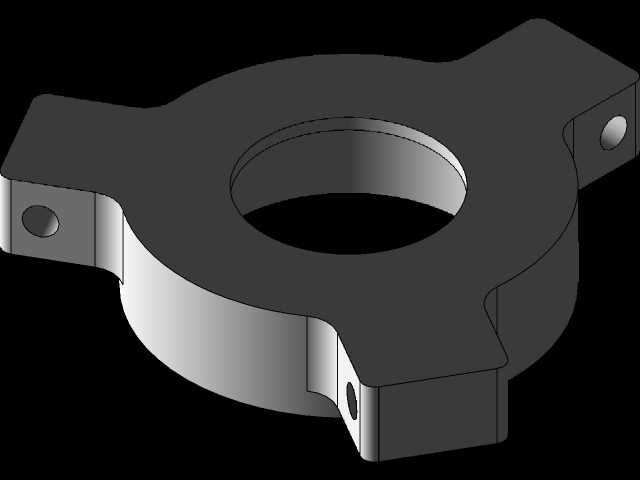

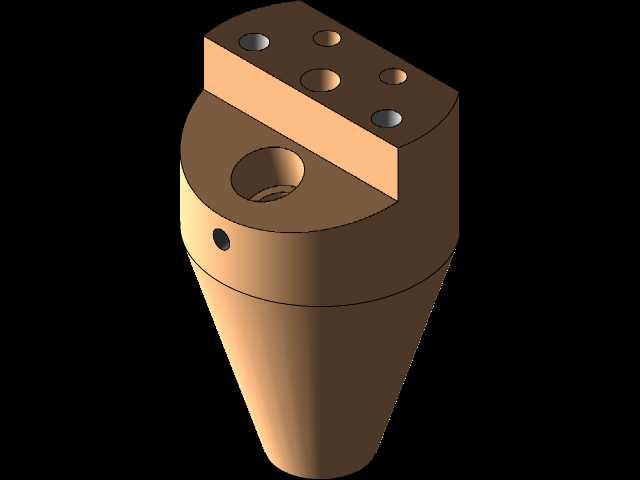

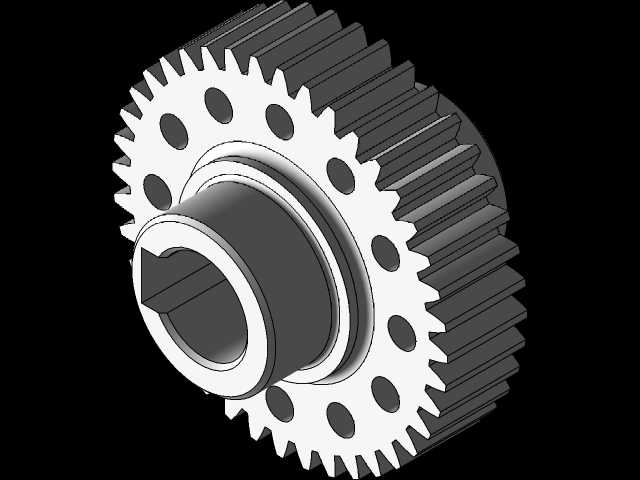

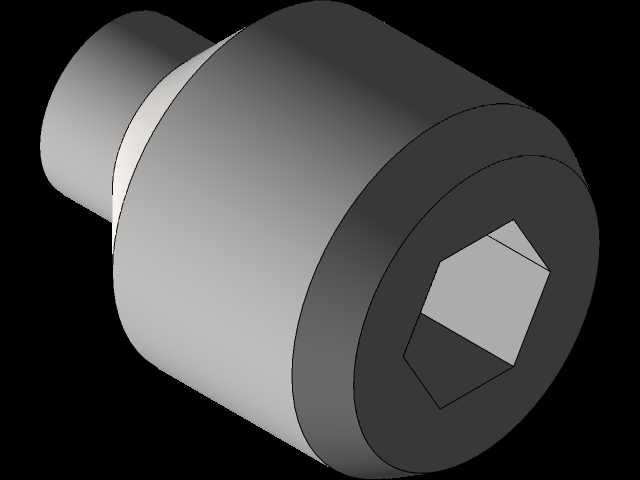

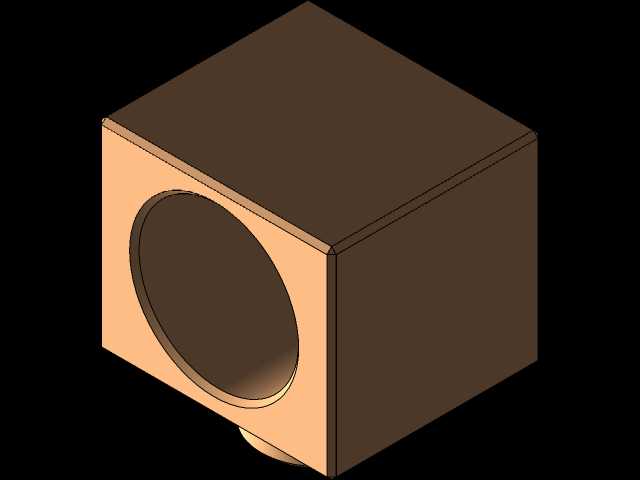

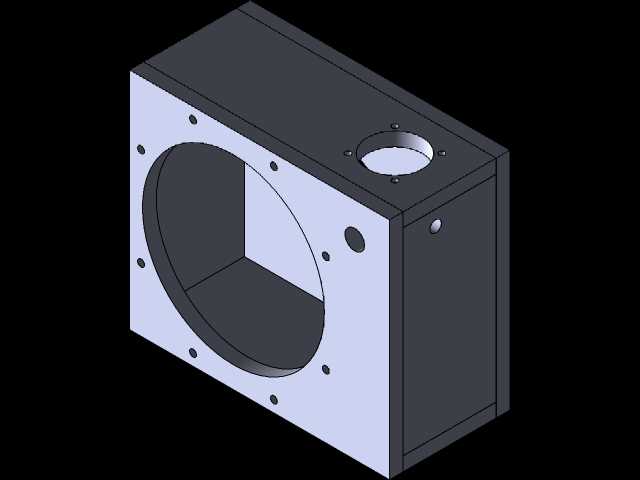

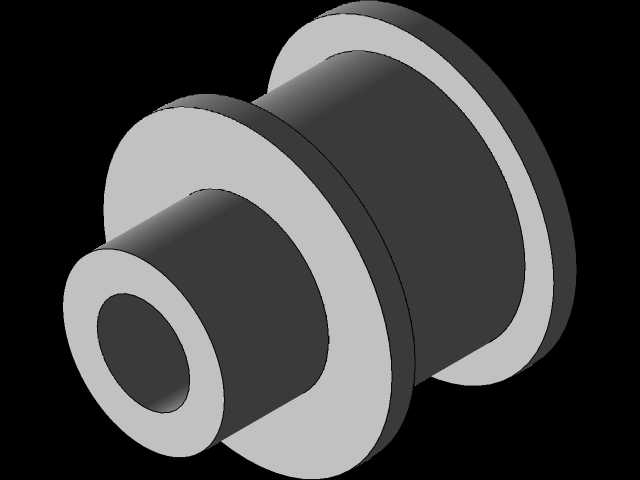

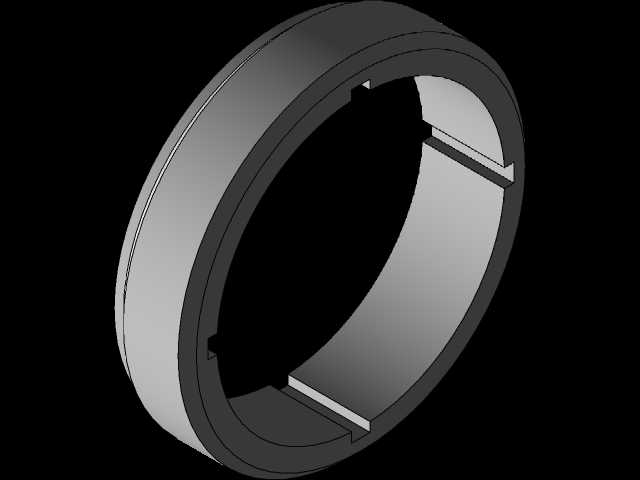

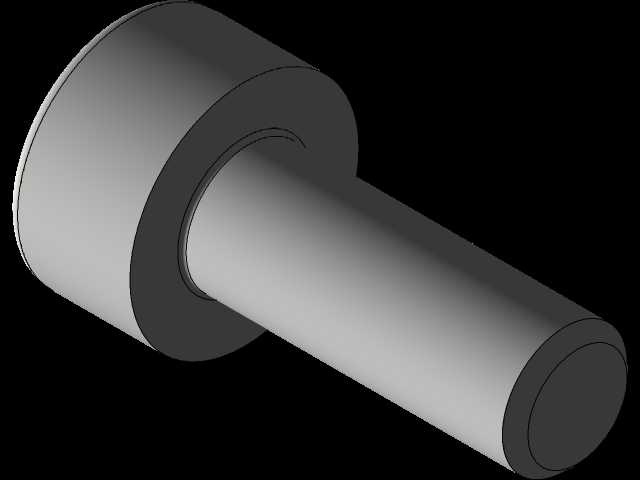

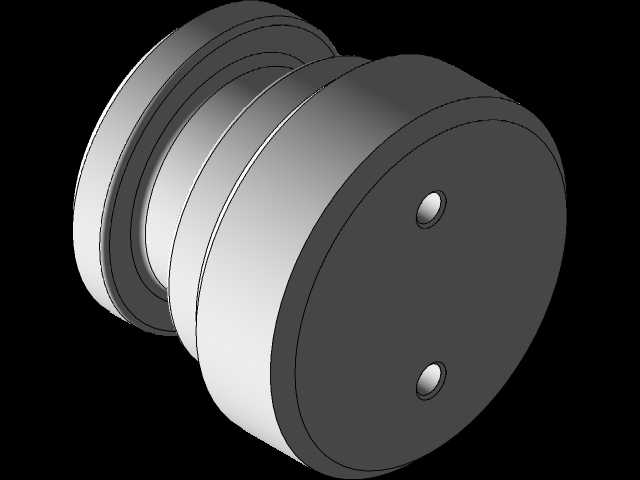

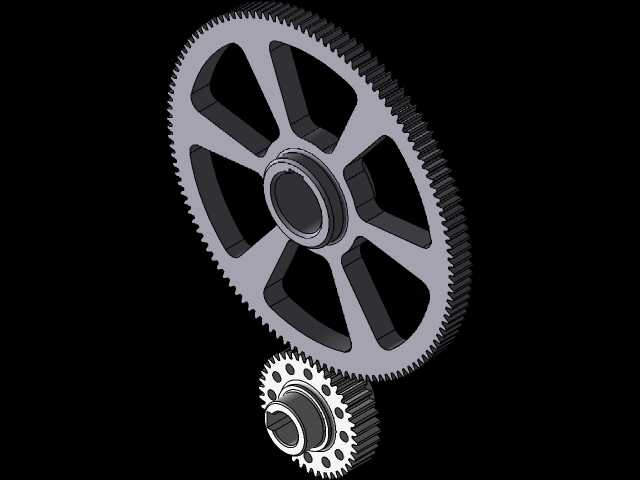

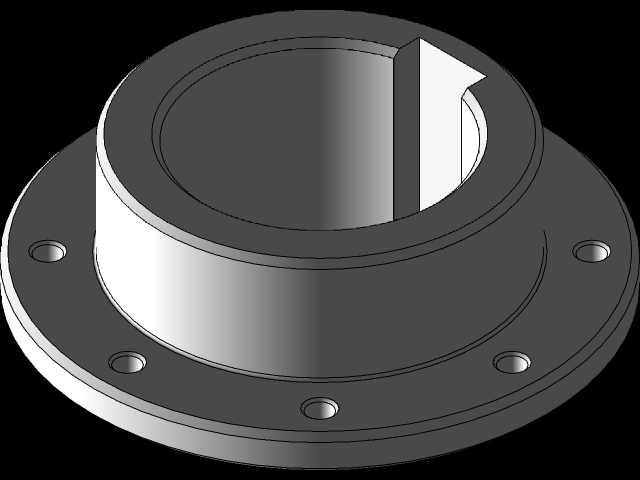

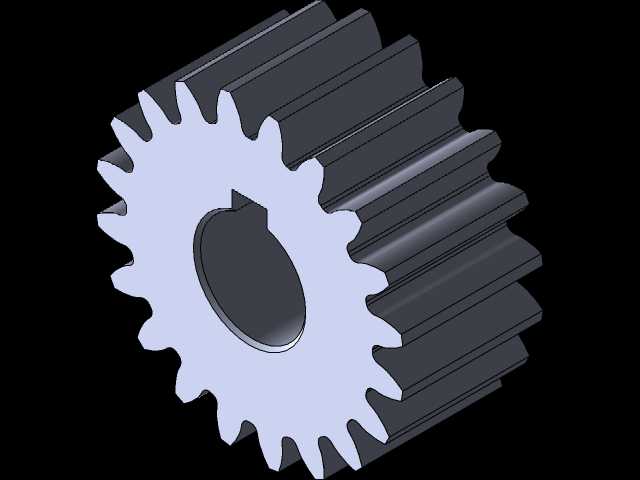

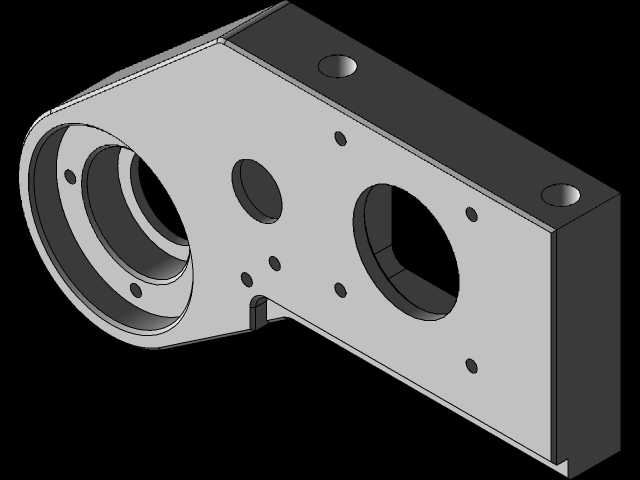

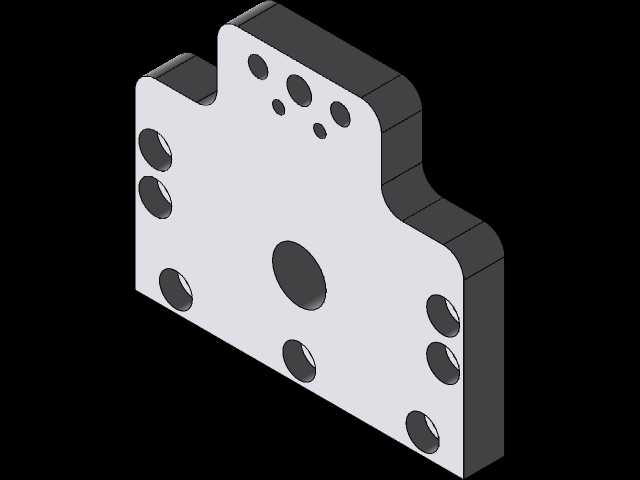

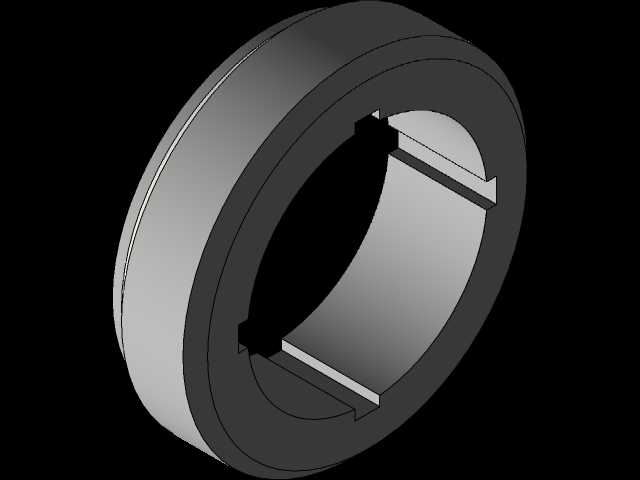

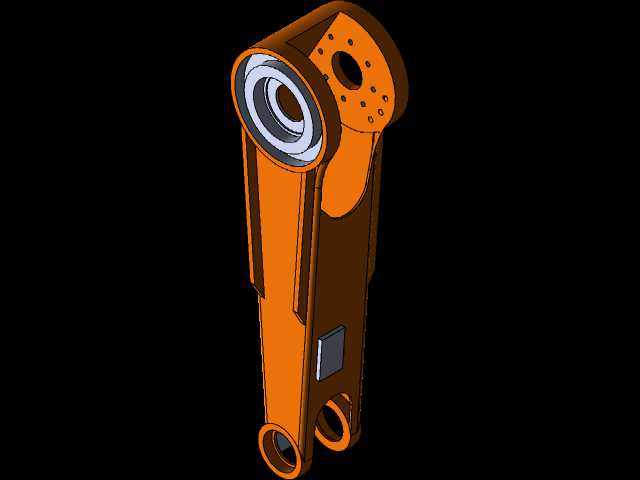

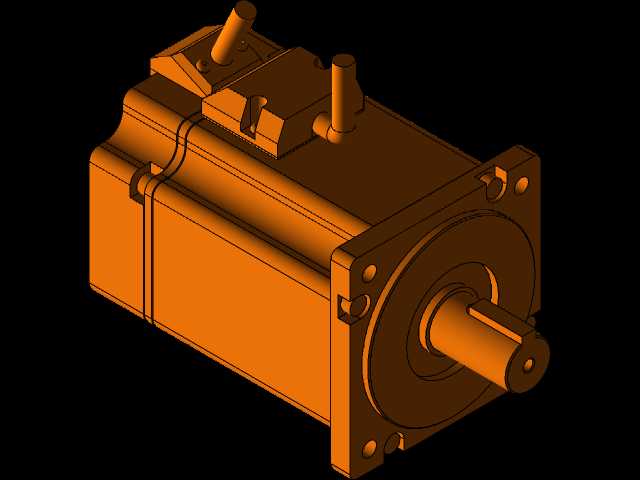

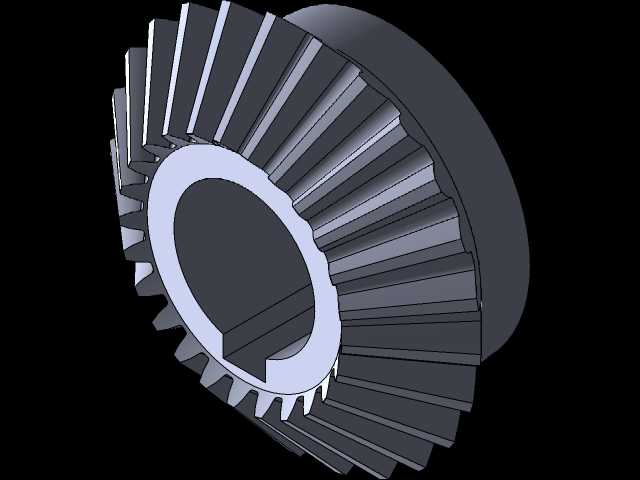

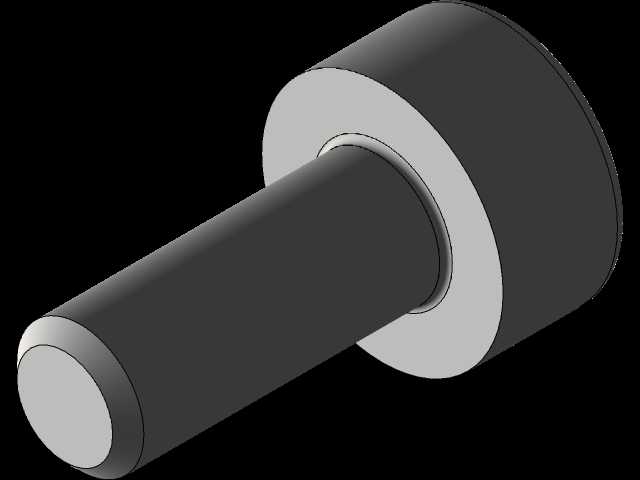

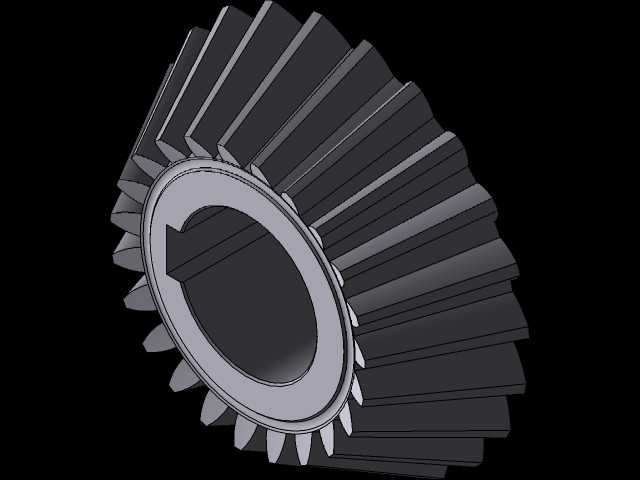

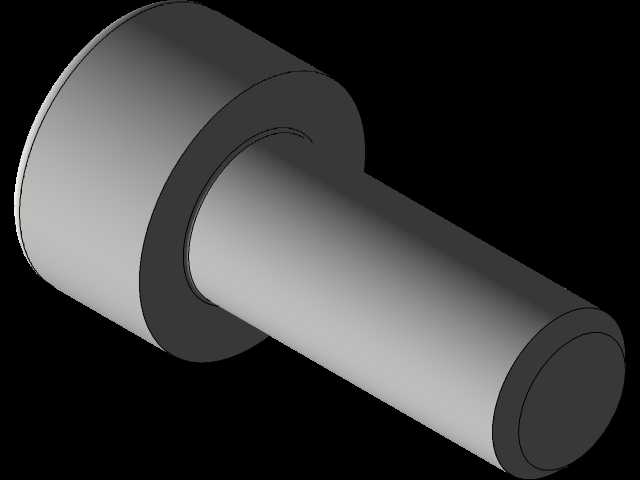

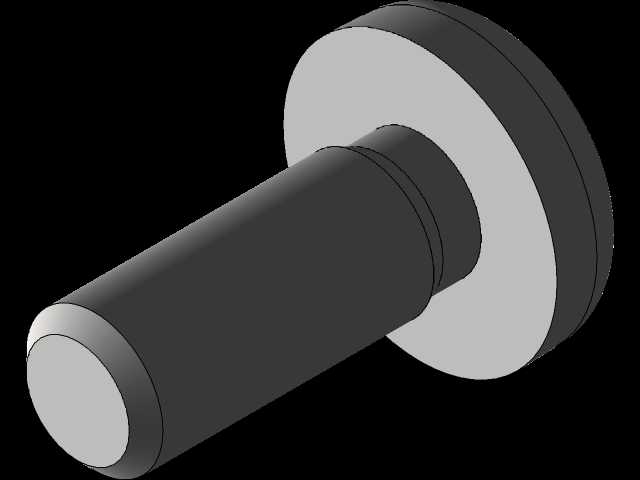

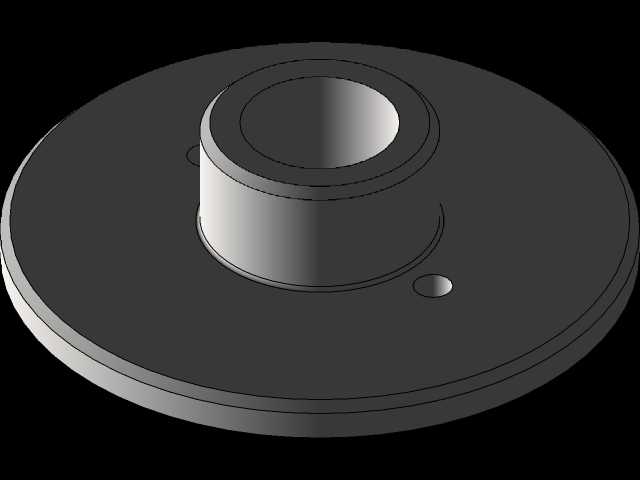

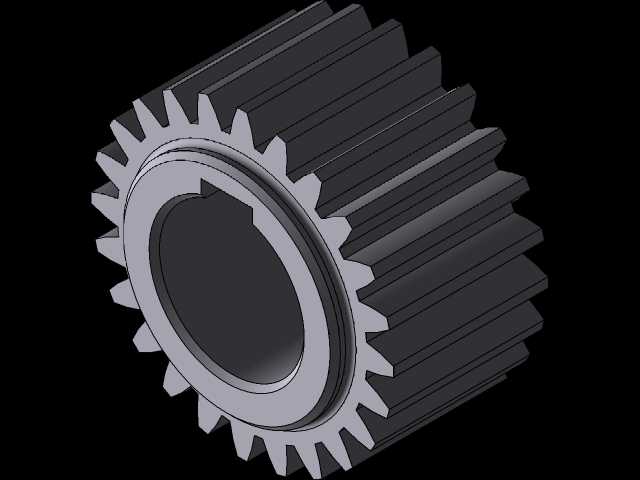

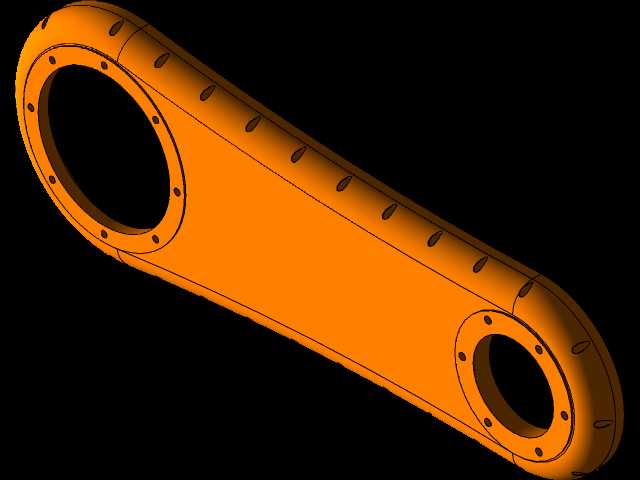

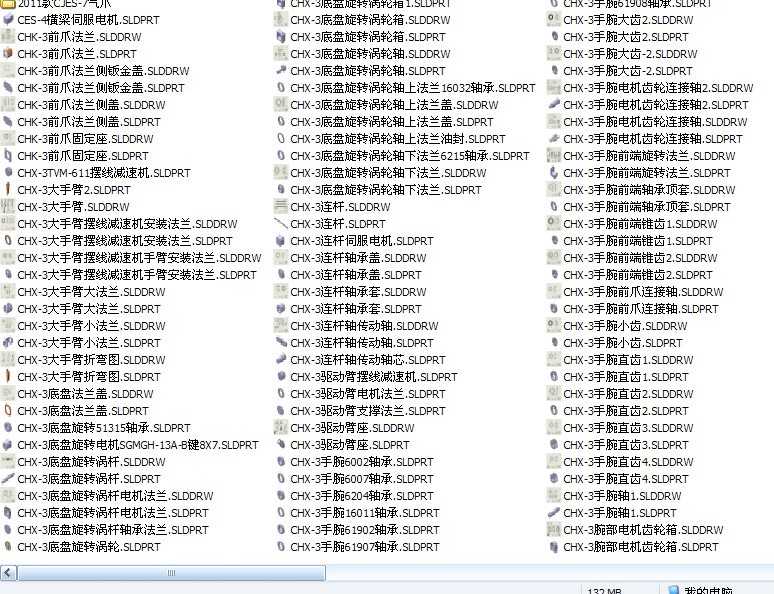

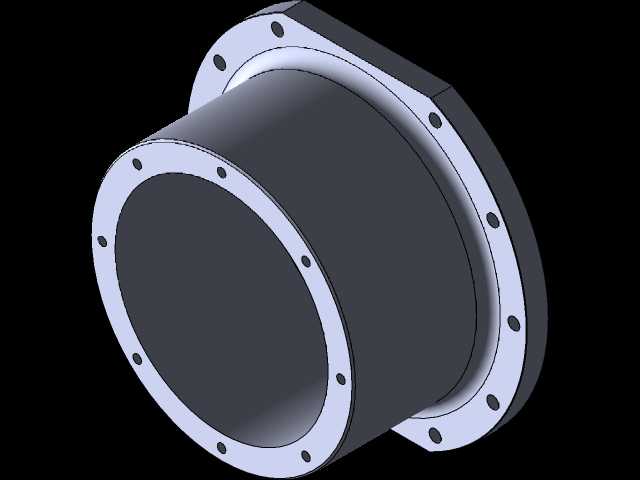

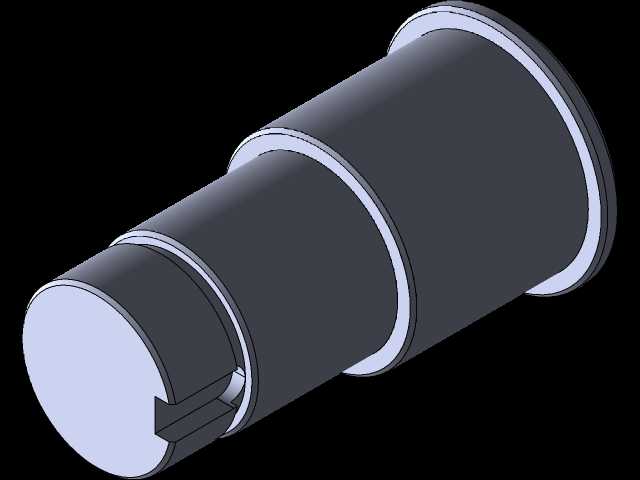

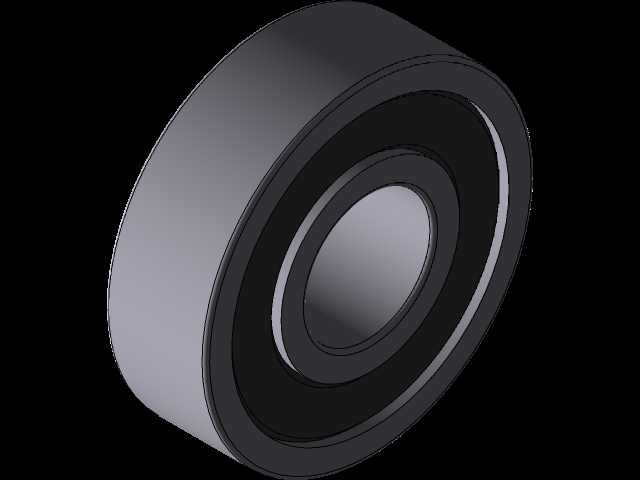

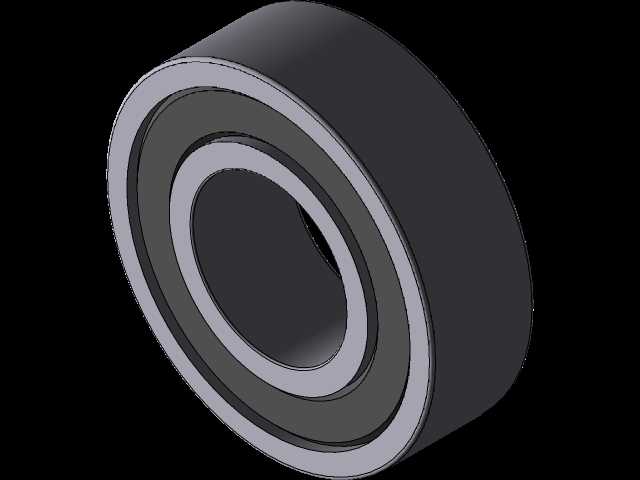

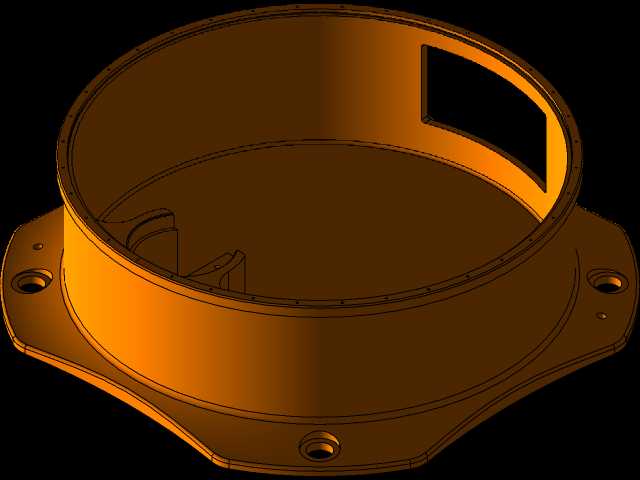

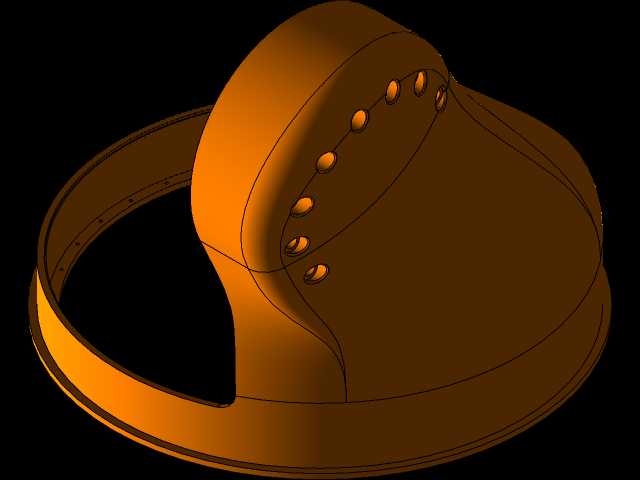

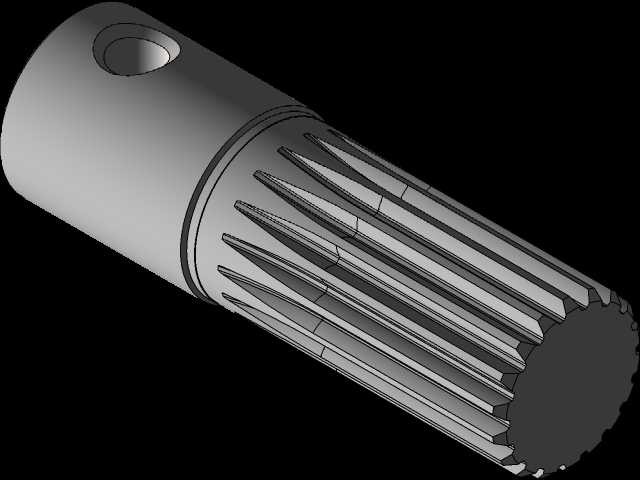

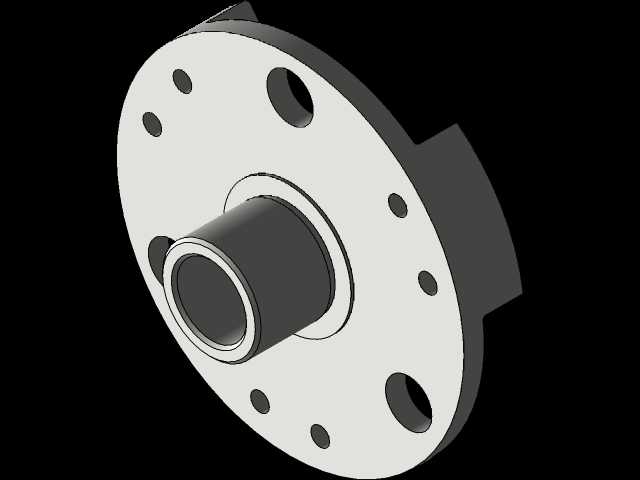

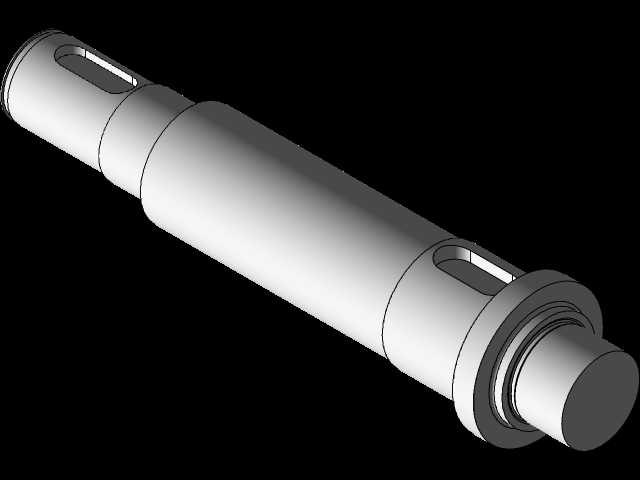

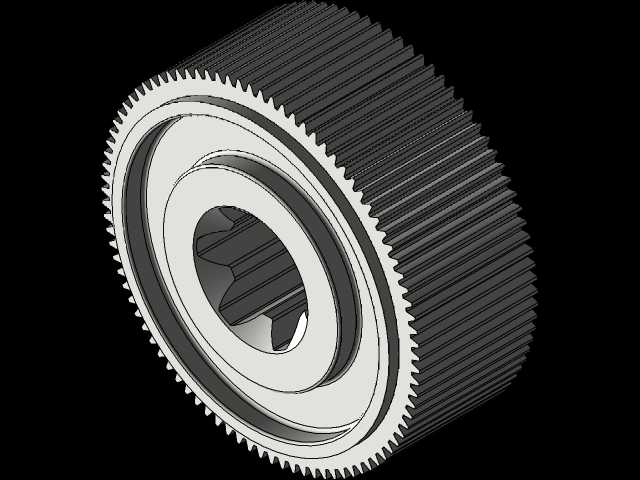

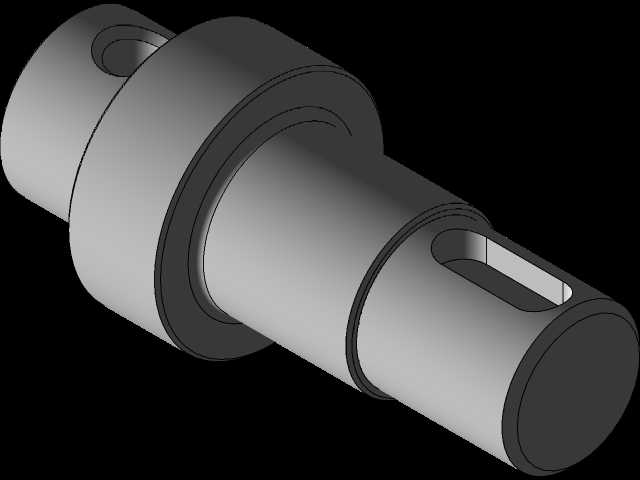

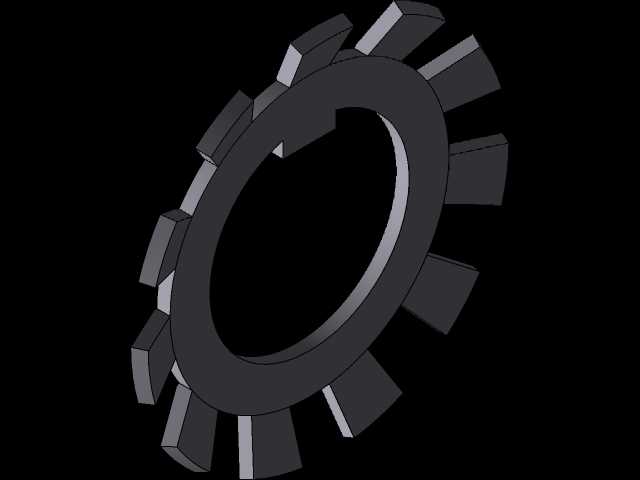

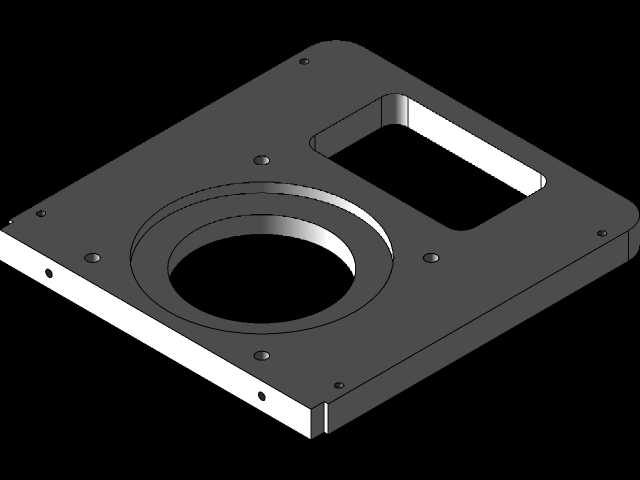

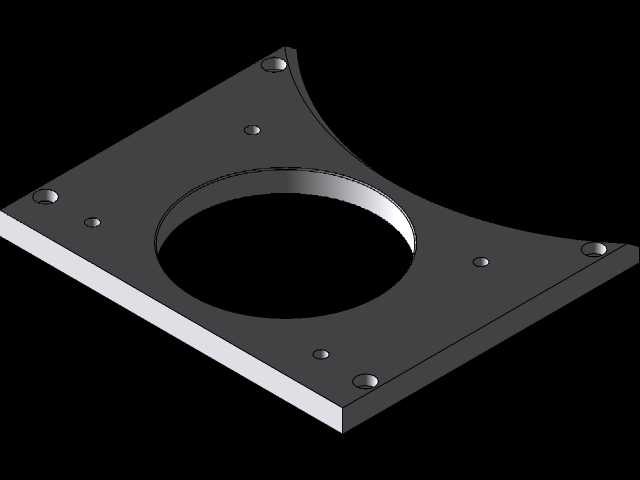

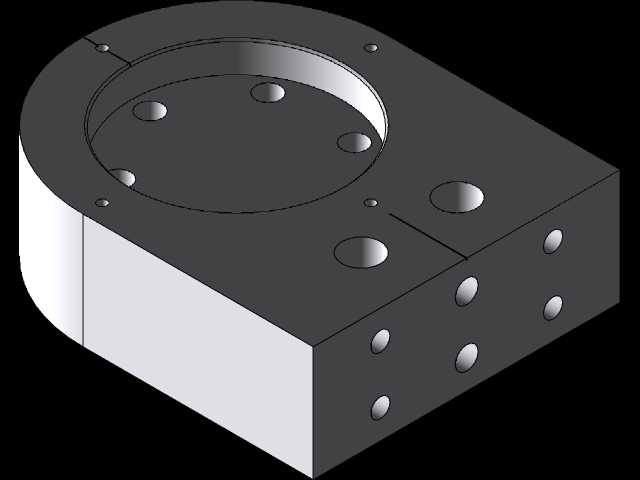

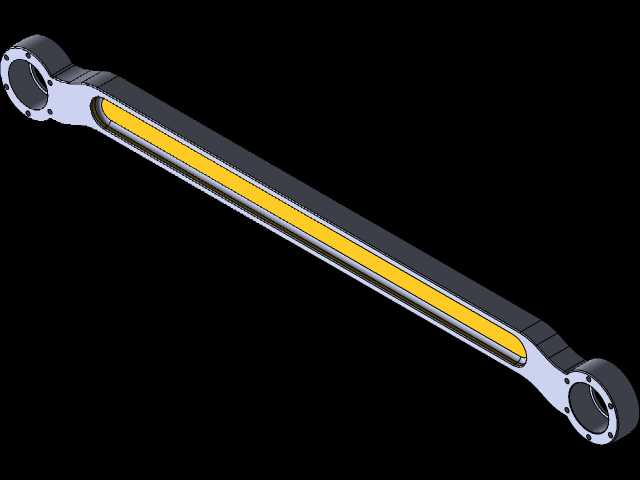

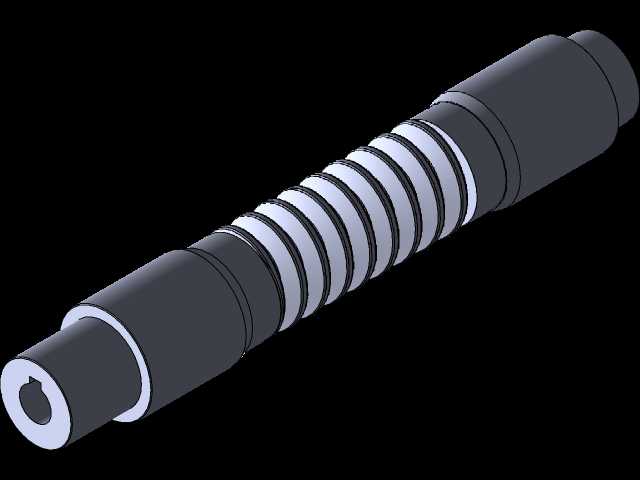

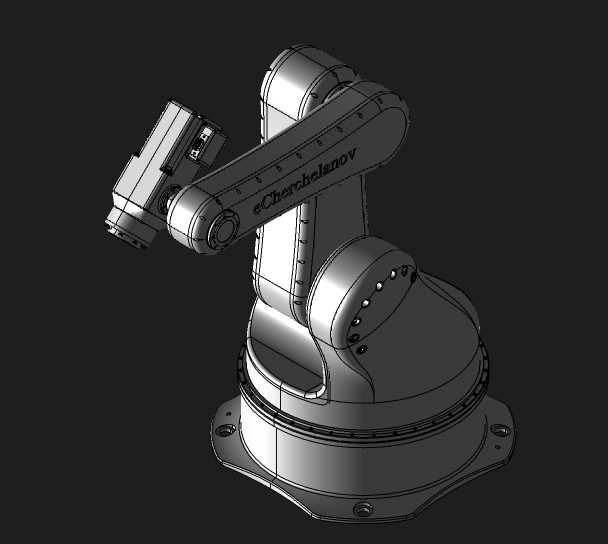

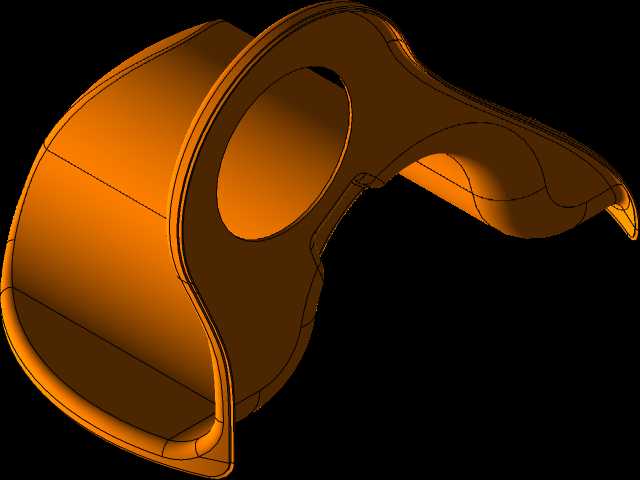

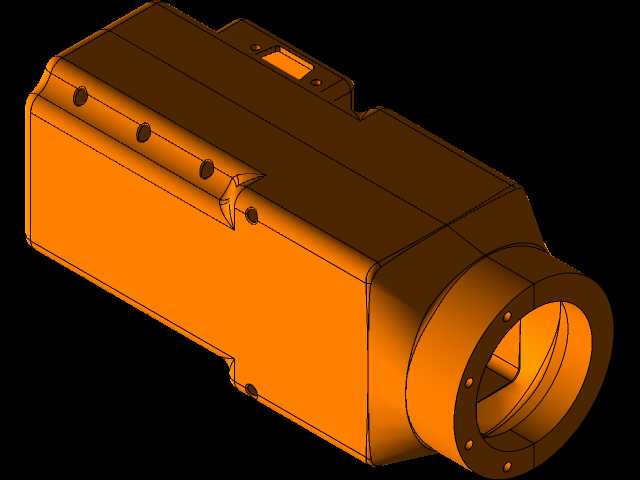

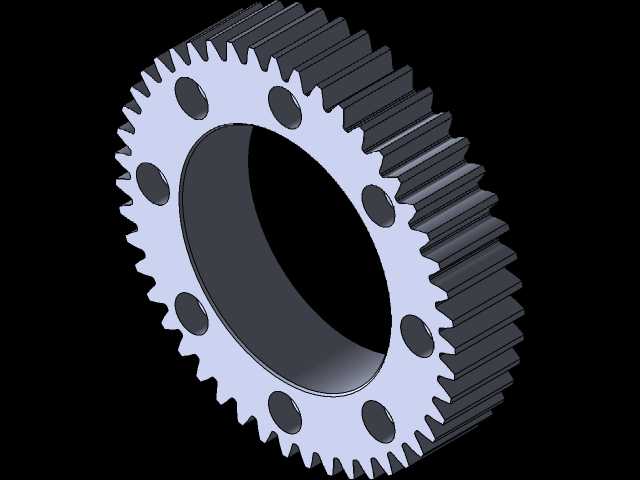

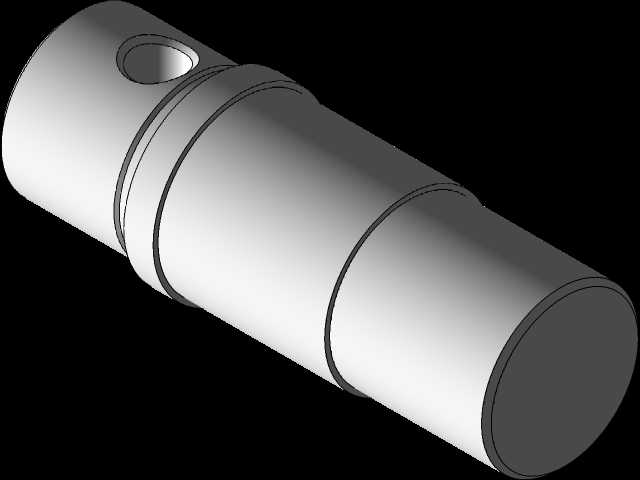

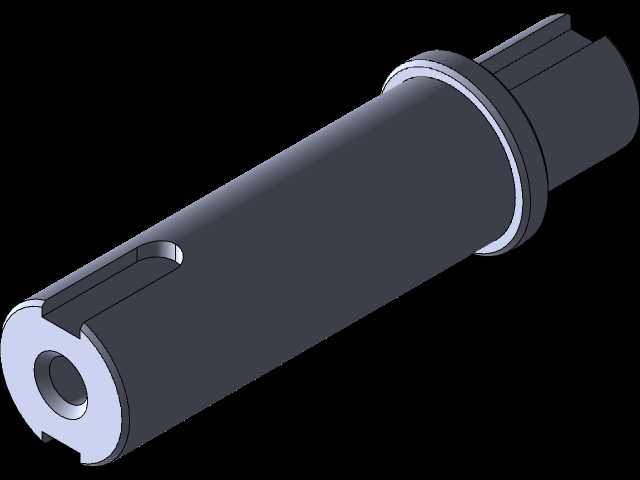

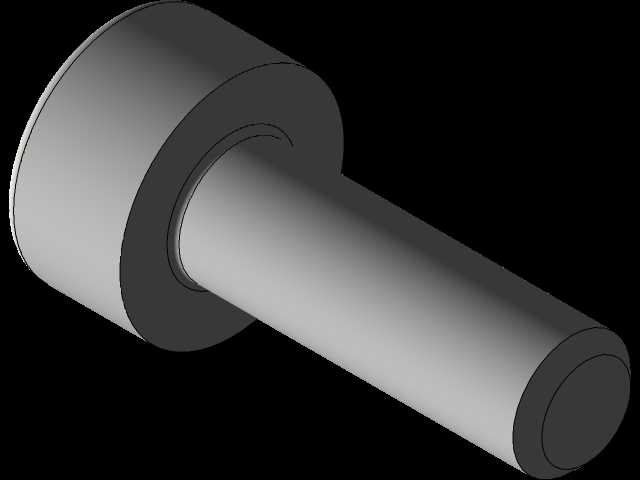

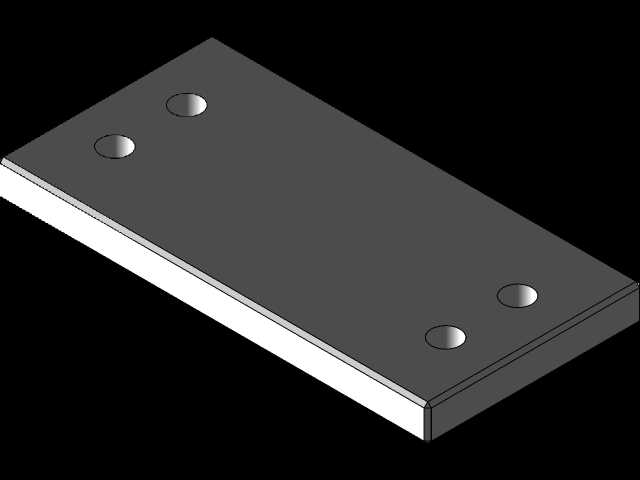

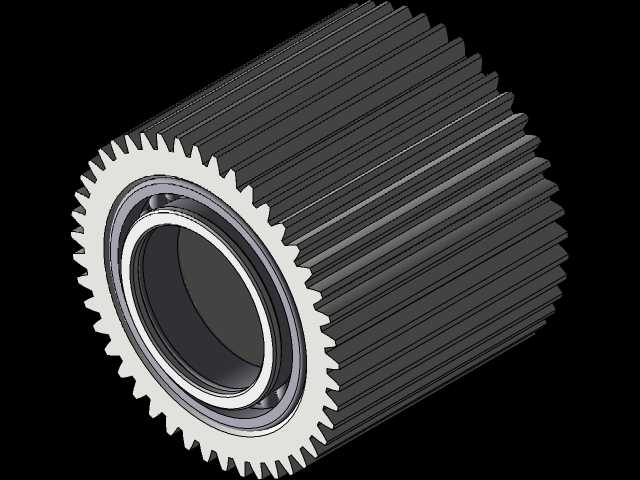

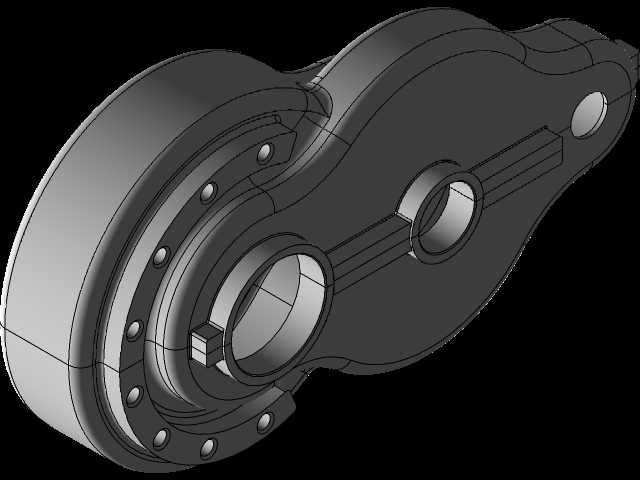

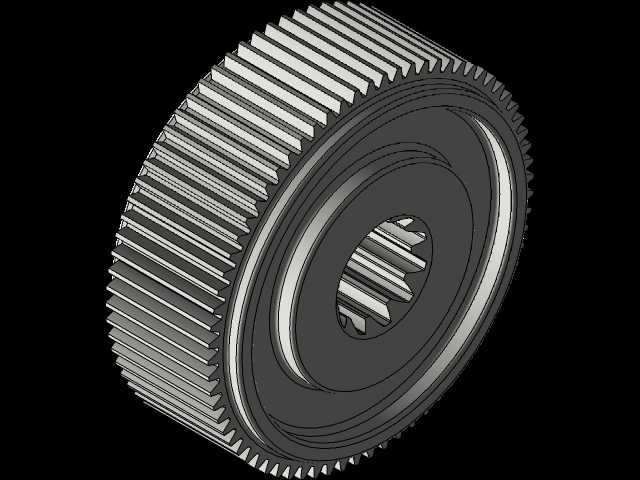

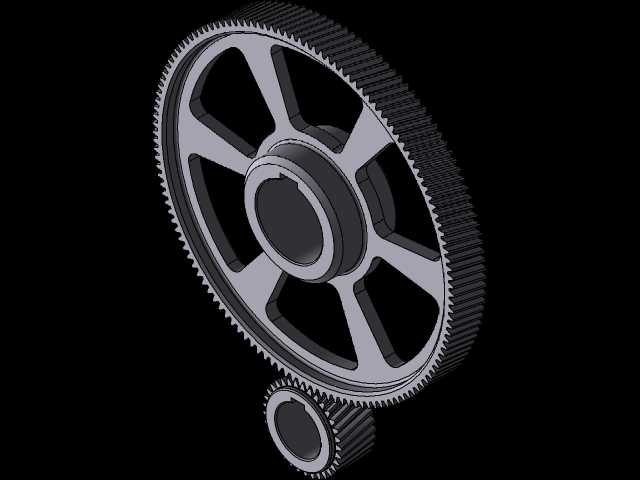

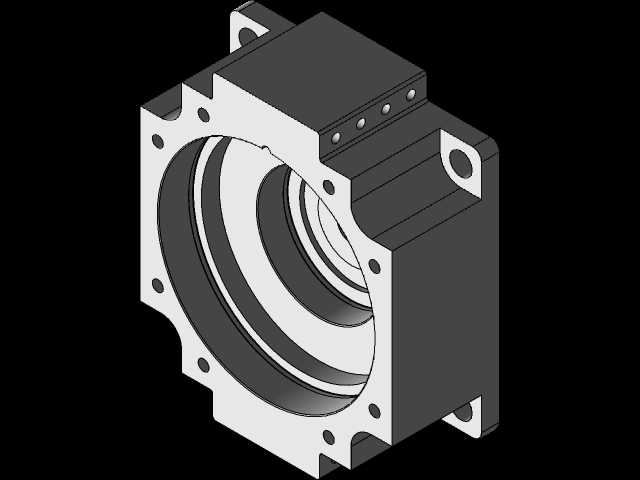

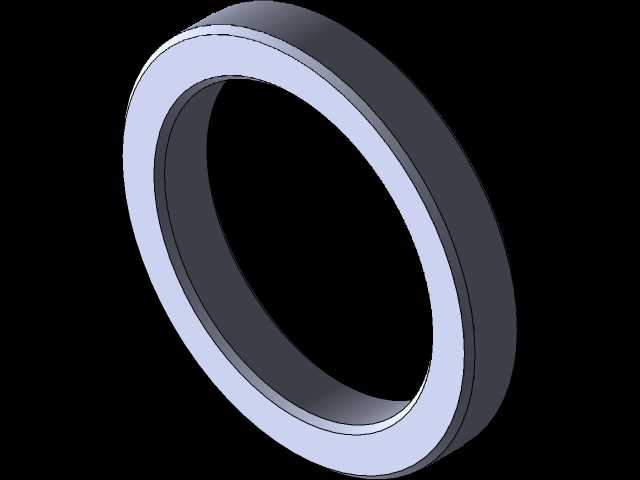

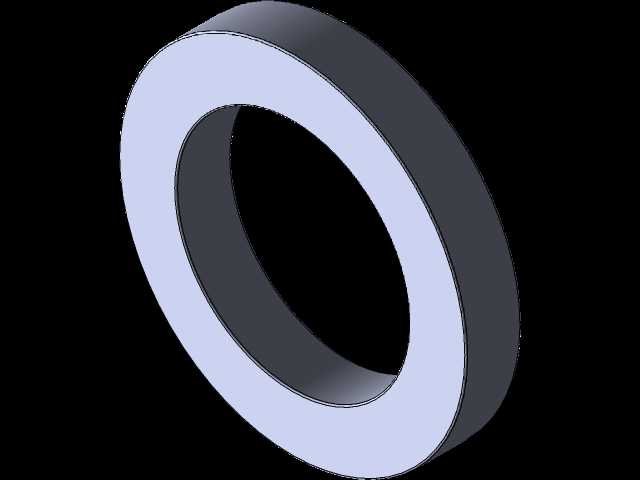

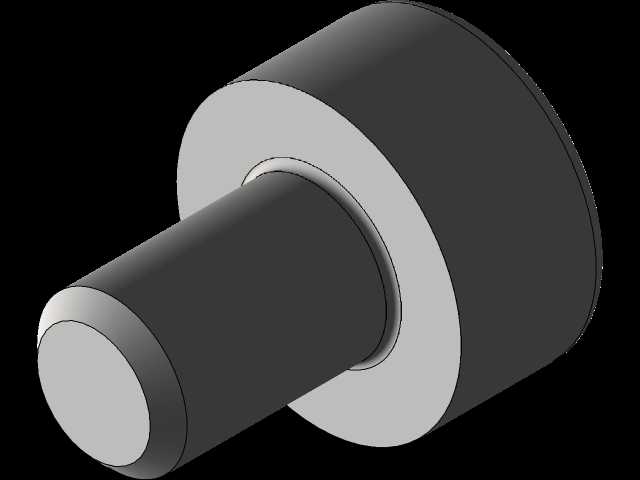

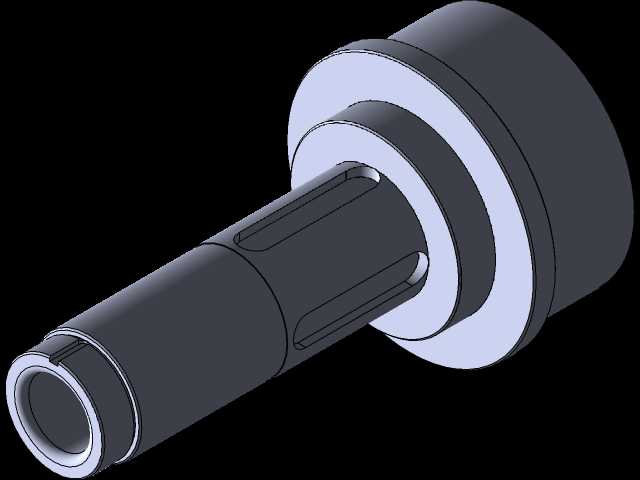

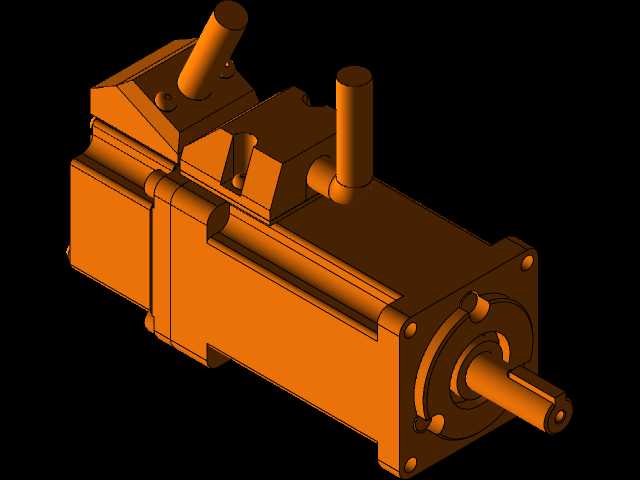

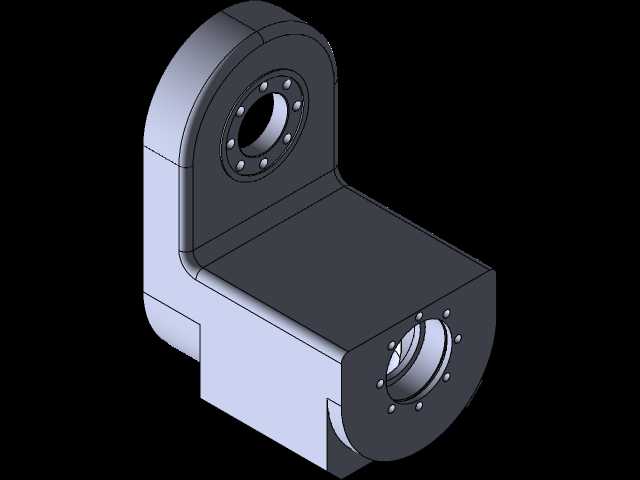

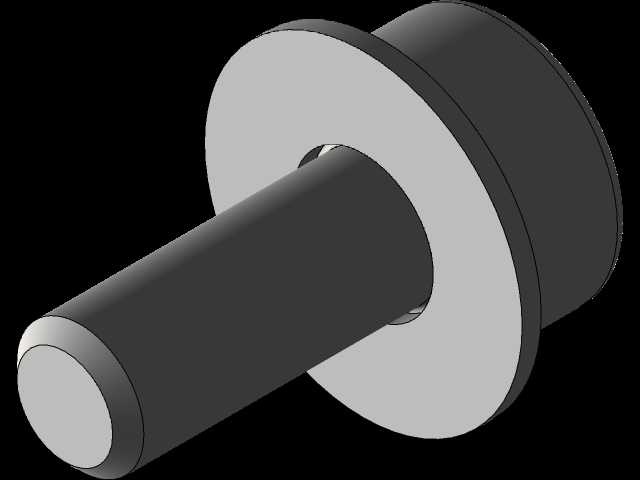

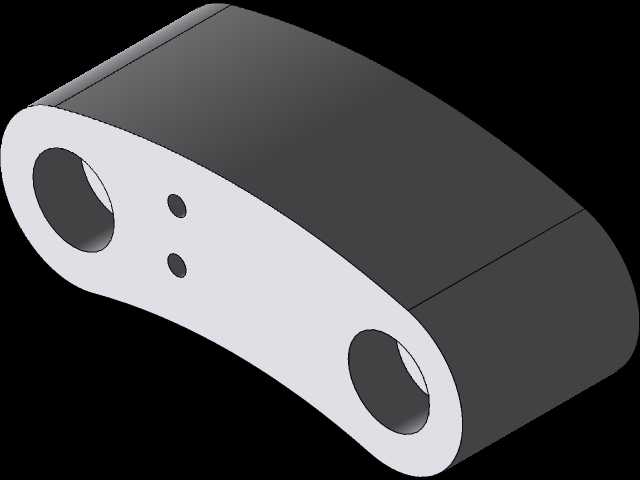

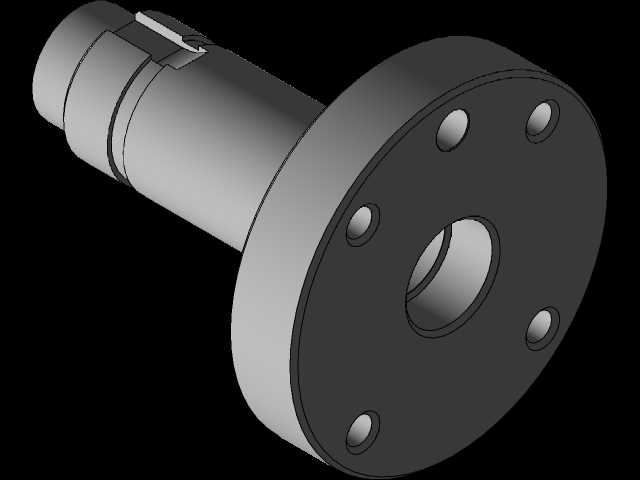

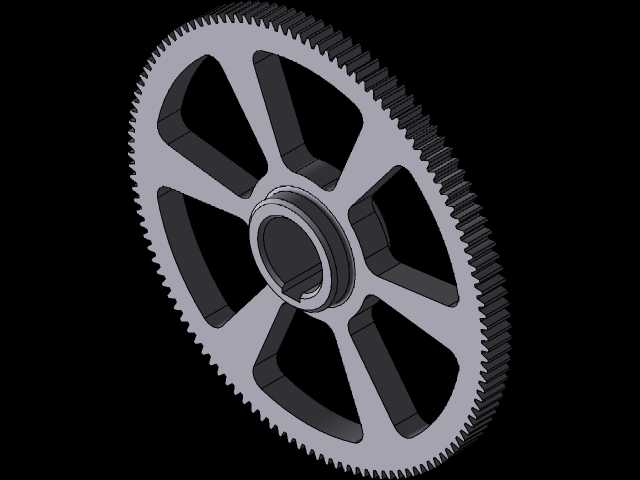

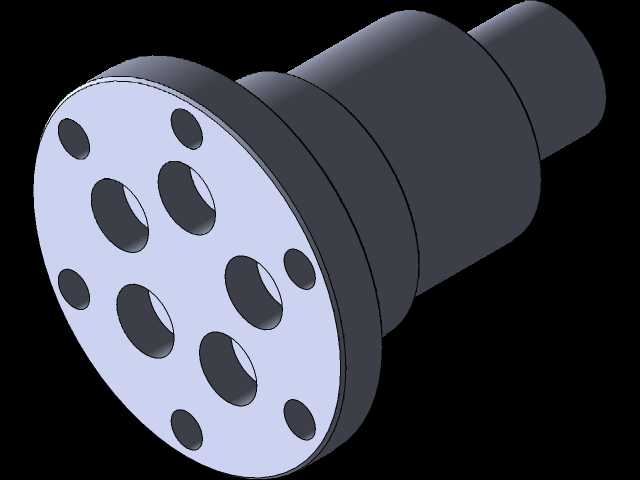

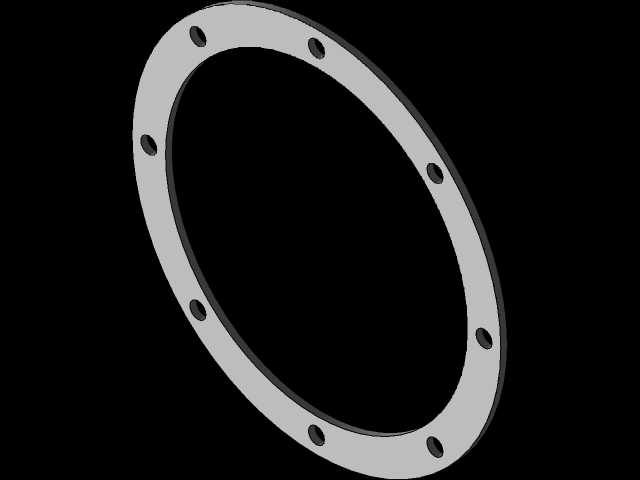

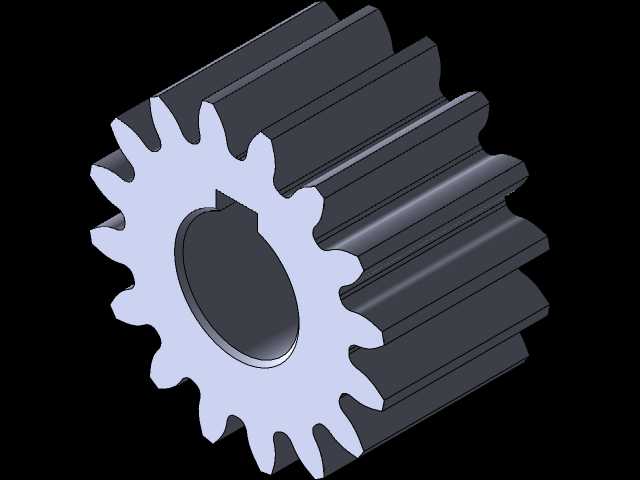

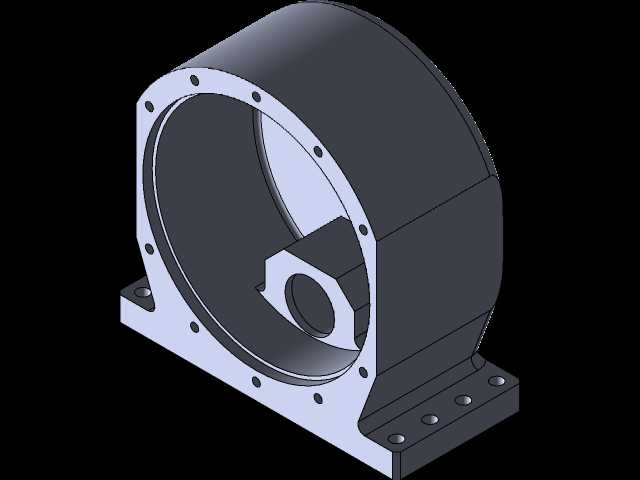

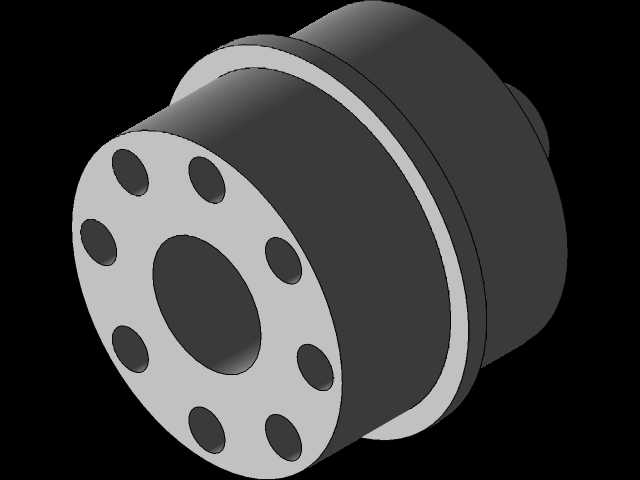

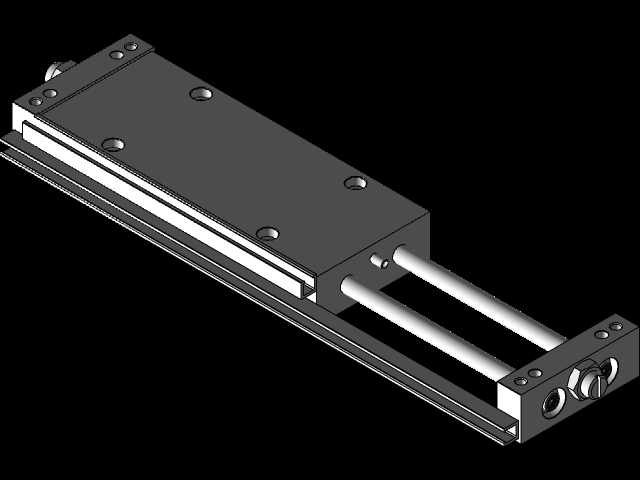

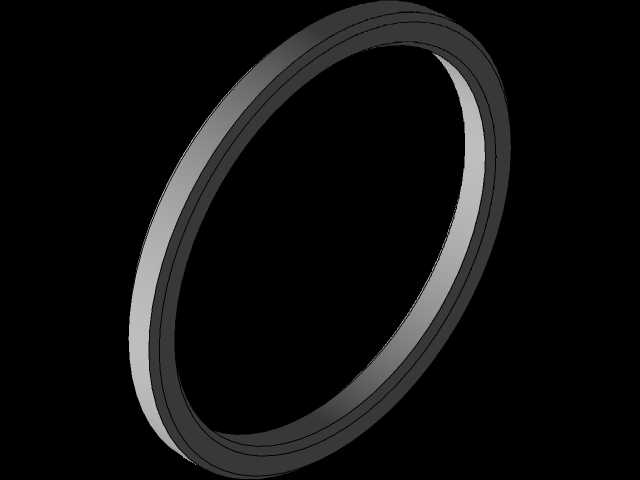

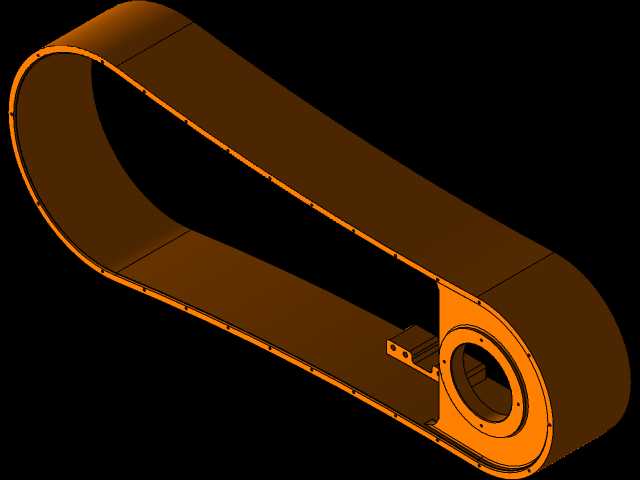

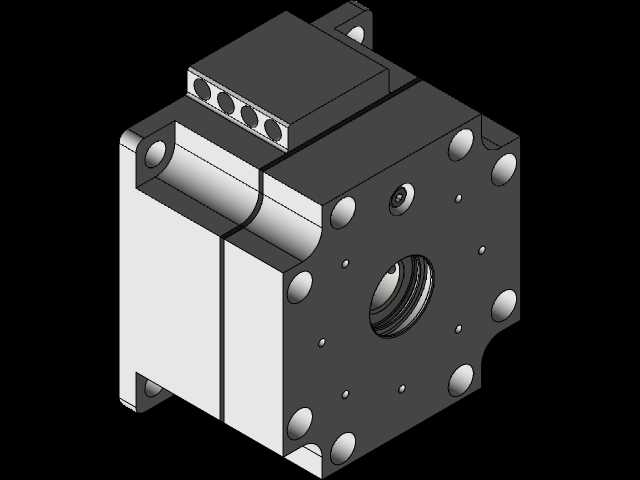

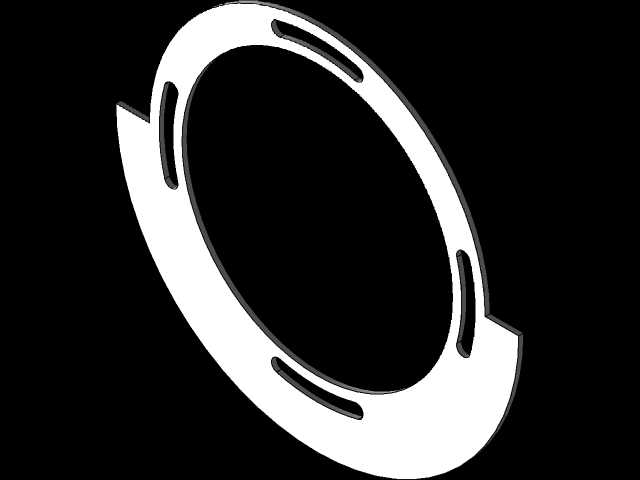

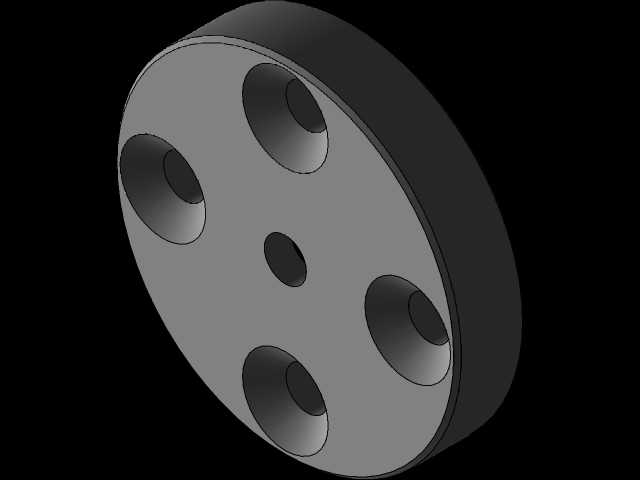

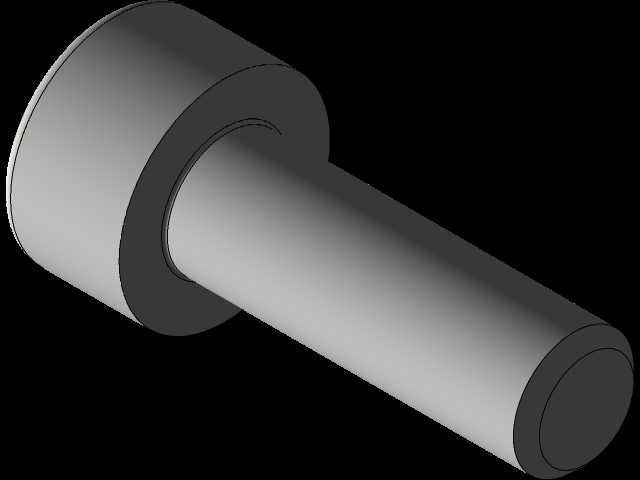

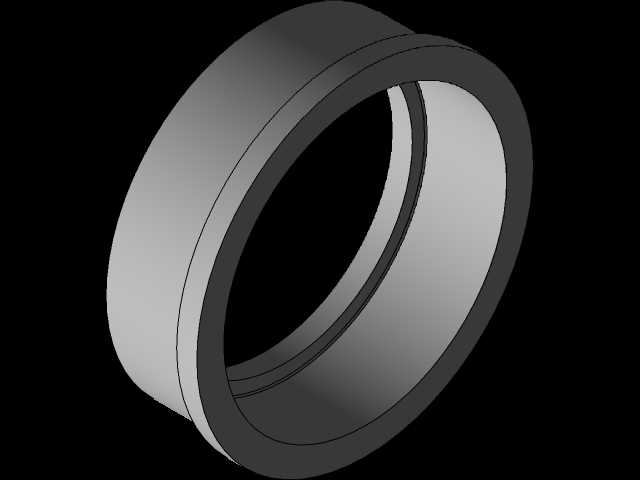

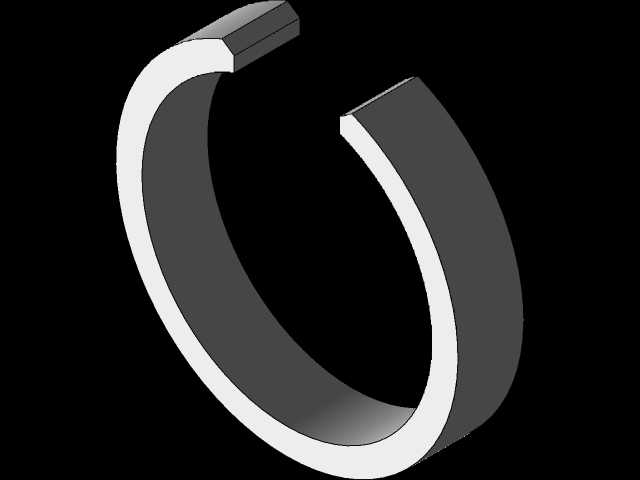

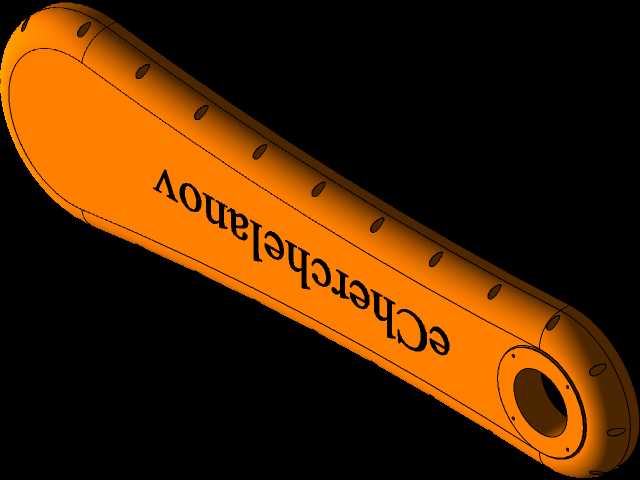

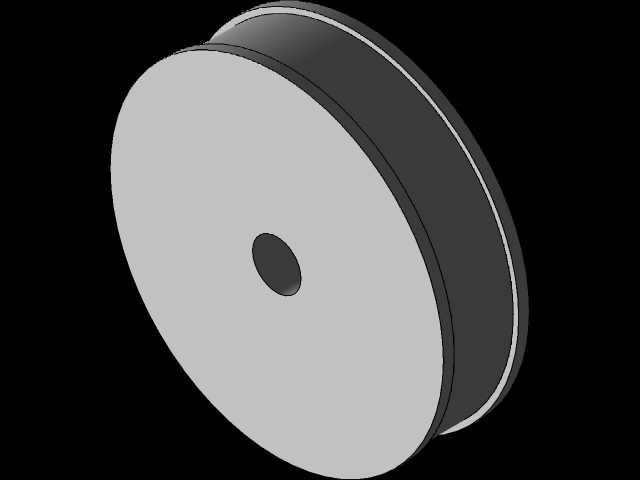

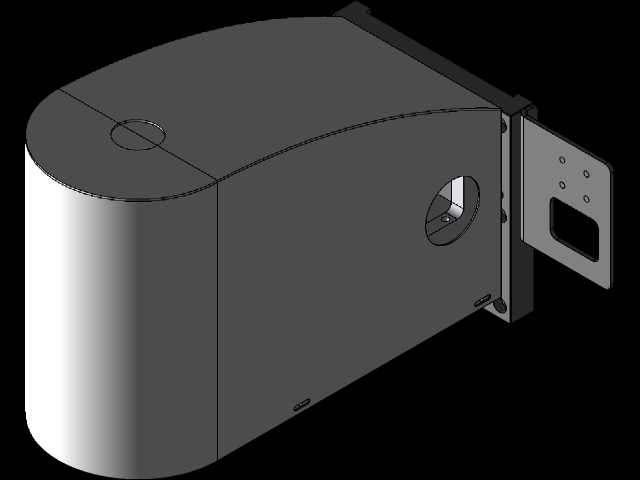

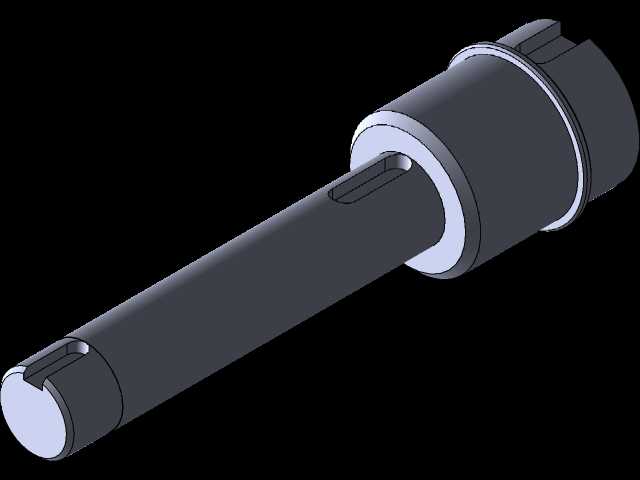

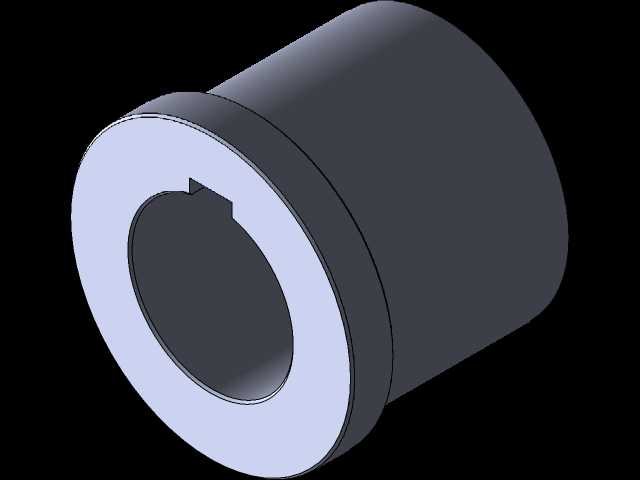

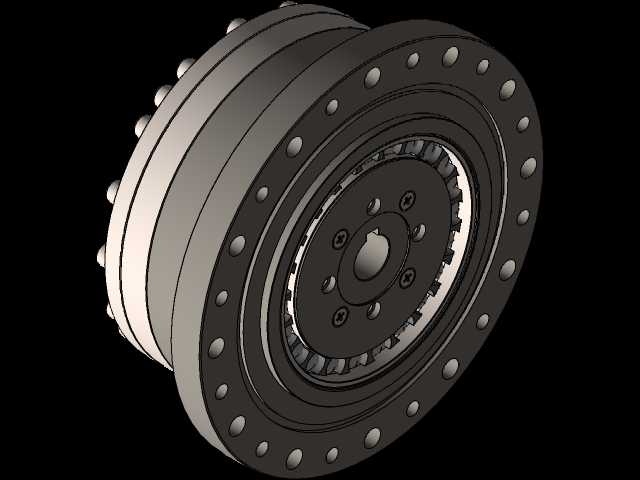

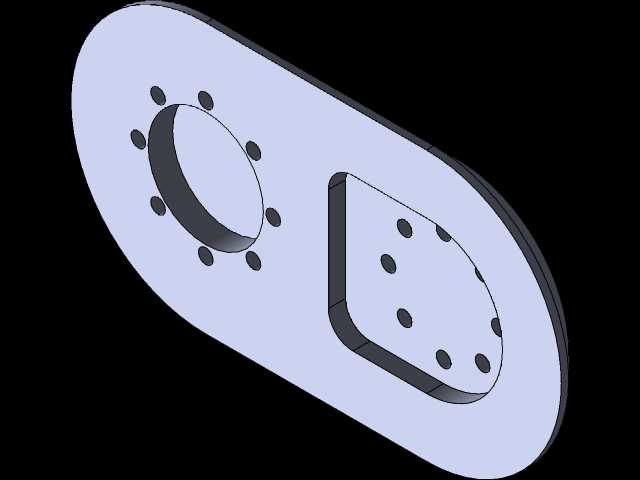

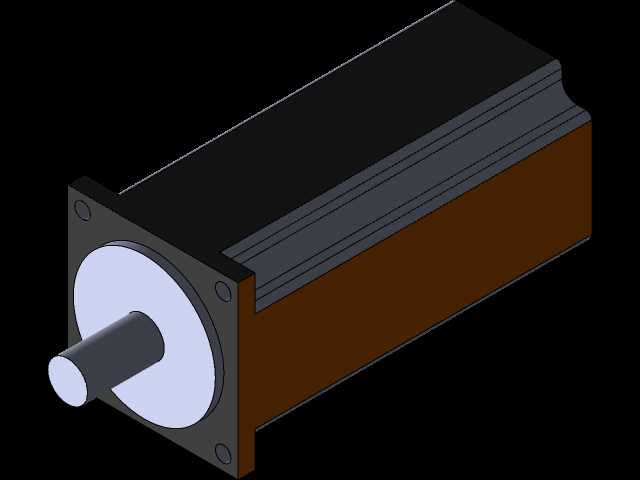

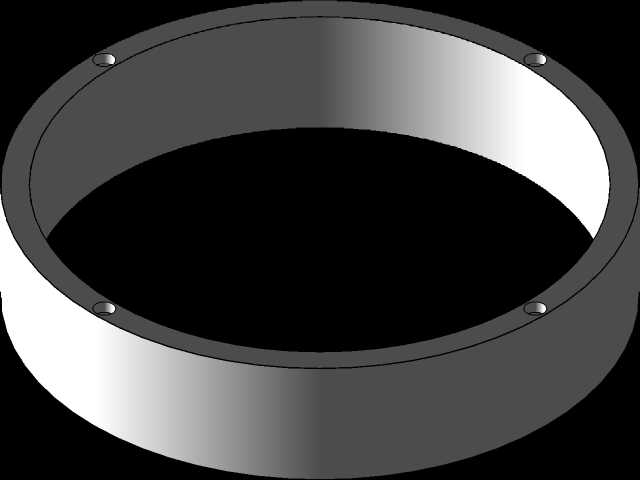

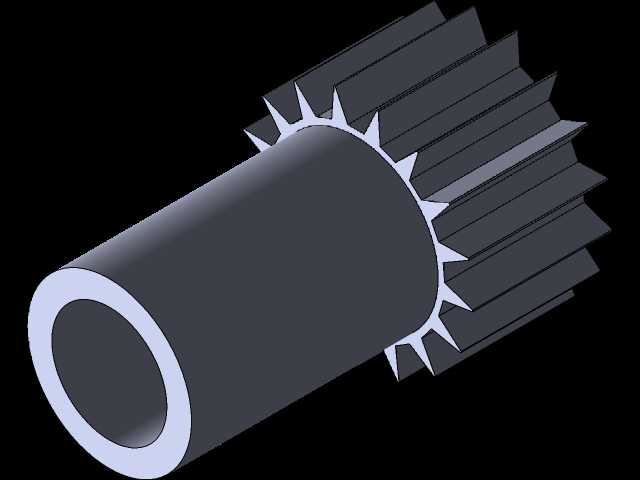

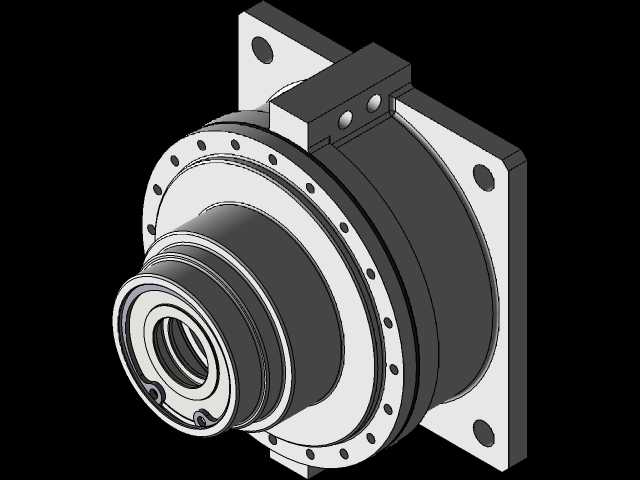

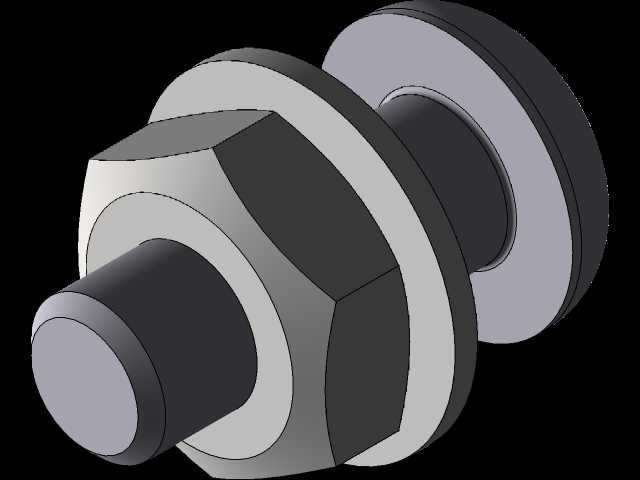

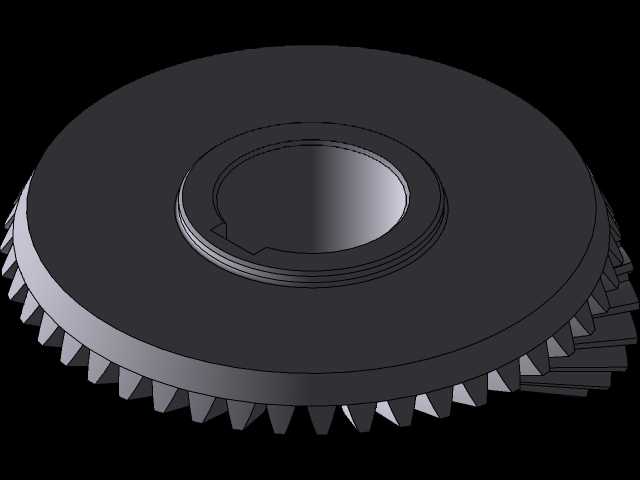

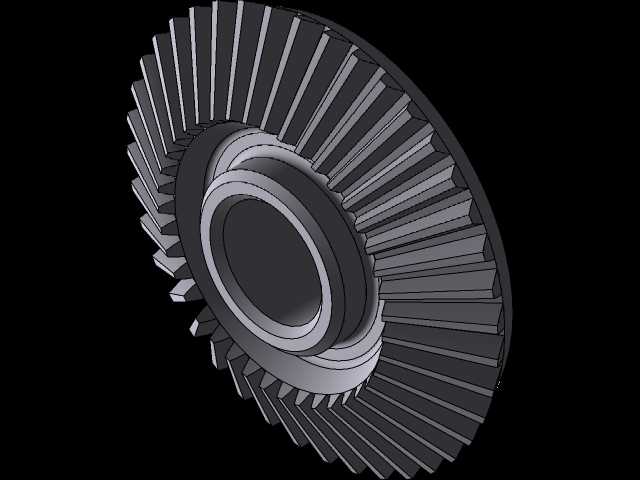

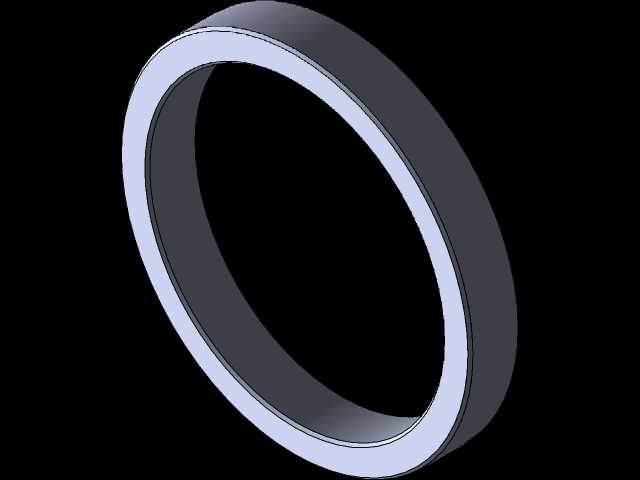

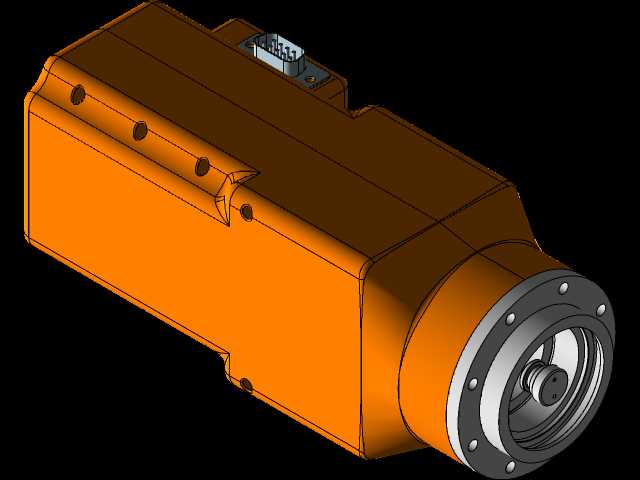

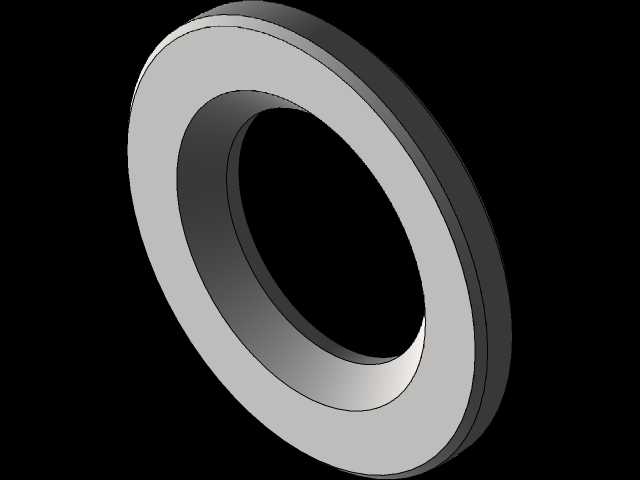

工业焊接机器人用环形焊钳接触构件

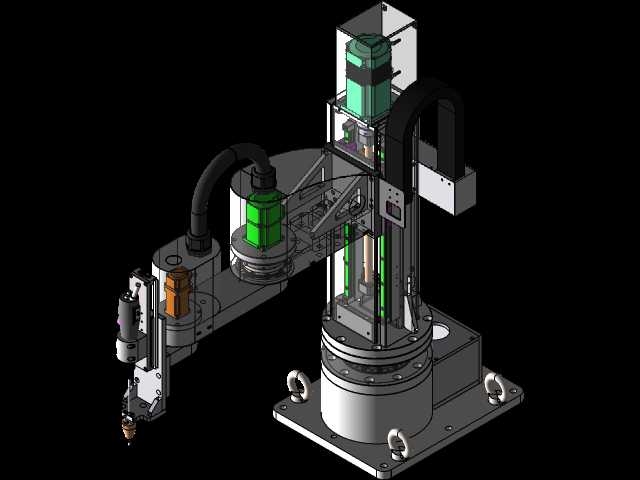

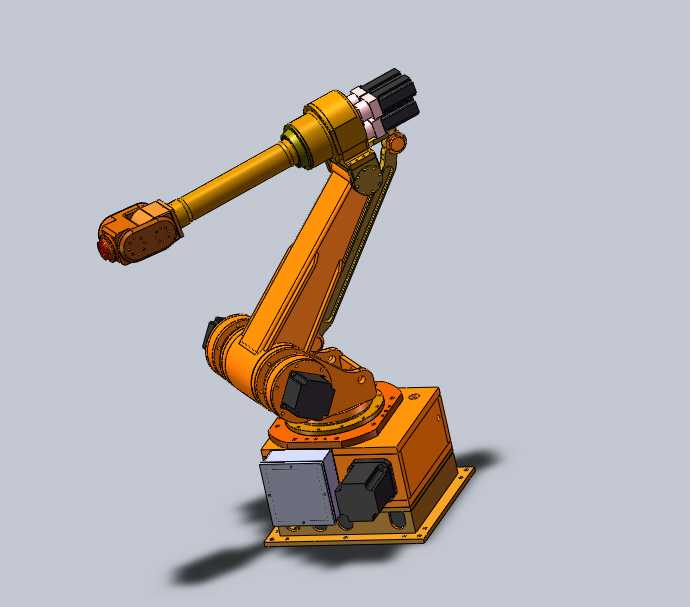

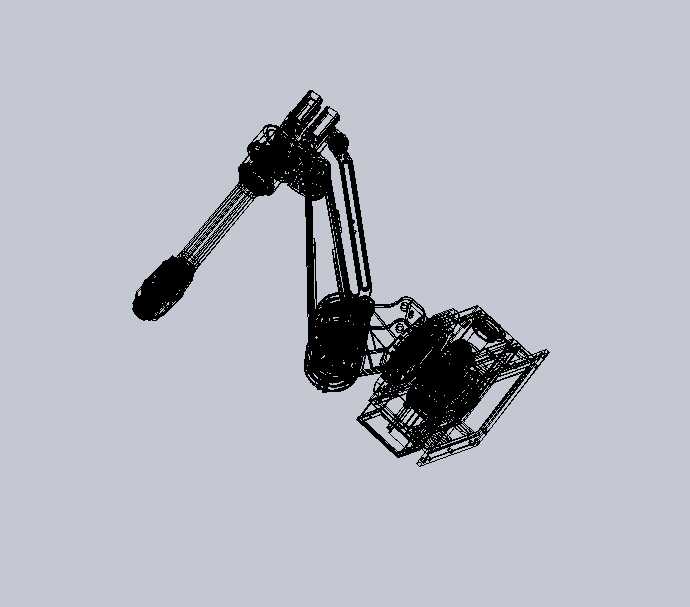

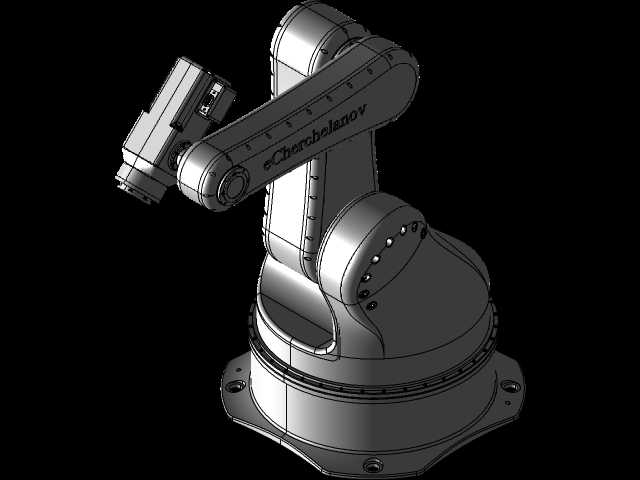

　　在汽车白车身焊装、重型钢结构件拼接、工程机械结构件自动化焊接产线中，这类环形接触构件是机器人焊接作业末端的核心配套部件，主要承担焊钳导电接触、焊枪回转支撑、焊接回路导通的核心作用，区别于普通的固定焊接工装，这类构件需要适配机器人多轴联动的运动姿态，在焊枪绕环形焊缝做周向运动时，保证导电稳定性与回转精度，避免焊接过程中出现电流波动、焊枪偏移导致的焊穿、虚焊、焊缝余高不均等质量问题。

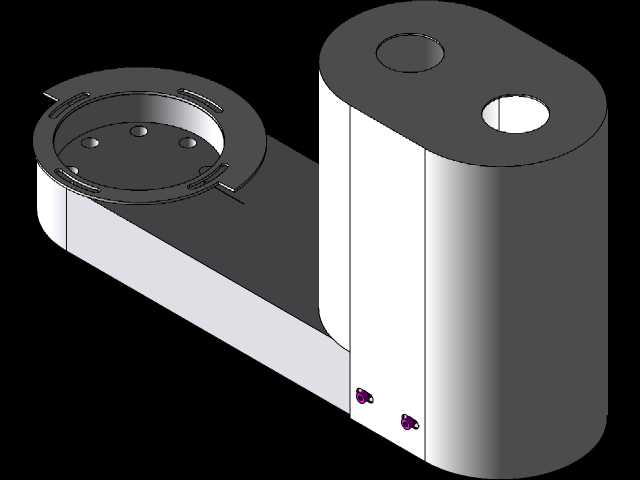

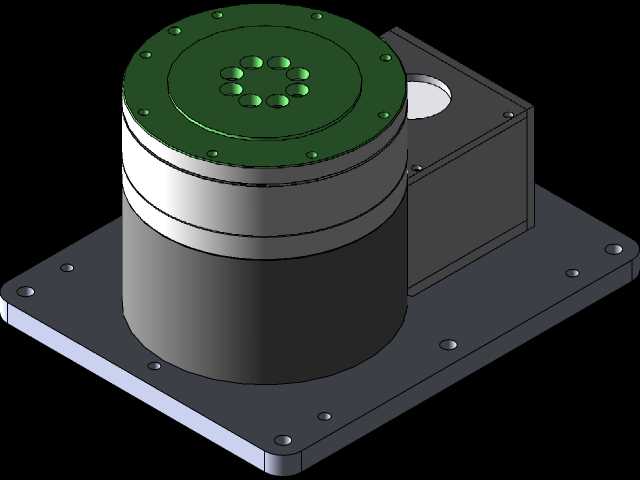

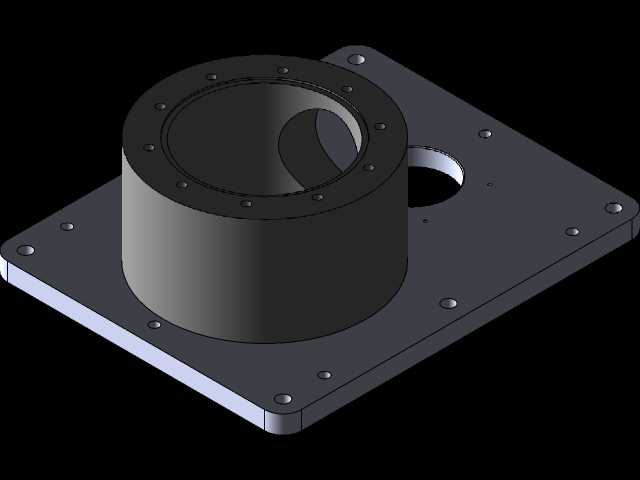

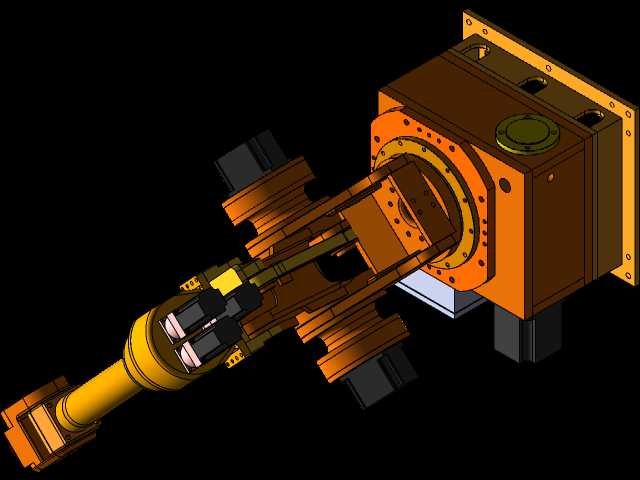

　　从实际应用场景来看，这类构件常配套在带外部回转轴的焊接工作站中，针对圆形法兰环焊、管道环缝焊接、轮毂类零件周向焊接等工况，安装在变位机与机器人末端的衔接位置，其环形内孔需要匹配待焊工件的外径，保证焊枪能够沿着环形轨迹完成整周焊接作业，不需要二次装夹工件，大幅提升环形焊缝的焊接一致性，减少人工补焊的工作量。在商用车储气筒焊接、管道预制厂的管段对接焊、风电法兰环焊等场景中，这类构件的精度直接决定了整周焊缝的气密性与结构强度，一旦构件的同轴度超差，会导致焊枪与焊缝的距离出现周期性波动，直接影响焊接电弧的稳定性。

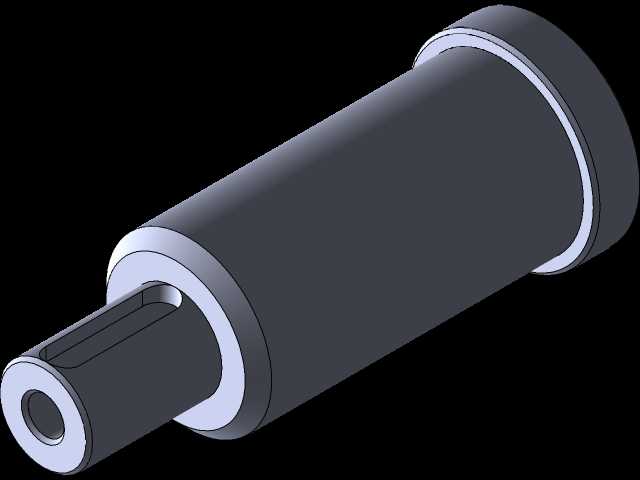

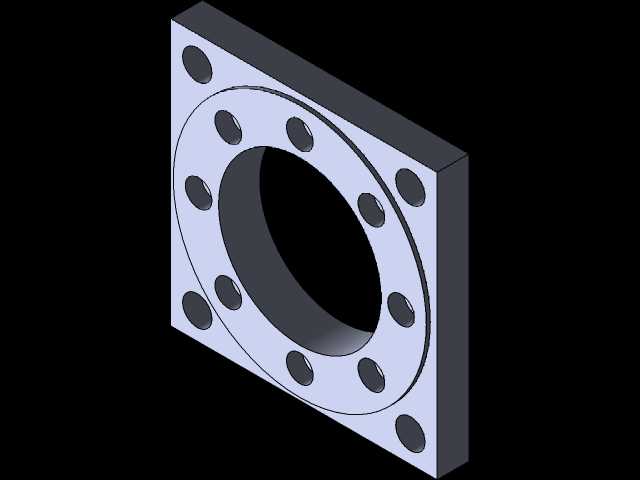

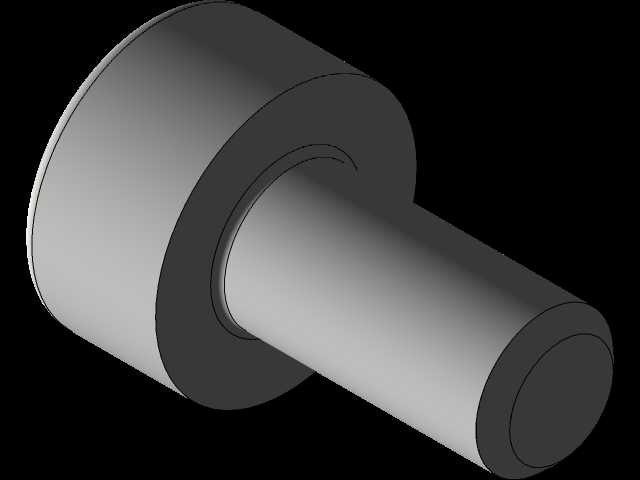

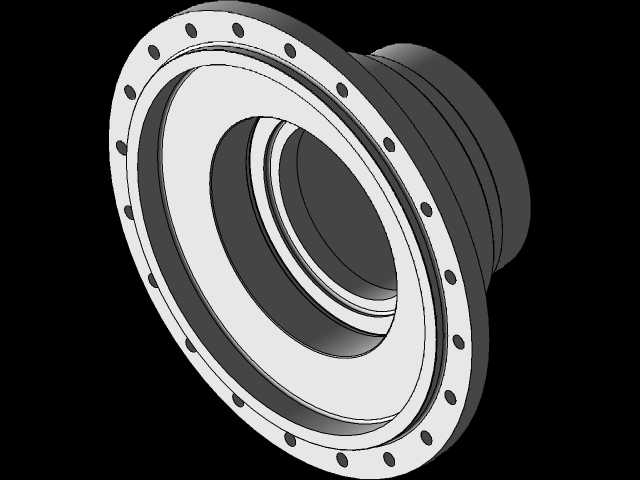

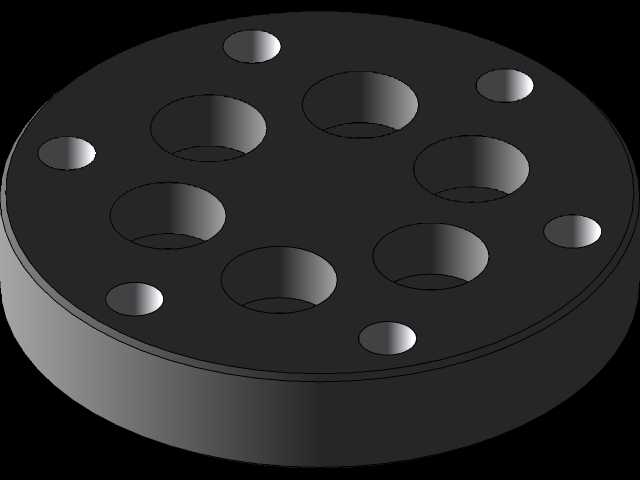

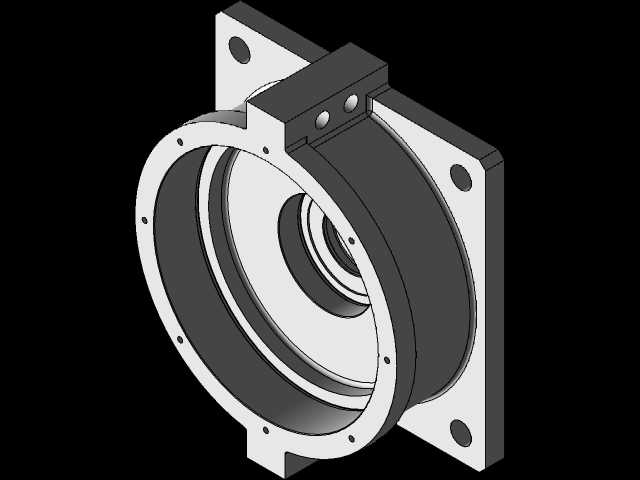

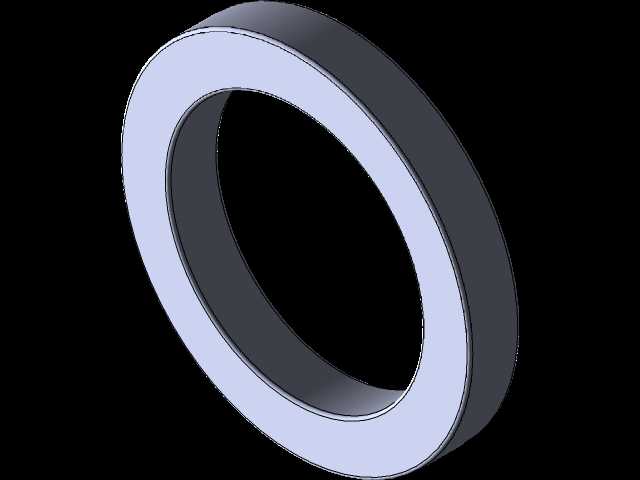

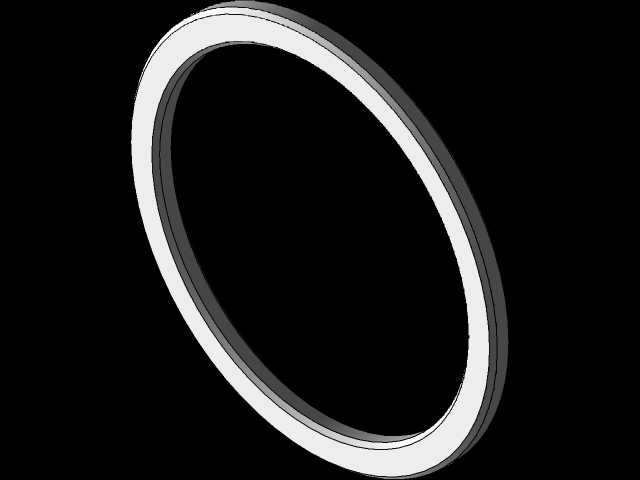

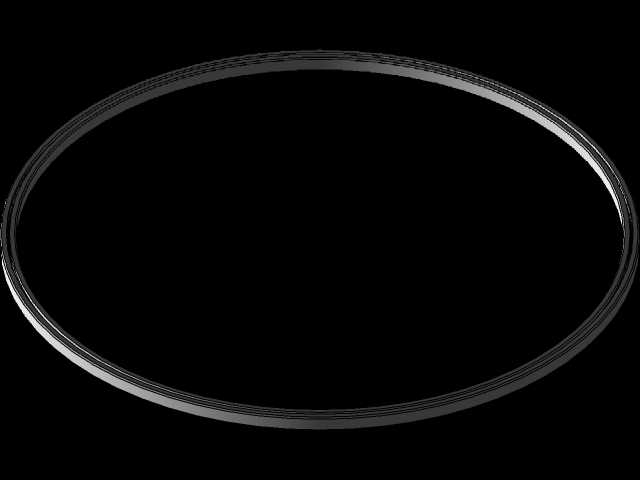

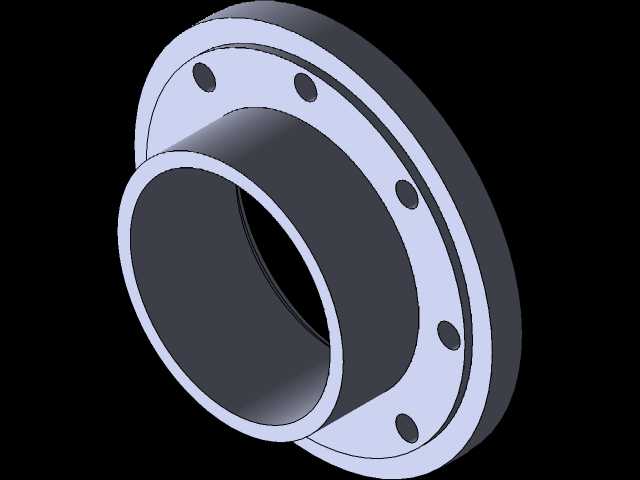

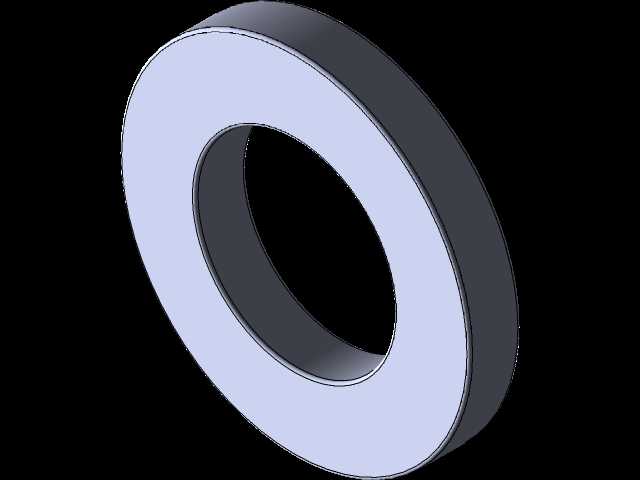

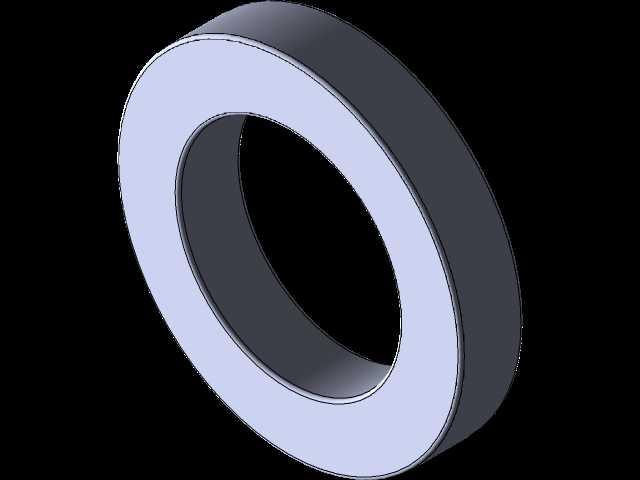

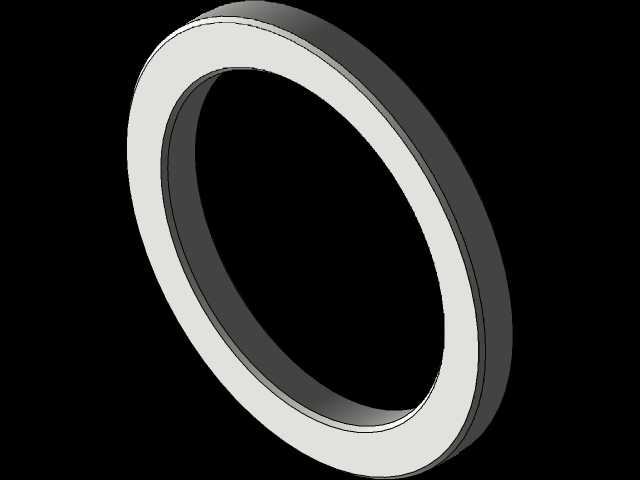

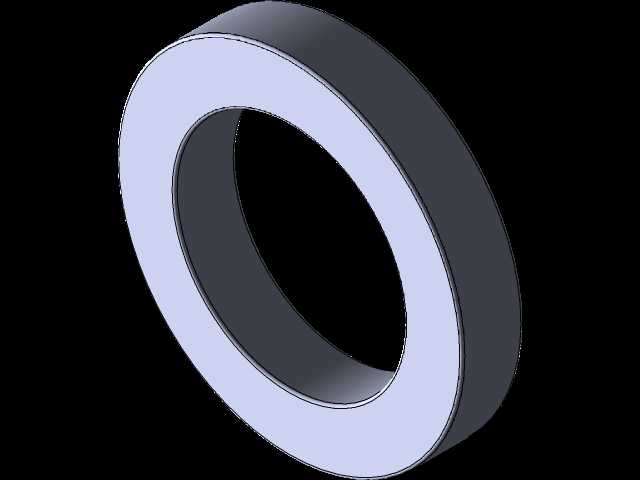

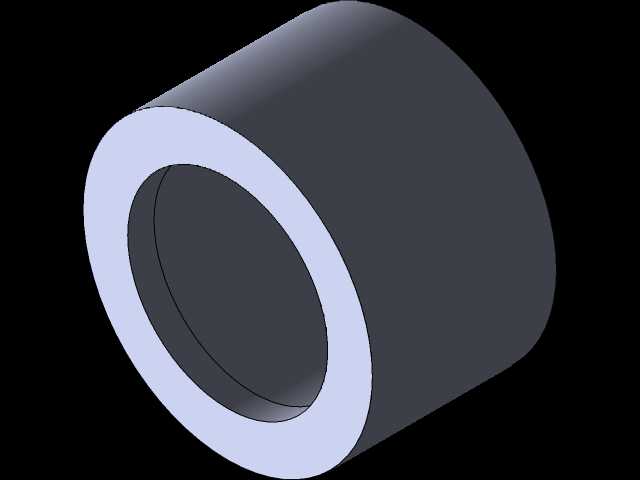

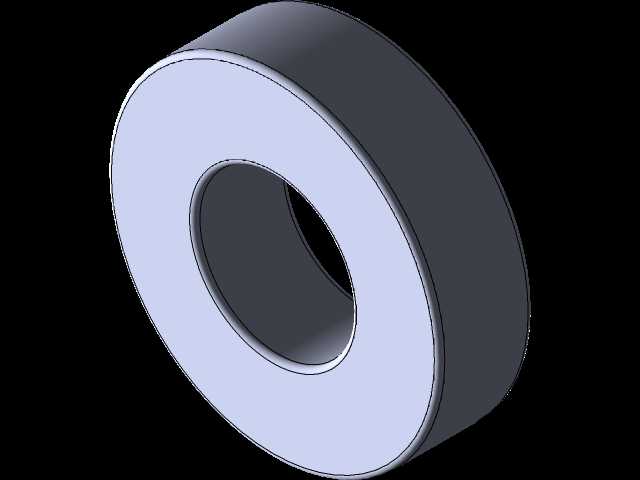

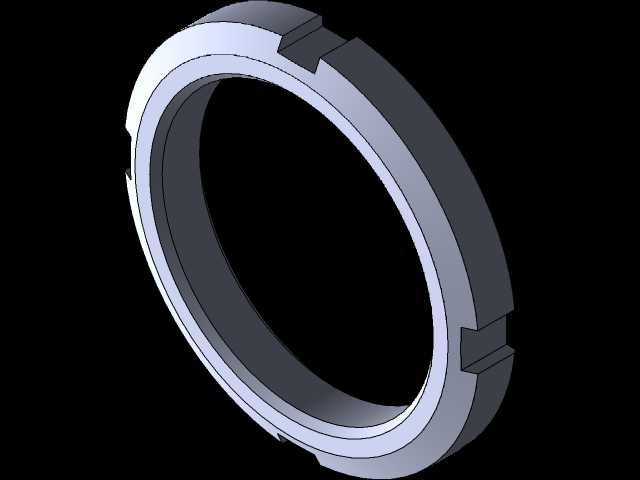

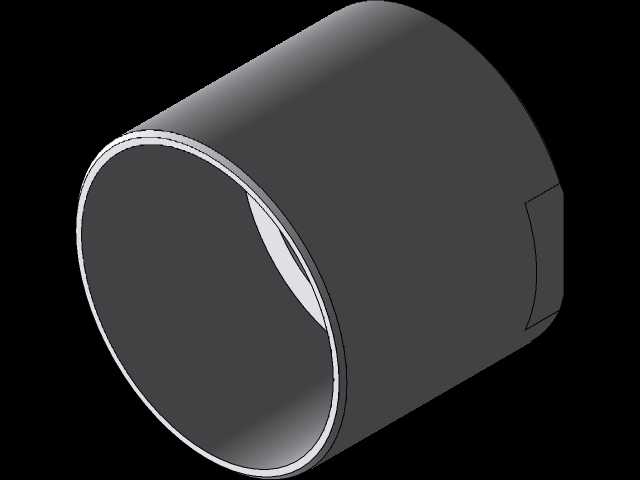

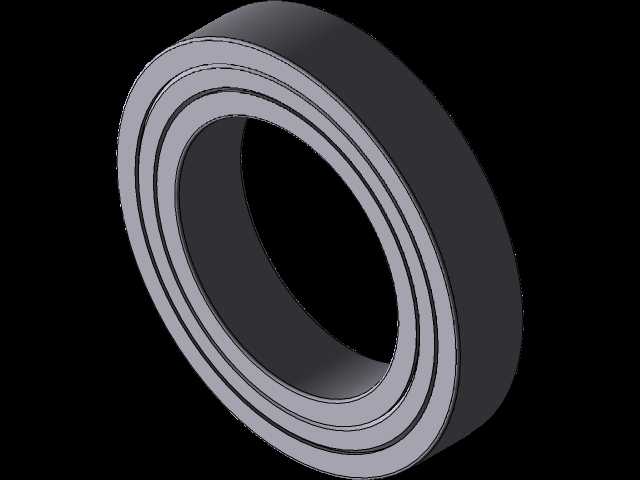

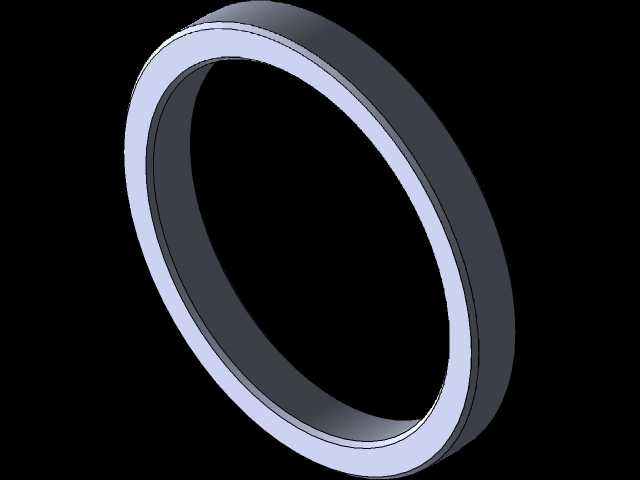

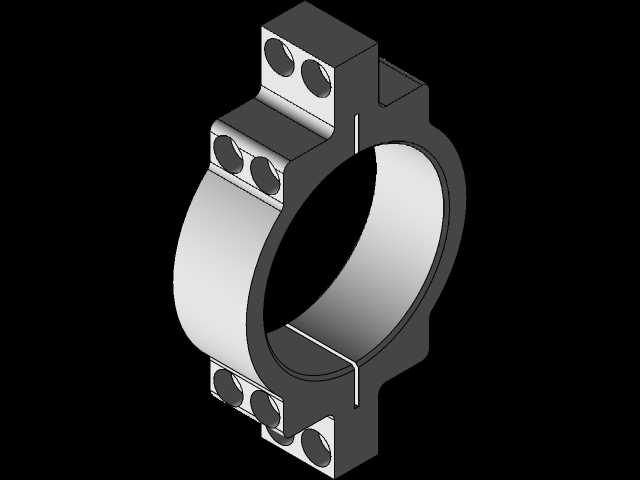

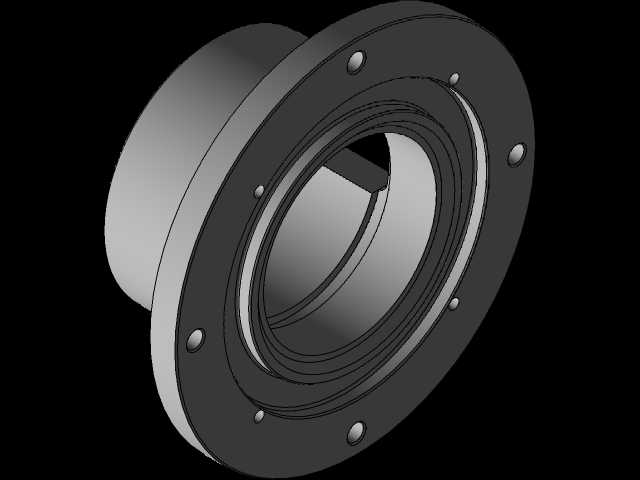

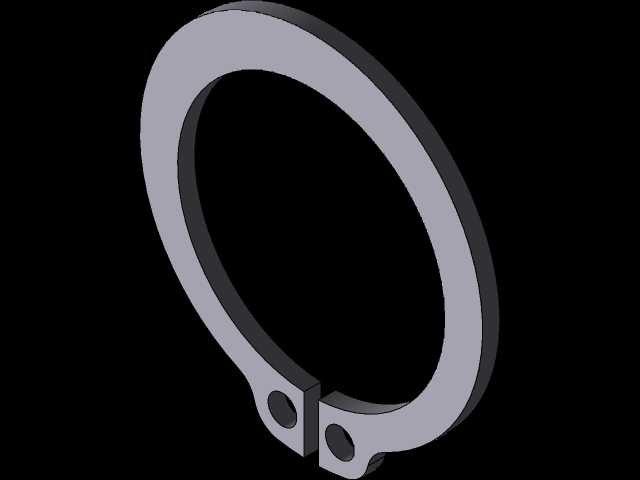

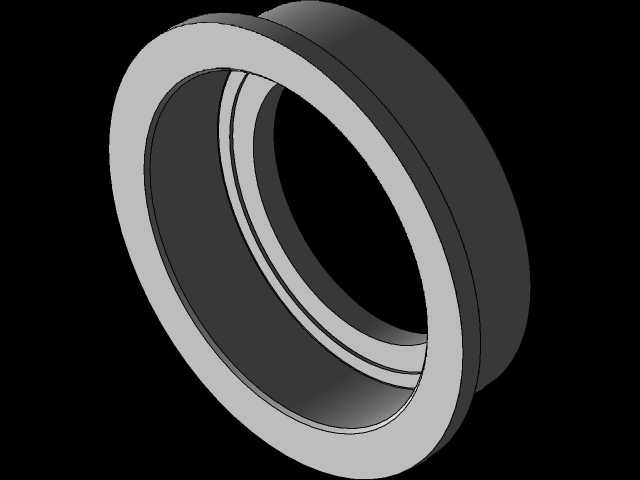

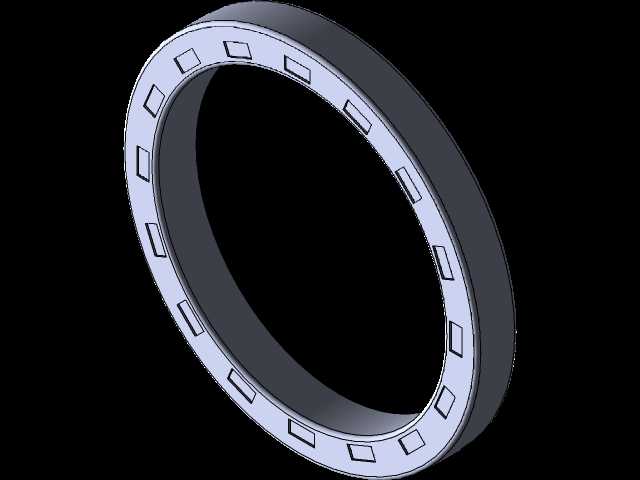

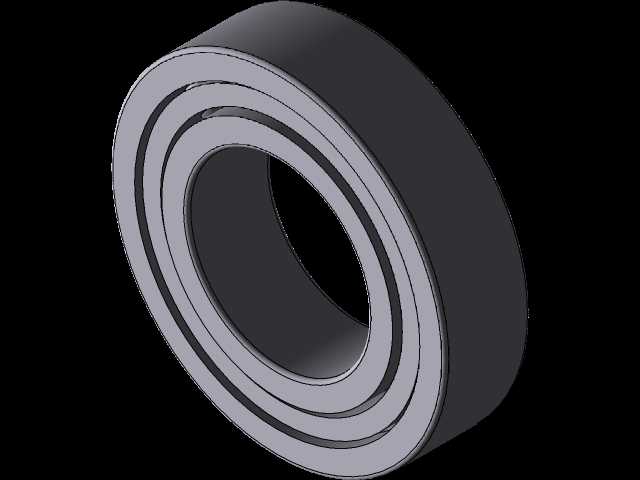

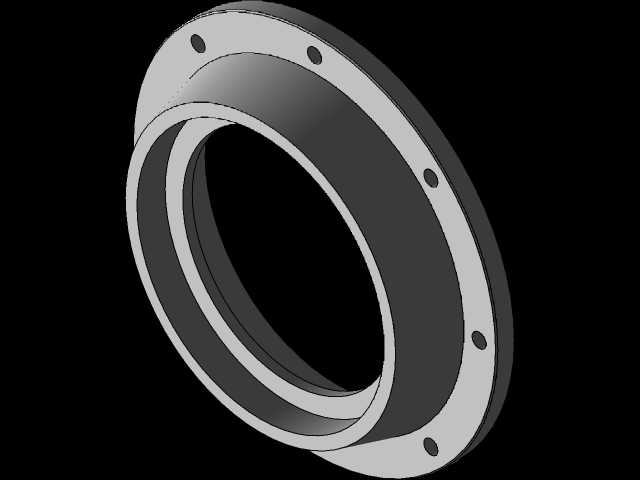

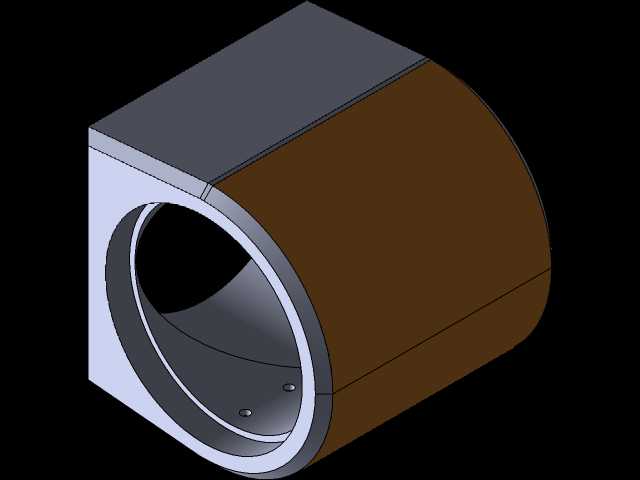

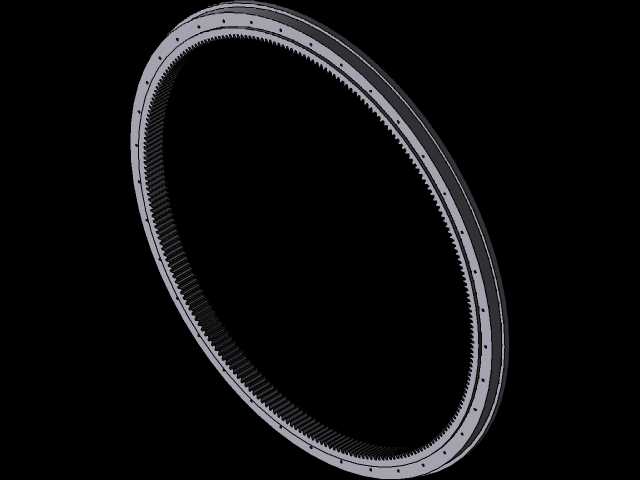

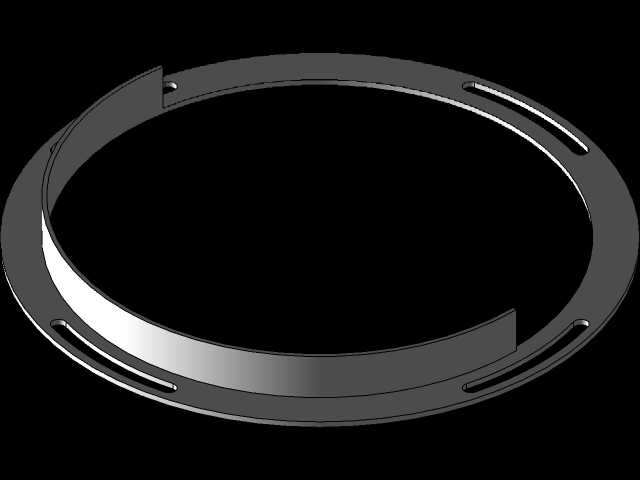

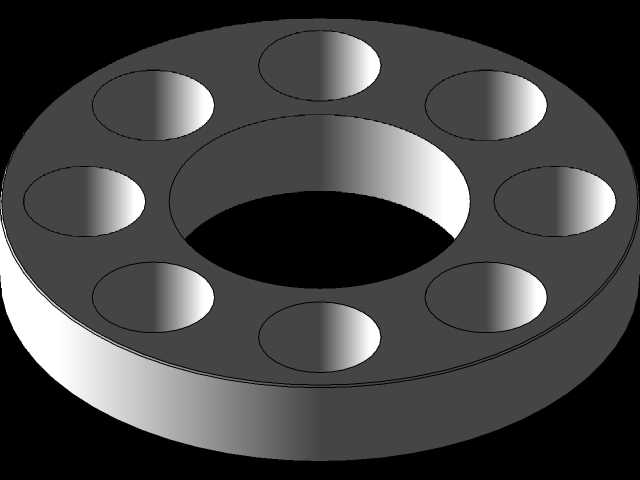

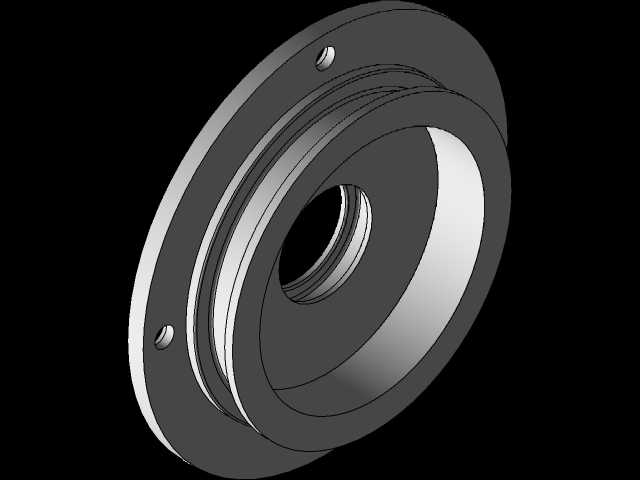

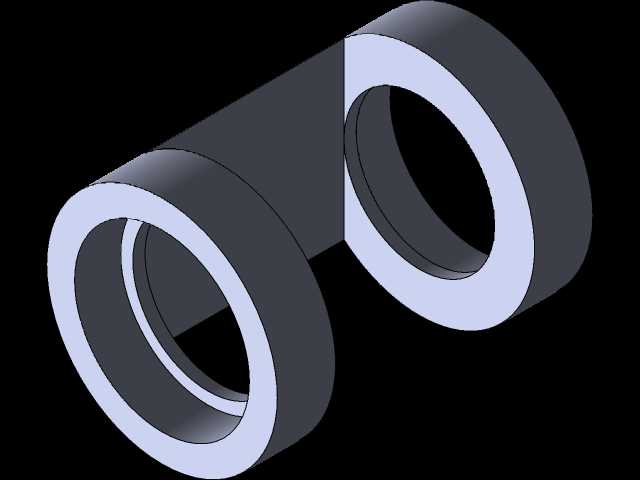

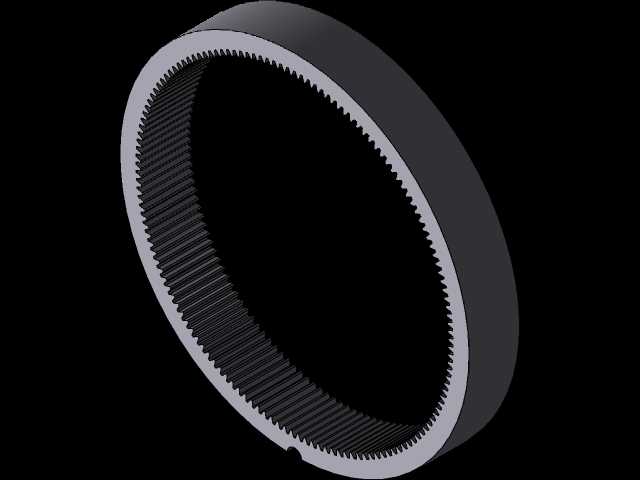

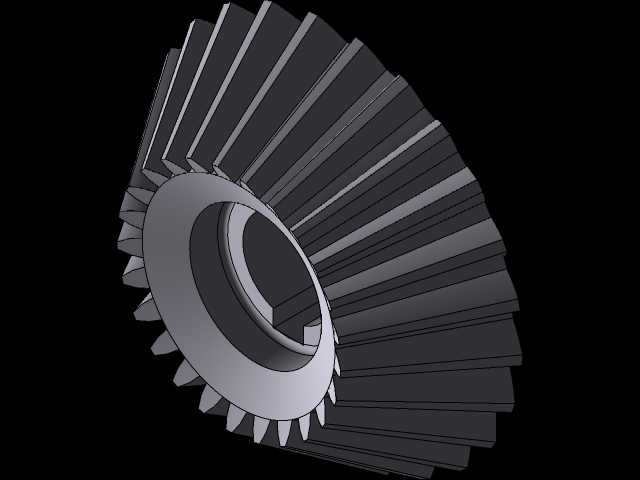

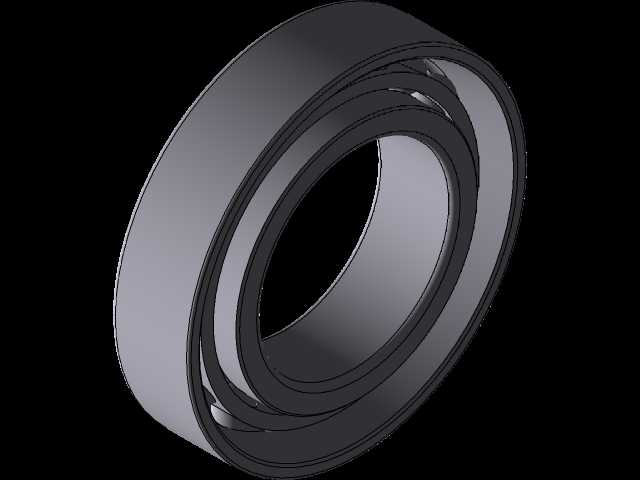

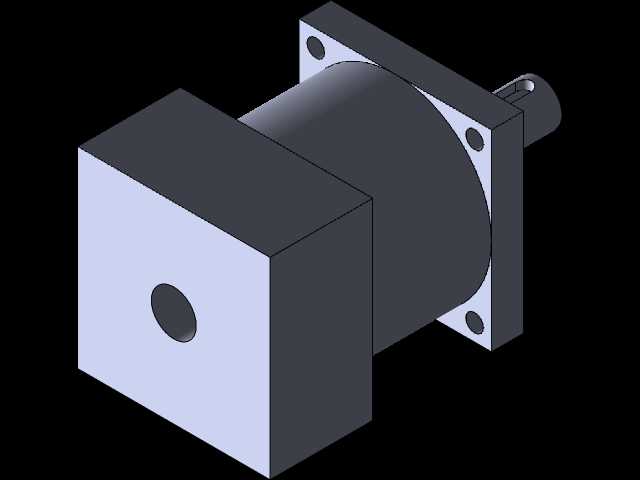

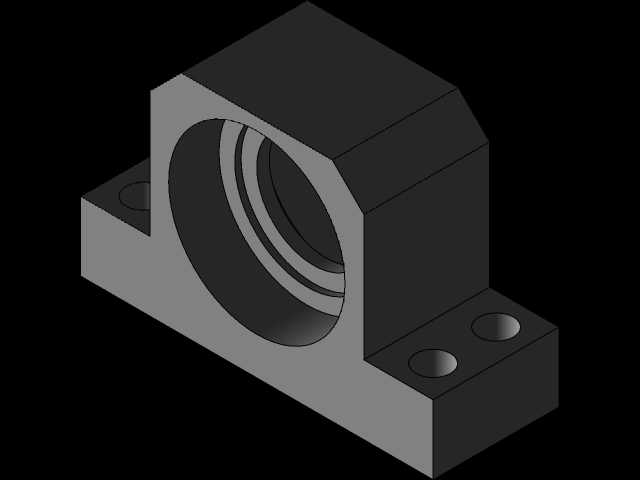

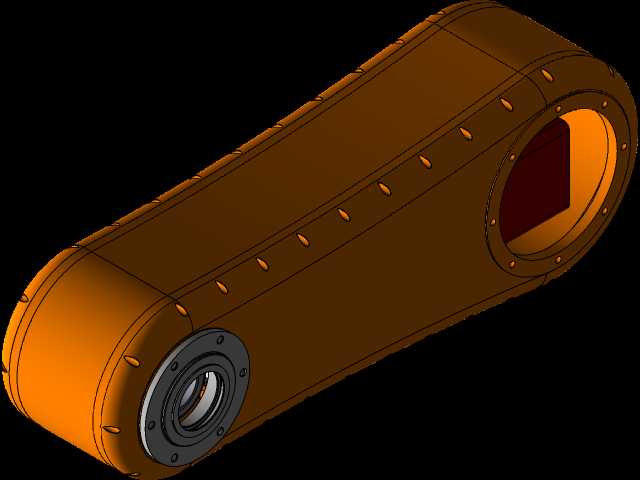

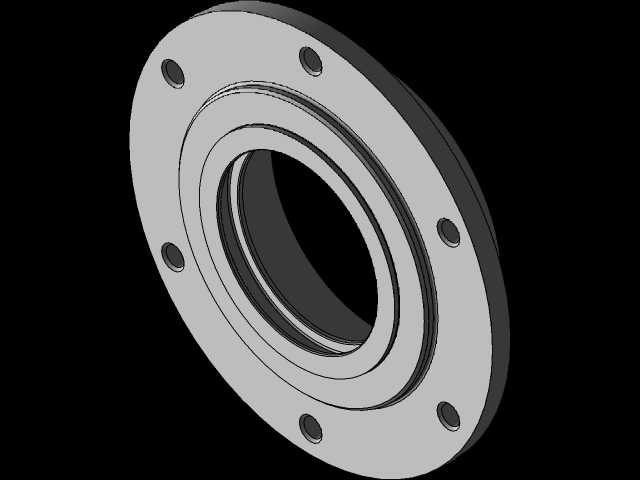

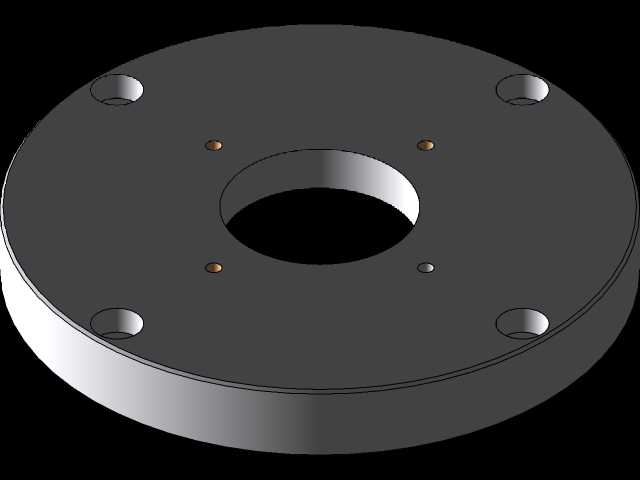

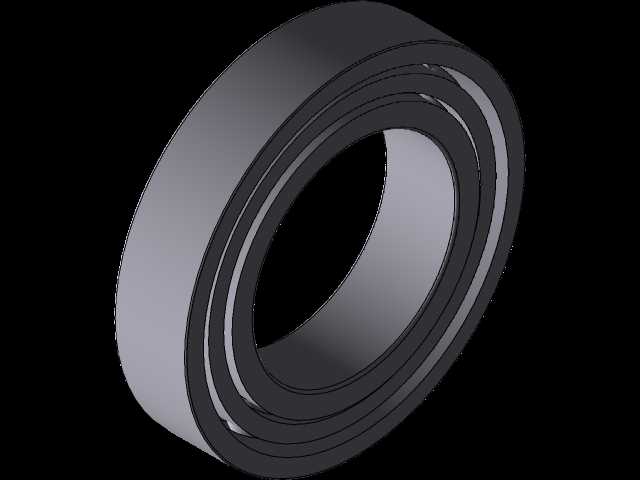

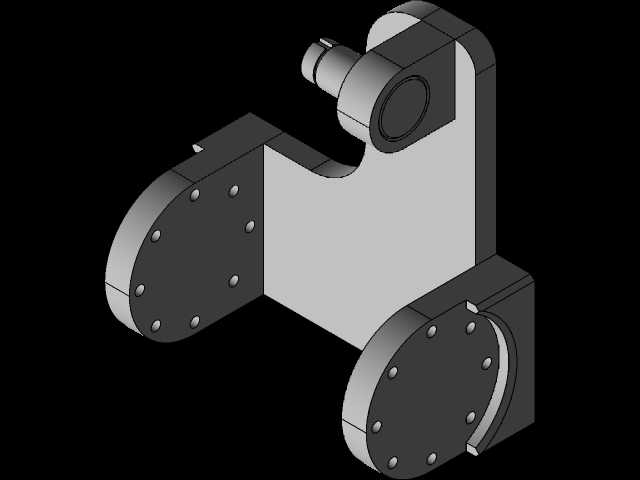

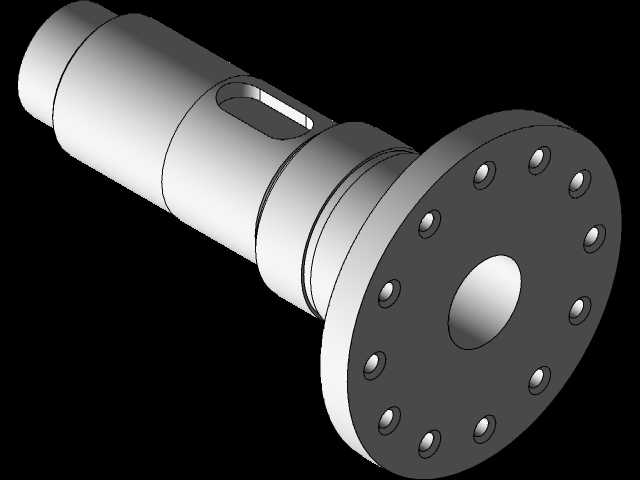

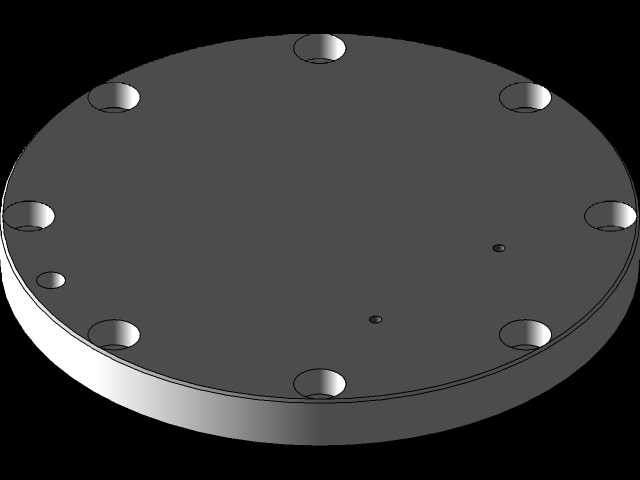

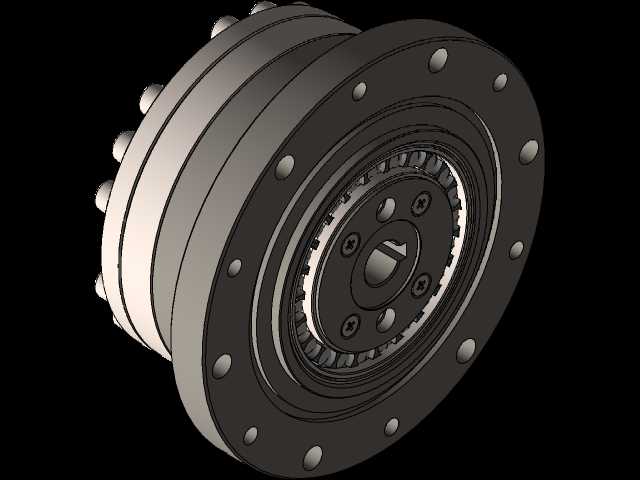

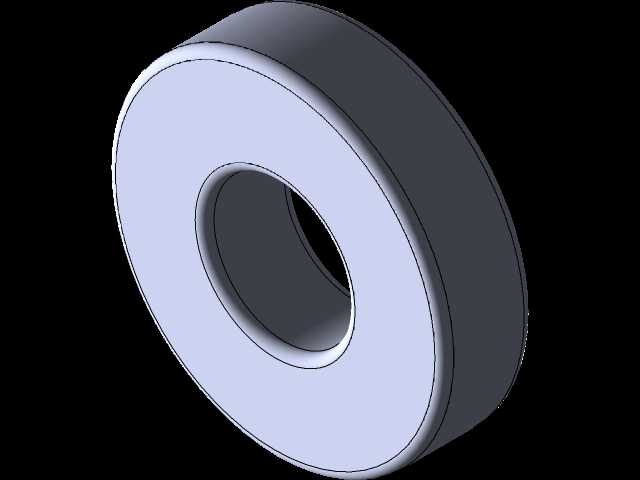

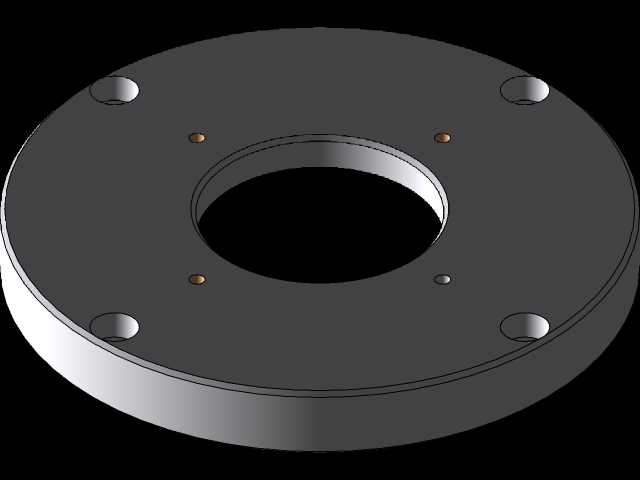

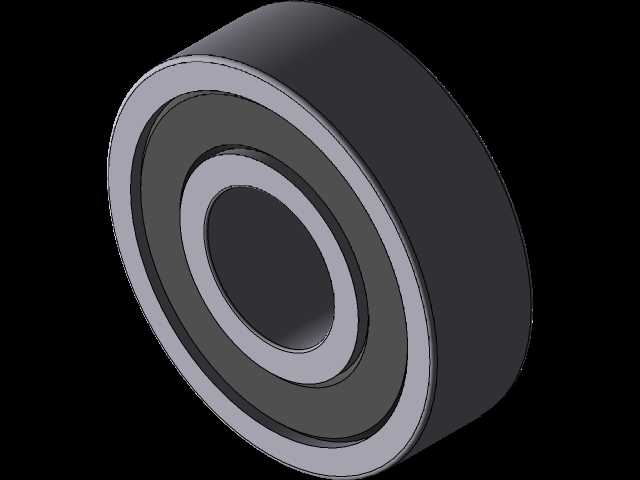

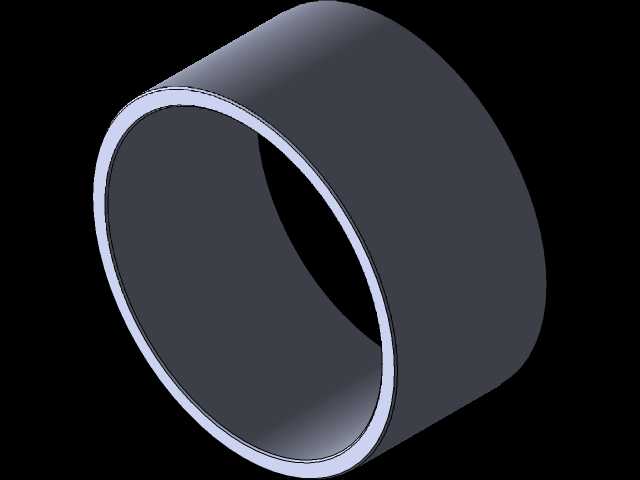

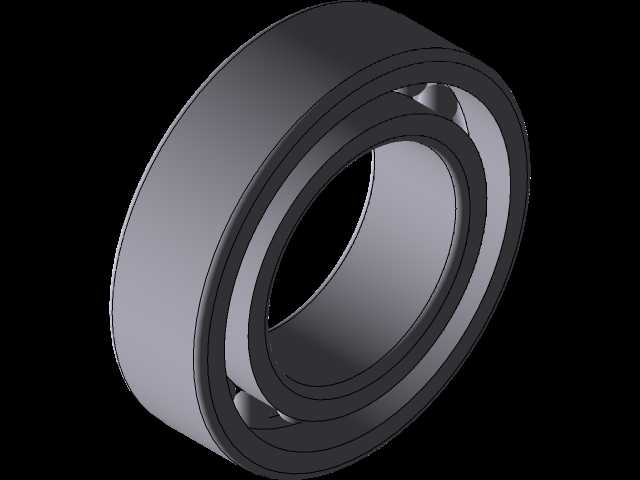

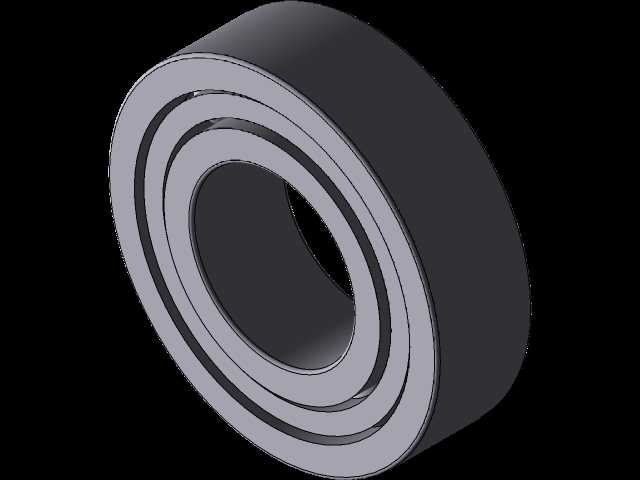

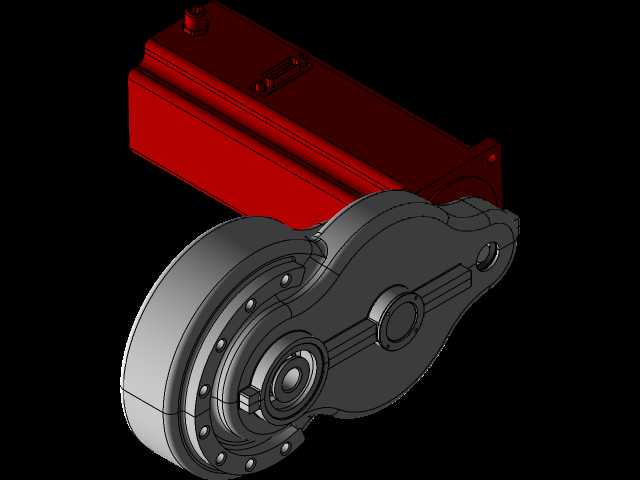

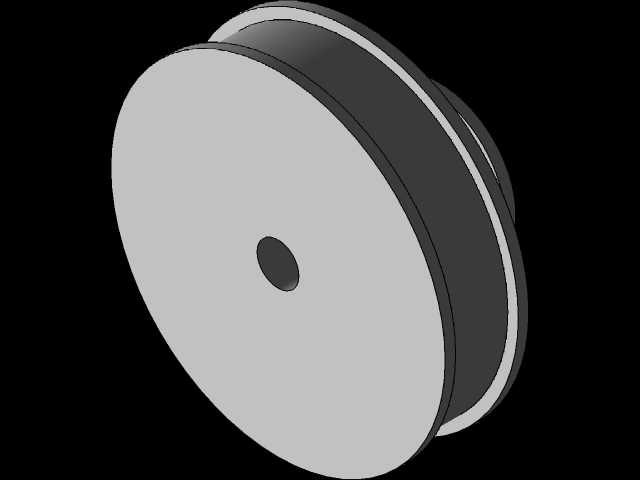

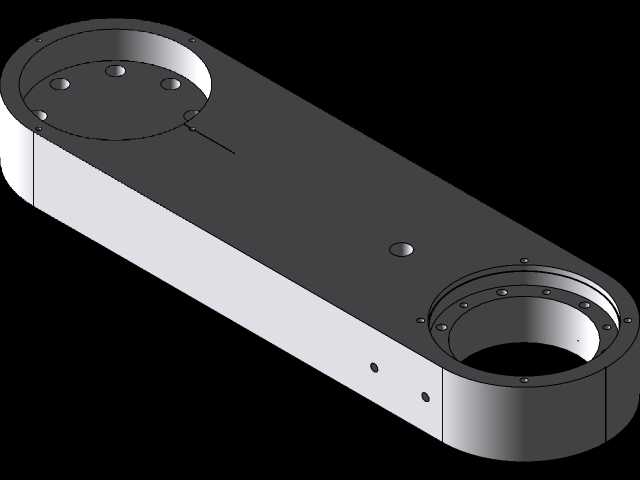

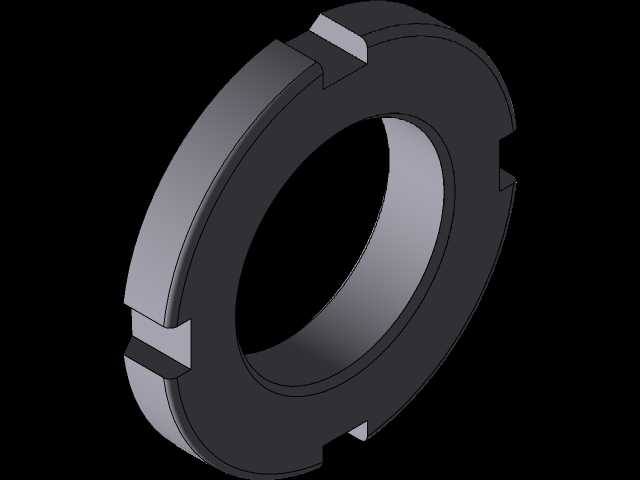

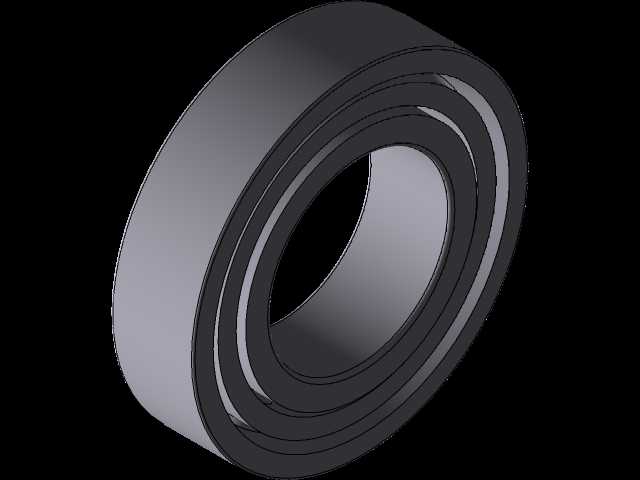

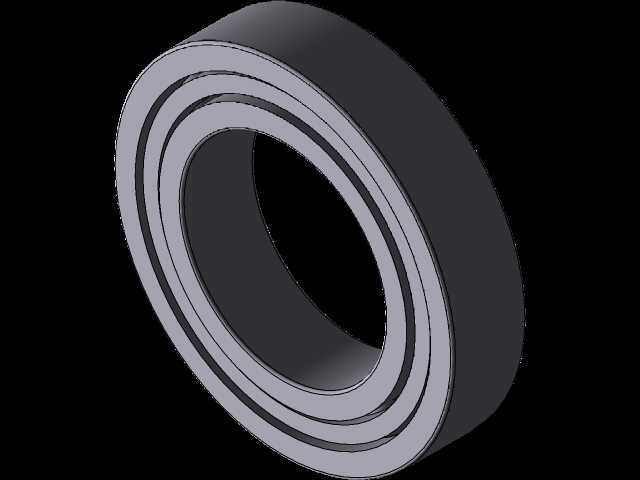

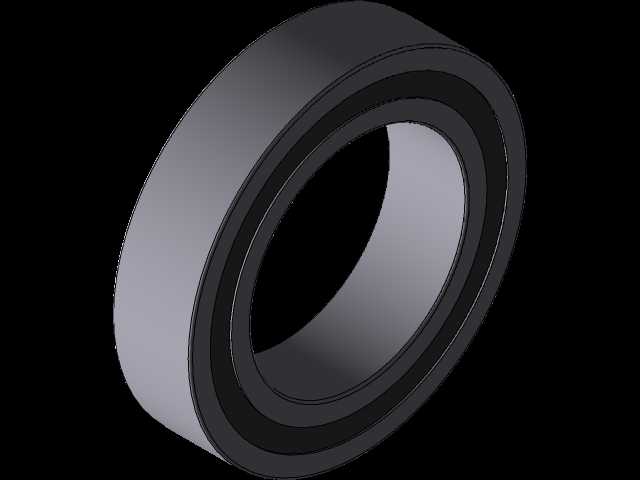

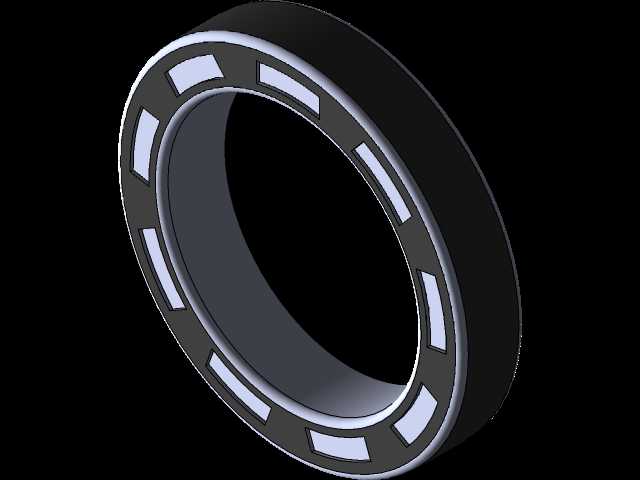

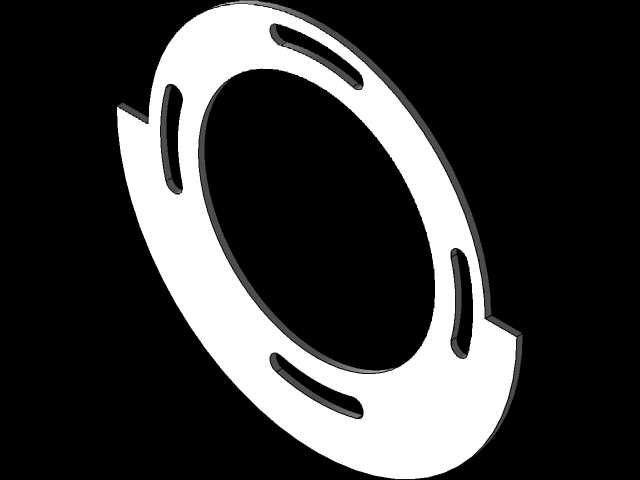

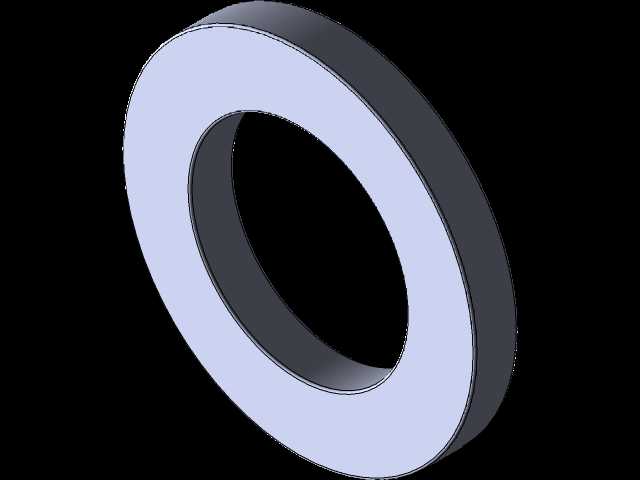

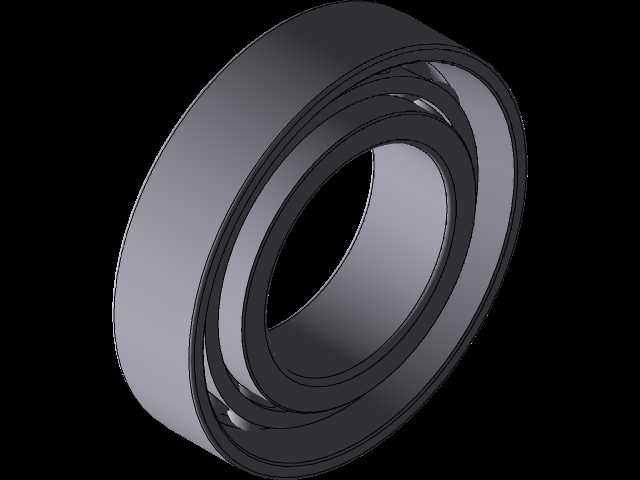

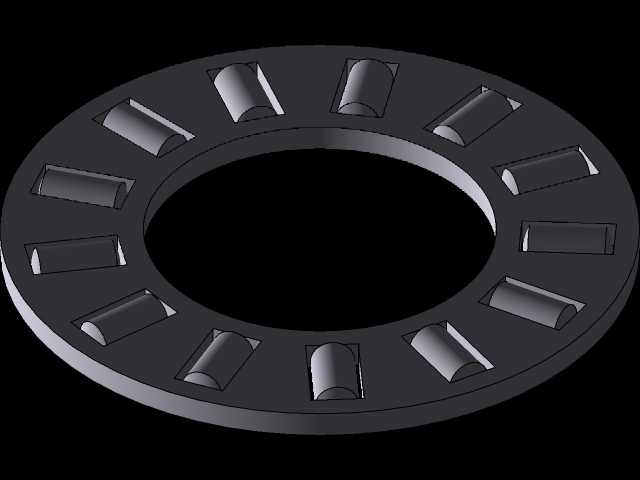

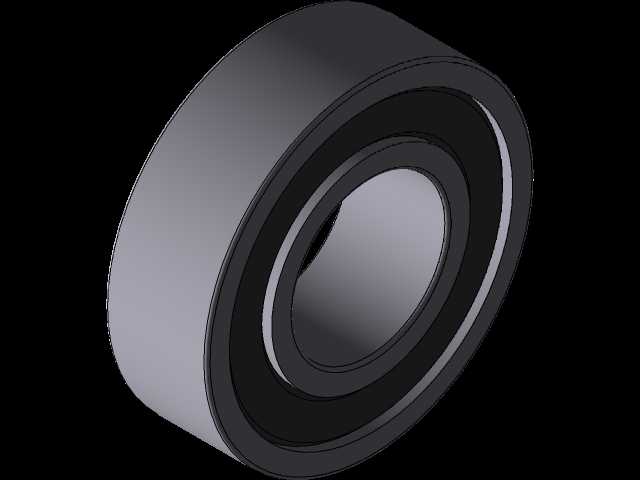

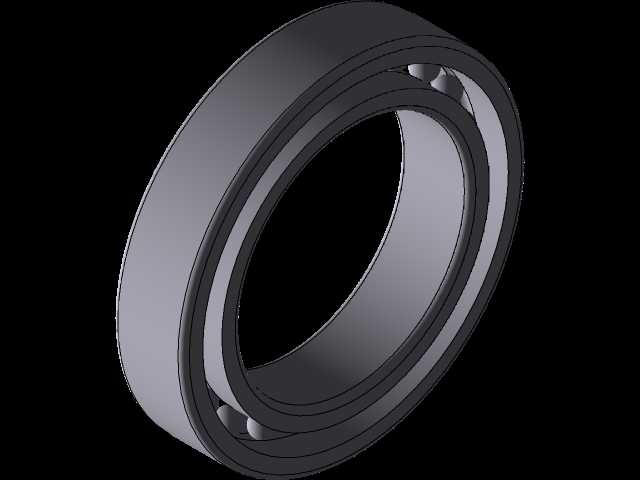

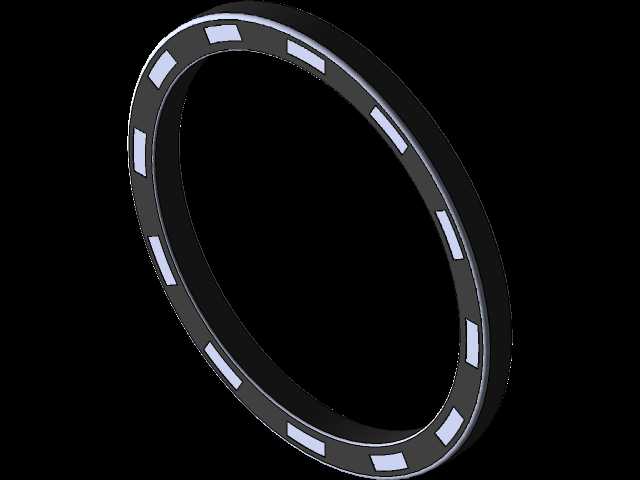

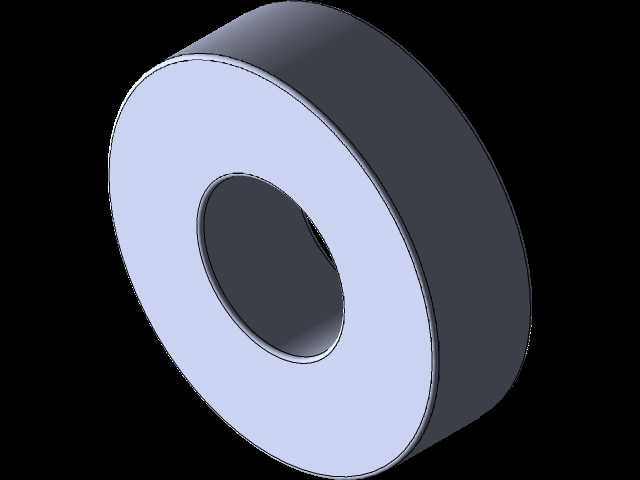

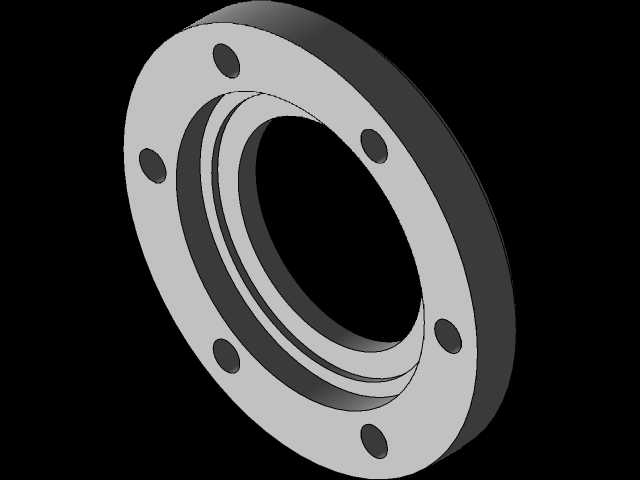

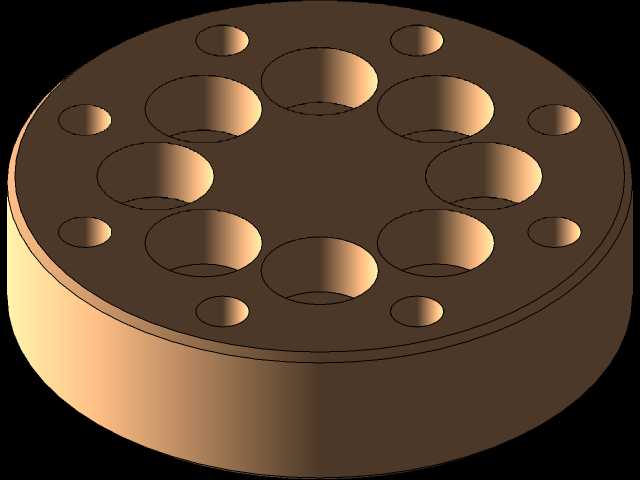

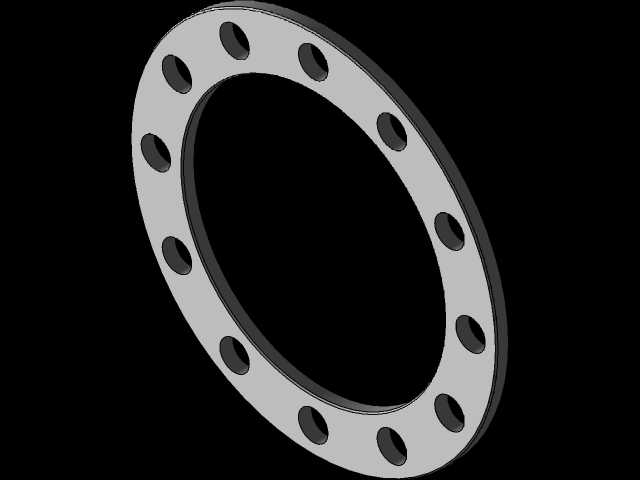

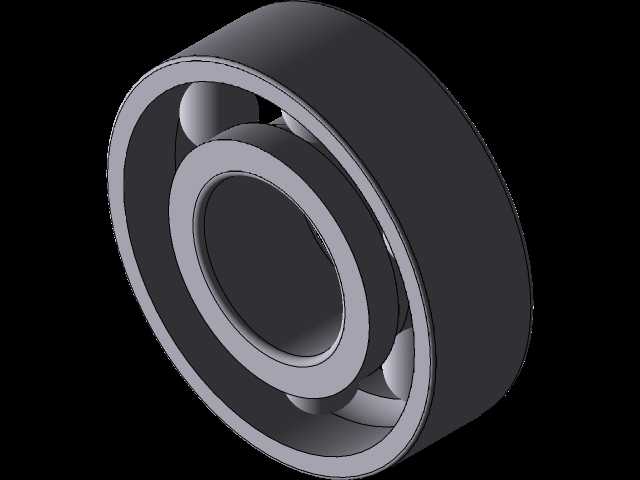

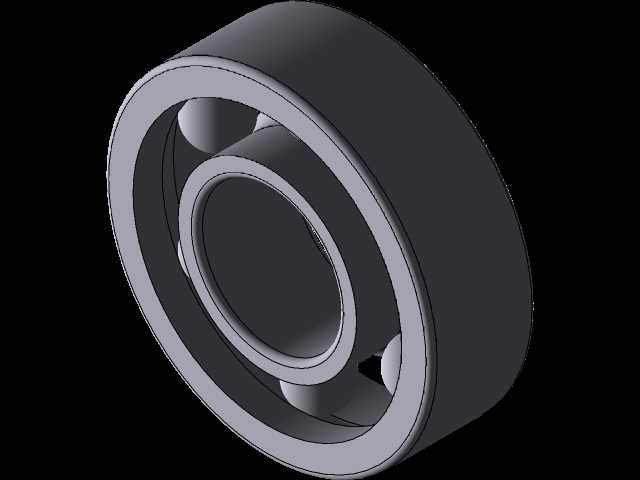

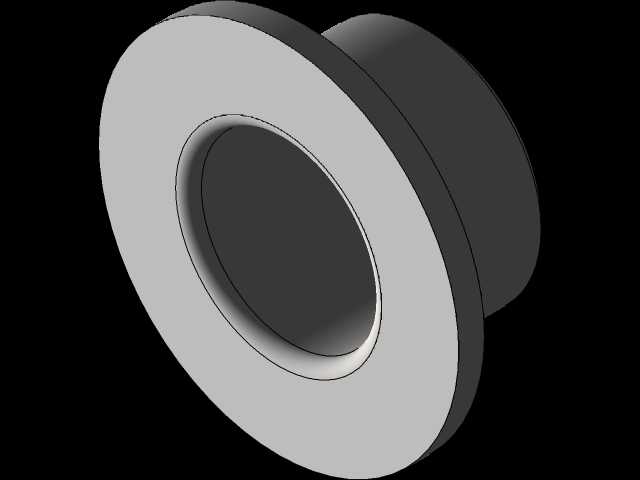

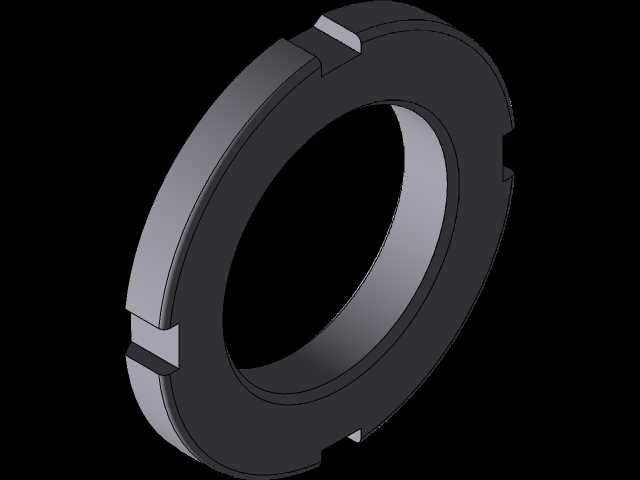

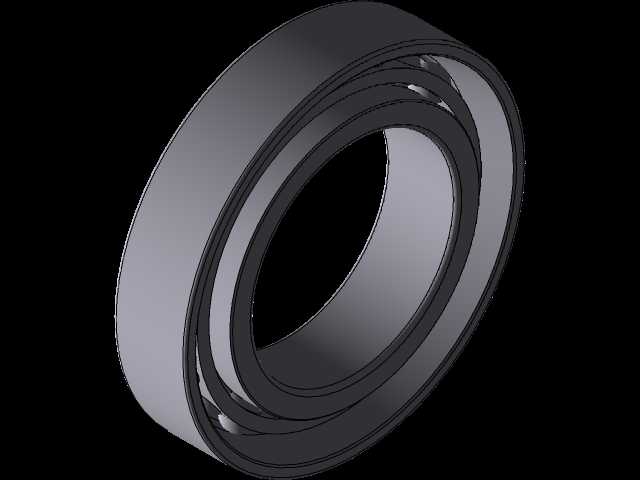

　　从功能特性上看，该构件采用实体结构设计，整体为等截面环形回转体，壁厚均匀，既能够保证焊接过程中大电流通过时的导电截面积，避免局部过热烧蚀，也具备足够的结构刚度，在焊枪夹持机构往复运动、频繁启停的工况下，不会出现结构变形导致的回转间隙。构件的两个端面均做了平面度处理，安装时能够与相邻的绝缘基座、导电铜盘完全贴合，减少接触电阻，降低焊接过程中的发热损耗；环形外圆做了粗糙度控制，能够适配回转支撑的轴承内圈配合，保证周向转动时的顺滑度，避免卡滞导致机器人报警停机。

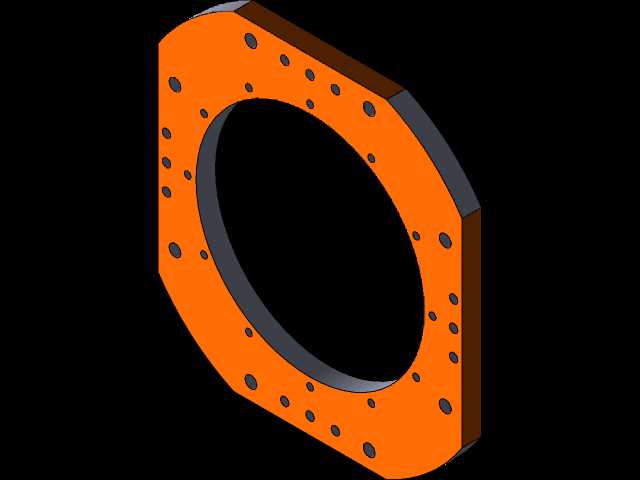

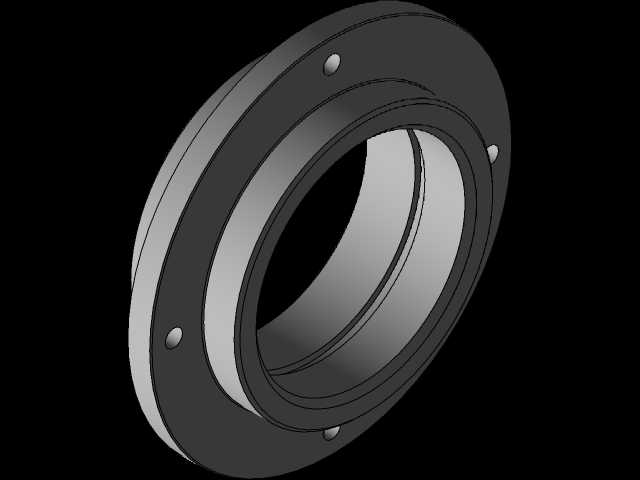

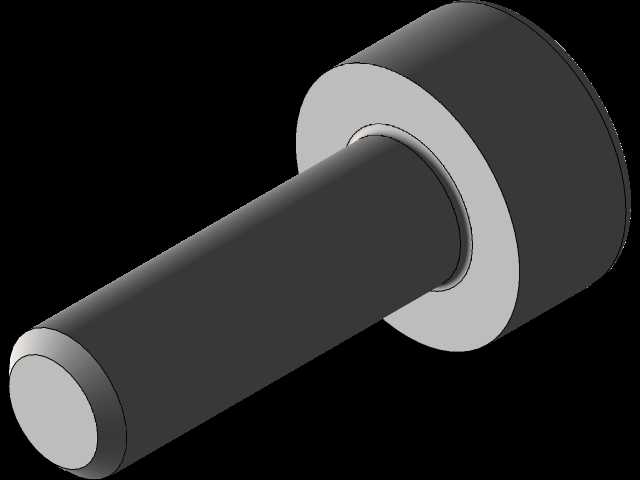

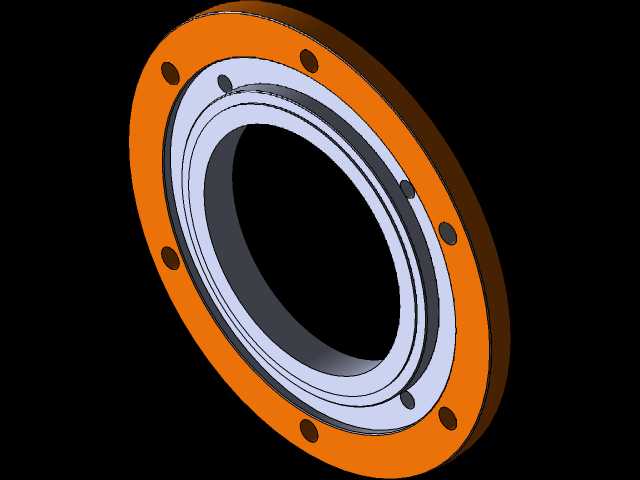

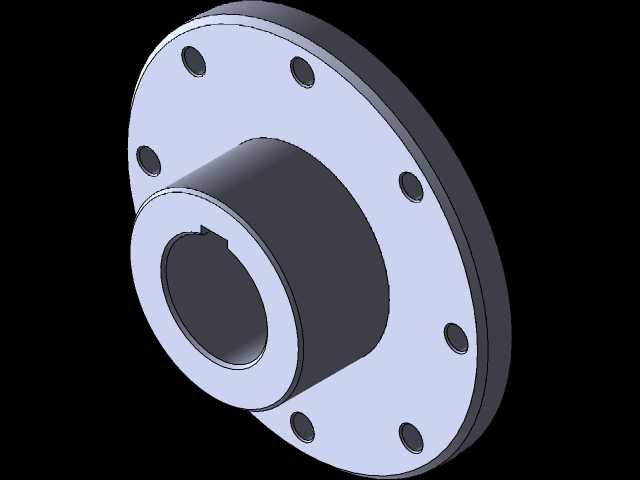

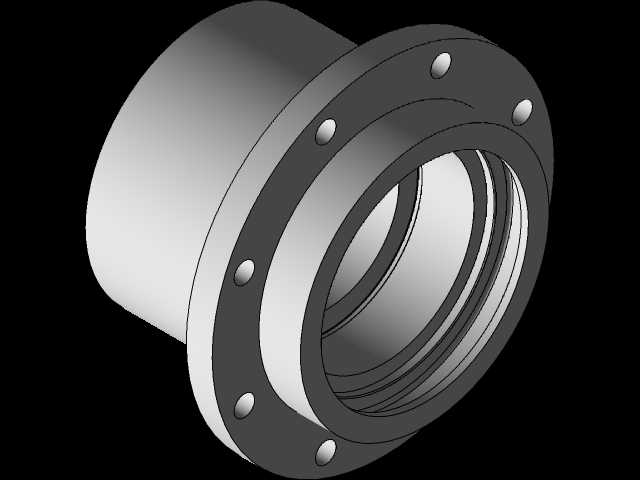

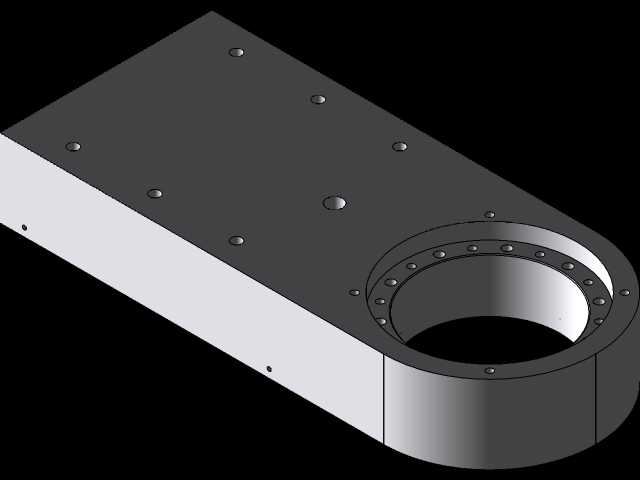

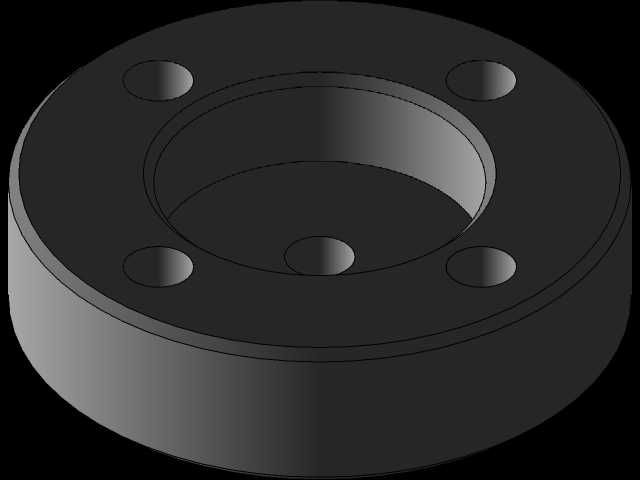

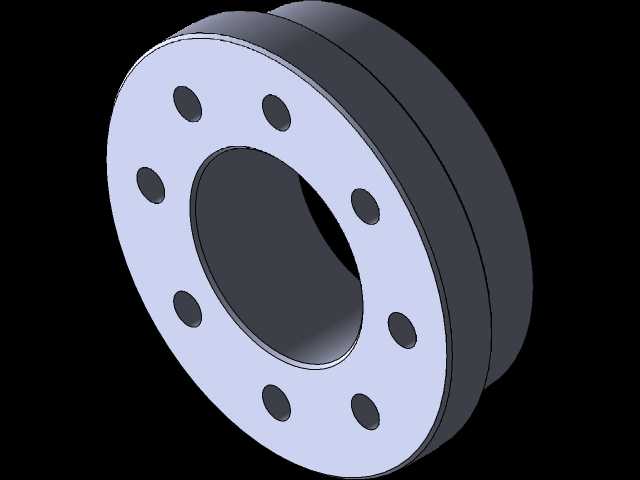

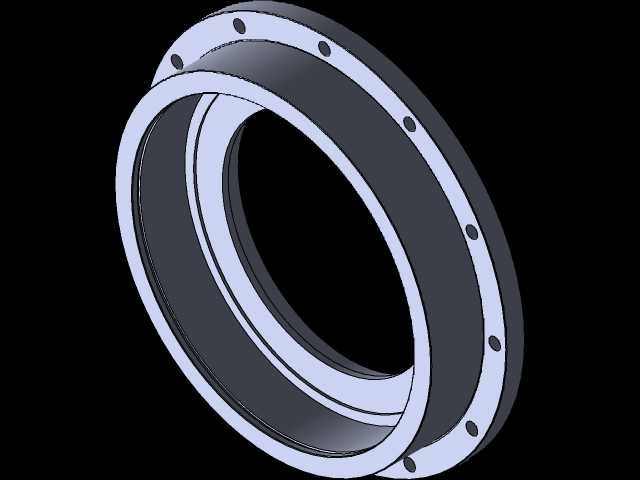

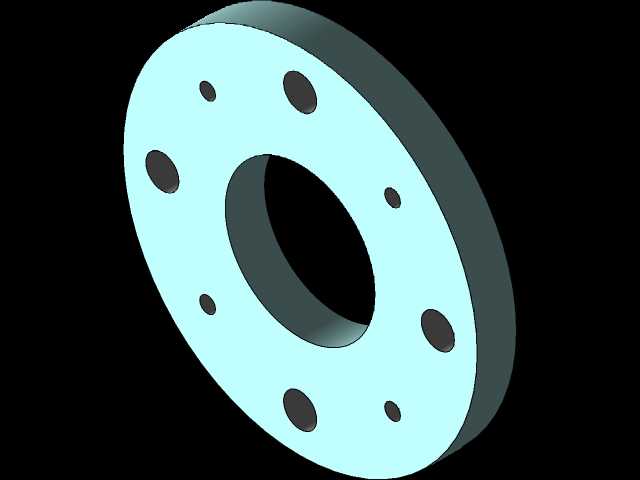

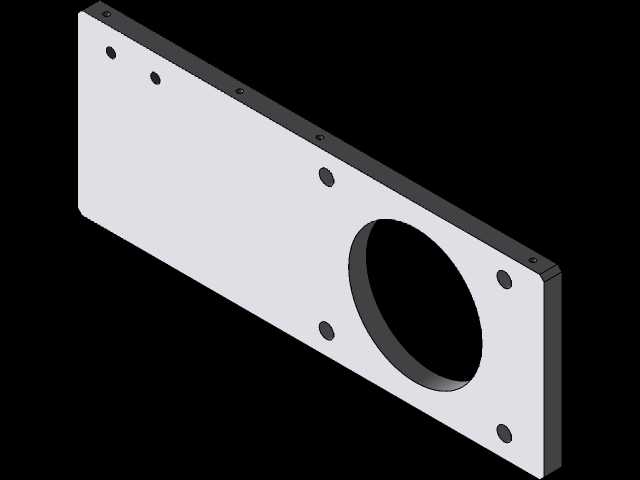

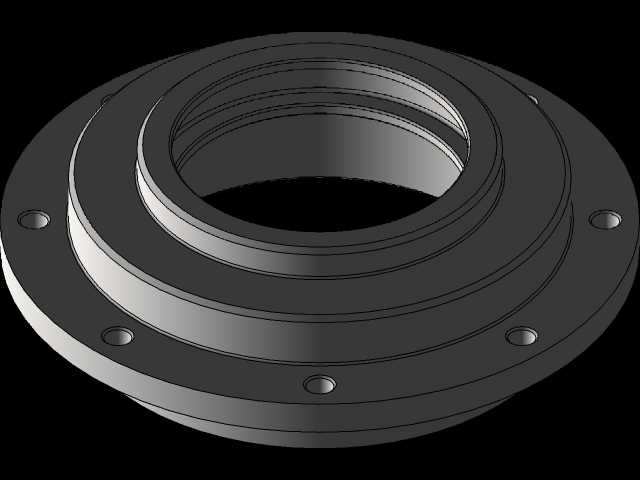

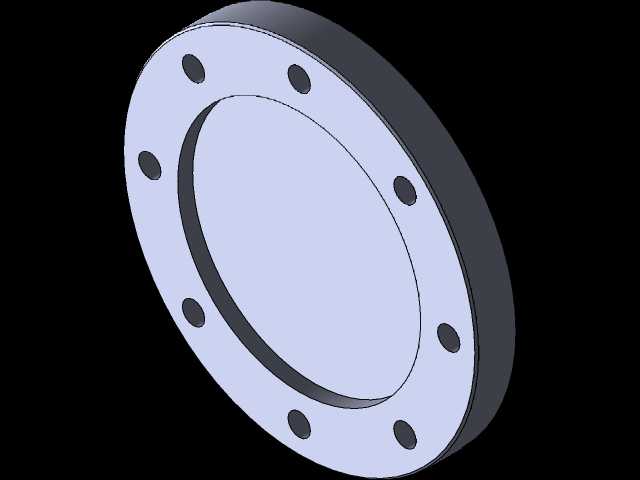

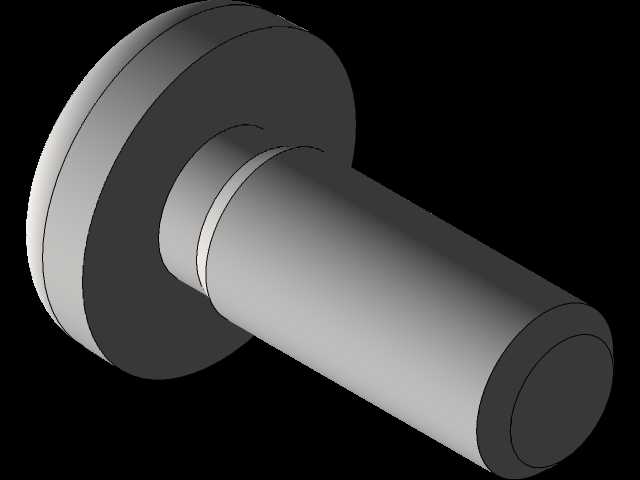

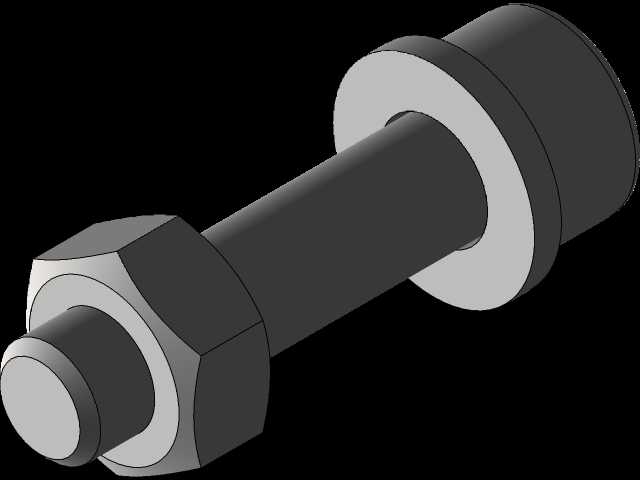

　　设计过程中，首先需要匹配对应焊接工作站的额定焊接电流，确定环形构件的径向壁厚，保证电流密度在铜质或铜合金构件的允许范围内，避免长期大电流作业下出现过热软化；其次要根据待焊工件的最大外径确定环形内孔尺寸，预留足够的焊枪作业空间，同时要考虑焊枪的摆幅范围，避免焊枪摆动过程中与环体内壁发生干涉。安装边界方面，构件的轴向厚度需要匹配末端法兰的安装空间，端面的安装孔位需要与机器人末端法兰、变位机回转盘的孔位完全对应，保证同轴度公差控制在0.05mm以内，避免转动时出现偏心抖动；外圆与回转支撑的配合公差选用过渡配合，既保证装配便利性，也能控制回转间隙在0.02mm以内，保证焊枪的轨迹精度。

　　在结构细节处理上，构件的棱边均做了倒角处理，避免安装过程中割伤绝缘套管与线缆，同时也能减少高压电场下的尖端放电现象；环形内壁做了防锈与防飞溅涂层处理，避免焊接过程中飞溅的焊渣粘附在内壁上，影响工件的装夹与焊枪运动。不同于普通的机加工环形零件，这类焊接配套构件需要兼顾导电性能与结构强度，设计时需要平衡材料厚度与整体重量，避免过重的构件增加机器人末端的负载，影响机器人的运动速度与定位精度，同时也要保证长期反复热冲击下的结构稳定性，不会因为焊接热辐射导致构件变形，影响长期使用精度。在实际产线调试中，这类构件的安装精度需要配合机器人TCP标定同步进行，保证环形轨迹与焊缝中心的重合度，才能最大化发挥自动化焊接的效率优势，减少后续焊缝打磨、探伤不合格的返工成本。
