PCB加工用手动压合工装结构设计

　　在PCB小批量打样、实验室试制以及中小批量电子组装产线的预压工序里，这类手动压具的应用场景非常集中，不同于全自动压合设备动辄数十万的投入与固定节拍的限制，这类手动结构的压具更适配多品种小批量的生产切换需求，不需要外接复杂的气路、液压动力源，仅依靠手动操作即可完成压合作业，在研发打样车间、售后维修工位、小批量试产线的使用频次远高于大型自动化压合设备。从实际用途来看，这款压具核心是完成PCB板与贴合辅料、FPC软板补强片、小型接插件的预压固定，也可用于薄型塑胶件、小型五金冲压件的压装铆接前的预定位压合，压合过程中压力输出平稳，不会因为冲击力过大造成PCB基板开裂、铜箔脱落或者元器件损伤，相比直接用手按压或者普通台钳夹持的作业方式，压合平面的平行度更有保障，能有效避免压合偏位、局部压力过大导致的工件报废。

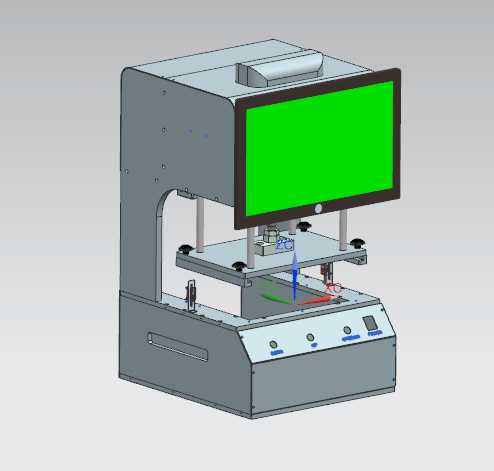

　　从功能特性上拆解，这款压具采用上下双层板式导向结构，四根垂直导向柱保证上压合板在下行过程中始终保持水平状态，不会出现偏斜卡滞的问题，上压合板与下压合台的平行度公差可以控制在0.05mm以内，满足PCB压合时对平面度的严苛要求。设备上部集成的显示模块可以实时显示压合行程、当前压力数值，方便操作人员根据不同工件的压合工艺要求调整下压行程，避免过压或者压合不到位的问题；下压合台面上预留了定位销安装孔位，可以根据不同尺寸的PCB板快速更换定位治具，切换不同产品的压合作业时，仅需要更换定位块、调整上压合板的行程限位块即可，不需要对设备主体结构做改动，换型时间可以控制在十分钟以内，非常适配多品种小批量的生产节奏。操作面板上设置的控制按钮与急停开关，兼顾了手动操作的便捷性与作业安全性，压合作业时操作人员双手放置在安全区域即可触发压合动作，避免压手的安全隐患。

　　在设计思路上，这款压具整体采用框架式焊接结构作为主体承载，底座部分使用加厚钢板焊接后做时效处理，消除焊接内应力，避免长期使用后出现底座变形导致压合平面倾斜的问题；导向部分选用直线轴承配合光轴导向，相比普通的导套导柱结构，运动阻力更小，长期使用磨损量更低，维护时仅需要定期加注润滑脂即可，不需要频繁更换导向配件。压合动力部分采用手动杠杆结构配合可调式压力弹簧，操作人员扳动操作手柄时，通过杠杆放大作用力，配合弹簧的缓冲作用，让压合力输出呈现线性上升的状态，不会出现刚性冲击，压合力的大小可以通过调整弹簧预压量来适配不同工件的压合需求，最小压合力可以调整到50N，最大可以输出500N的压合力，覆盖绝大多数PCB压合、小型零件压装的工艺需求。上部的显示模块采用嵌入式安装方式，屏幕做了仰角调整，操作人员站立作业时可以清晰看到屏幕上的参数数值，不需要刻意俯身查看，符合人机工程学的设计要求。

　　从外形尺寸与安装边界来看，这款压具整体占地面积控制在0.2平方米以内，底座的长宽尺寸为450mm380mm，整体高度为620mm，不需要专门的安装地基，直接放置在标准工作台上即可使用，工作台面的承重只需要满足100kg以上即可稳定放置，不需要做额外的地脚固定。设备后部预留了电源接口与数据传输接口，如果后续需要接入产线的MES系统采集压合参数，不需要对设备结构做改动，直接通过预留接口即可完成数据传输；设备侧面预留了维护窗口，日常检修内部的传动结构、线路时，仅需要拆开侧盖板即可完成操作，不需要整体拆解设备外壳，后期维护的便捷性较高。下压合台的有效作业面积为300mm250mm，可以覆盖最大尺寸为280mm*220mm的PCB板压合作业，基本满足常规消费电子类PCB、工控类小板的压合尺寸需求；上压合板的下行行程为120mm，开口高度最大可以达到180mm，放置带治具的工件时操作空间充足，不会出现工件放取困难的问题。

　　在实际使用过程中，这类手动压具的故障率极低，因为没有复杂的气动、液压元件，不存在气管漏气、液压油泄漏的问题，日常仅需要定期清洁导向柱上的灰尘、检查锁紧螺丝是否松动即可，维护成本不到全自动压合设备的十分之一，对于产能不高的研发打样部门、小型电子加工厂来说，是性价比极高的压合作业解决方案。设计时也充分考虑了作业的安全性，在压合区域的两侧设置了安全光栅的安装位，如果后续有更高的安全防护需求，可以直接加装安全光栅，不需要重新设计机架结构，扩展性能较强。
