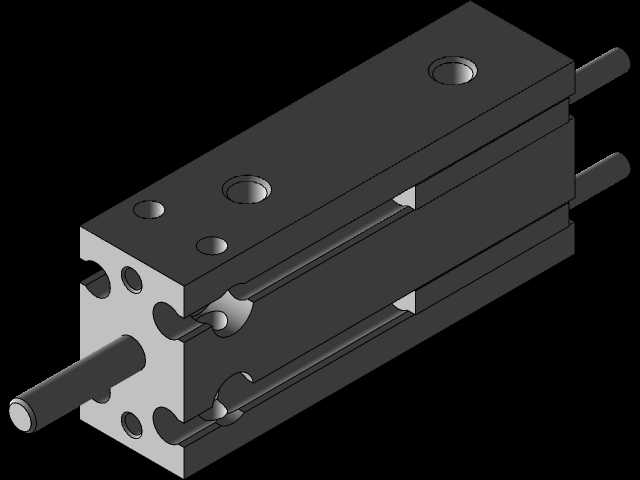

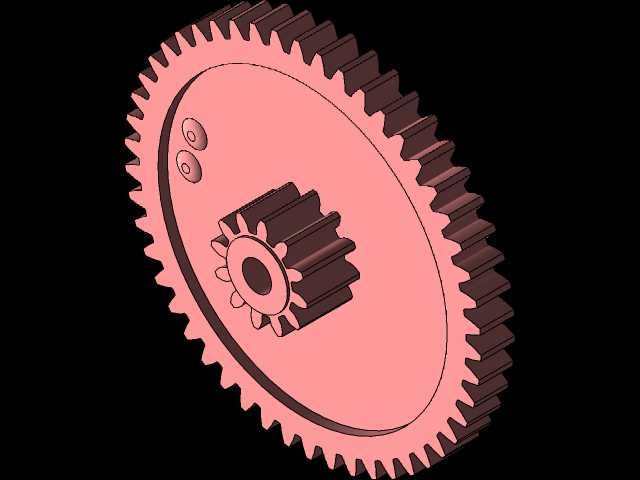

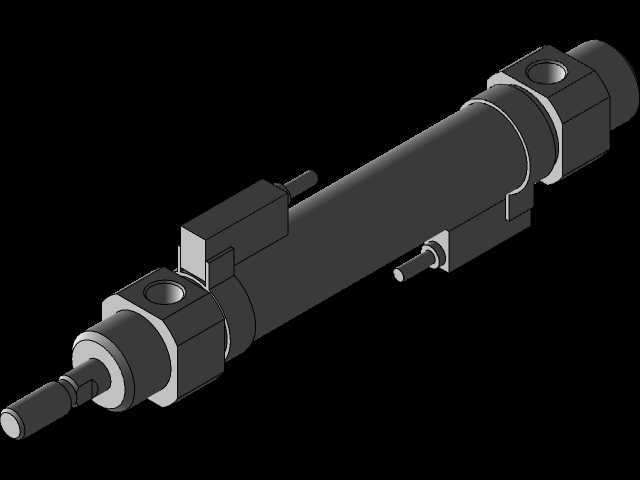

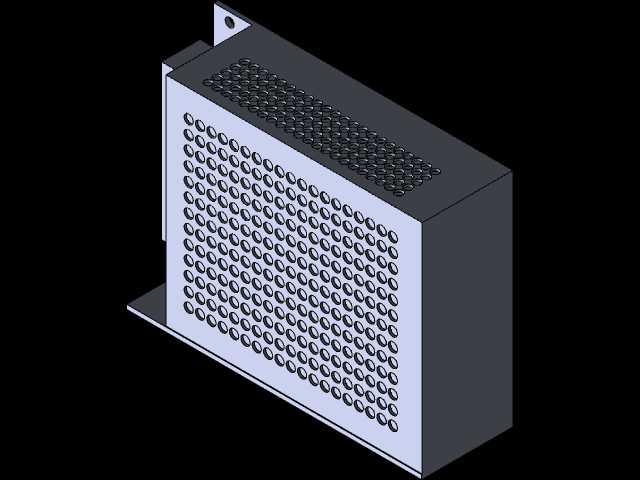

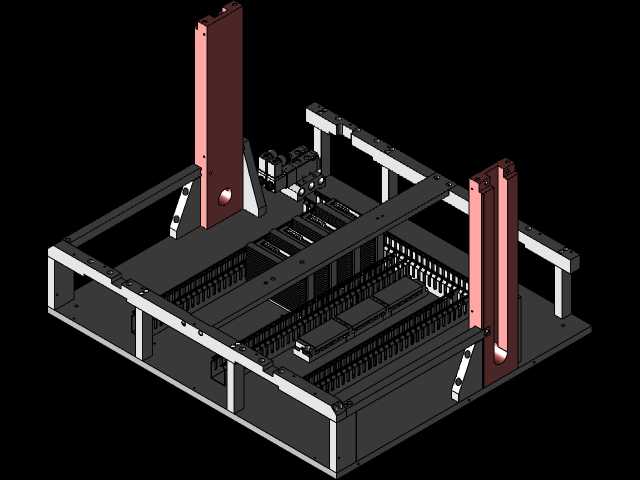

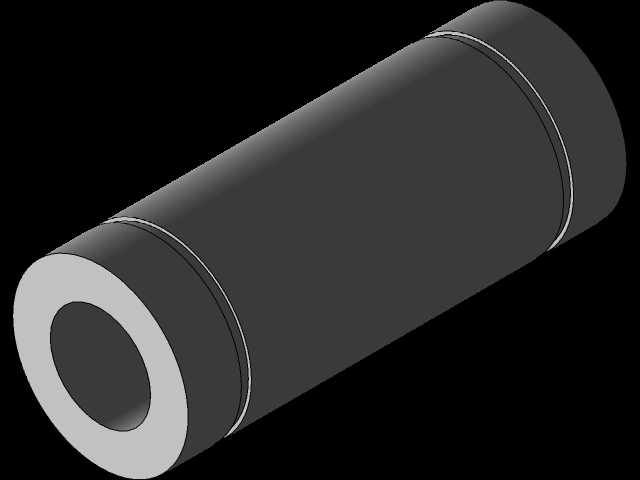

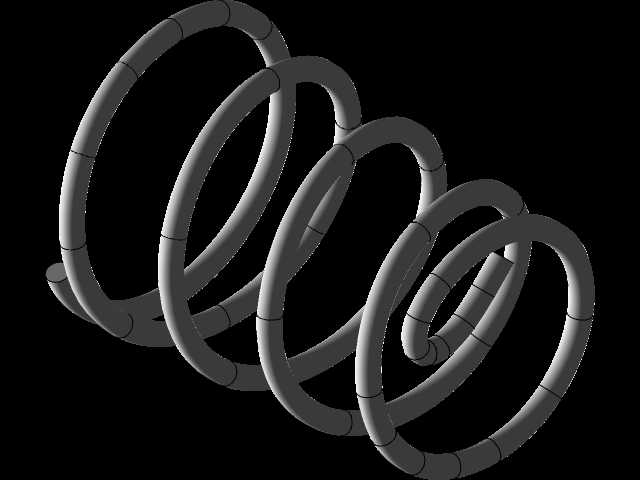

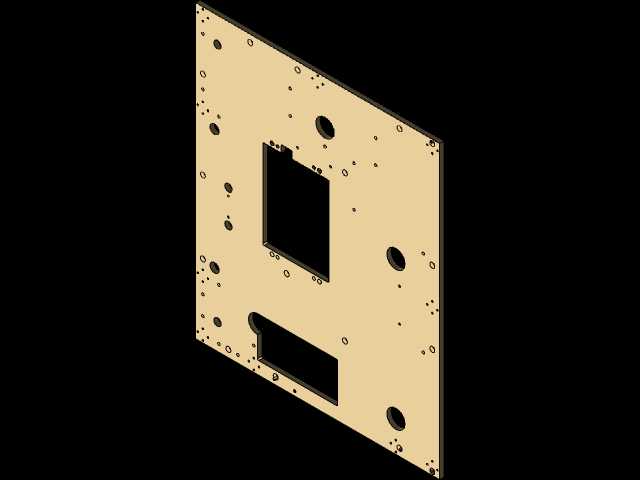

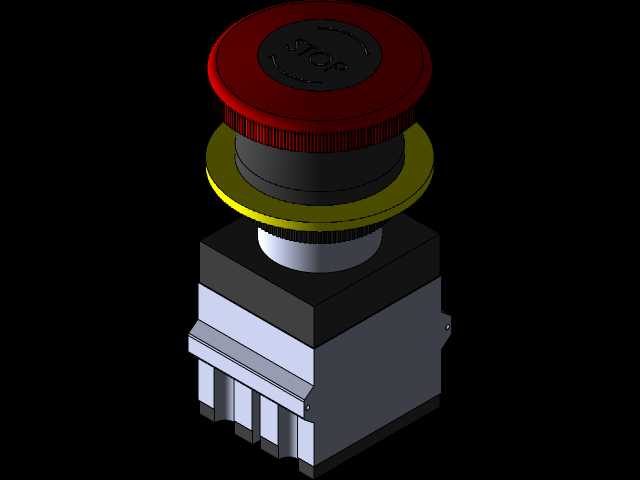

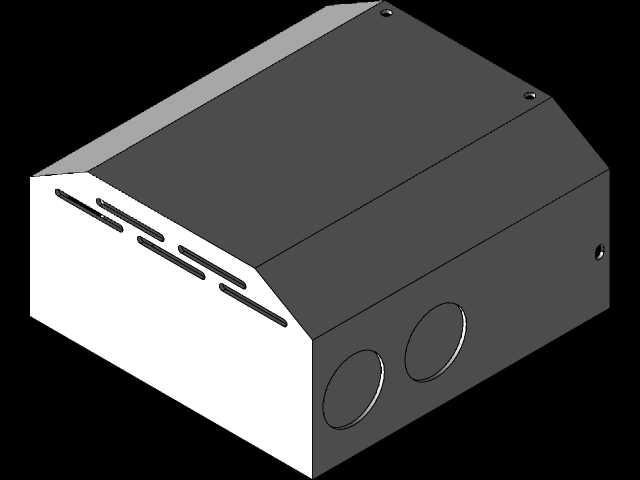

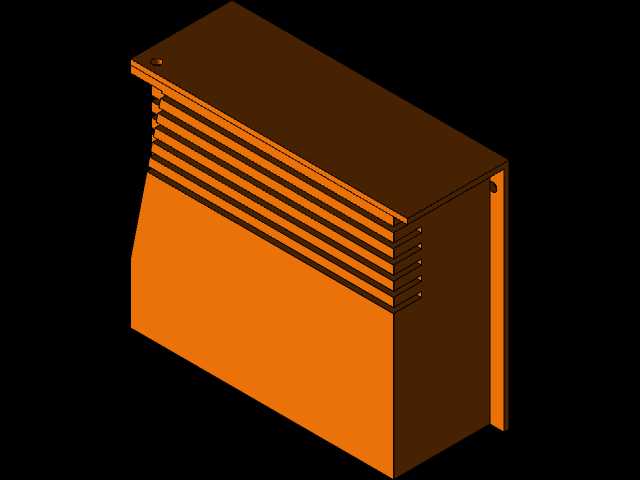

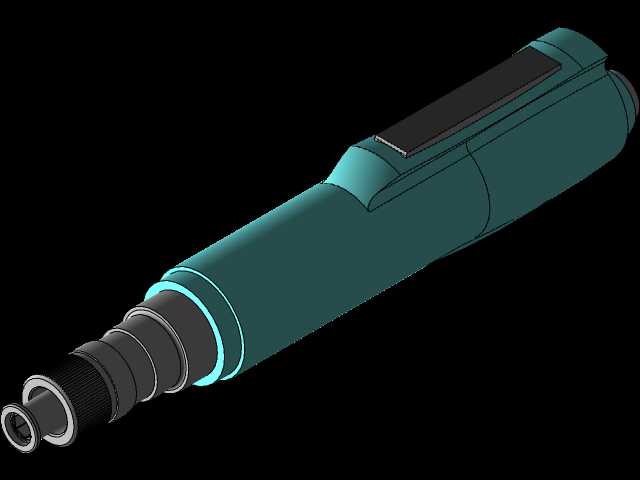

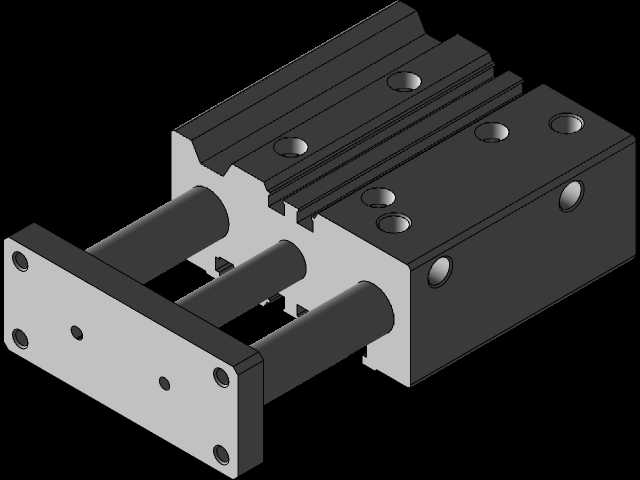

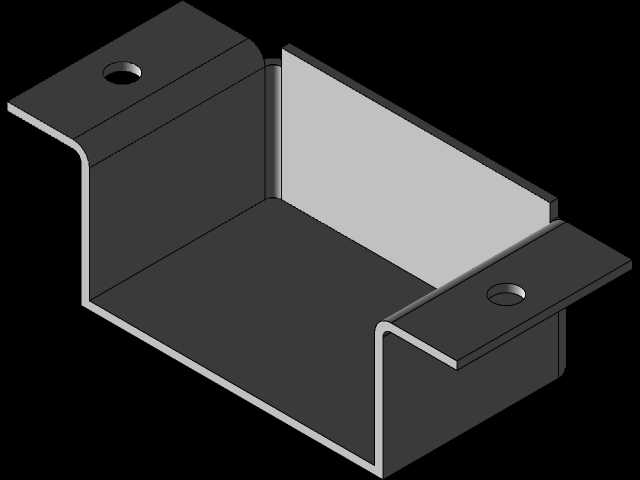

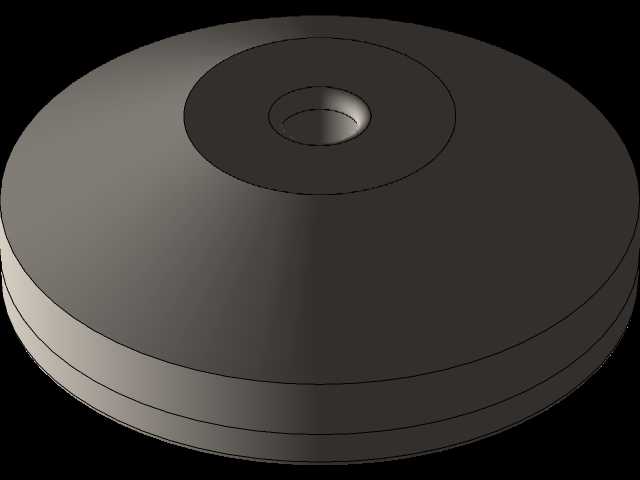

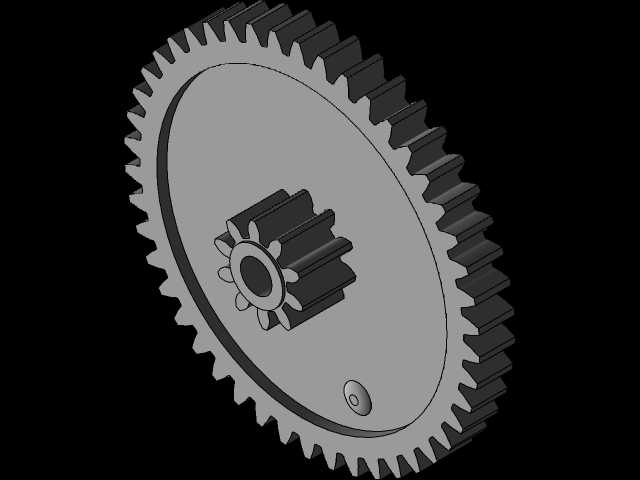

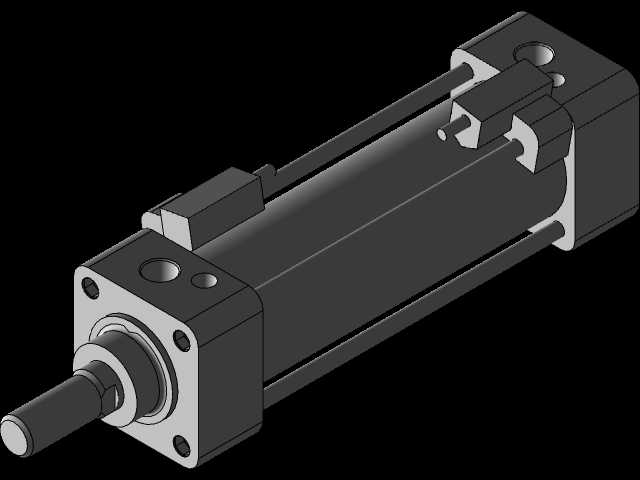

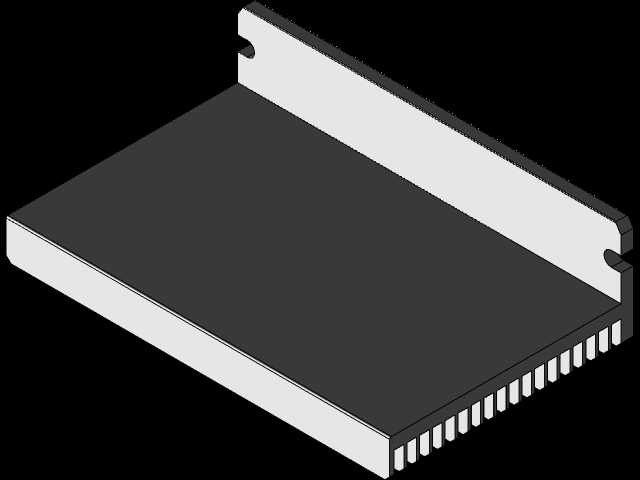

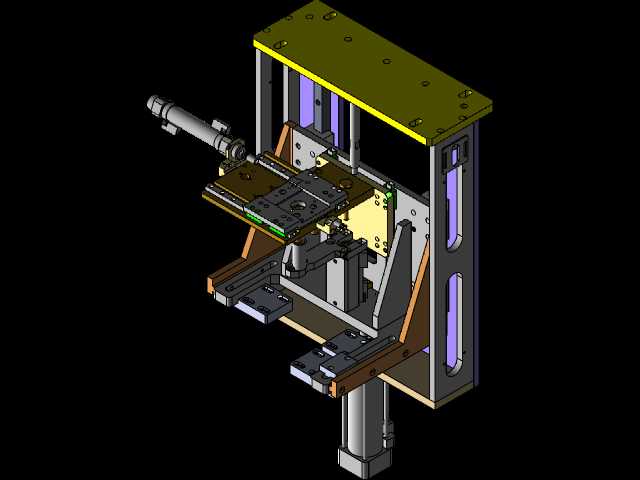

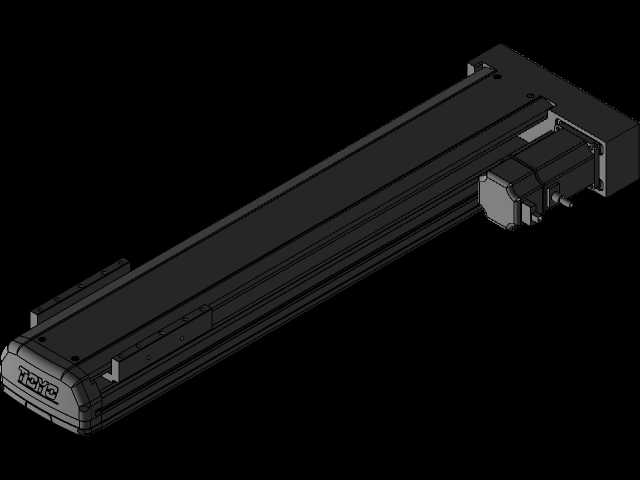

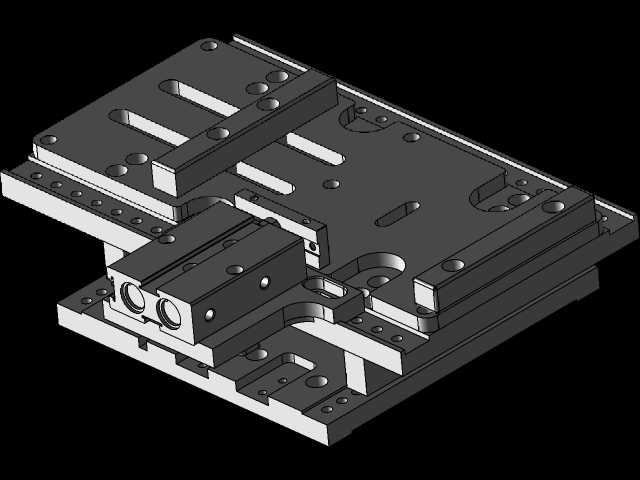

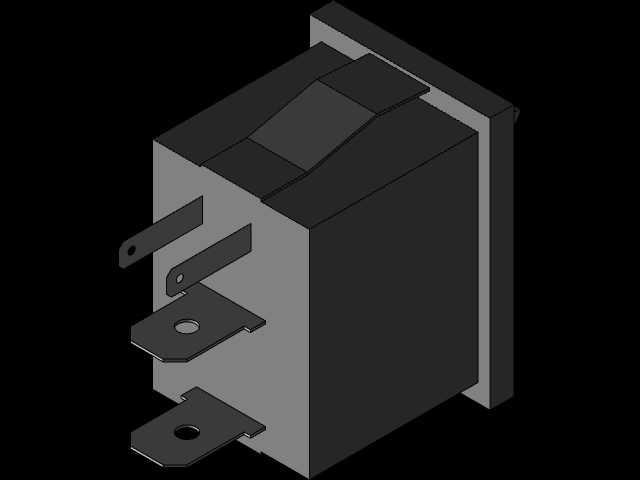

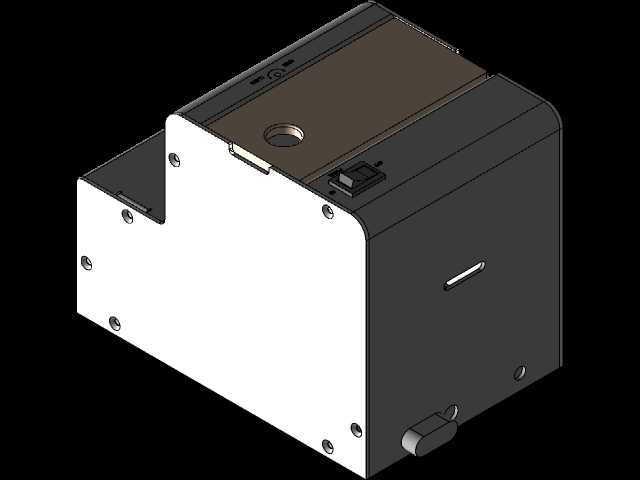

XY机器人配套螺旋传动线性模组结构

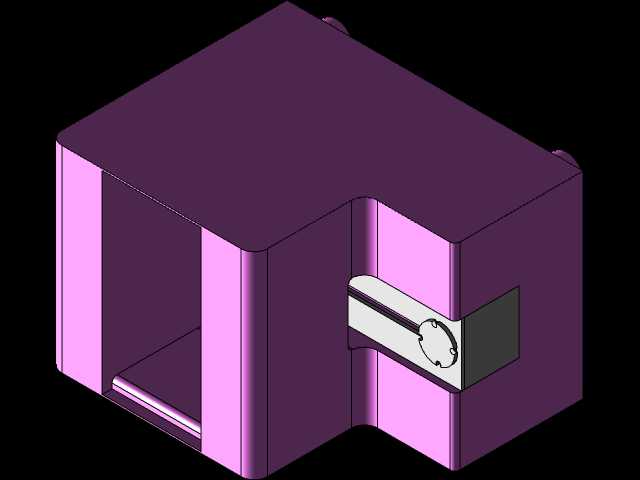

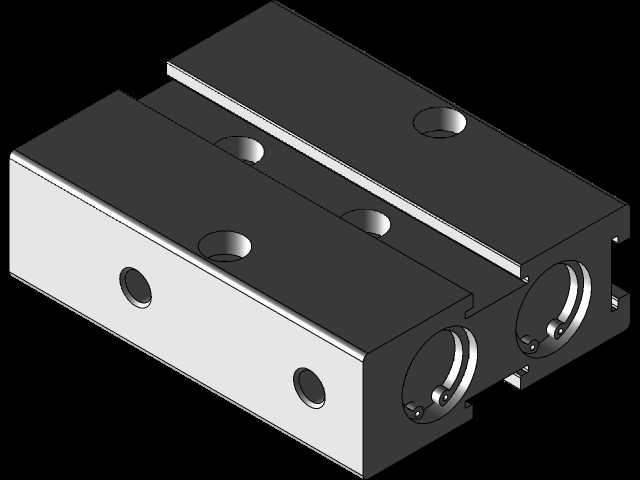

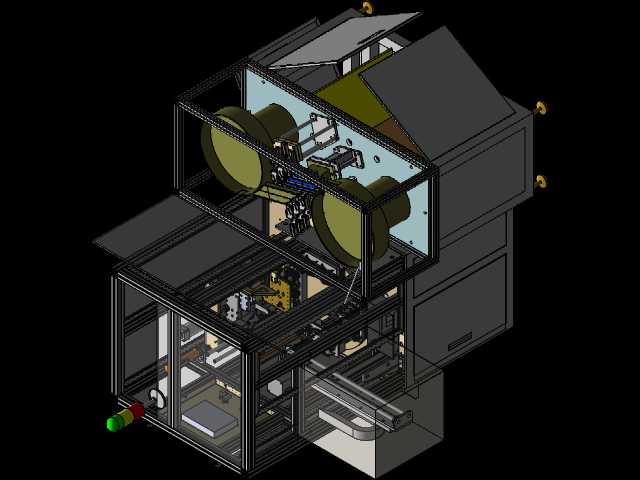

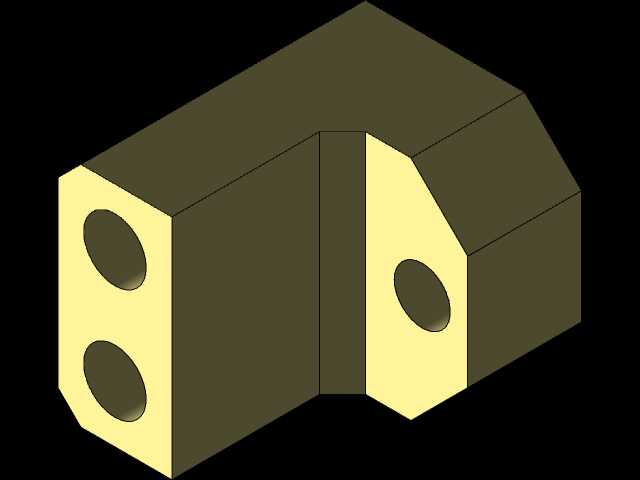

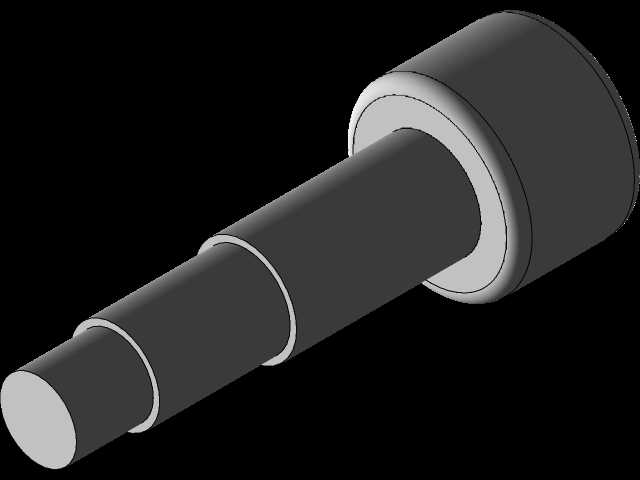

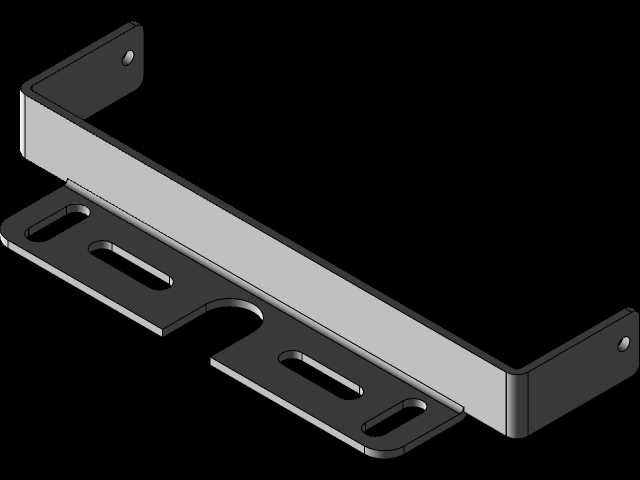

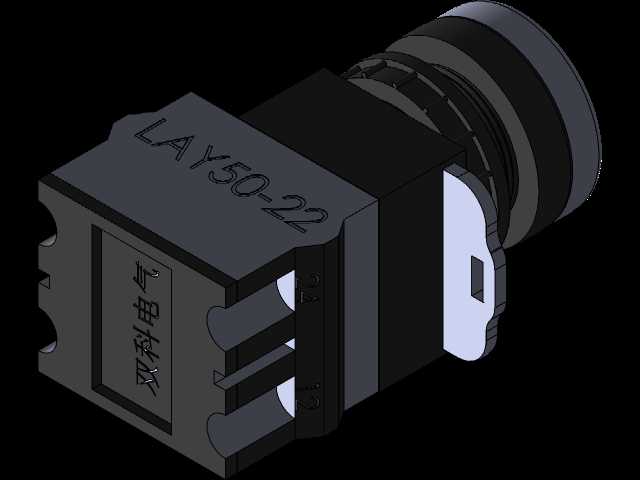

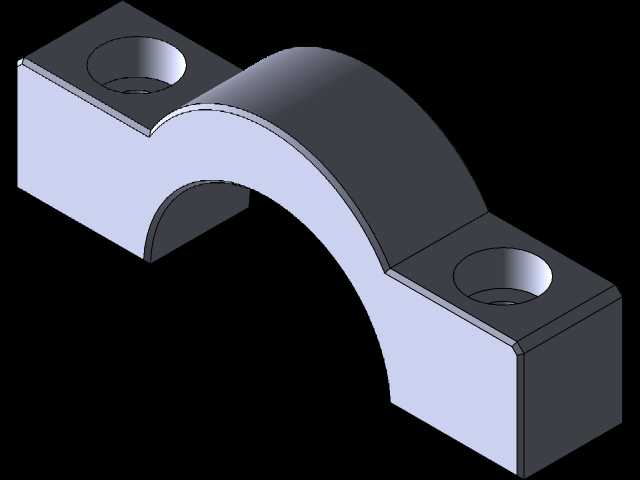

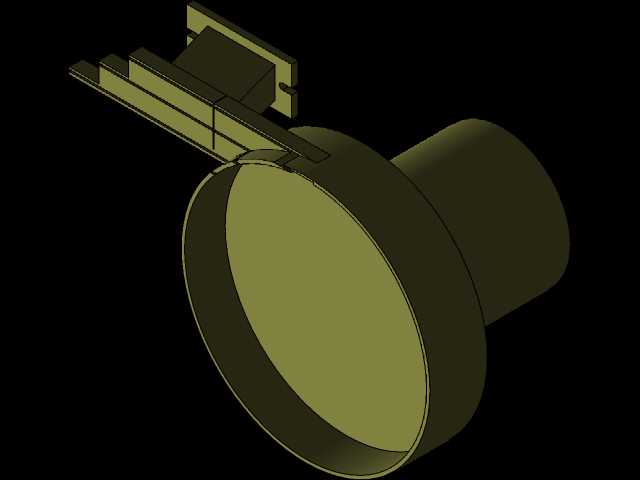

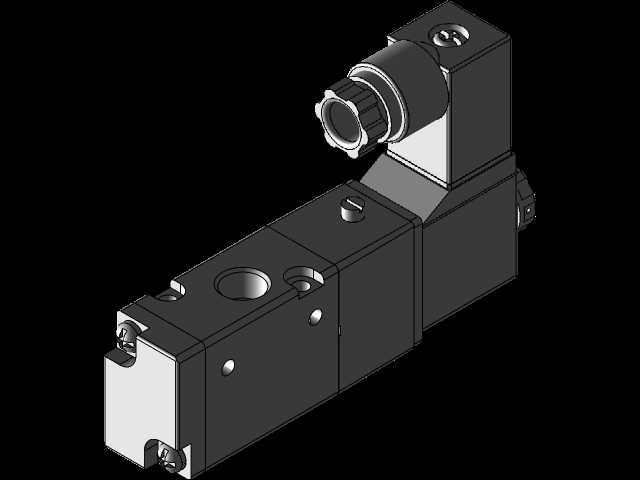

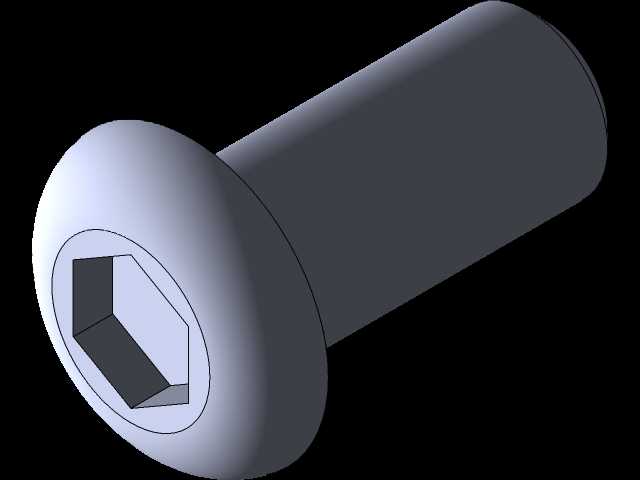

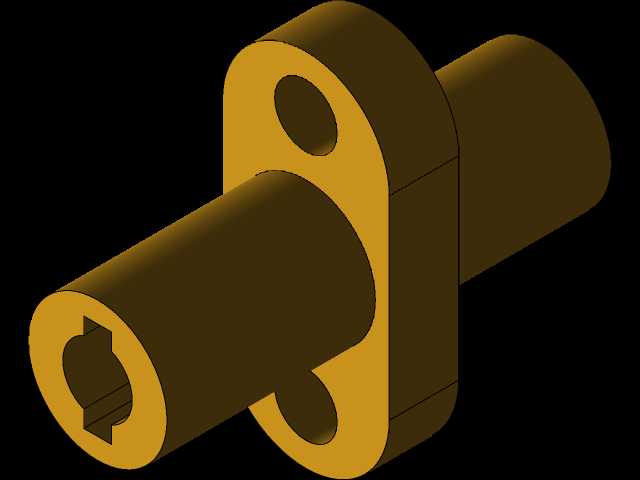

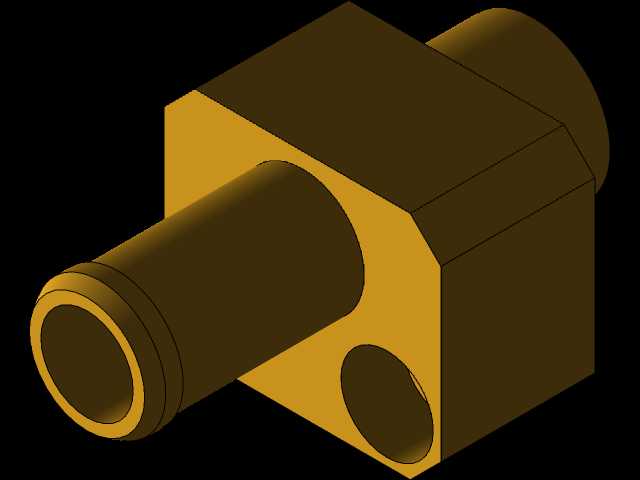

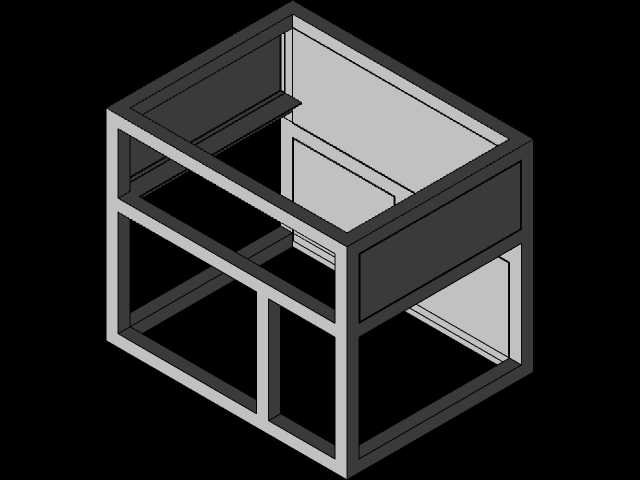

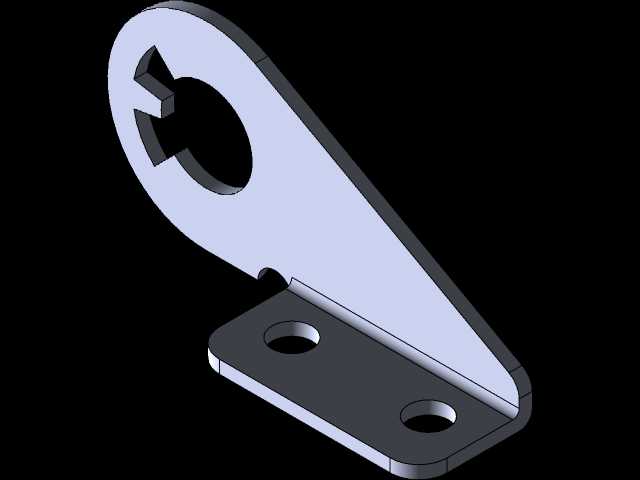

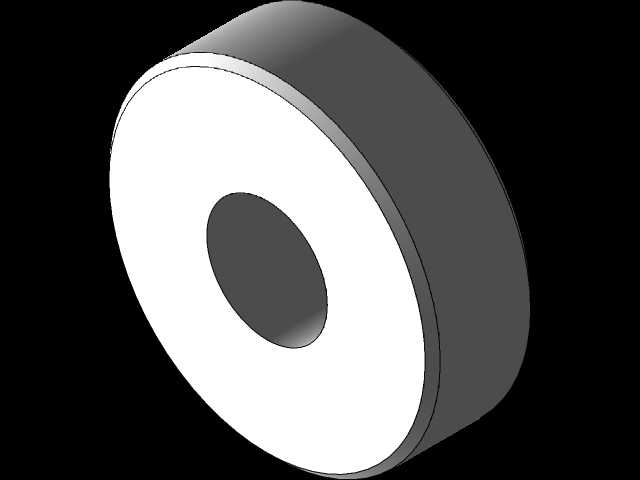

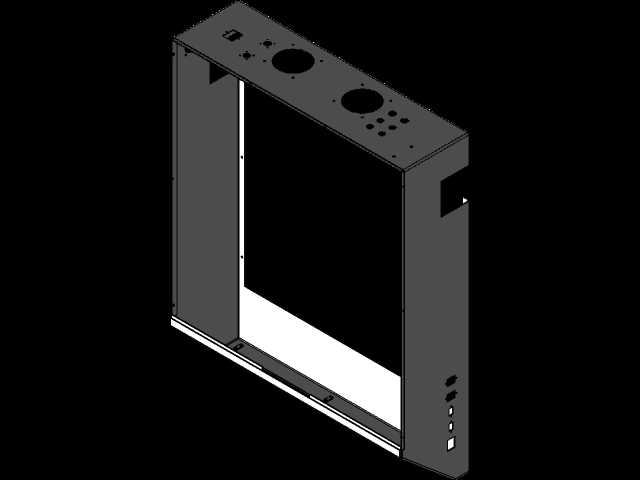

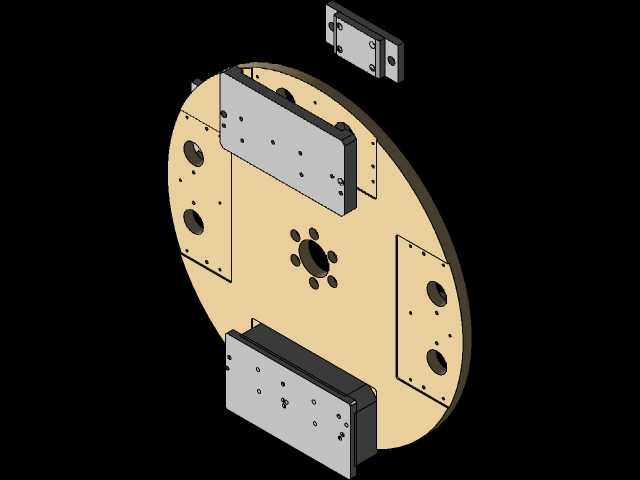

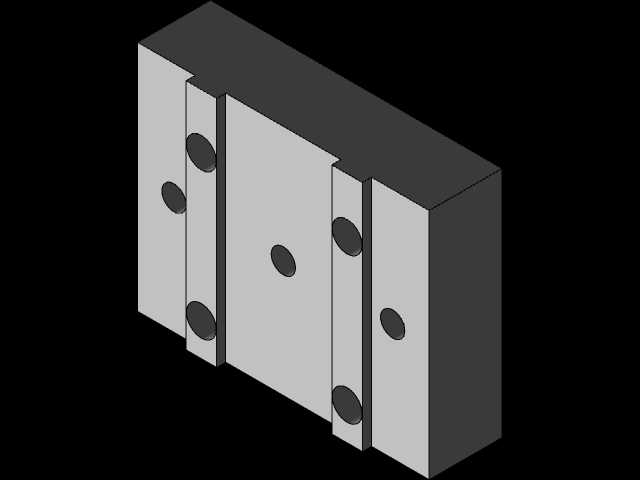

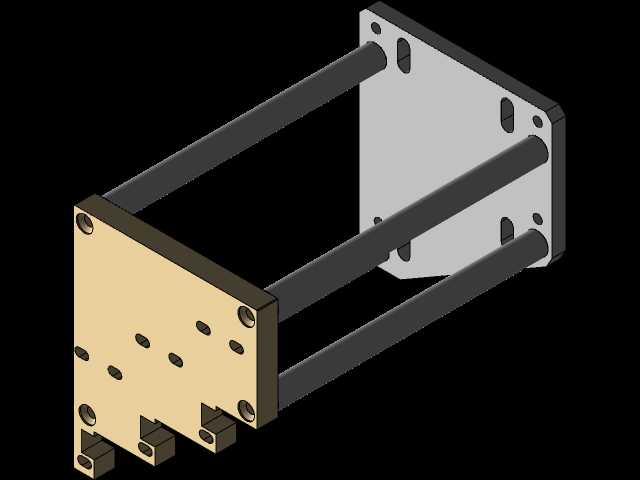

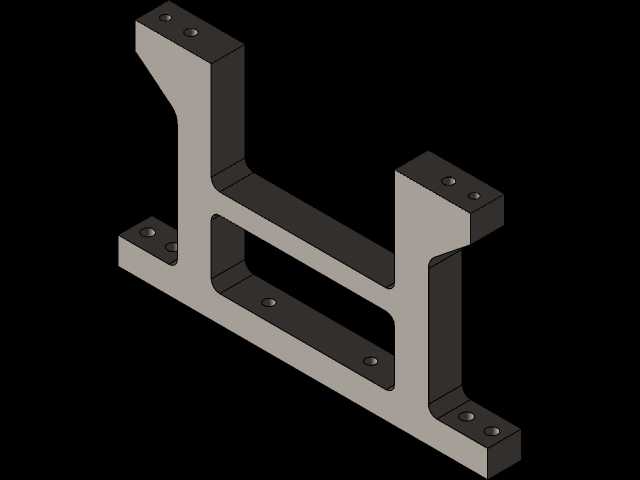

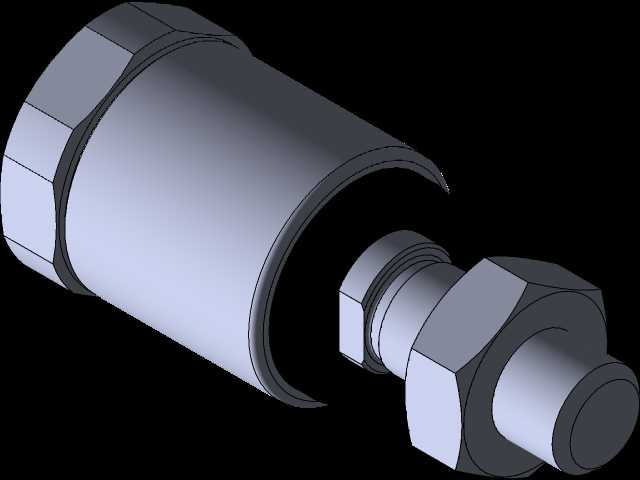

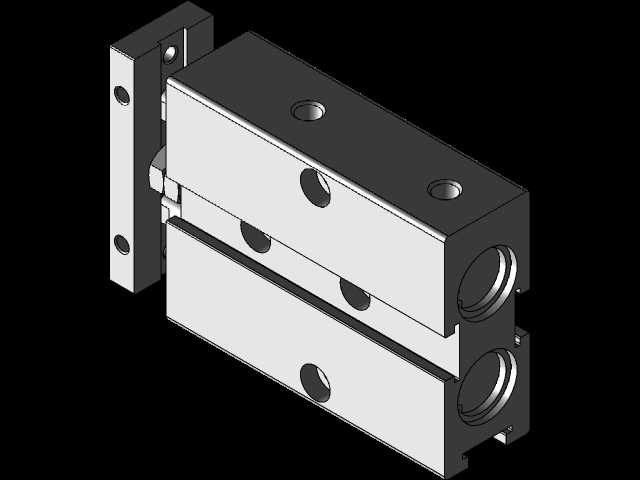

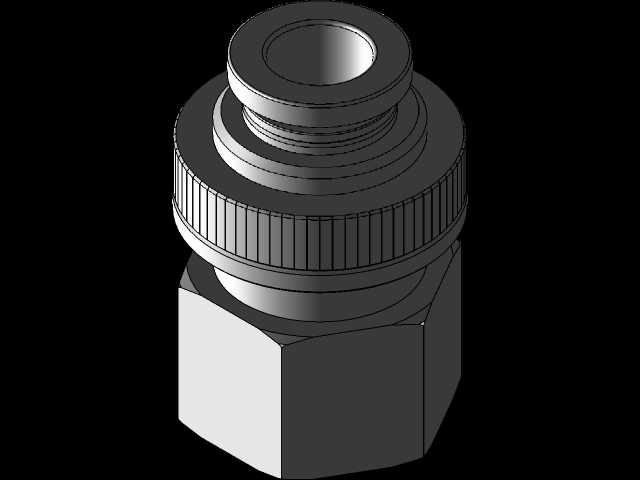

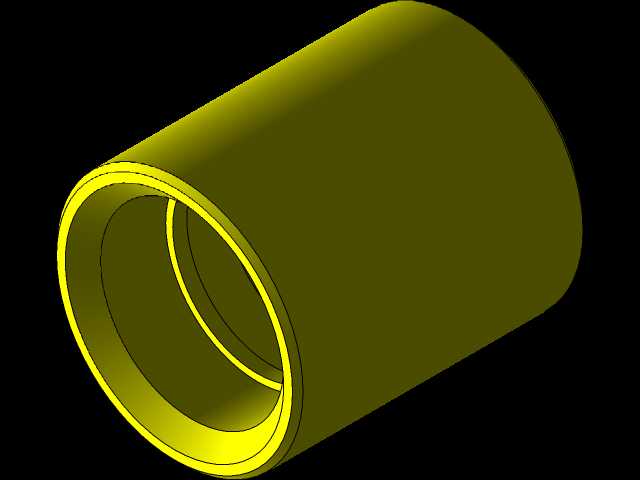

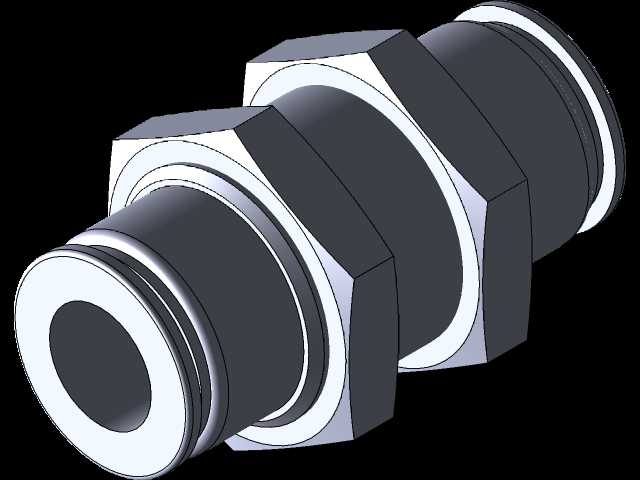

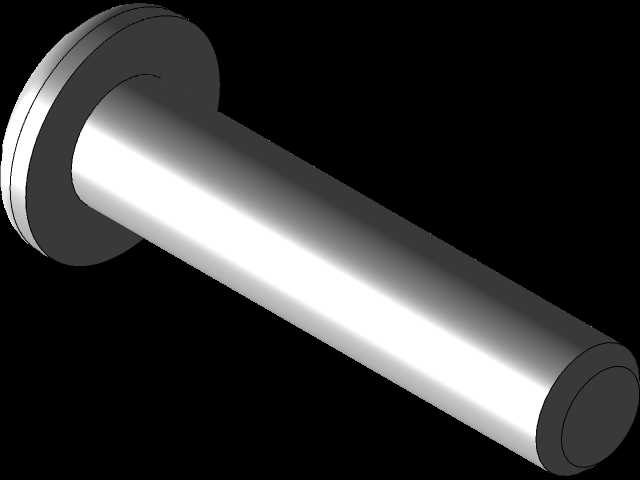

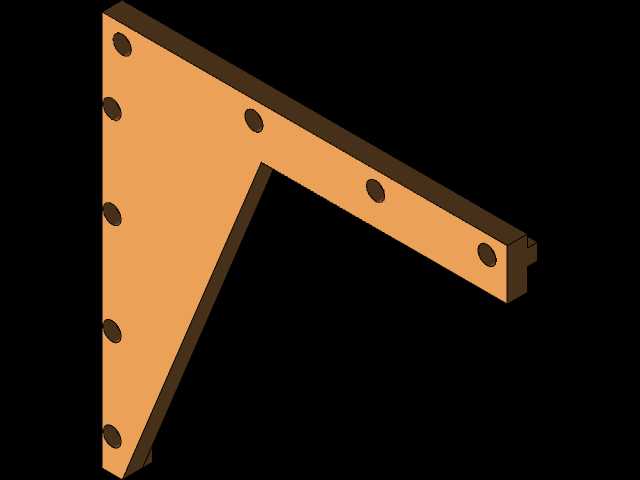

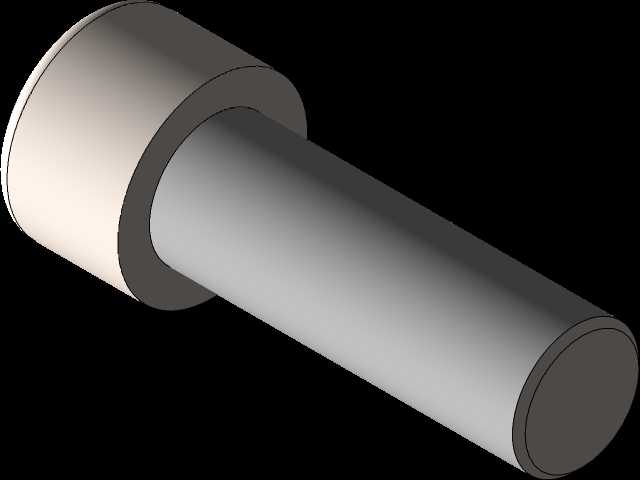

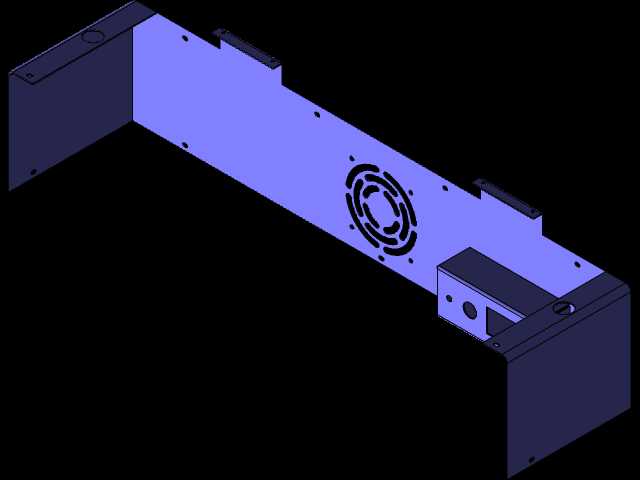

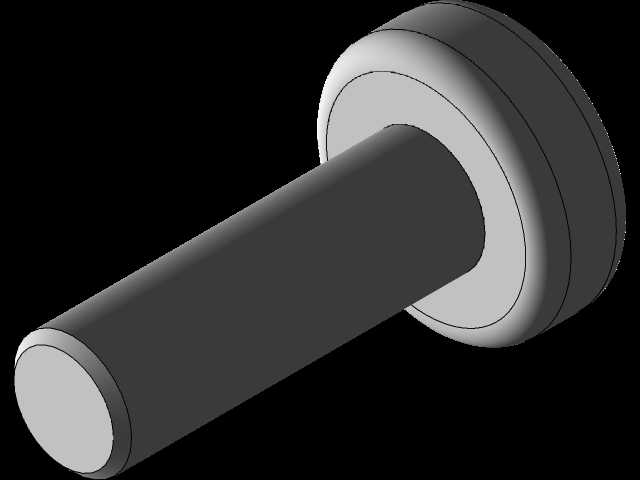

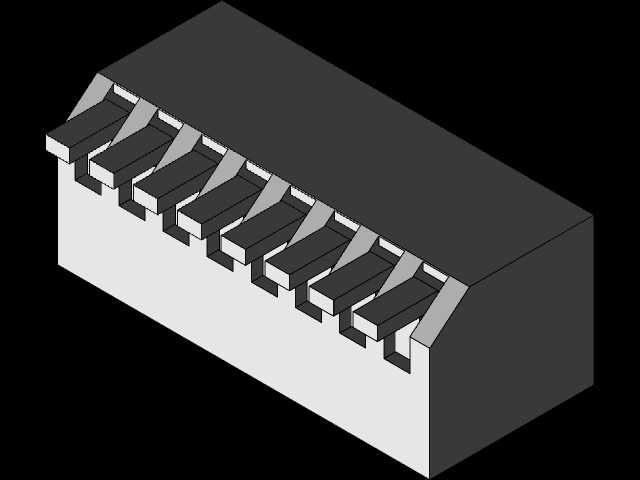

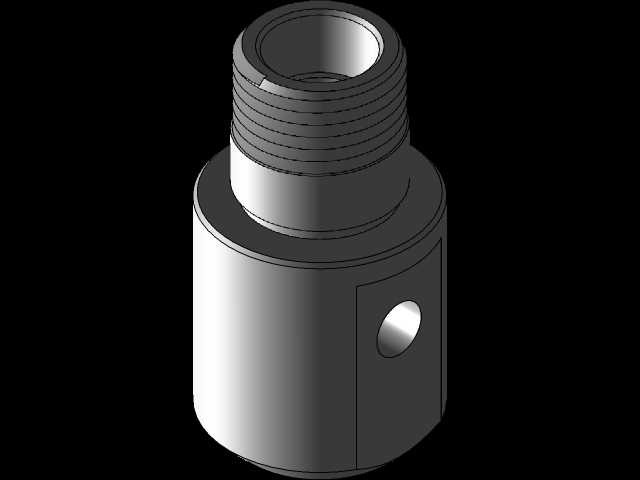

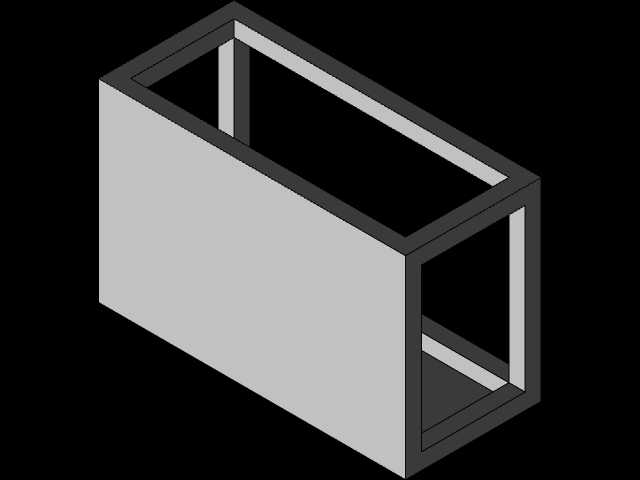

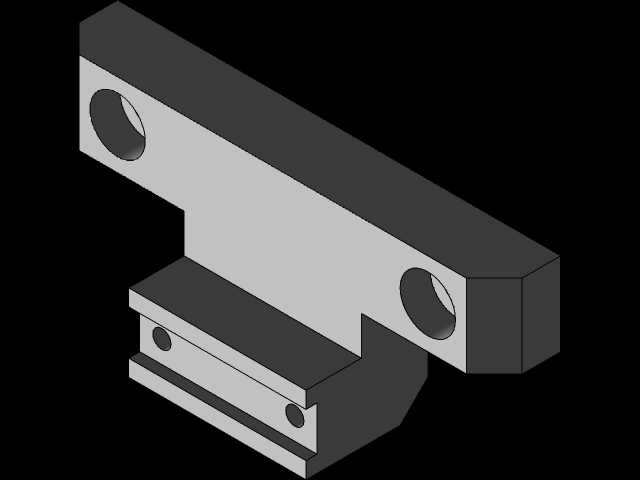

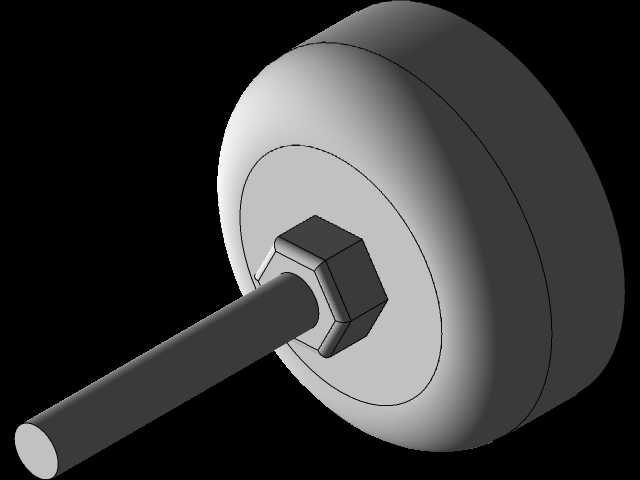

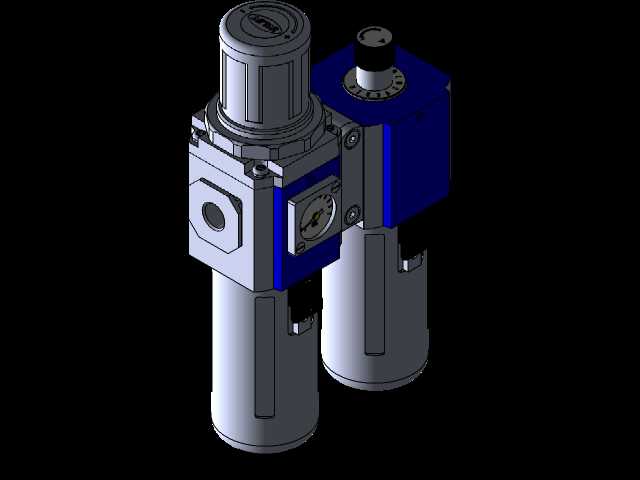

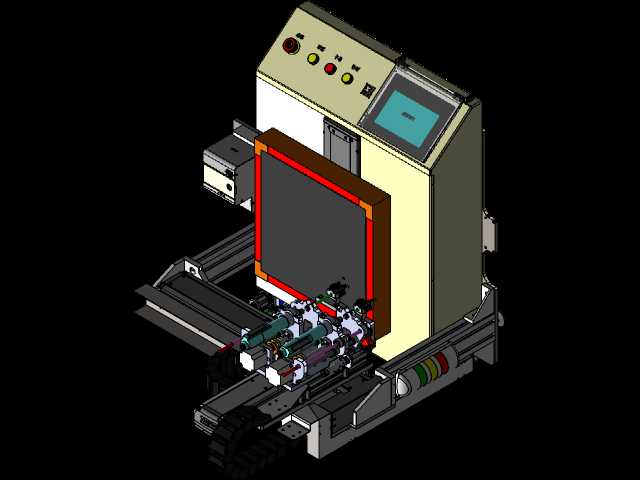

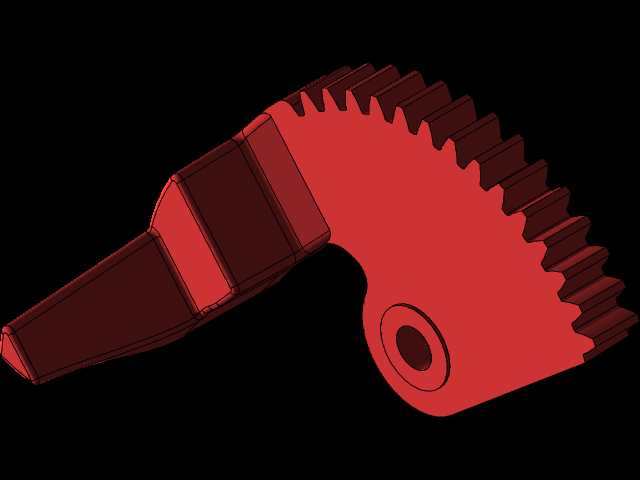

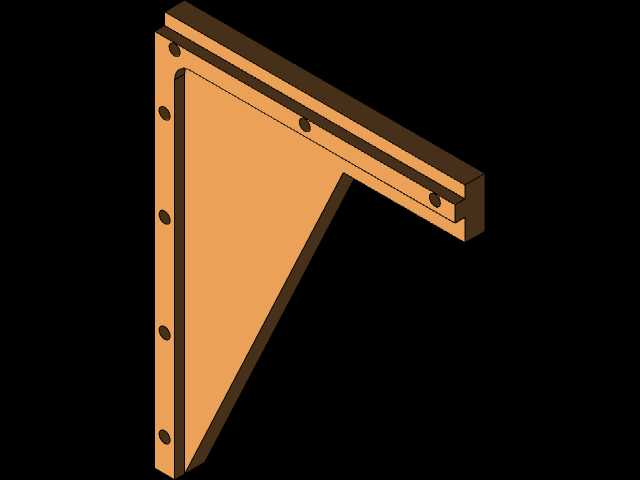

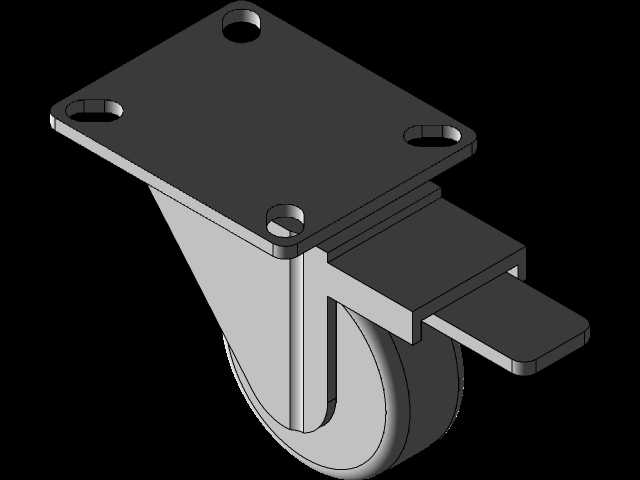

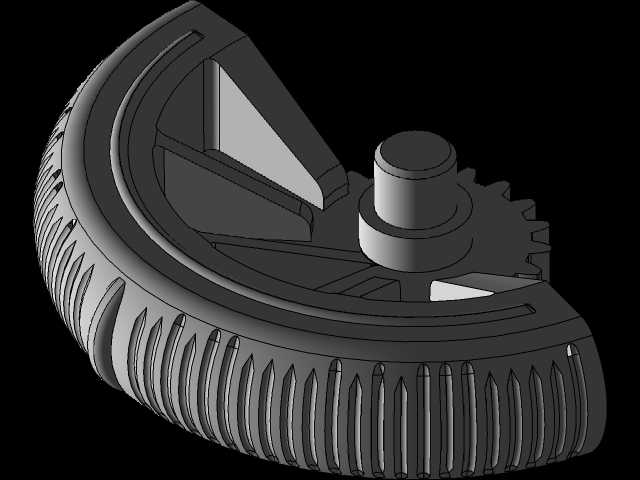

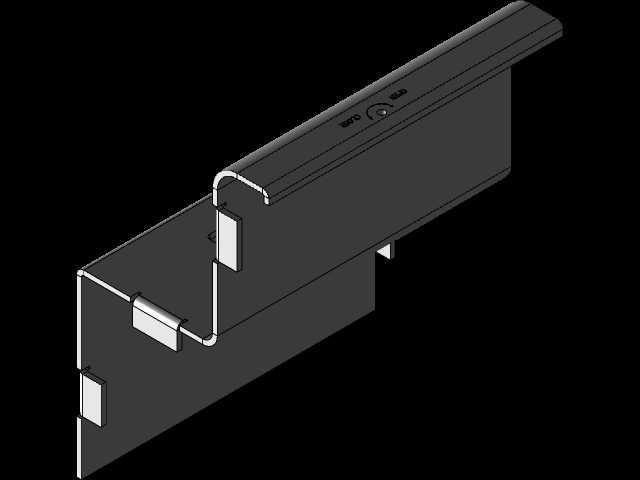

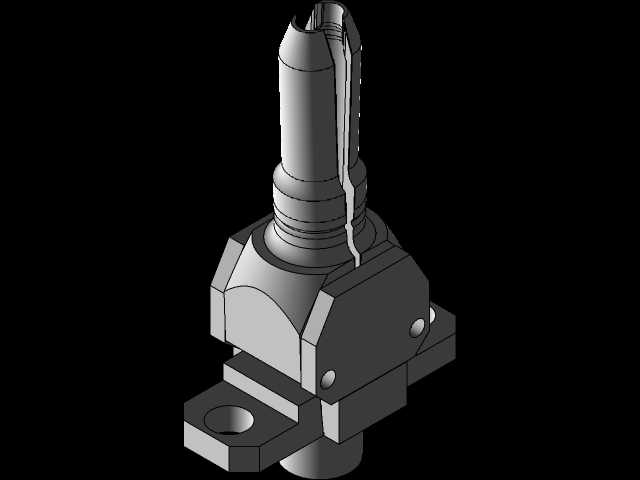

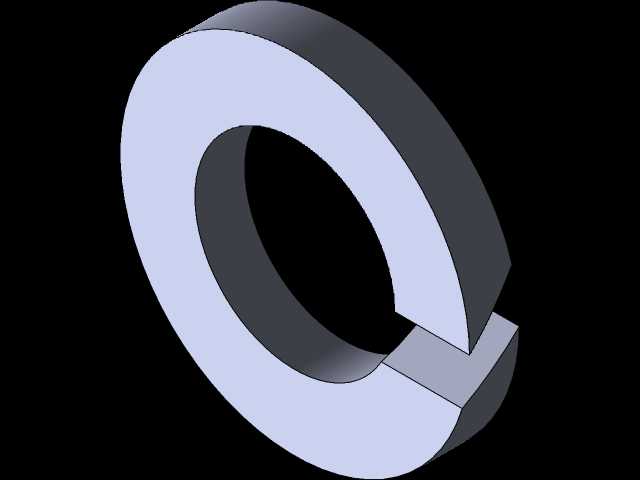

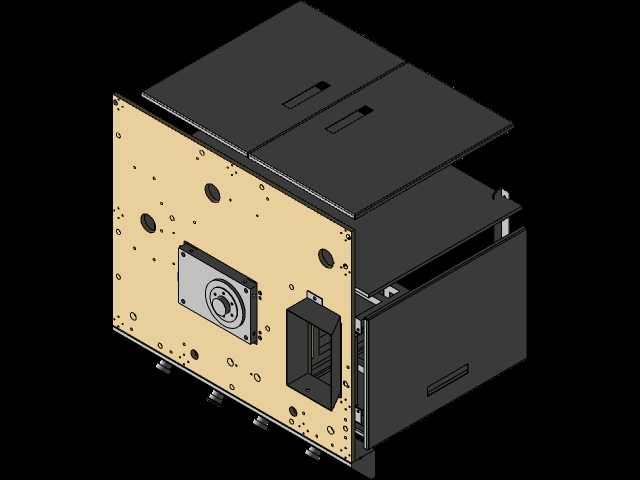

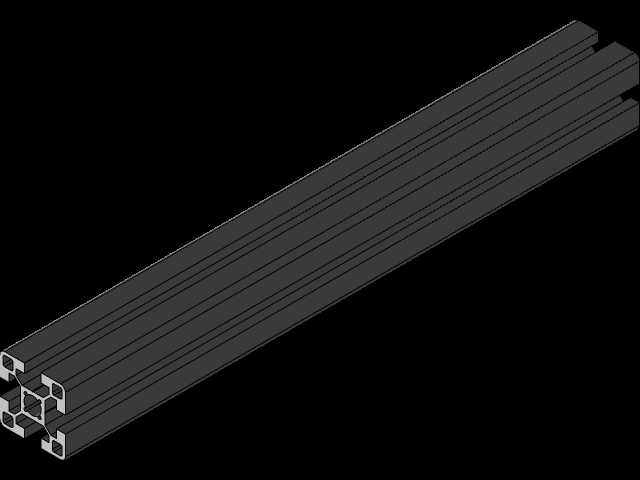

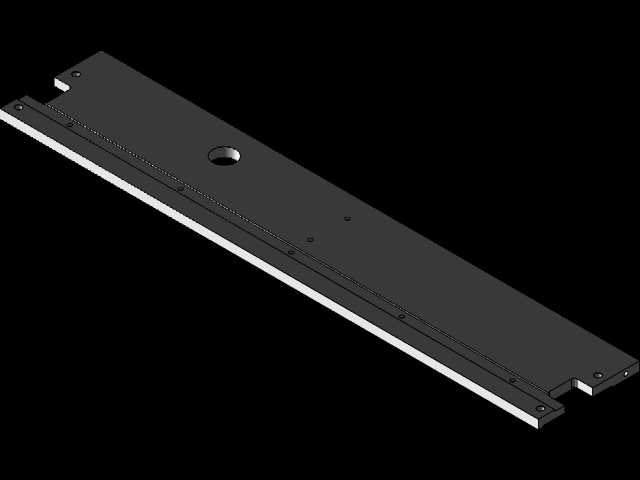

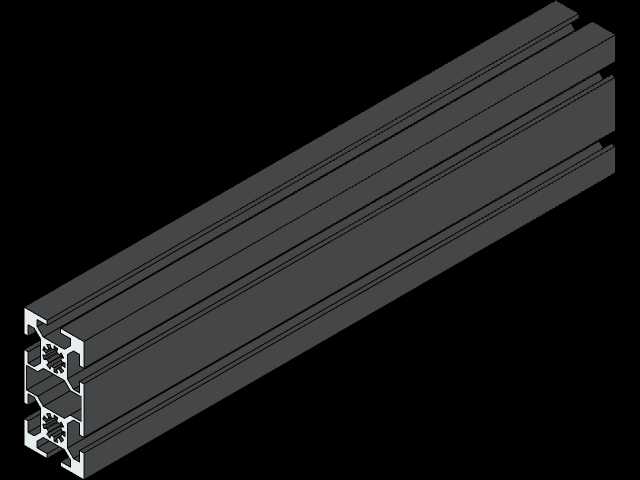

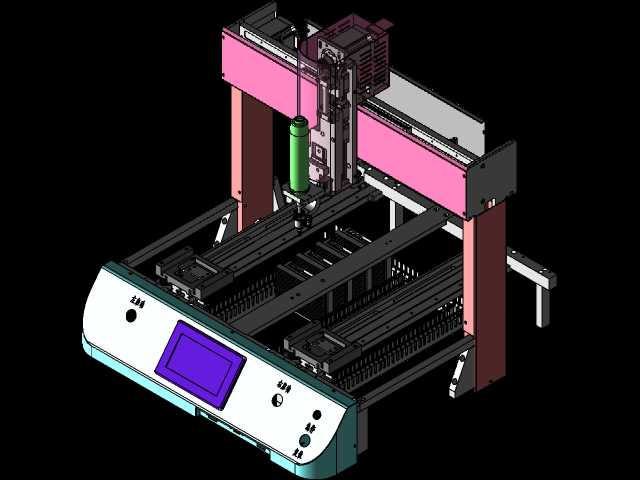

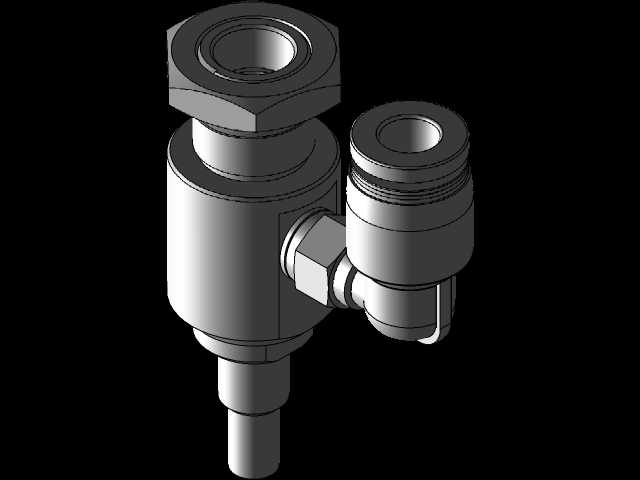

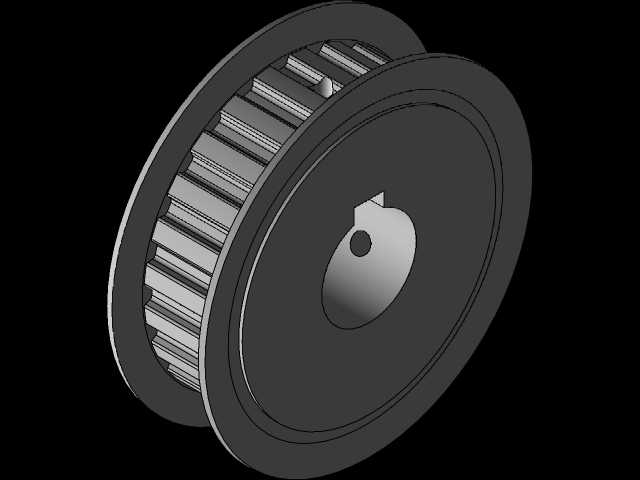

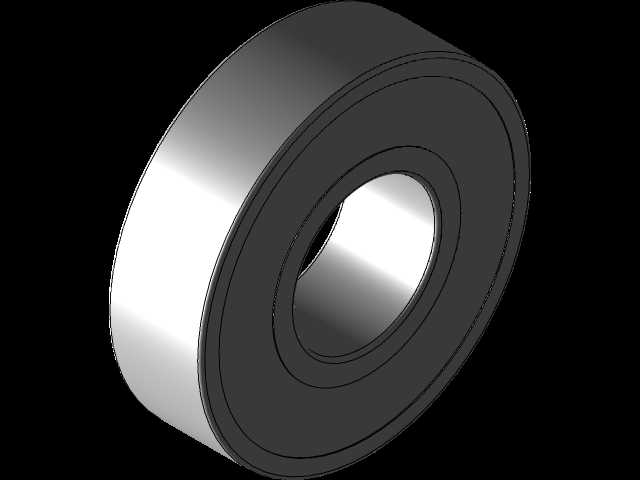

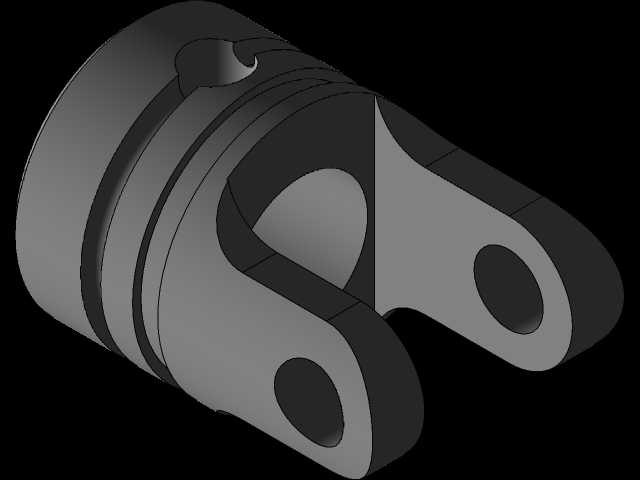

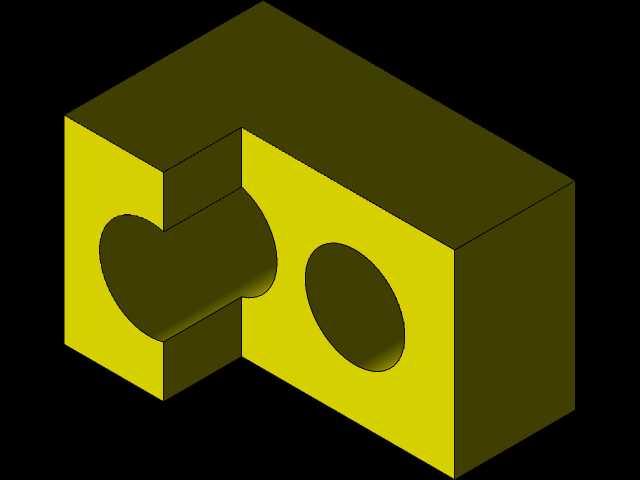

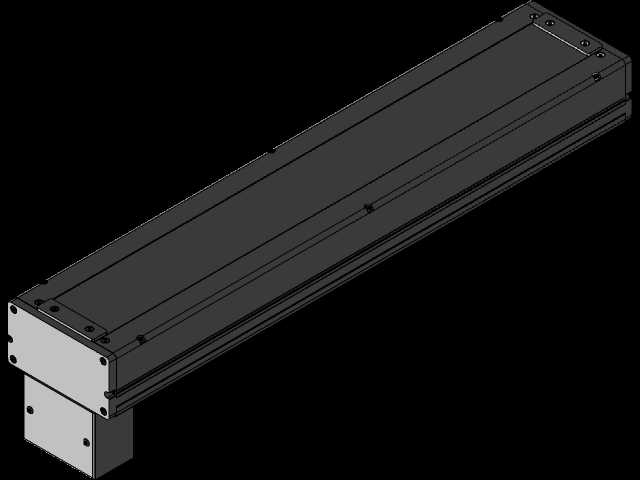

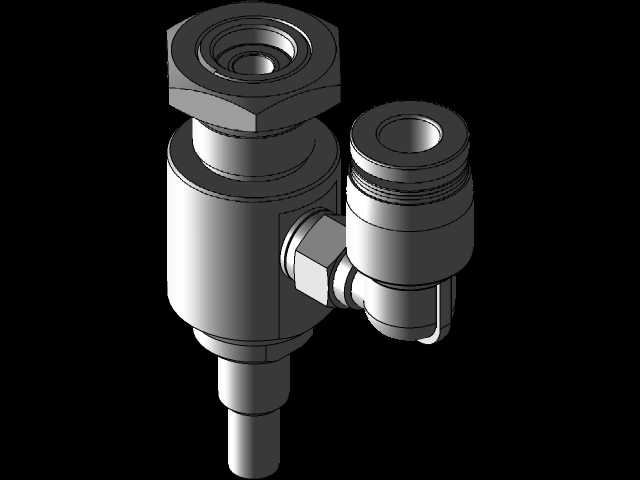

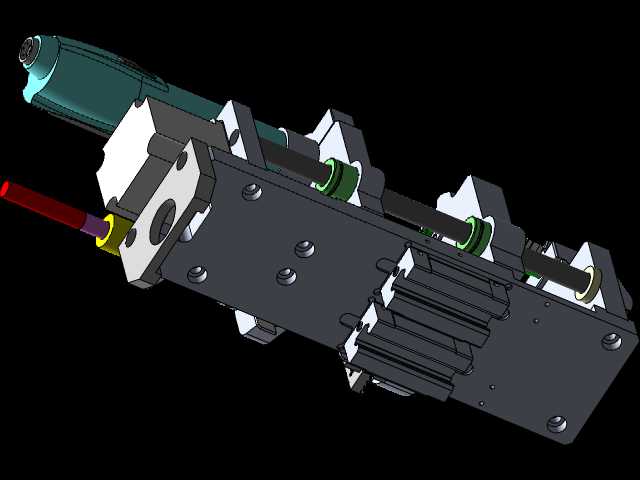

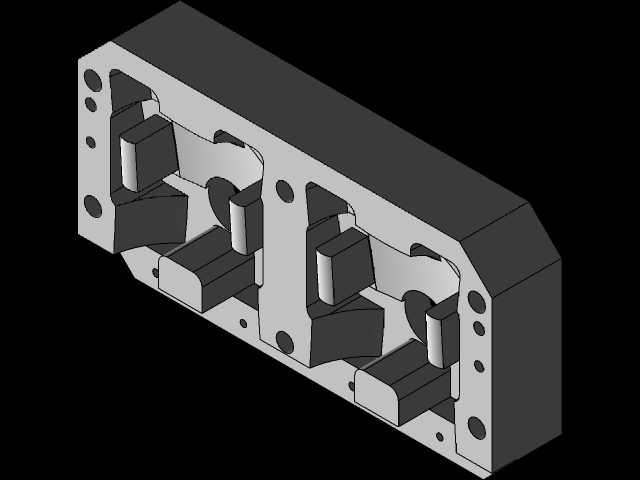

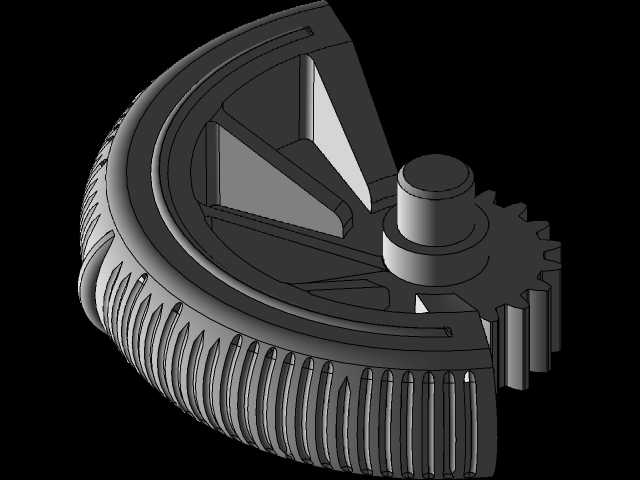

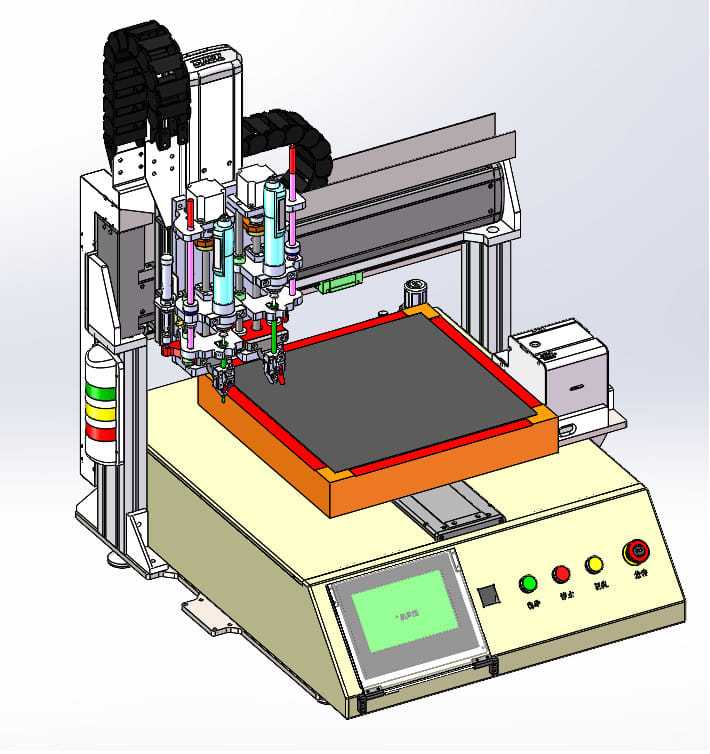

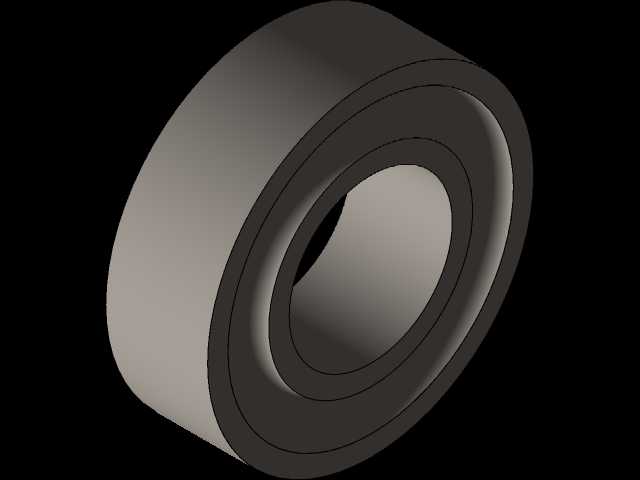

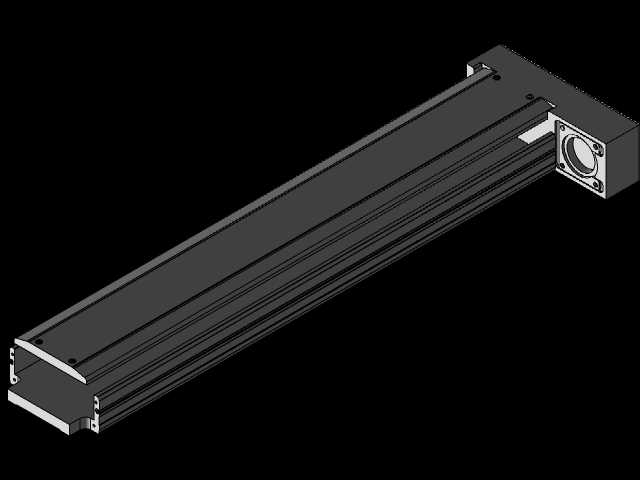

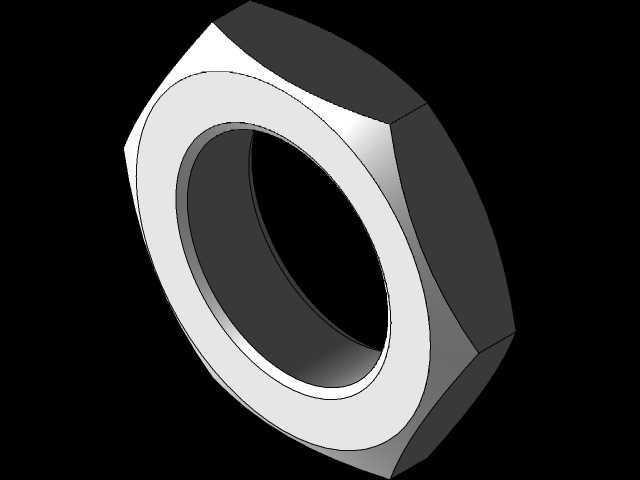

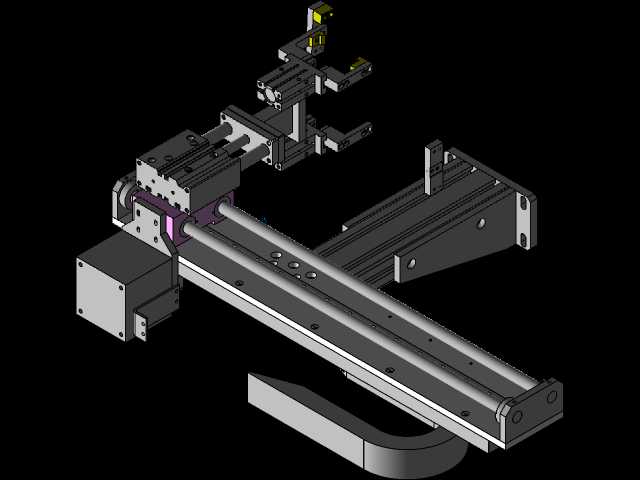

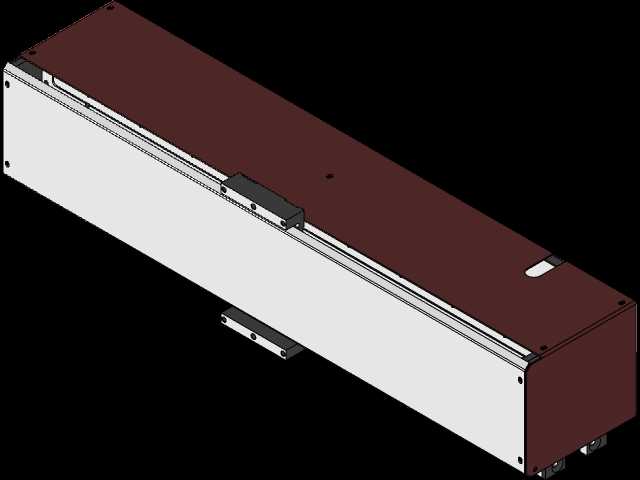

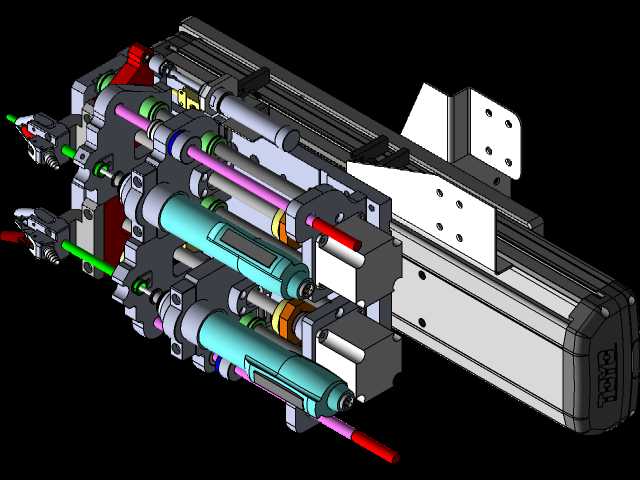

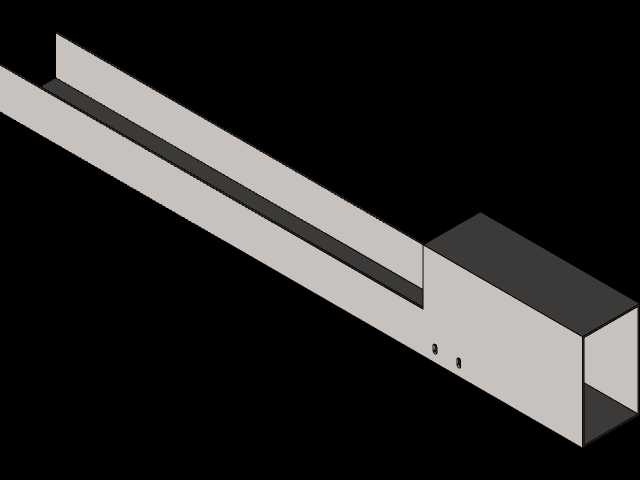

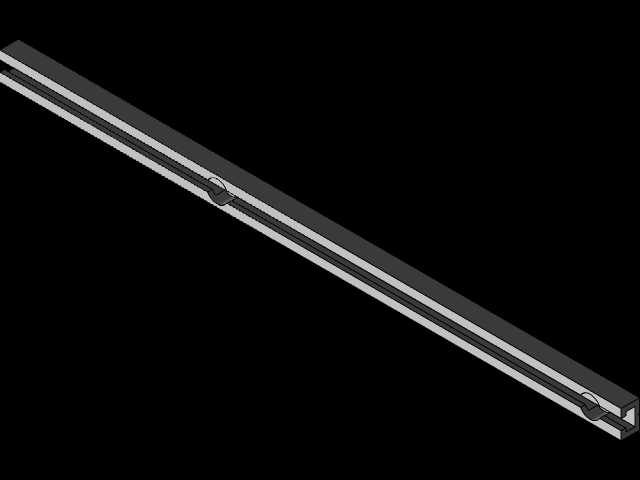

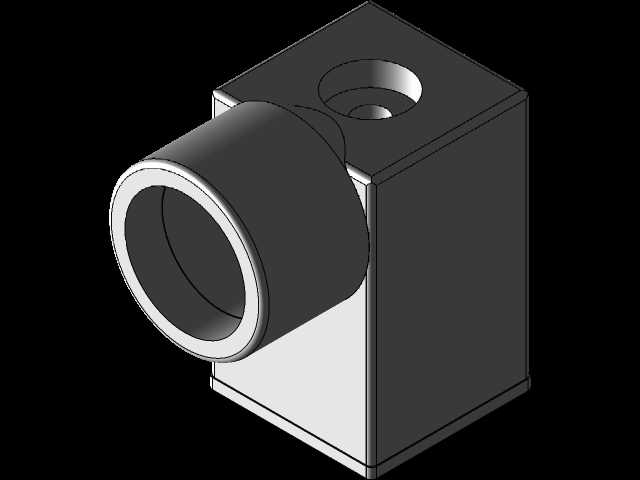

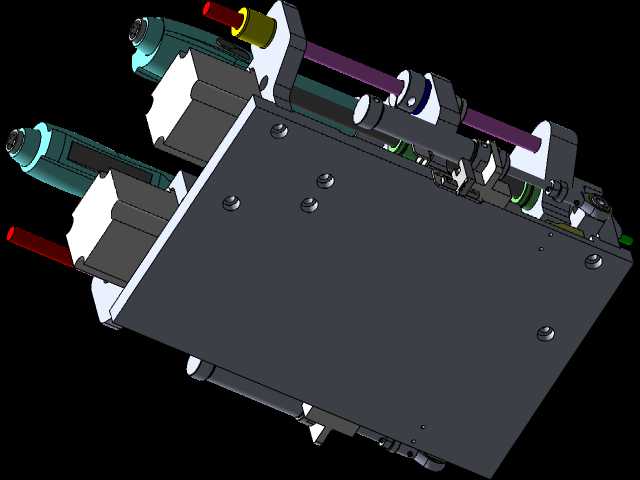

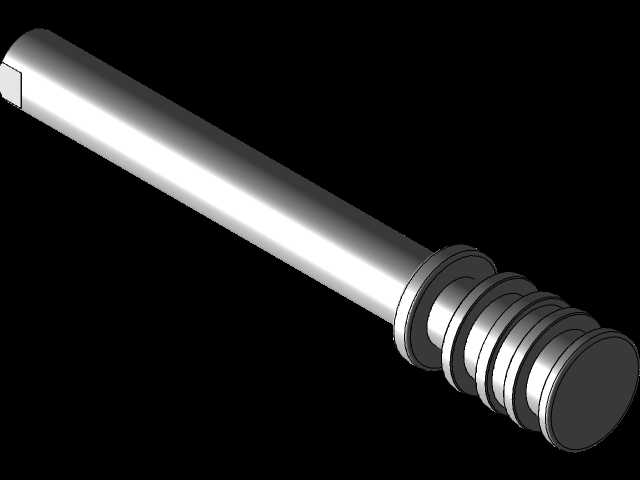

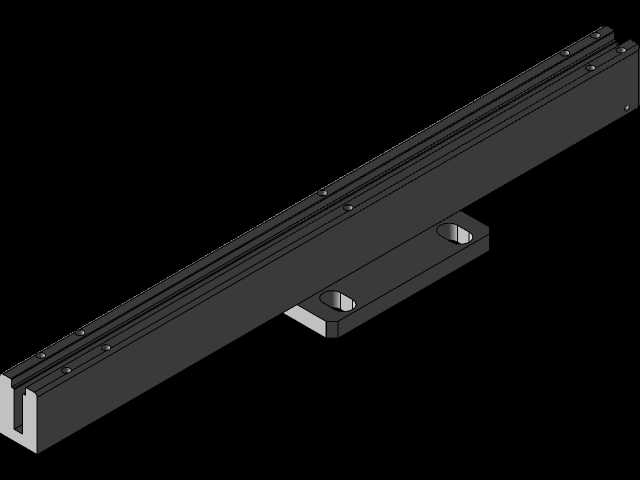

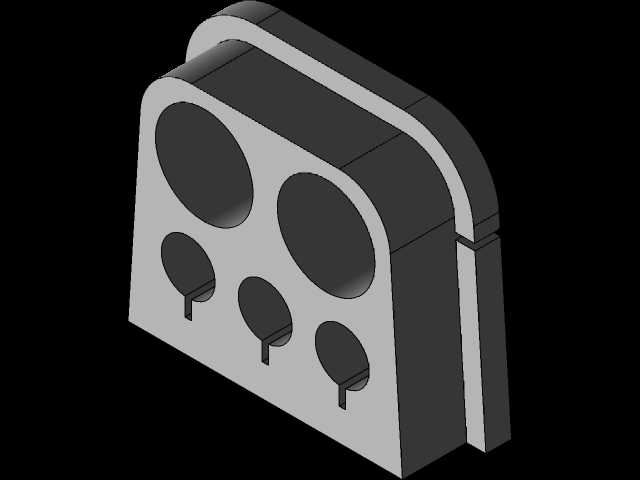

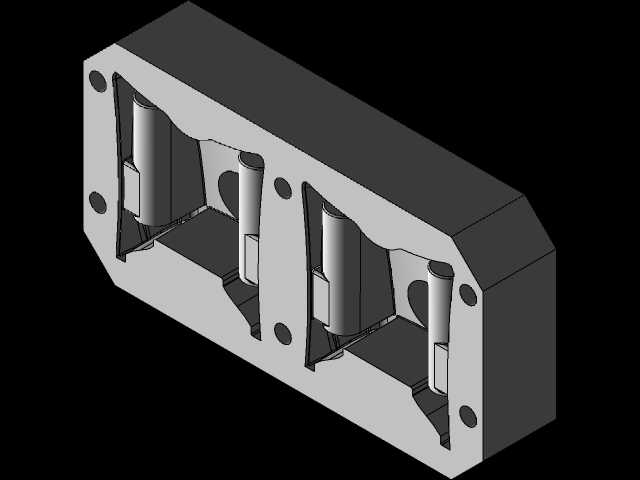

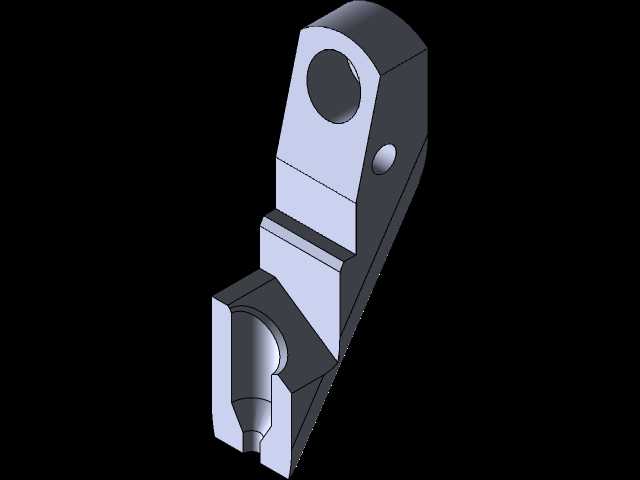

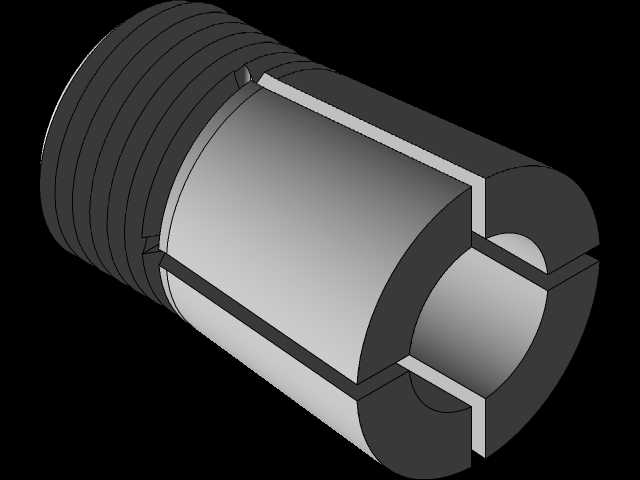

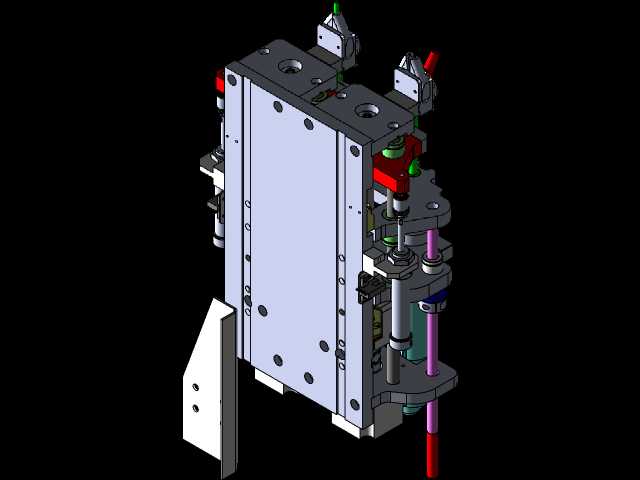

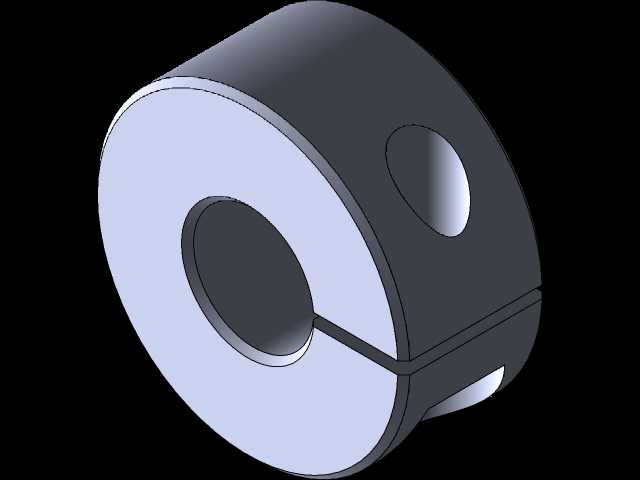

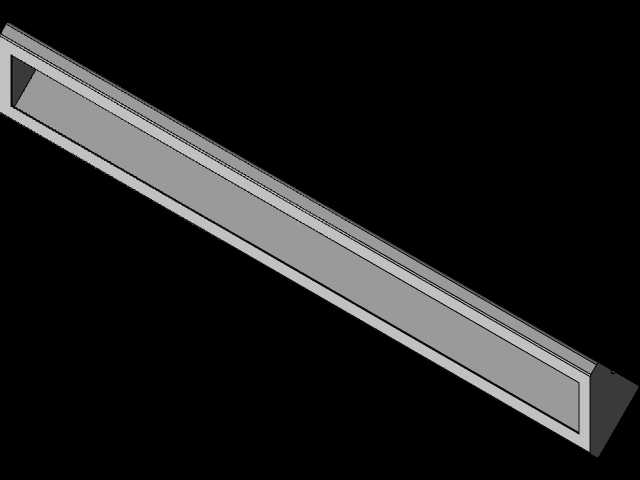

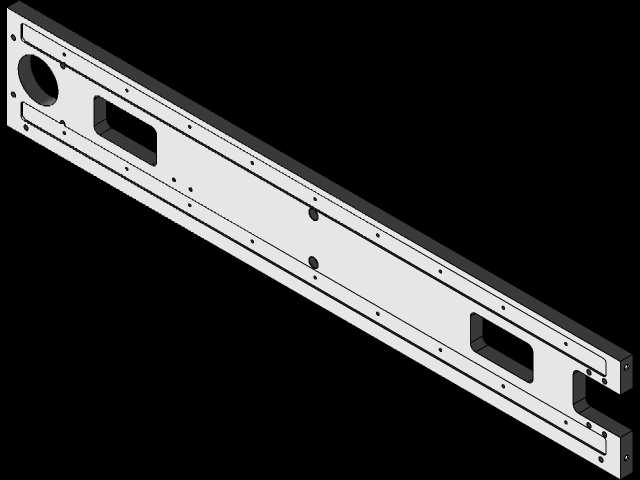

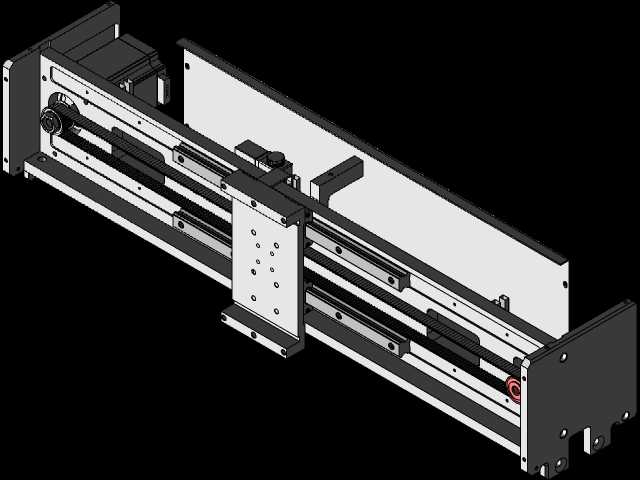

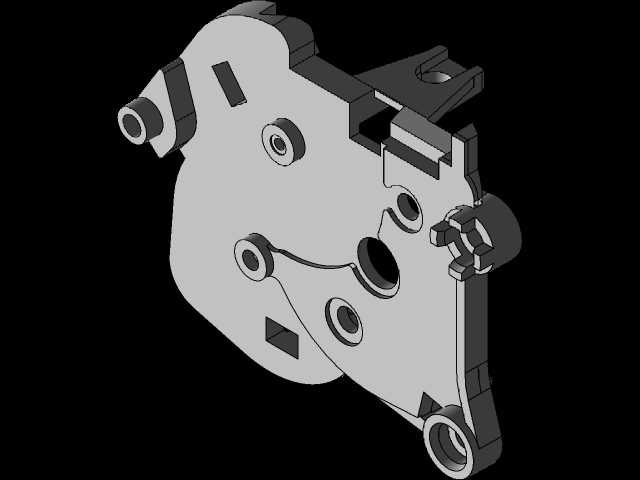

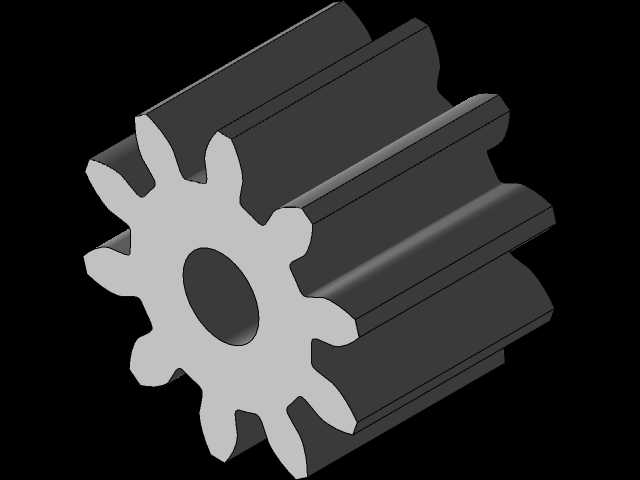

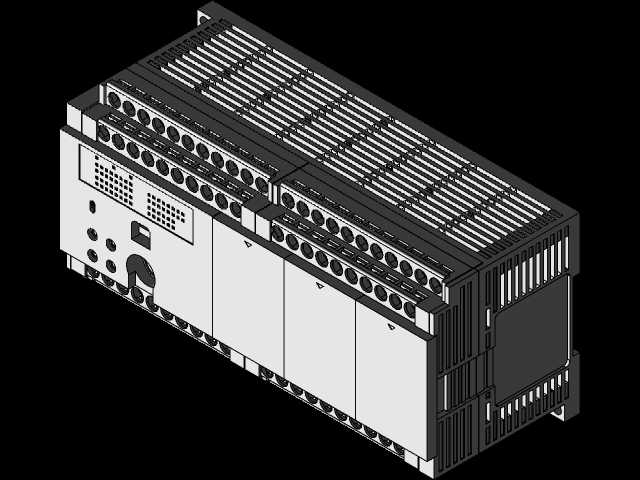

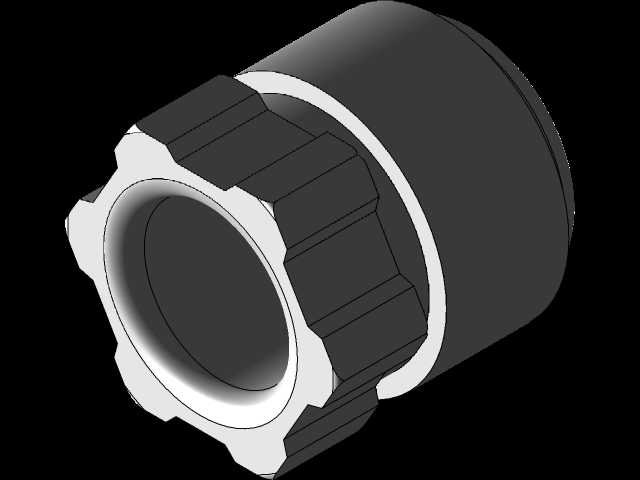

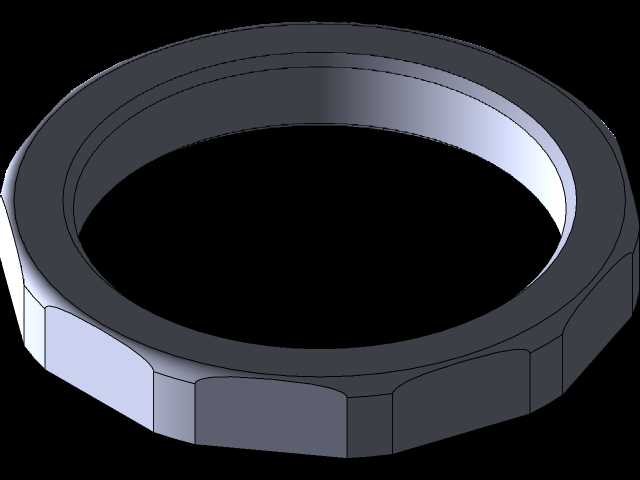

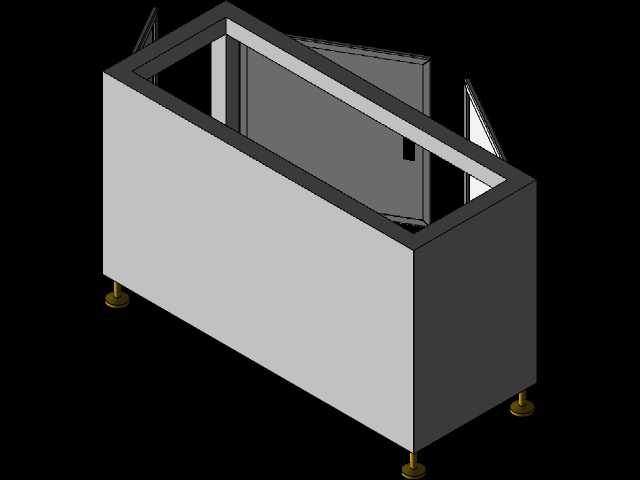

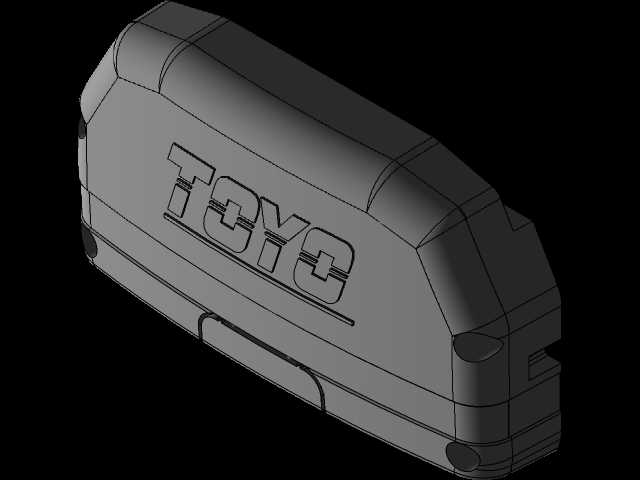

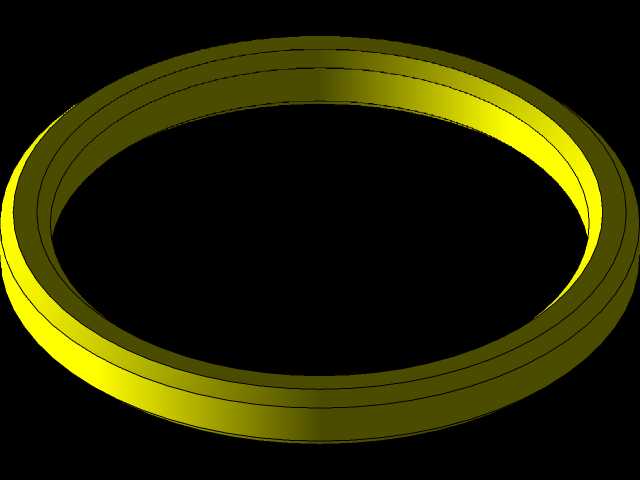

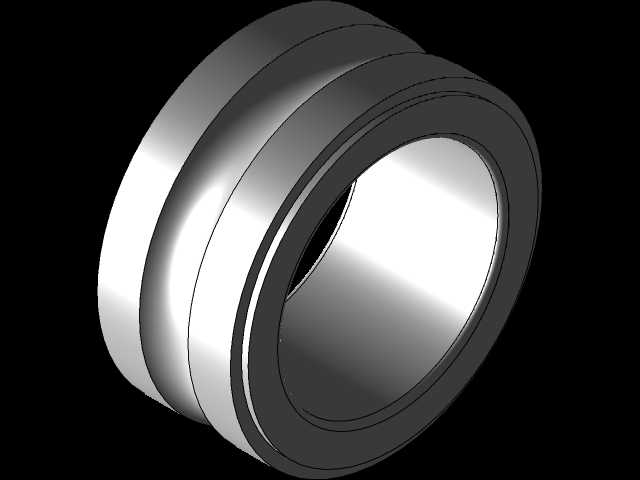

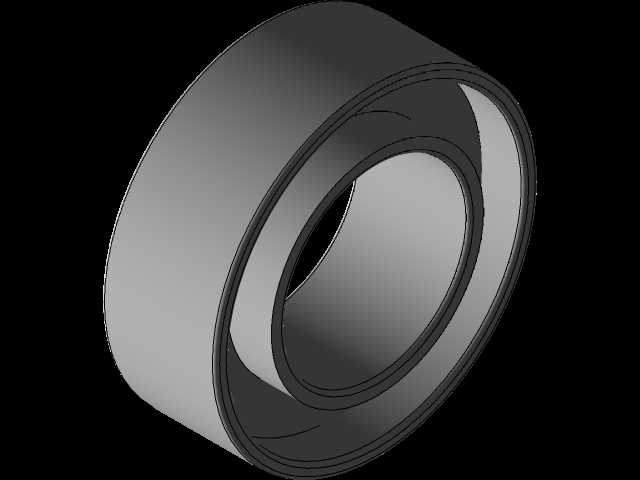

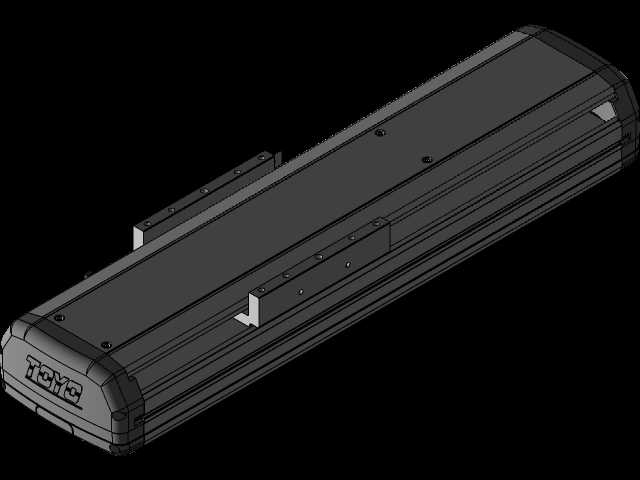

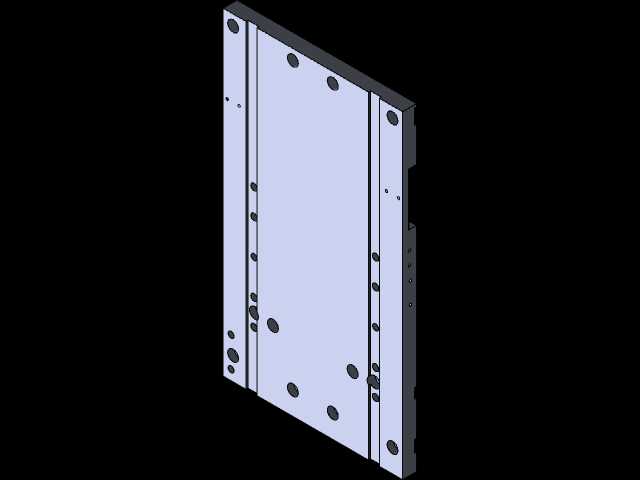

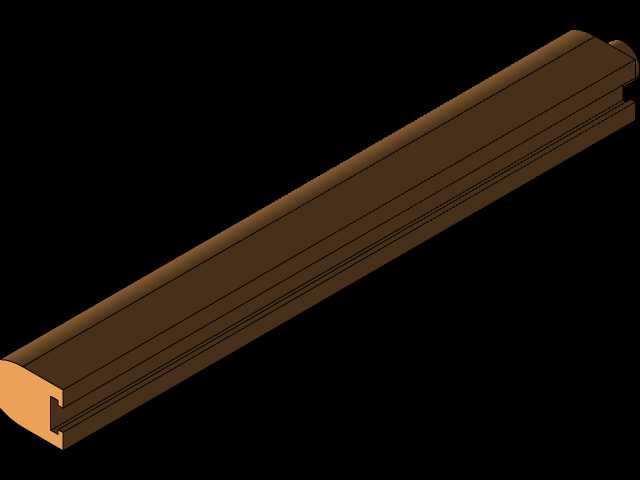

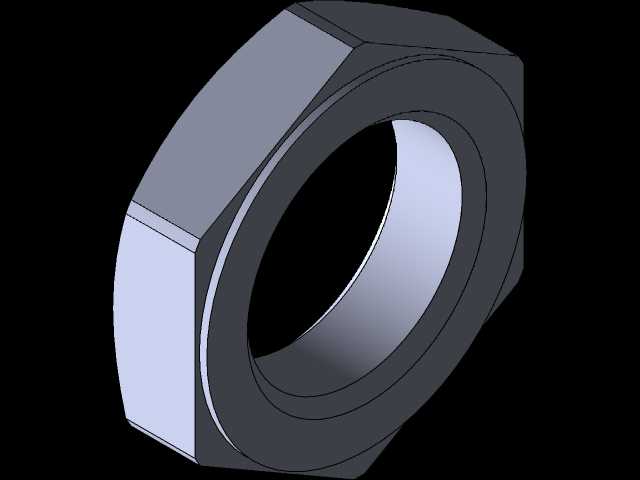

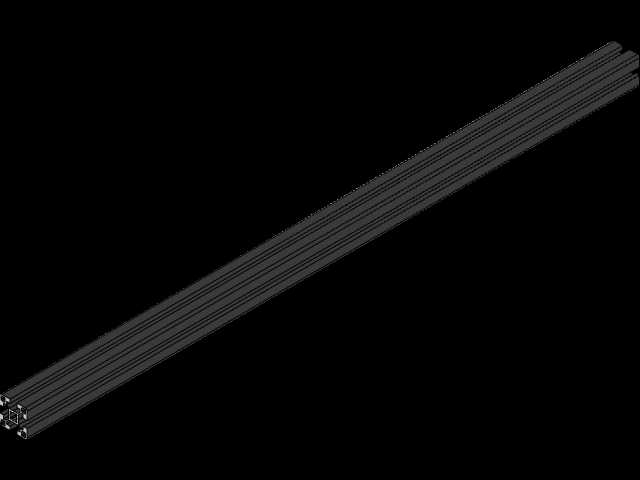

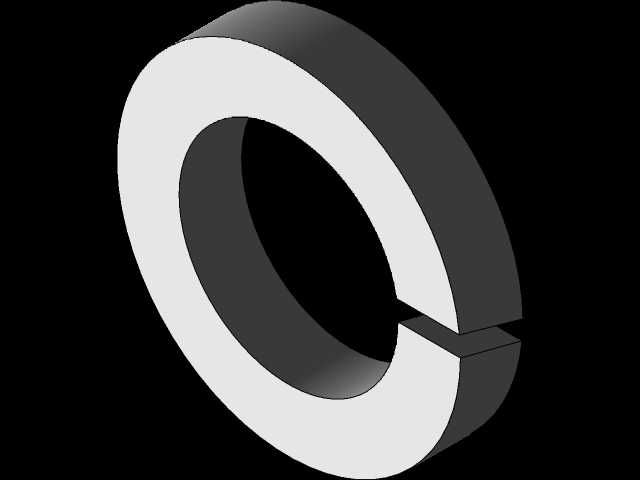

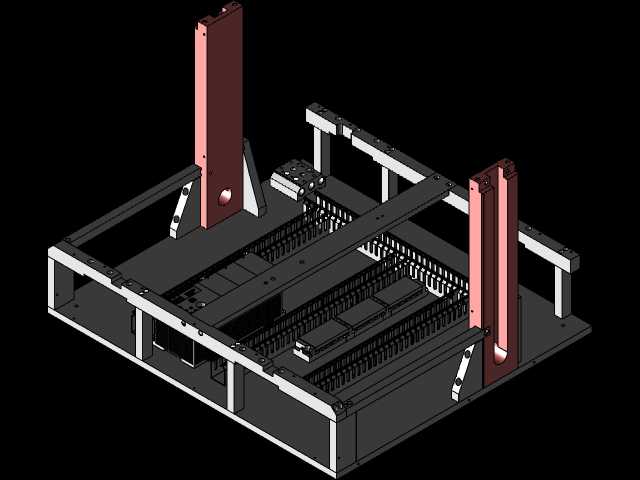

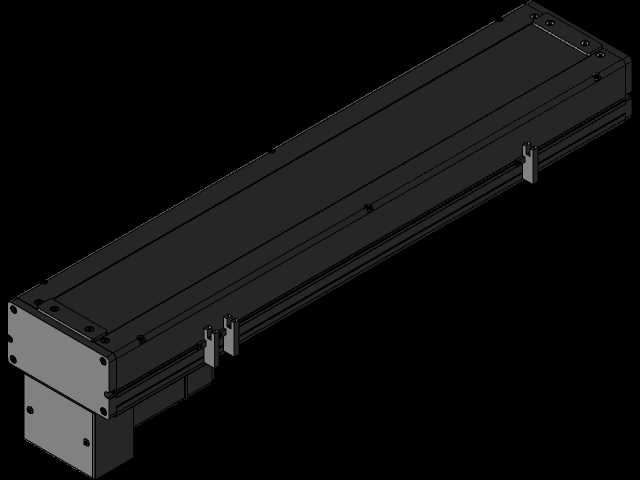

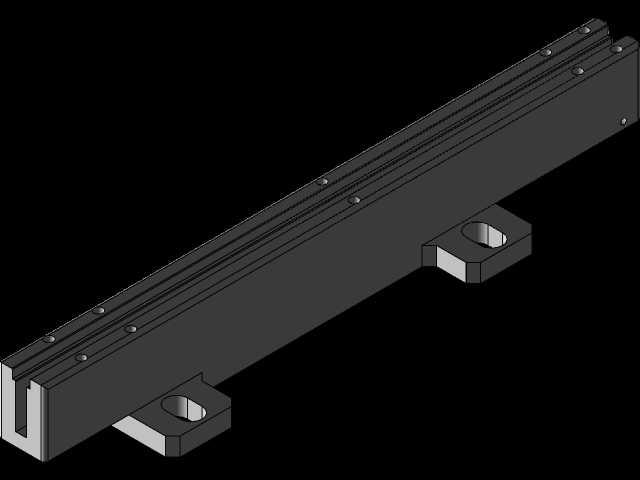

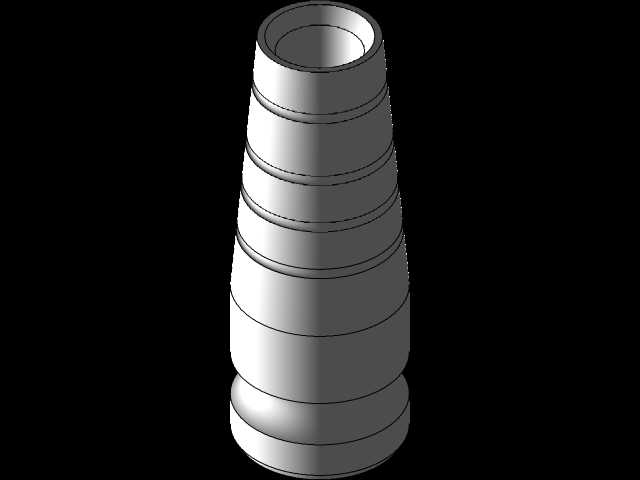

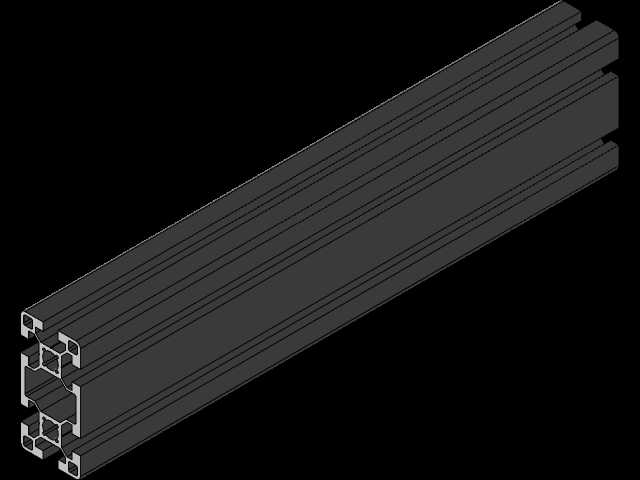

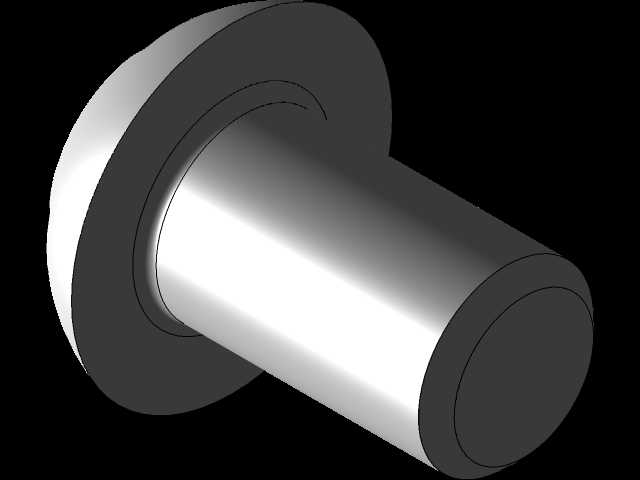

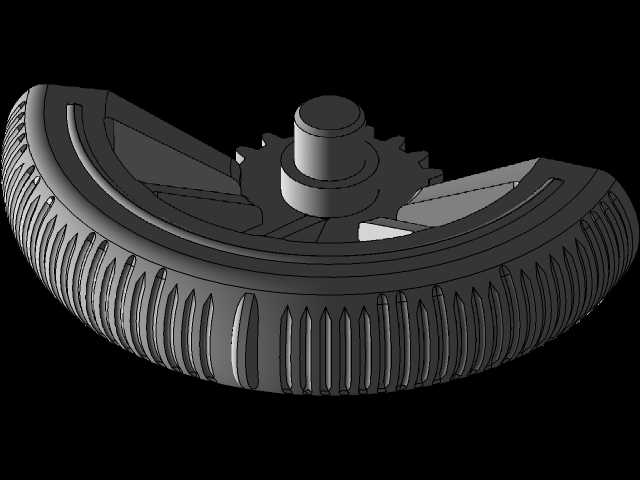

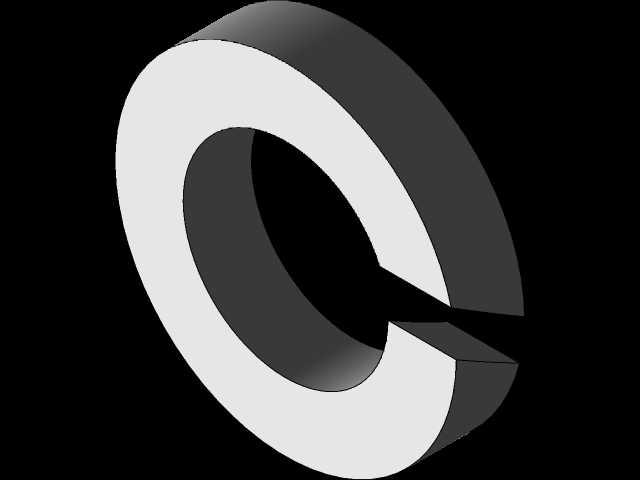

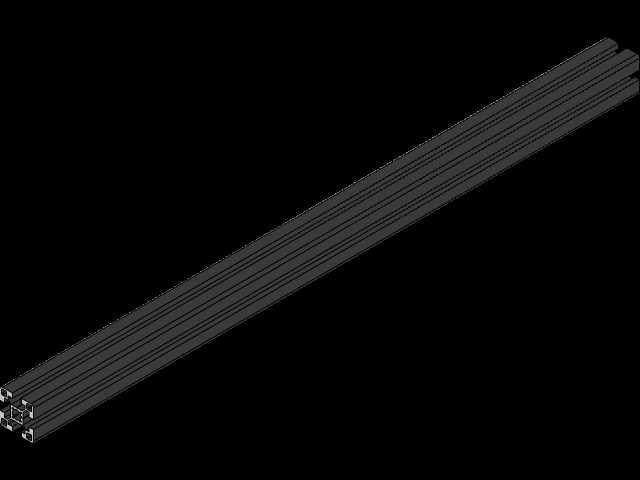

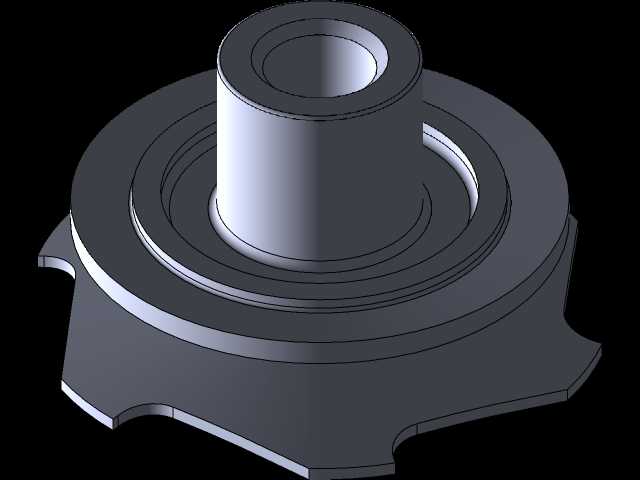

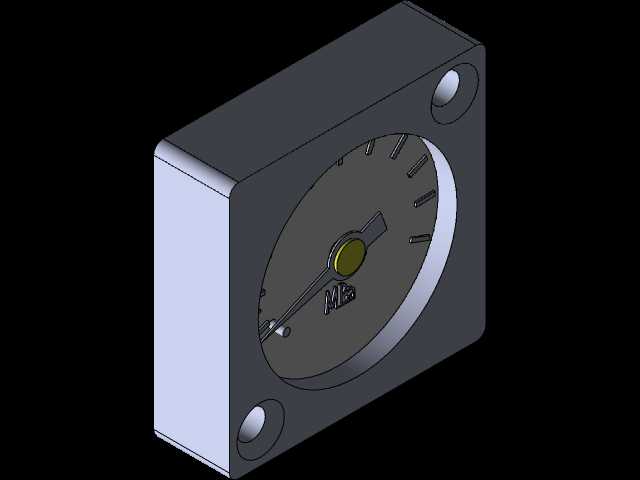

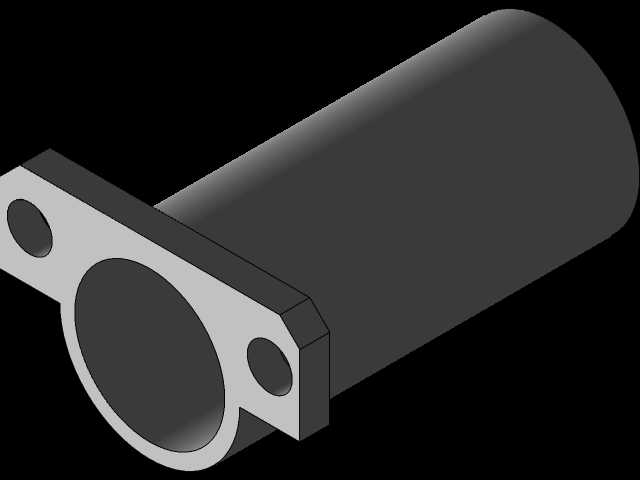

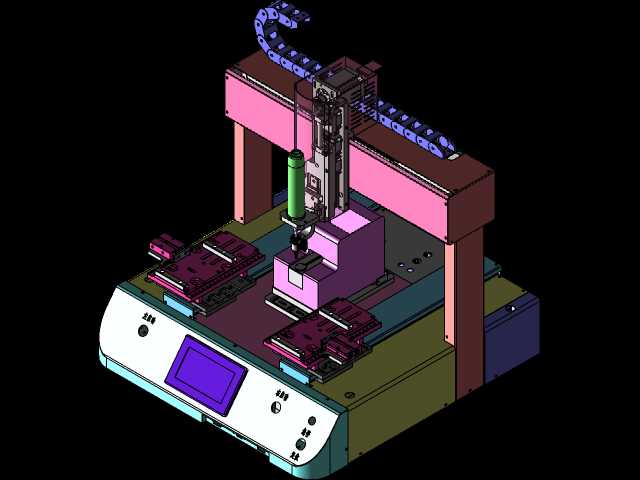

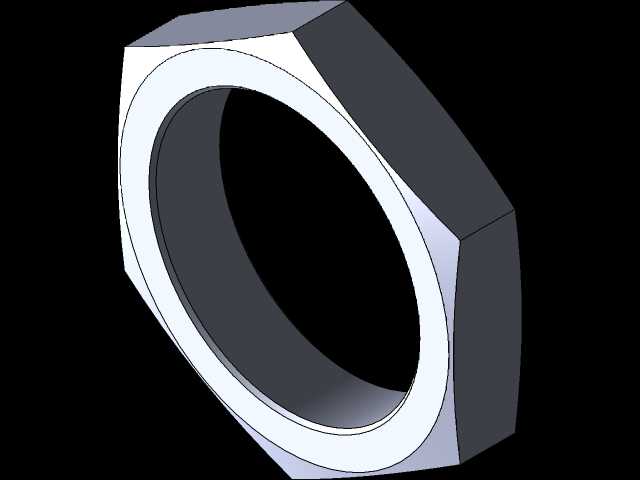

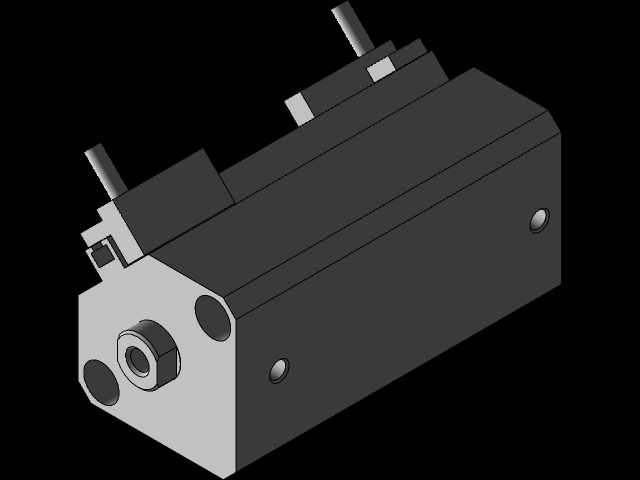

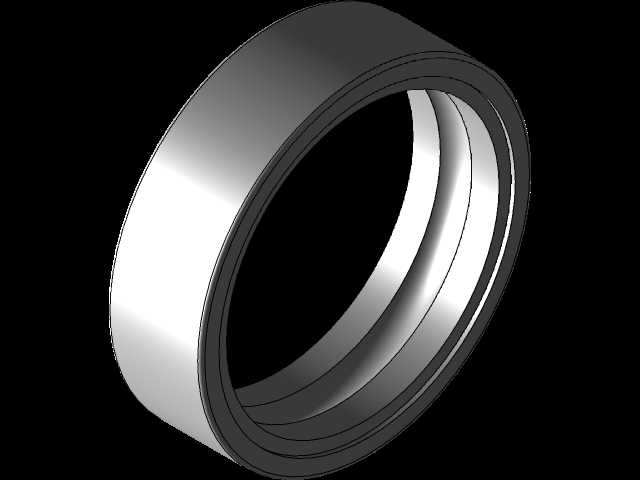

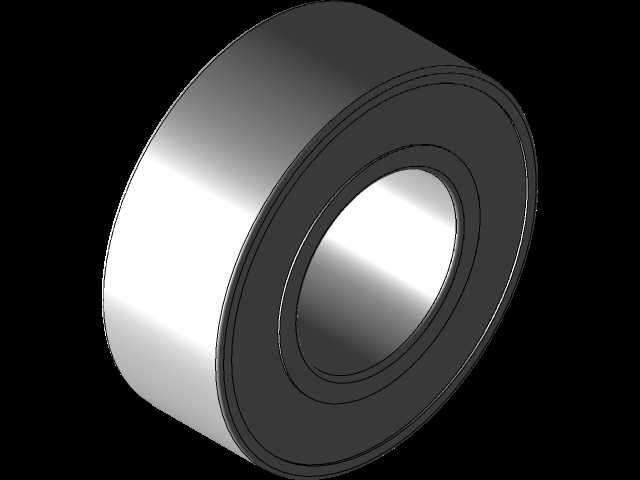

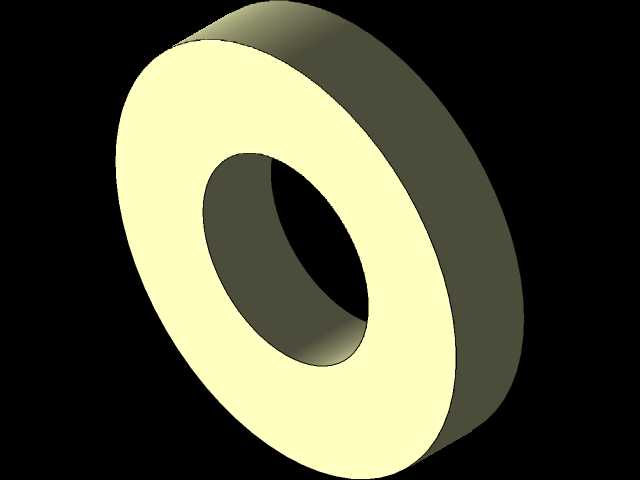

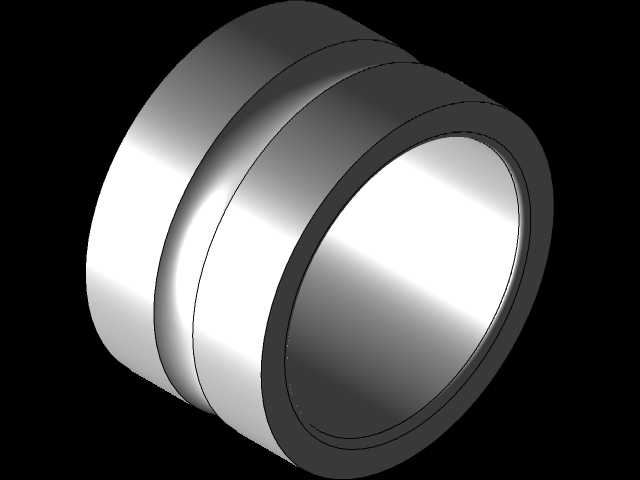

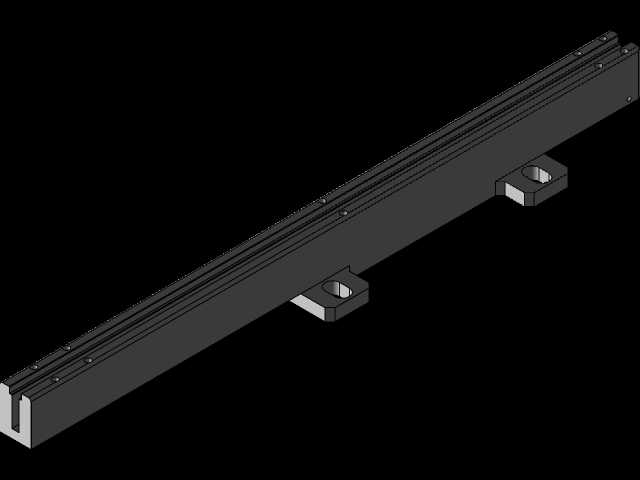

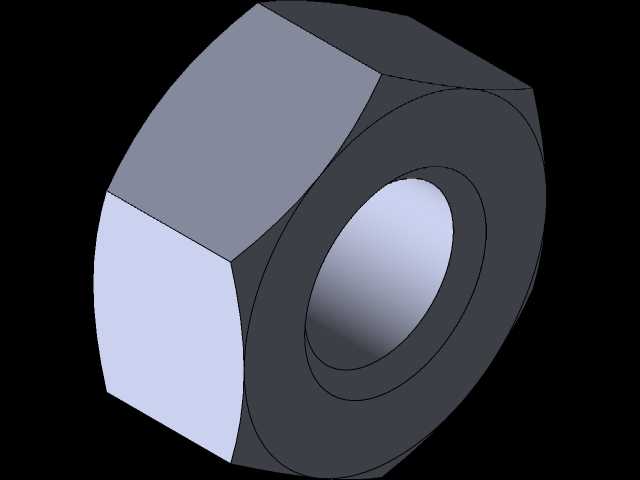

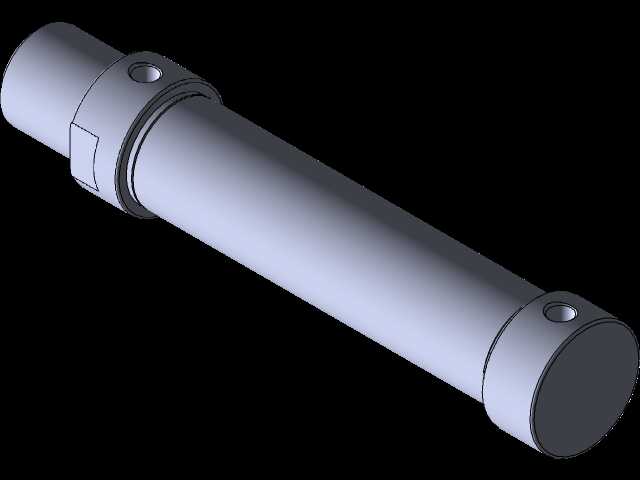

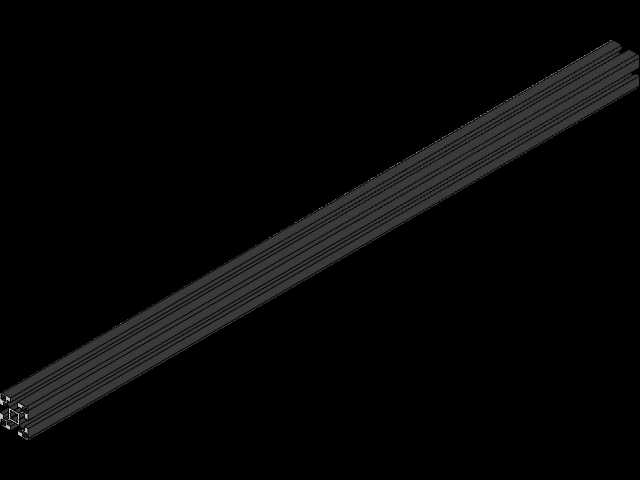

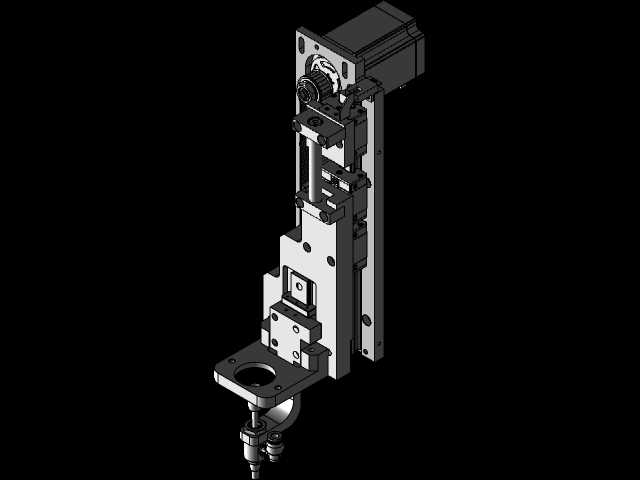

　　在桌面级精密点胶、小件视觉检测、轻载物料移栽这类XY两轴运动场景里，很多工程师一开始会直接采购标准滑台拼接，但实际落地时经常遇到安装孔位不匹配、端部走线空间不足、负载端连接结构干涉的问题，这套螺旋传动的线性组件就是针对这类定制化XY运动平台做的适配结构，专门解决标准件和现场安装边界不匹配的痛点。从结构本身来看，主体采用挤压铝型材作为基座，型材截面做了等壁厚的加强筋设计，既保证1米左右行程下的直线度，又能把整体自重控制在合理范围，不会给Z轴安装端带来额外的负载负担。传动部分采用滚珠丝杠副作为核心传动件，丝杠两端采用配对角接触轴承做固定支撑，消除轴向窜动，端部的锁紧螺母做了防松垫片设计，长时间往复运行不会出现预紧力衰减的问题。

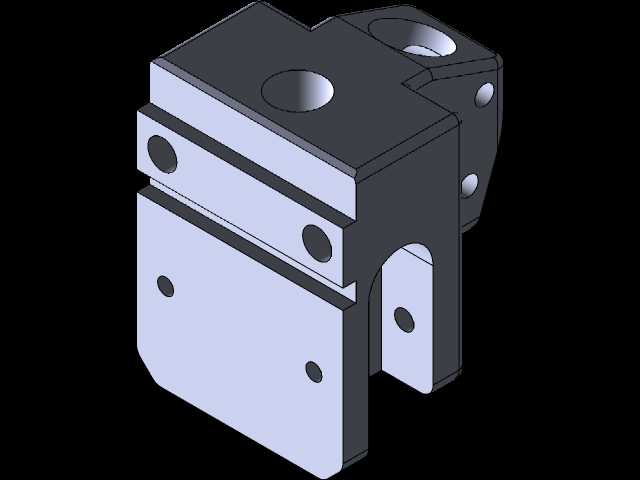

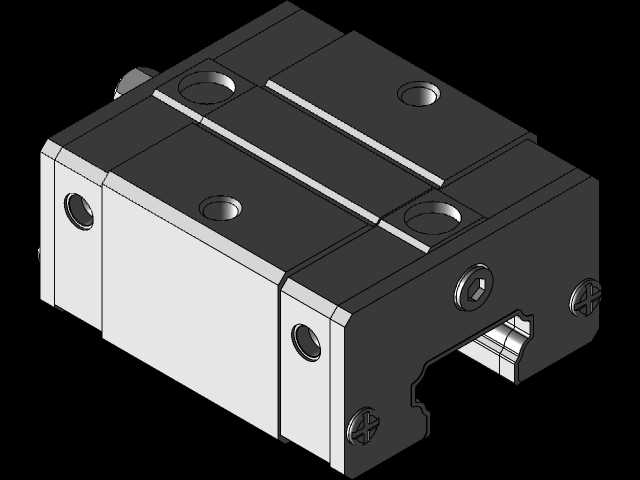

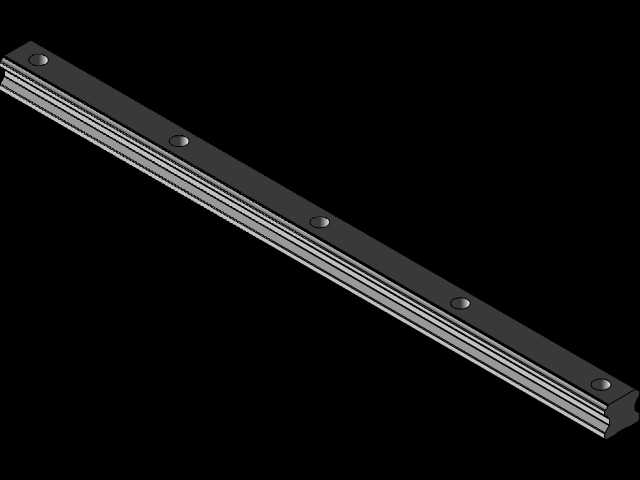

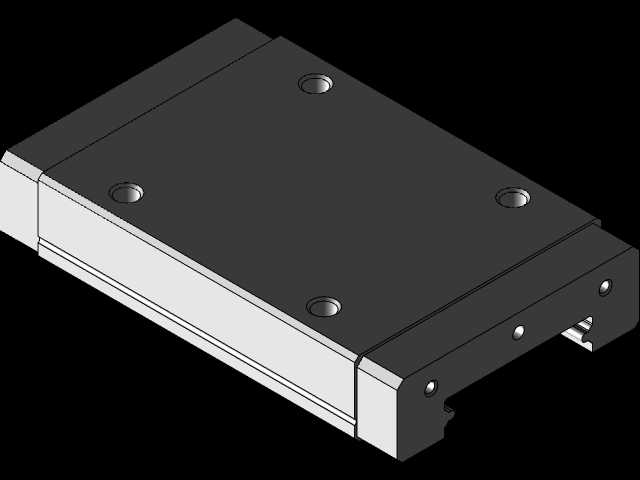

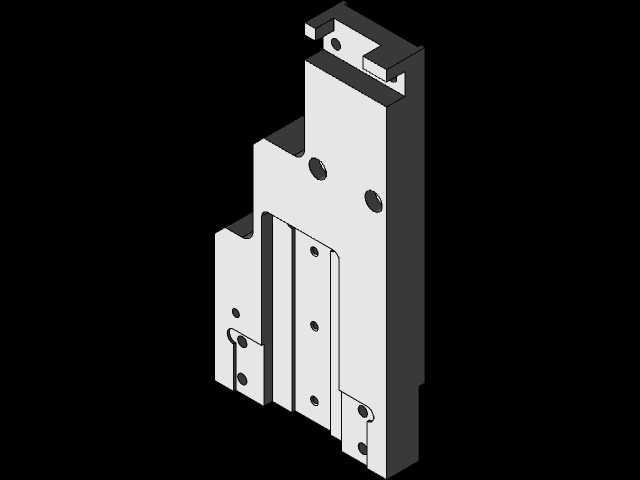

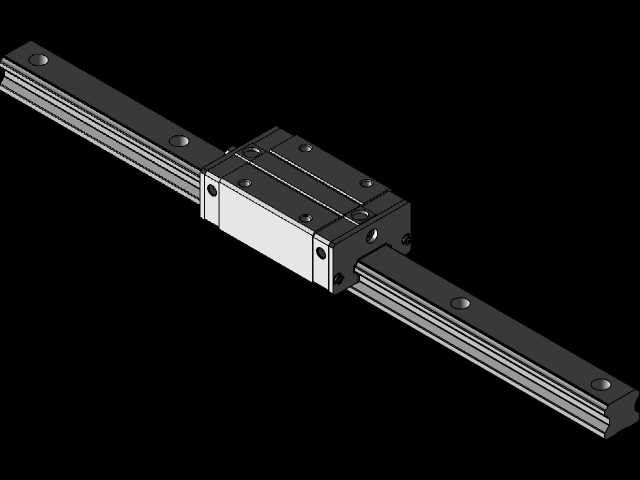

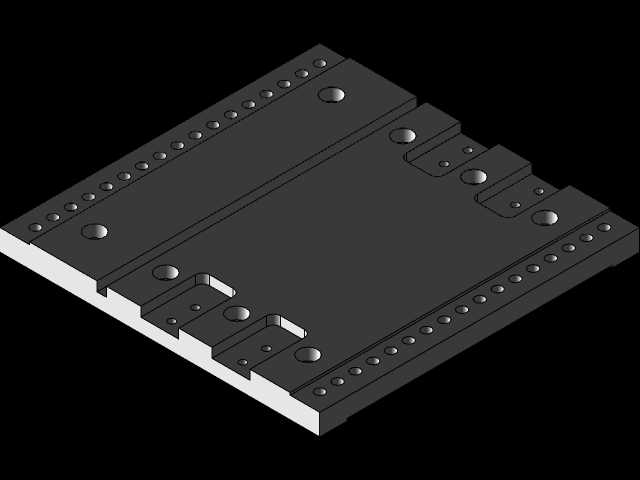

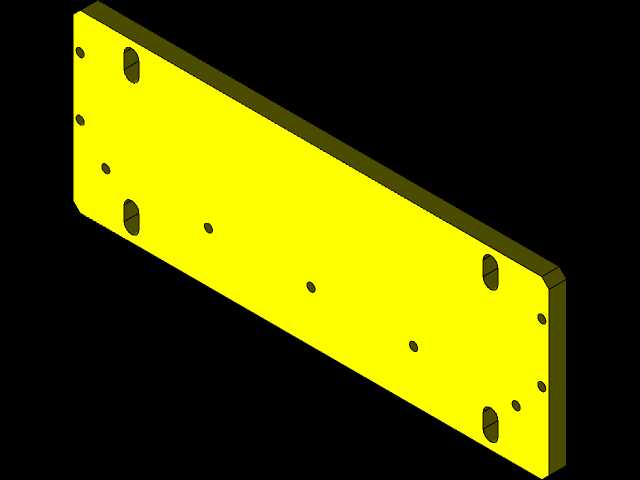

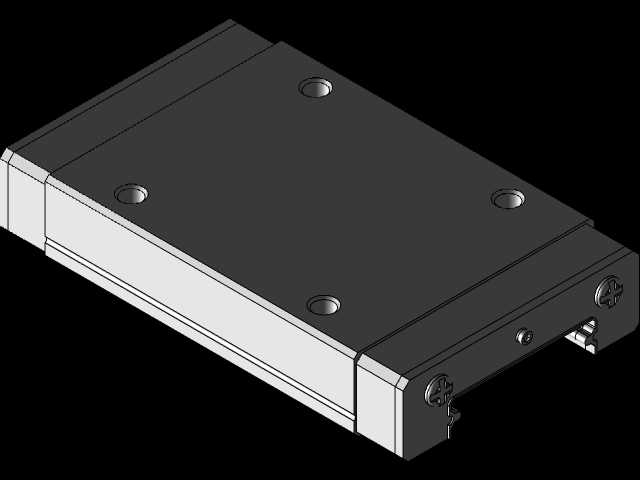

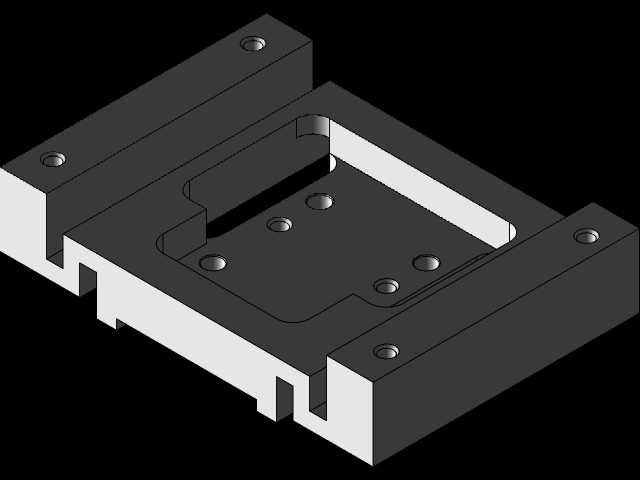

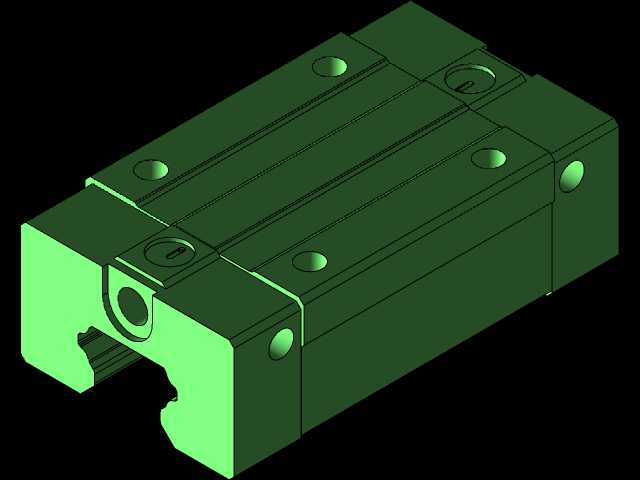

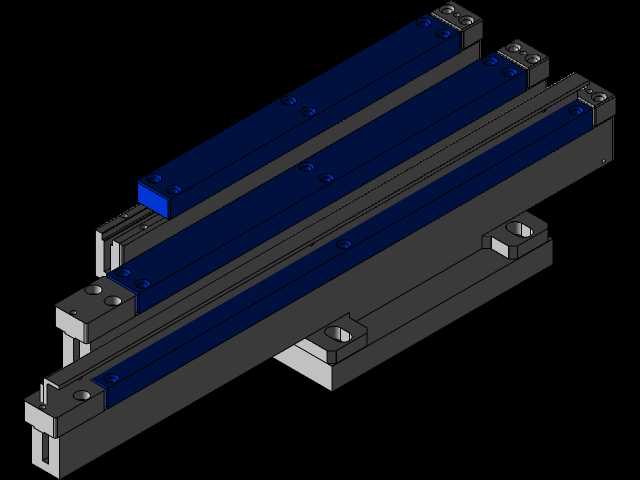

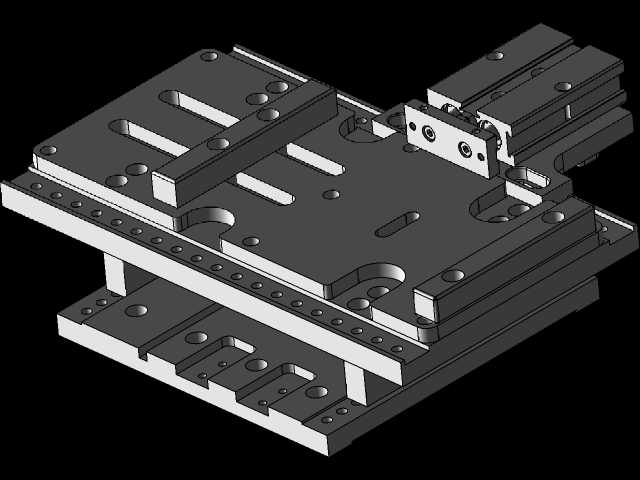

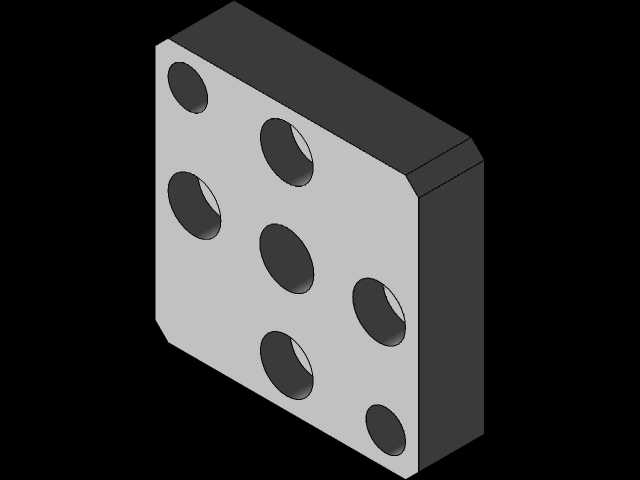

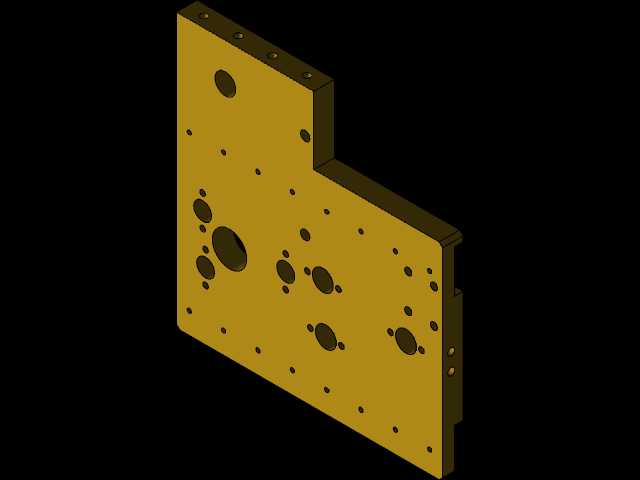

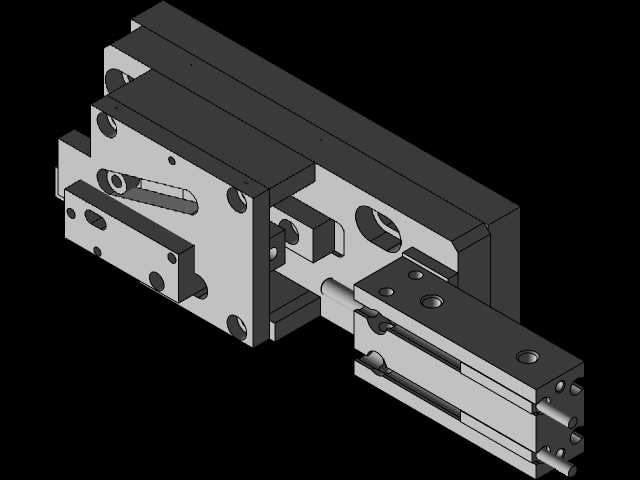

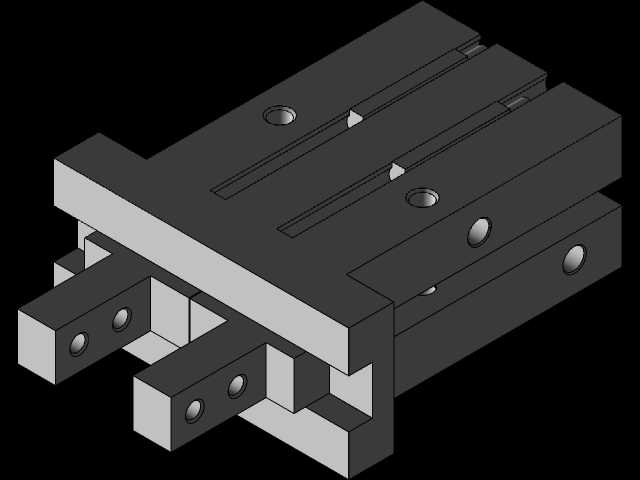

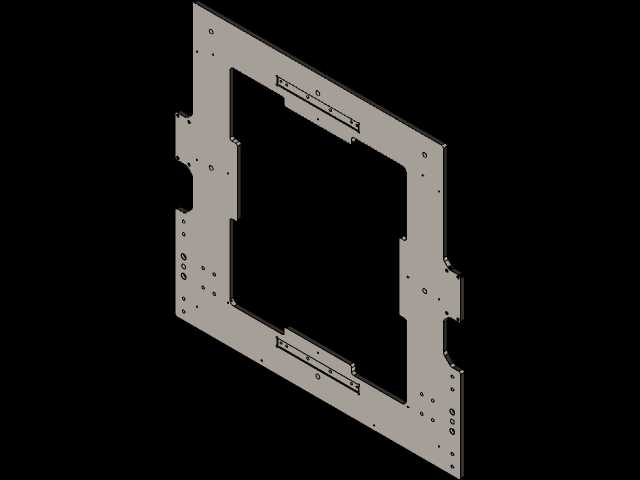

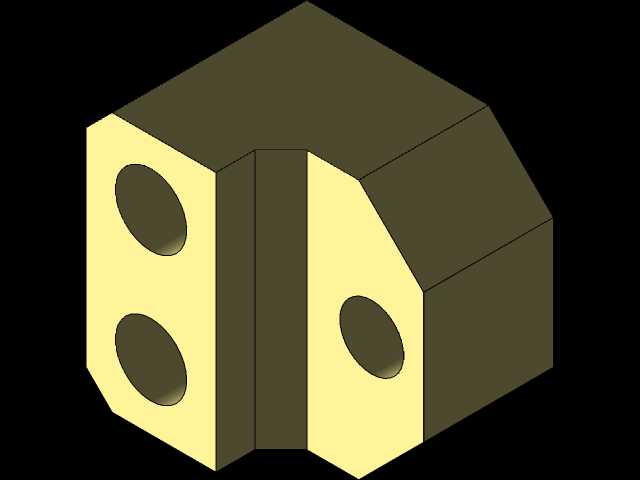

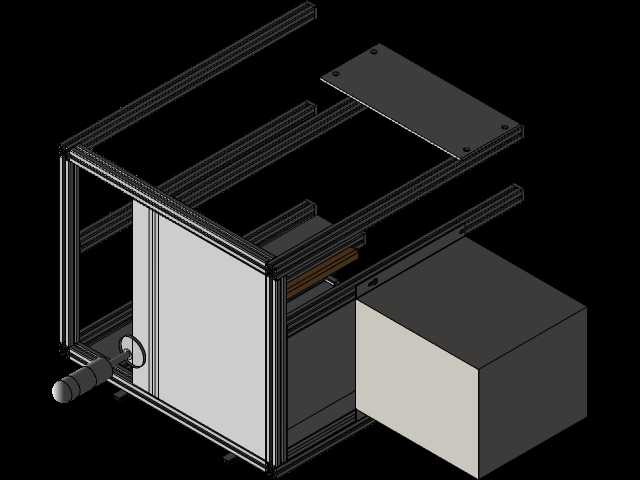

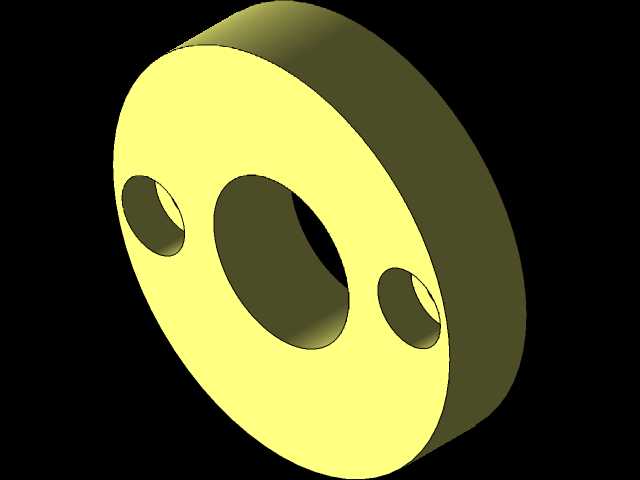

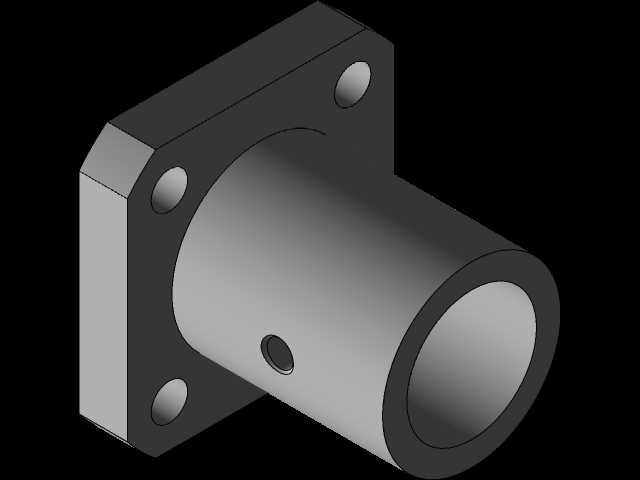

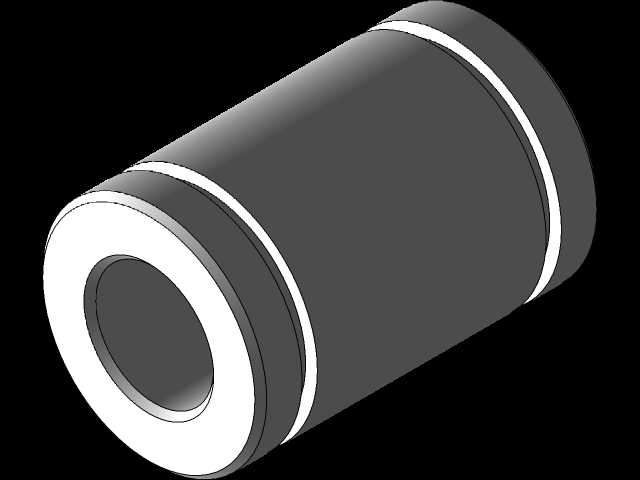

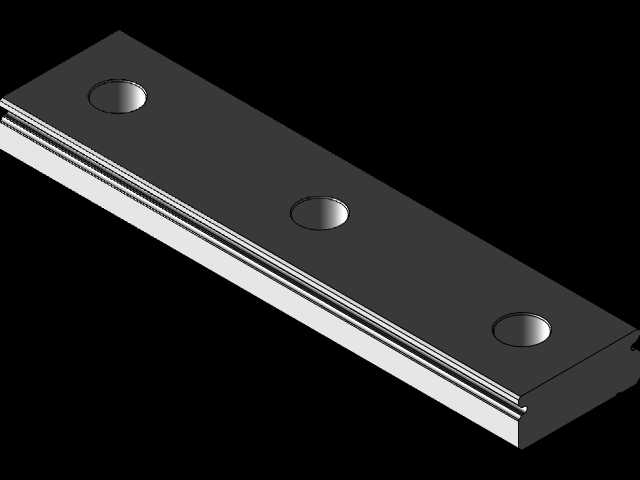

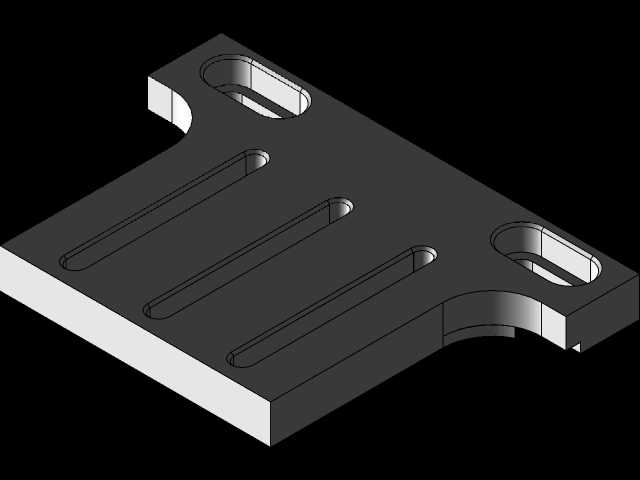

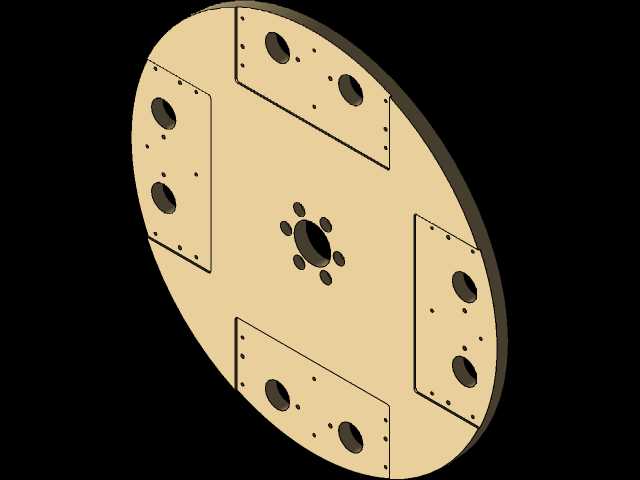

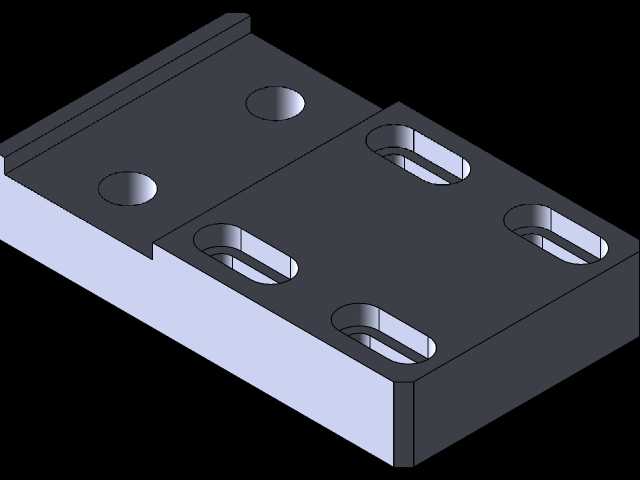

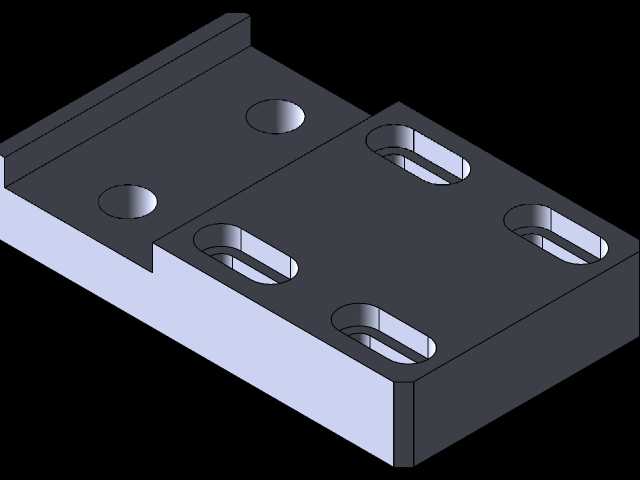

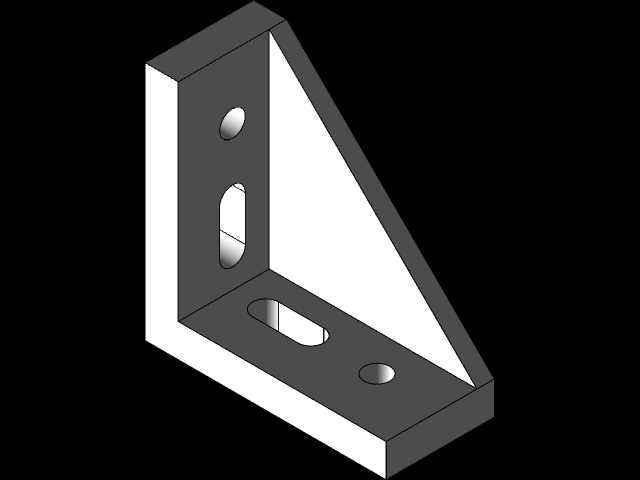

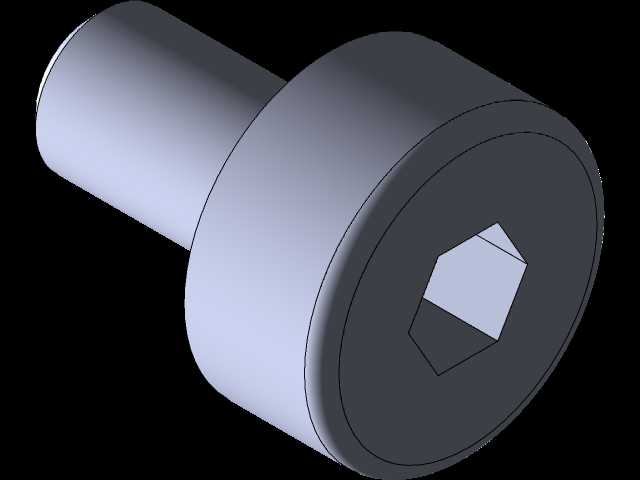

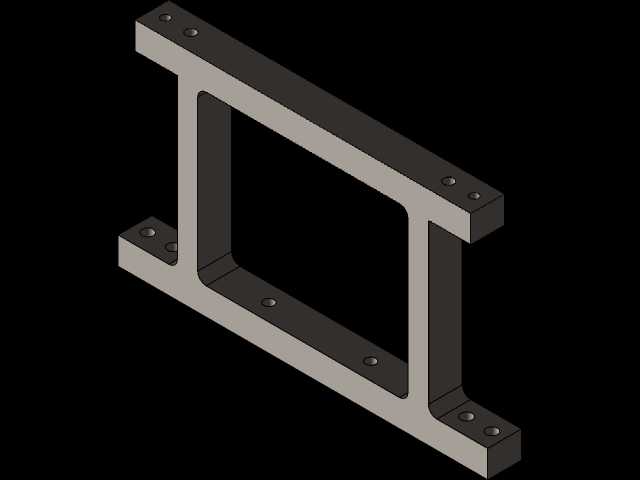

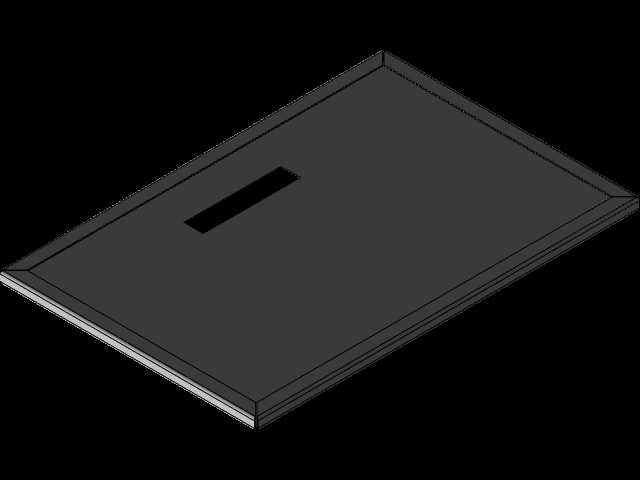

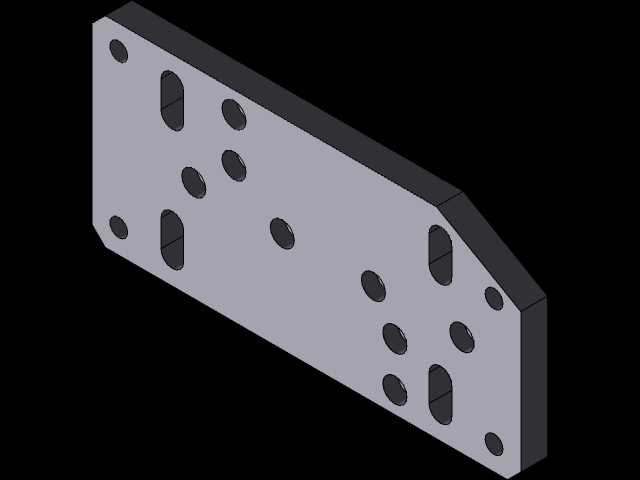

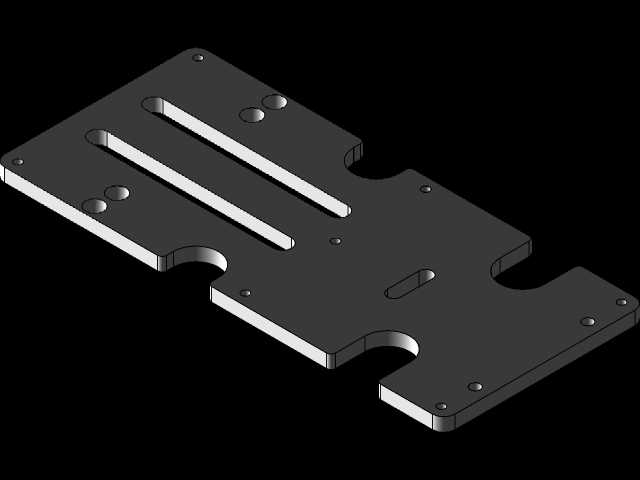

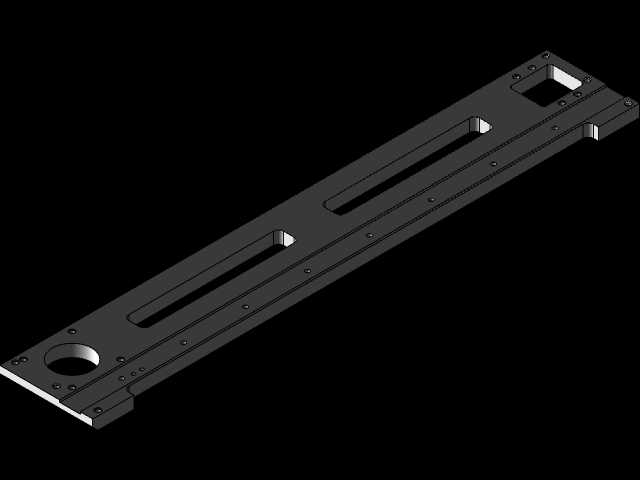

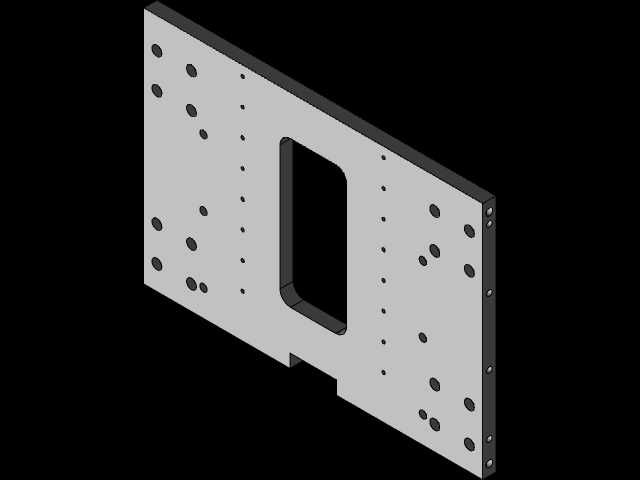

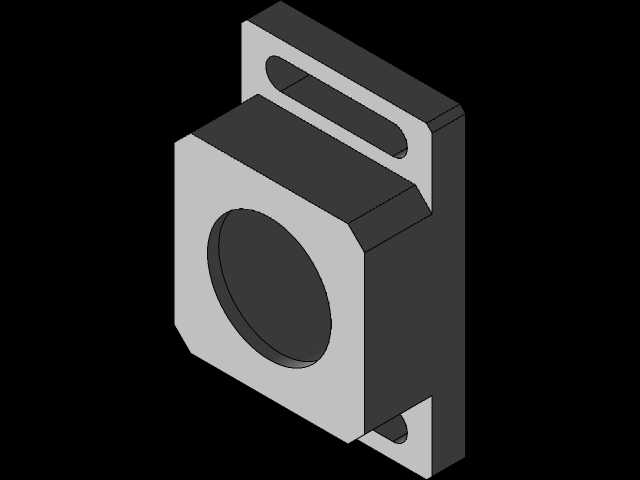

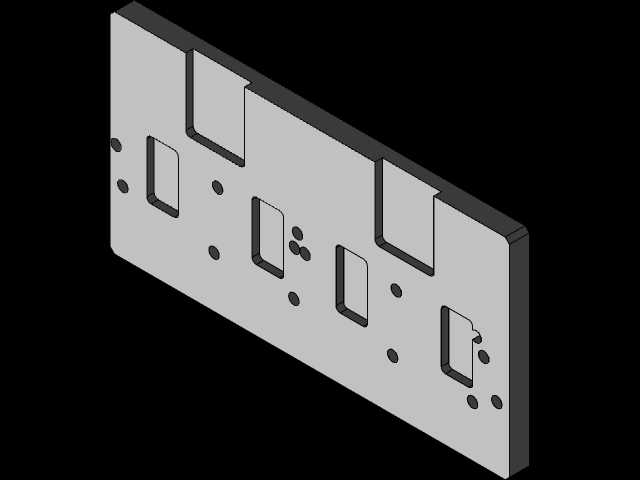

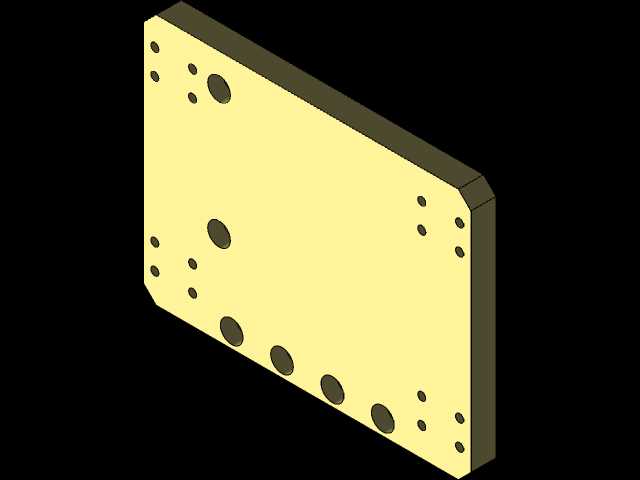

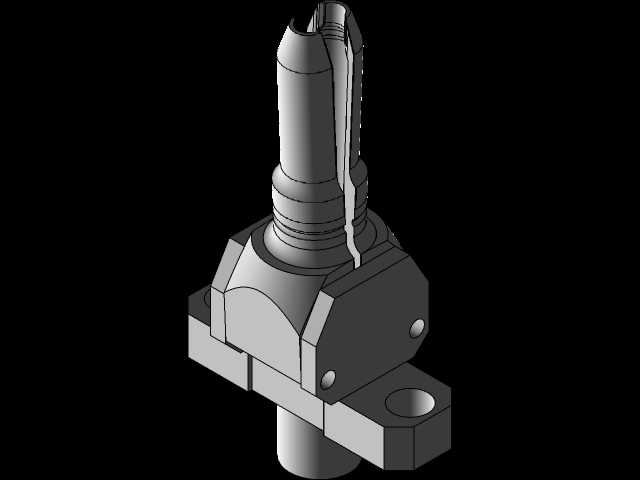

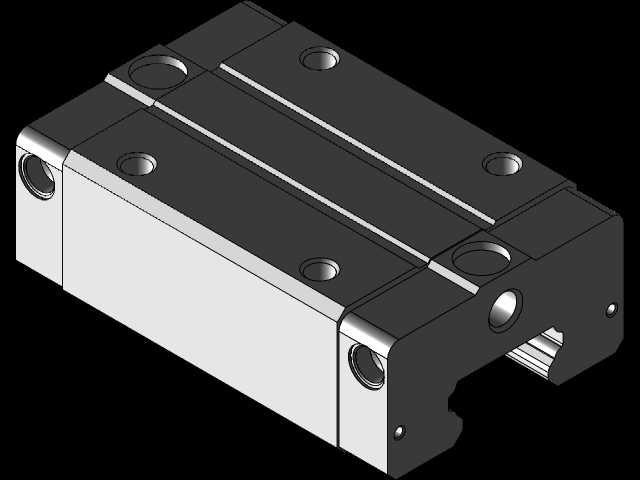

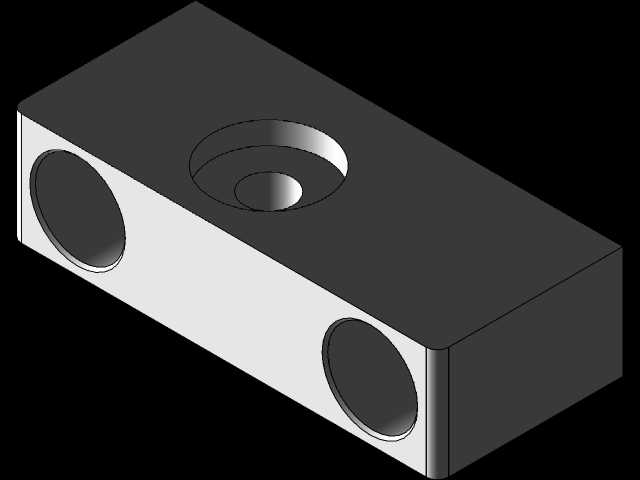

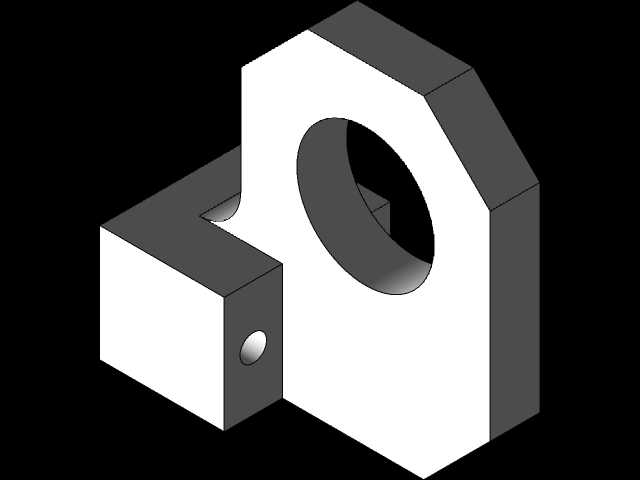

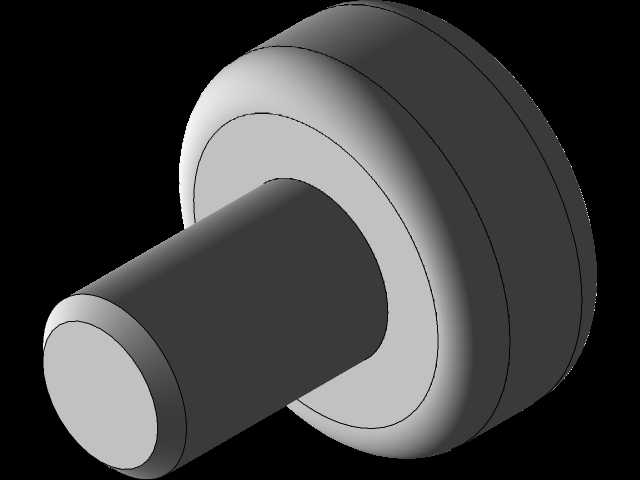

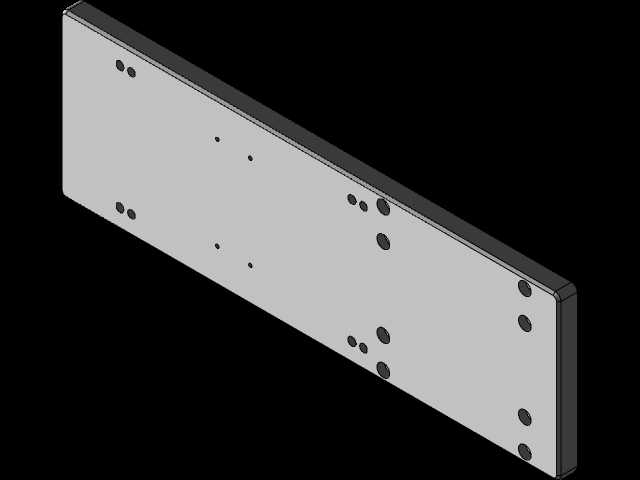

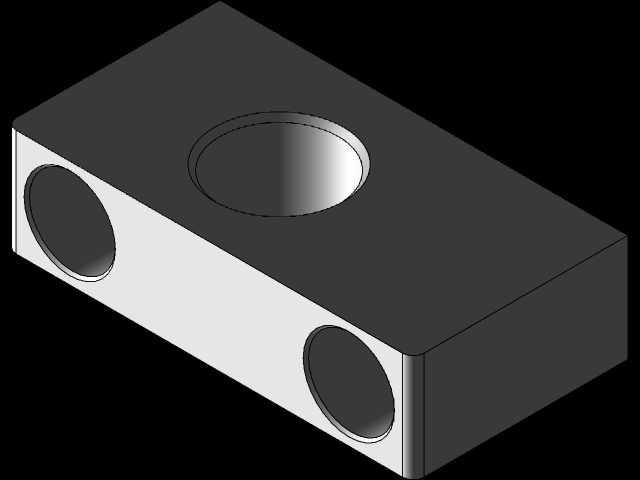

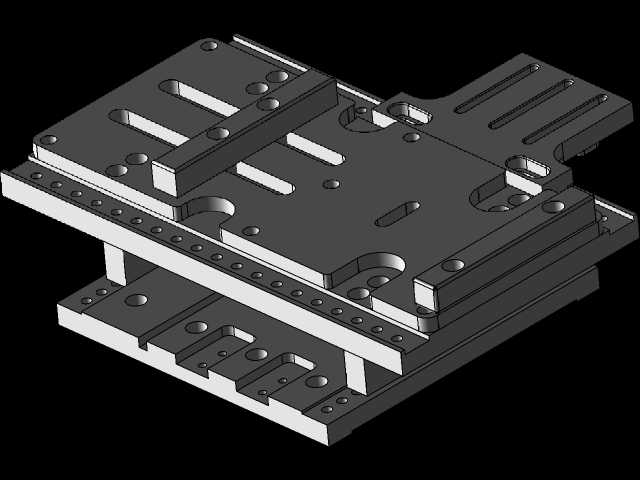

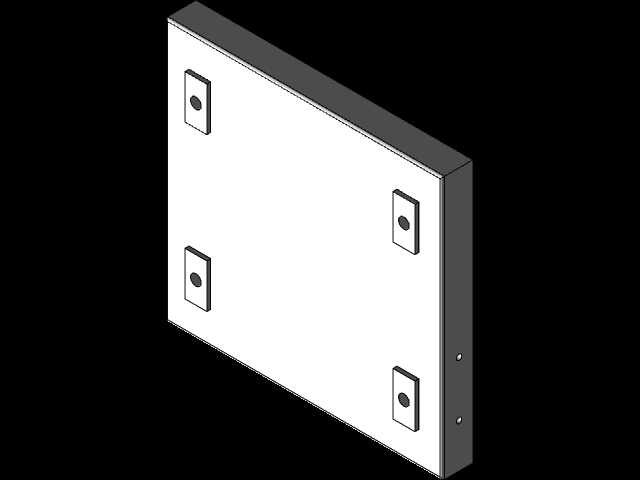

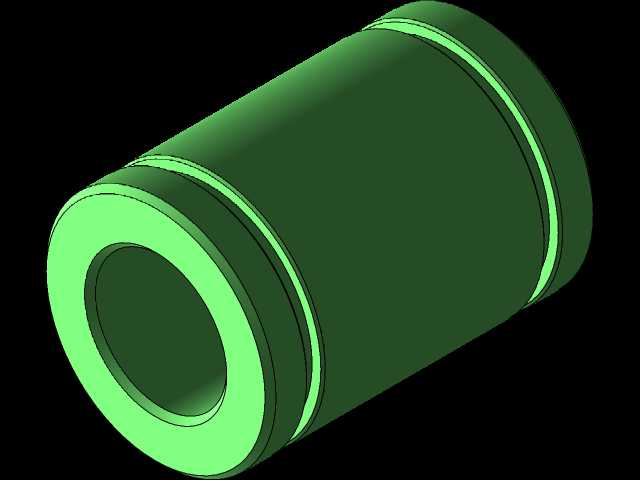

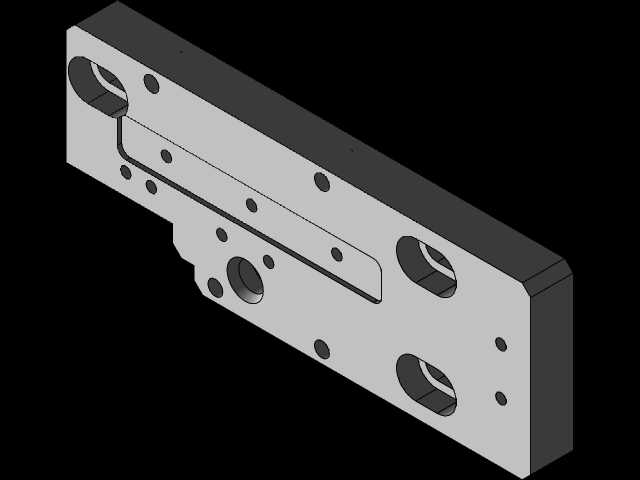

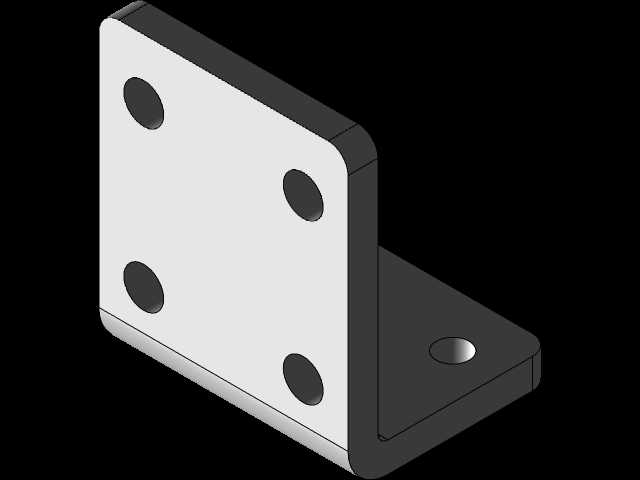

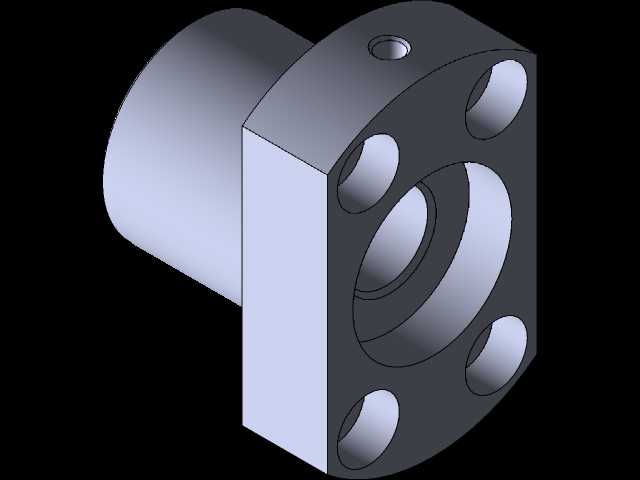

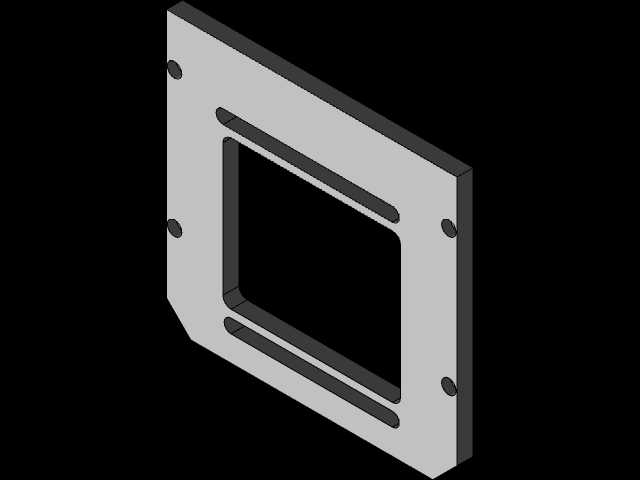

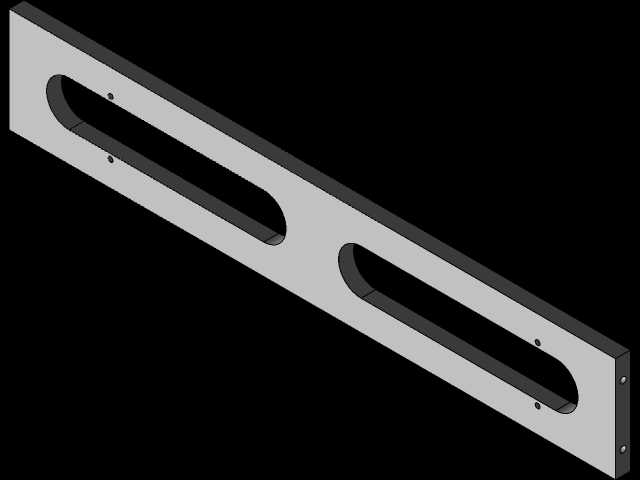

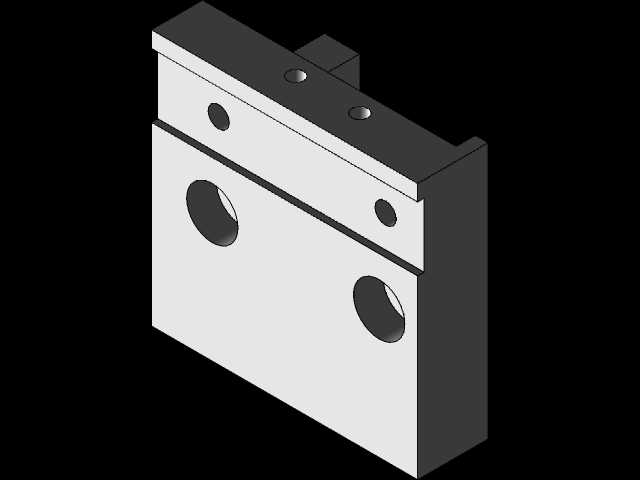

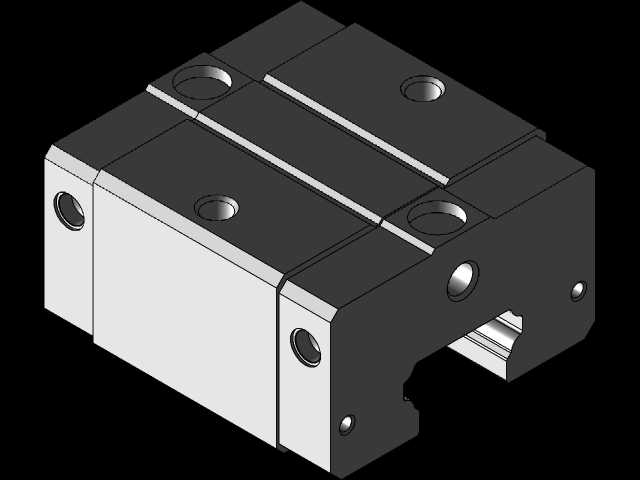

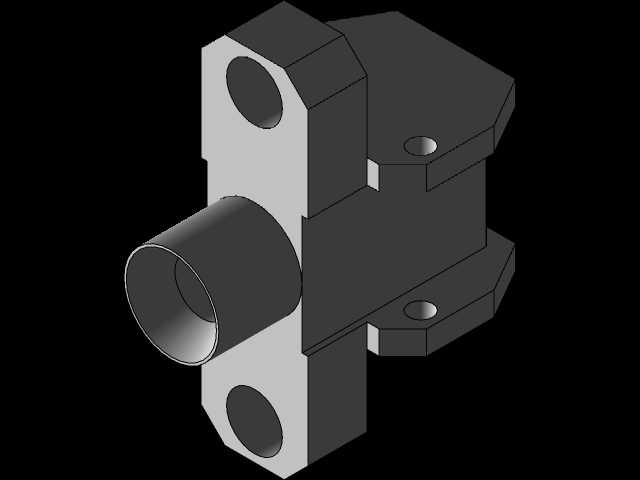

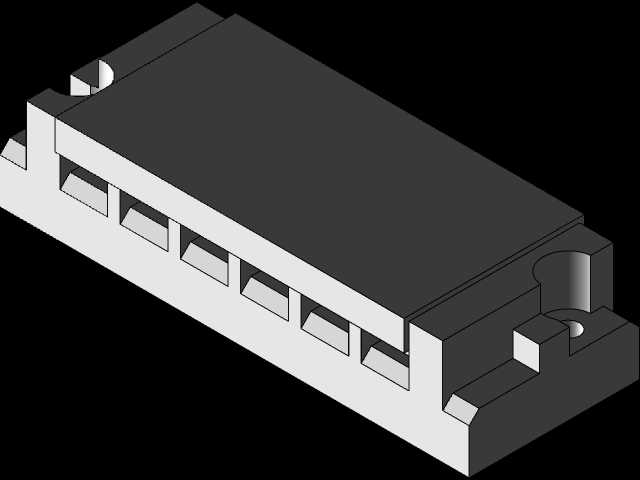

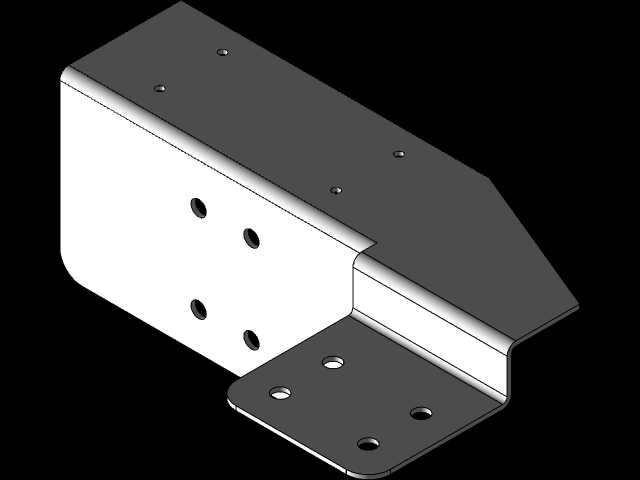

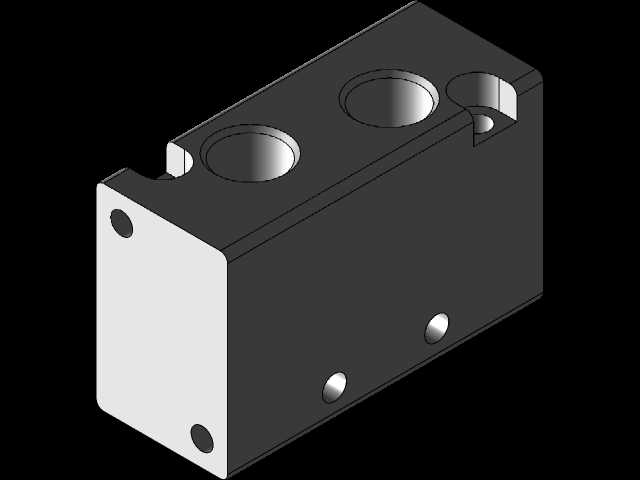

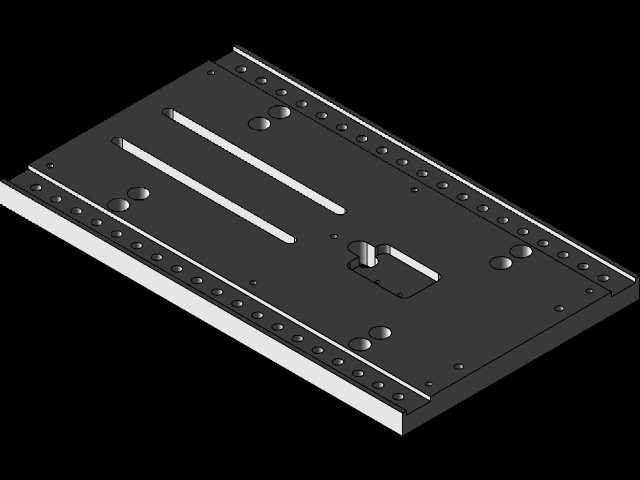

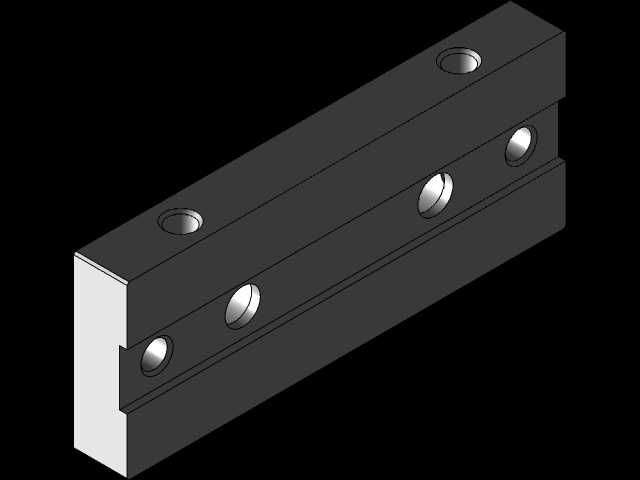

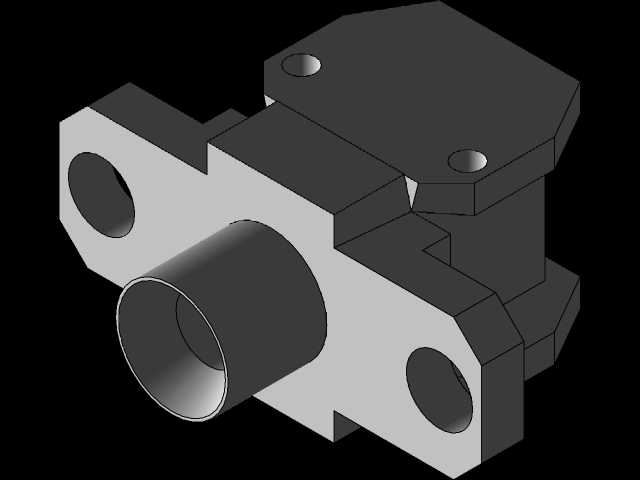

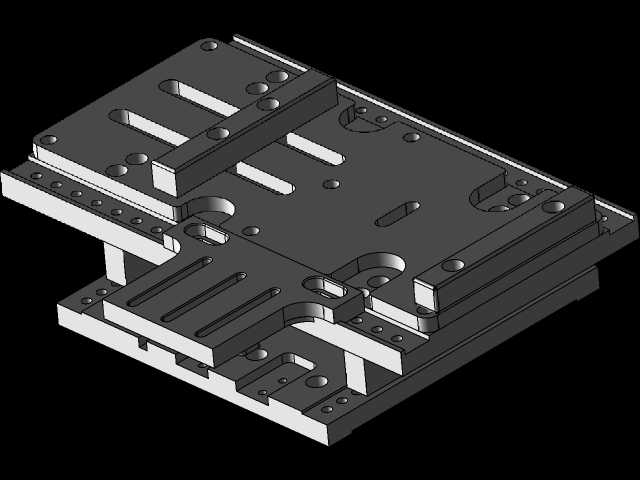

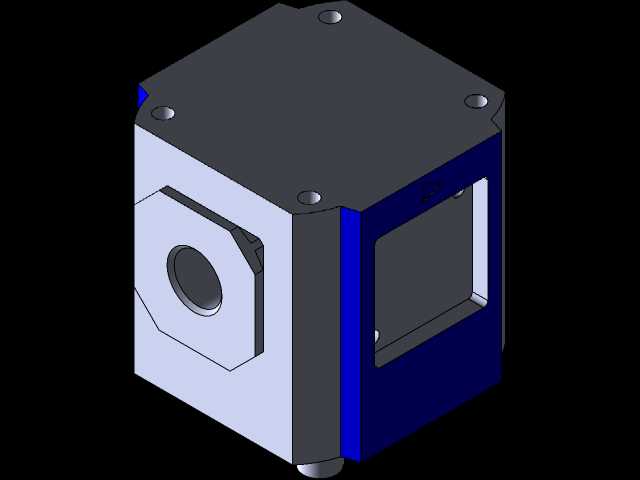

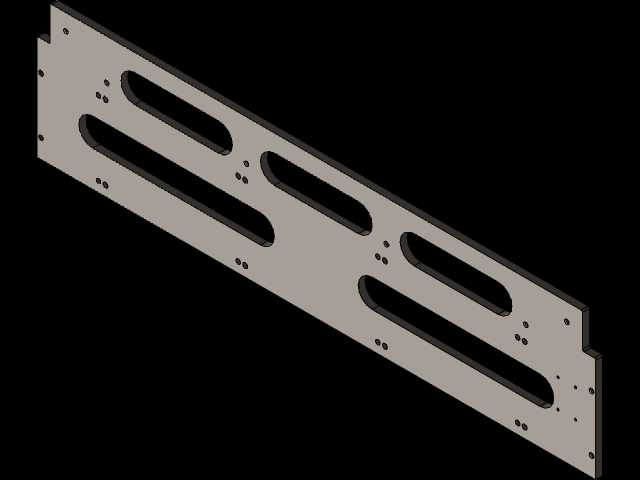

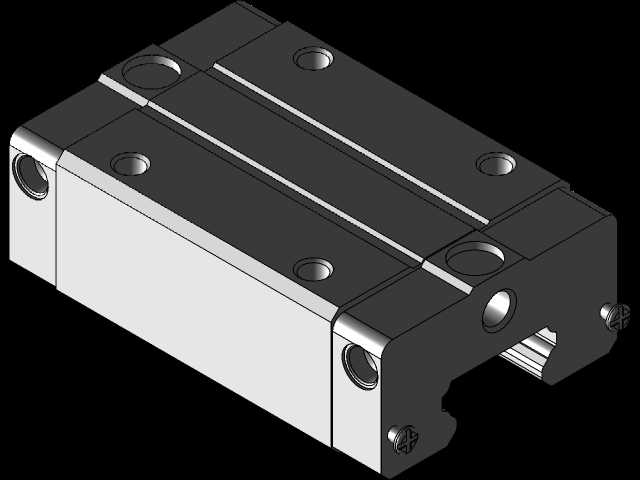

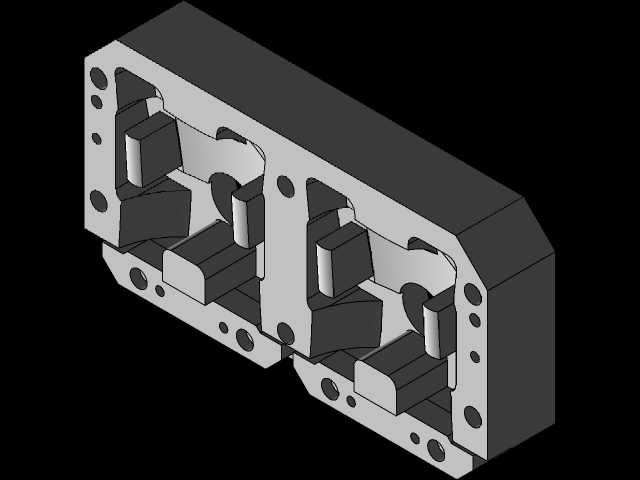

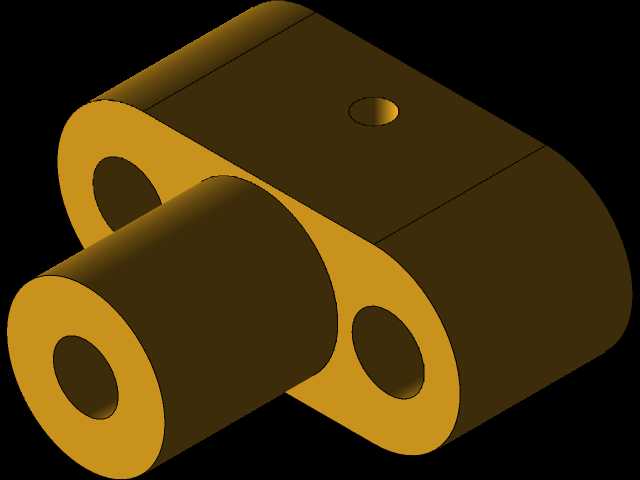

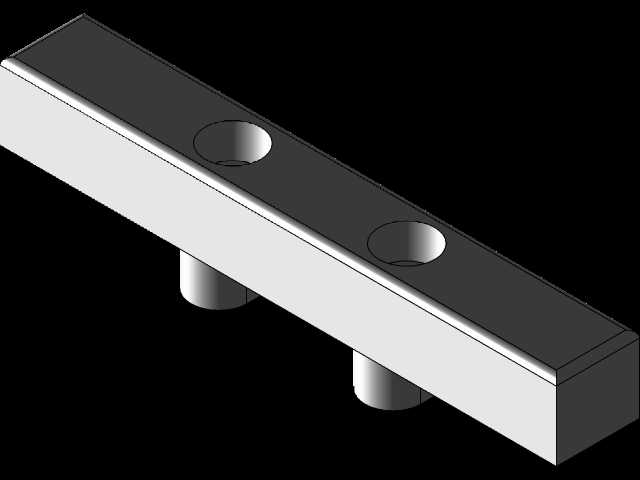

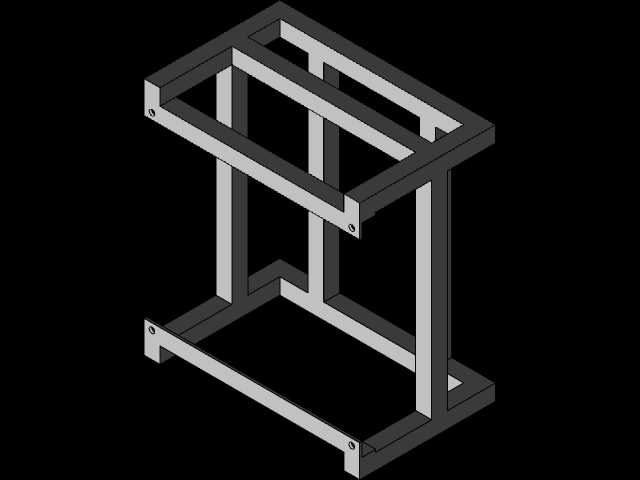

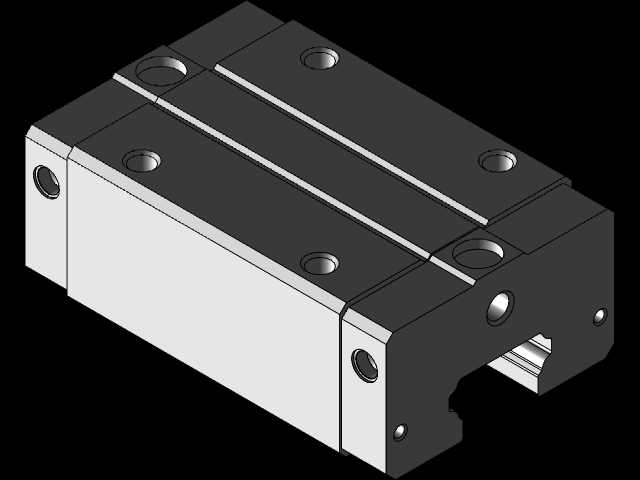

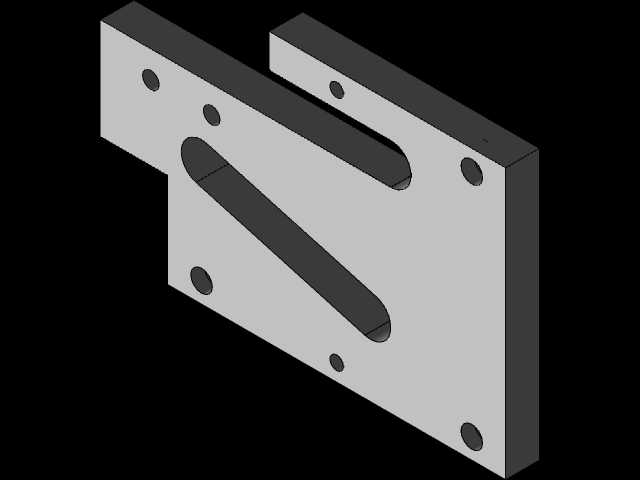

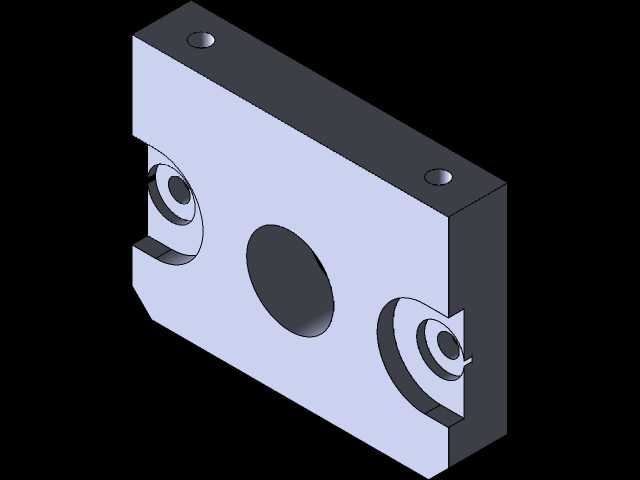

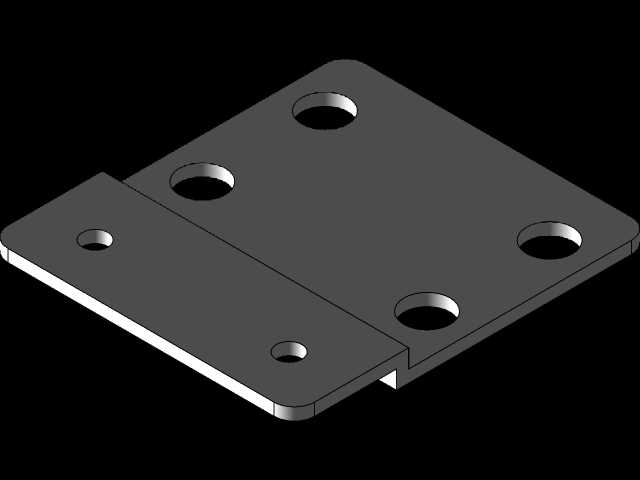

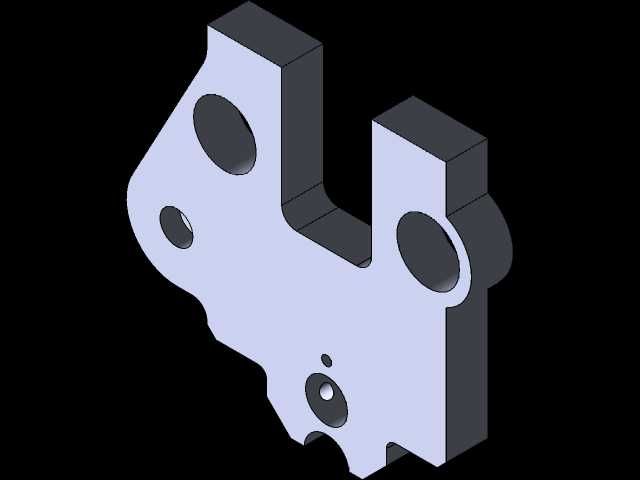

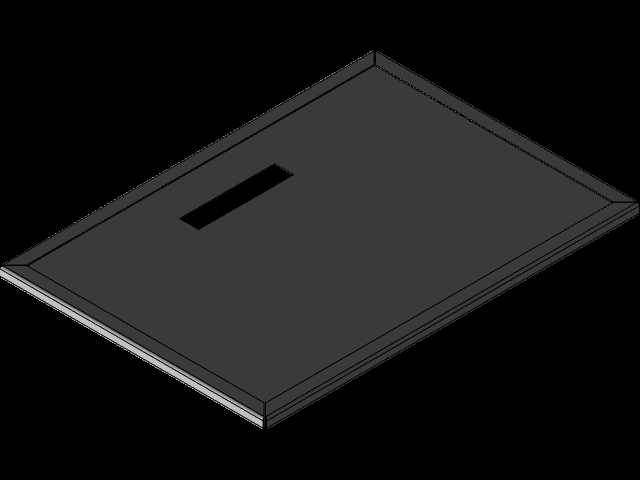

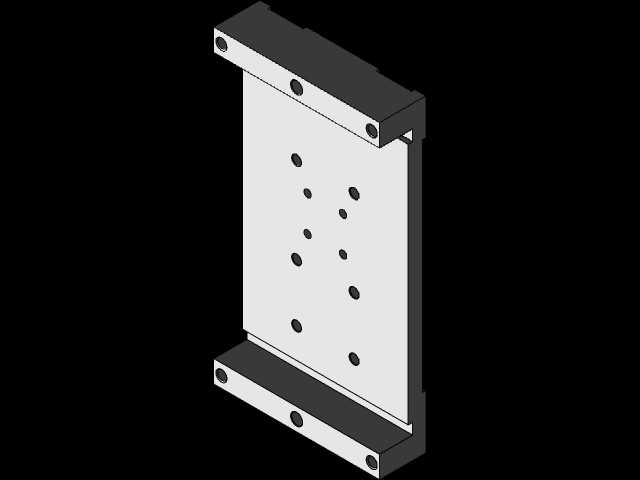

　　滑座部分和丝杠螺母采用法兰式刚性连接，侧面和型材内置的直线导轨滑块做锁紧固定，滑座端面预留了统一的安装孔阵，不管是连接Y轴的转接板，还是直接装夹末端执行器，都不需要额外做打孔攻丝的二次加工，孔位公差按照H7级精度做配做，安装后重复定位精度可以控制在0.02mm以内，完全满足3C电子小件装配、实验室样品移送这类场景的精度要求。设计的时候特意把两端的安装基准面做了共面处理，型材底部的安装槽采用标准T型槽规格，不管是锁在设备台板上，还是和垂直方向的支撑立柱连接，都可以直接用标准T型螺栓固定，不需要额外做转接件。端部的轴承座做了下沉式设计，整个模组安装后，端部突出基座的高度控制在15mm以内，在XY轴十字拼接的时候，

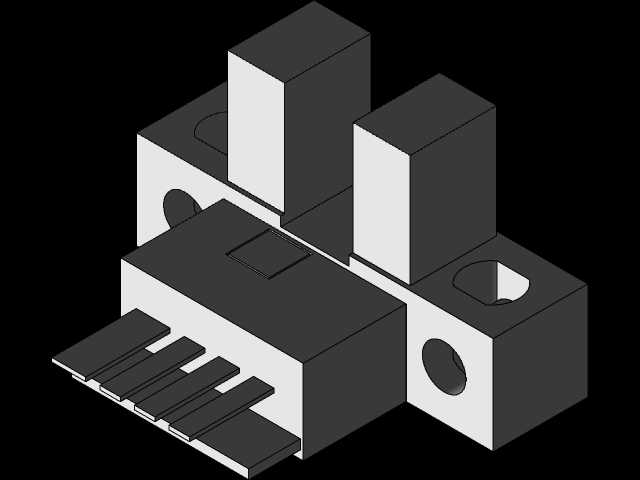

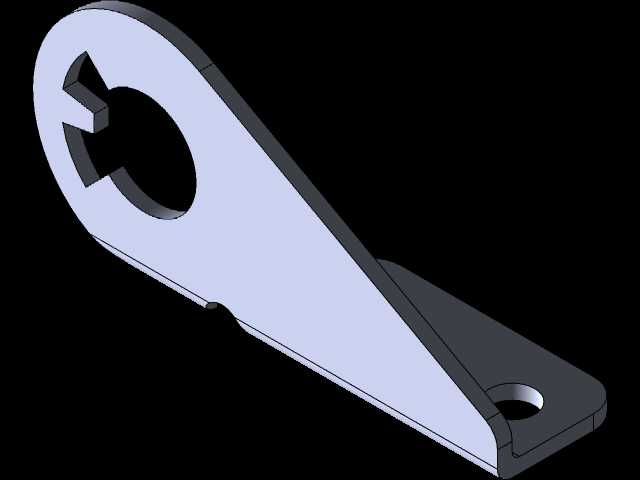

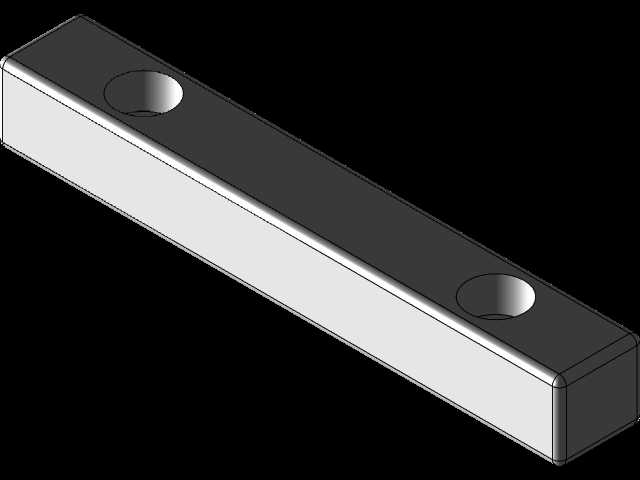

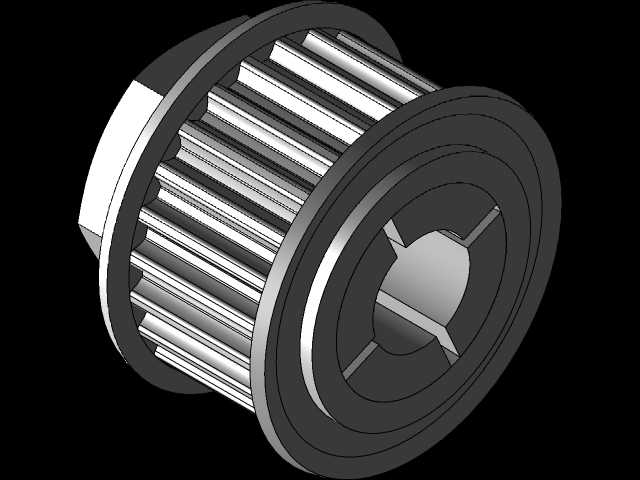

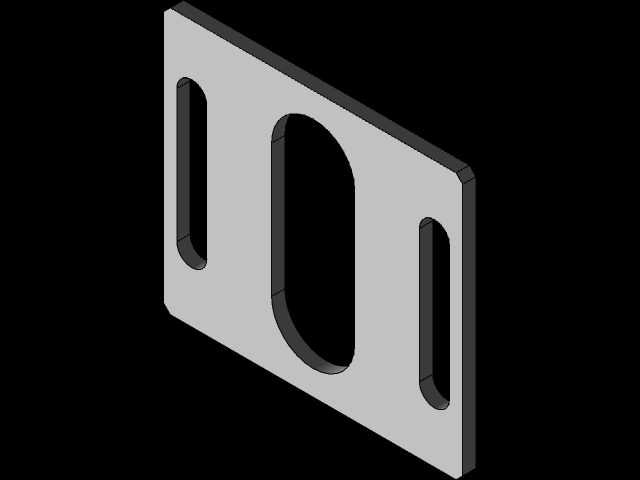

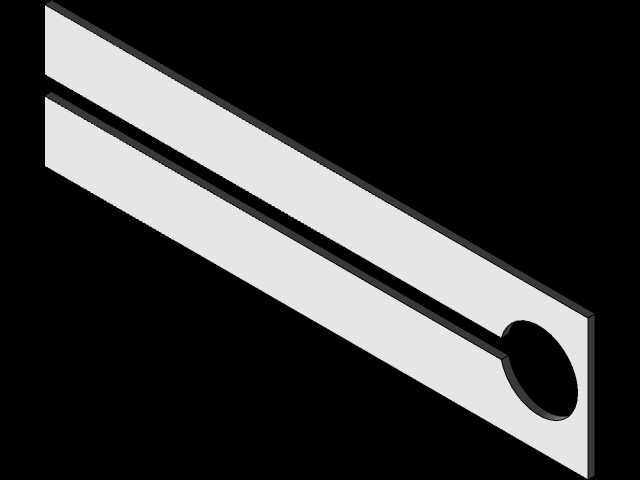

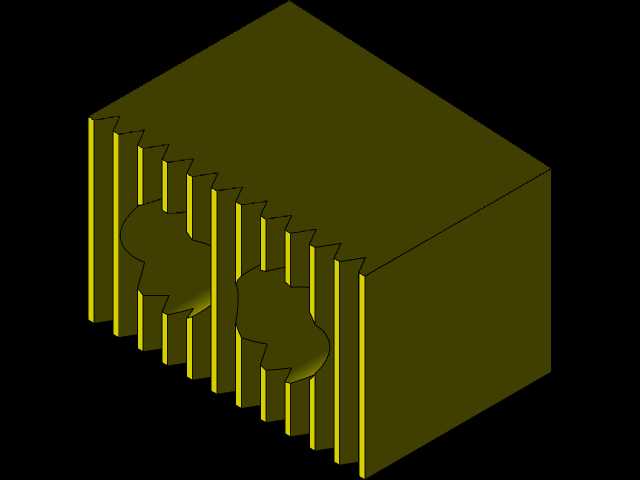

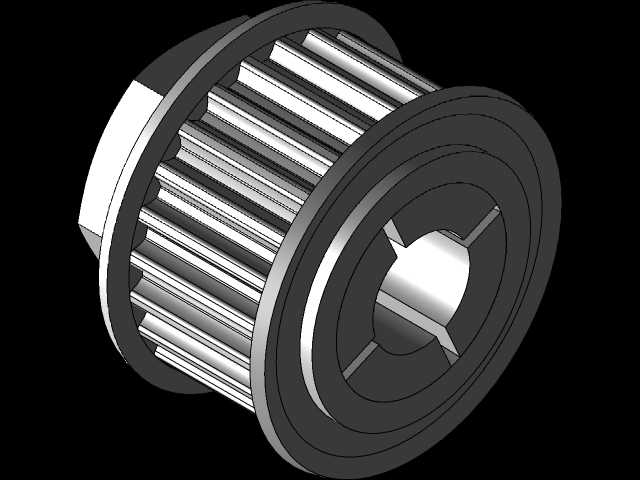

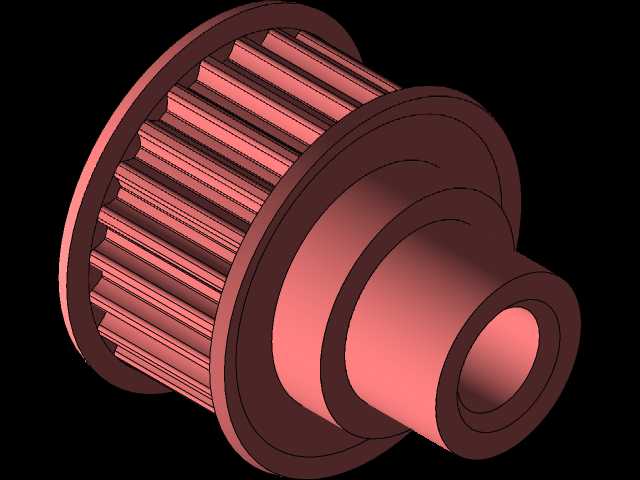

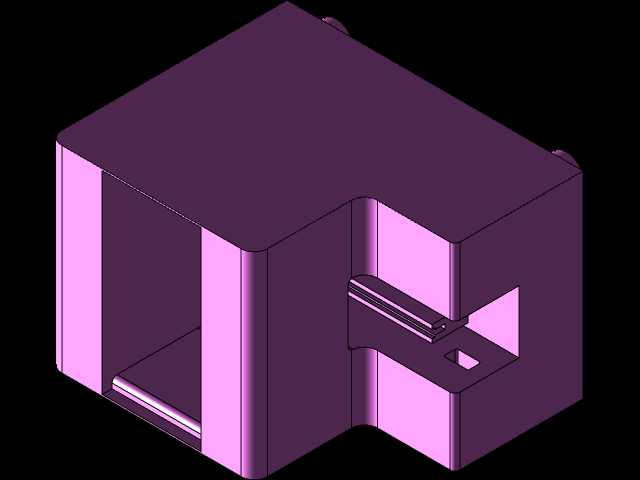

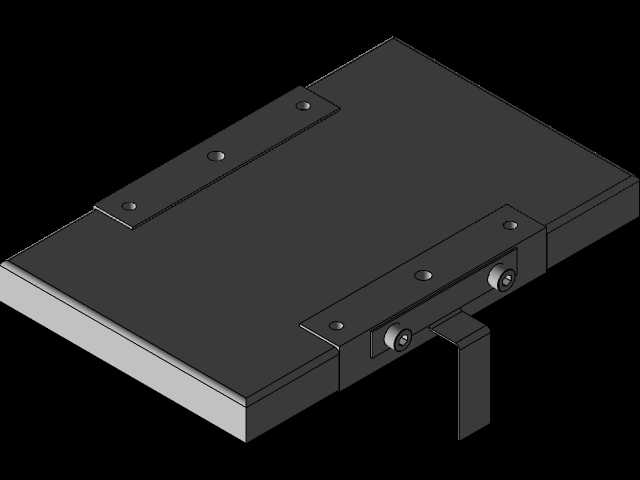

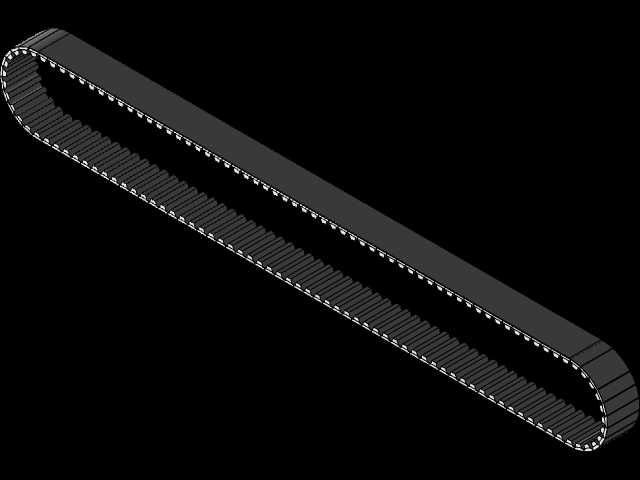

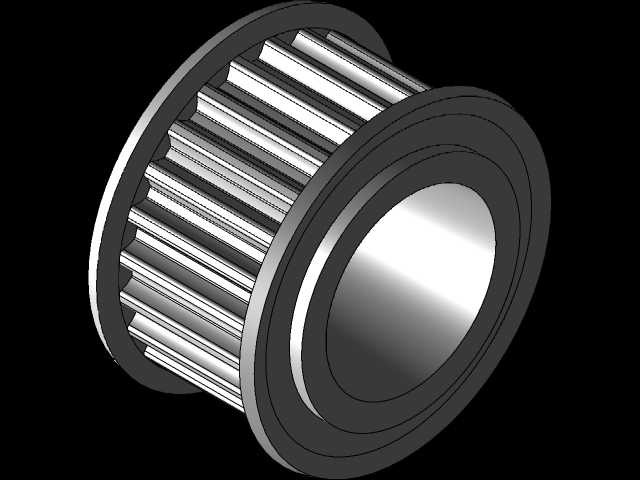

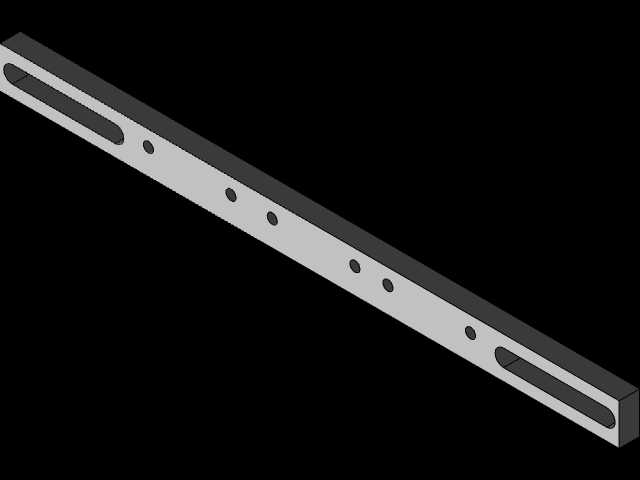

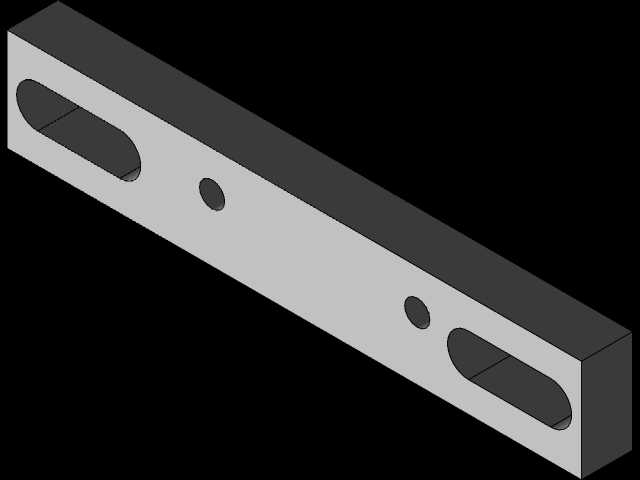

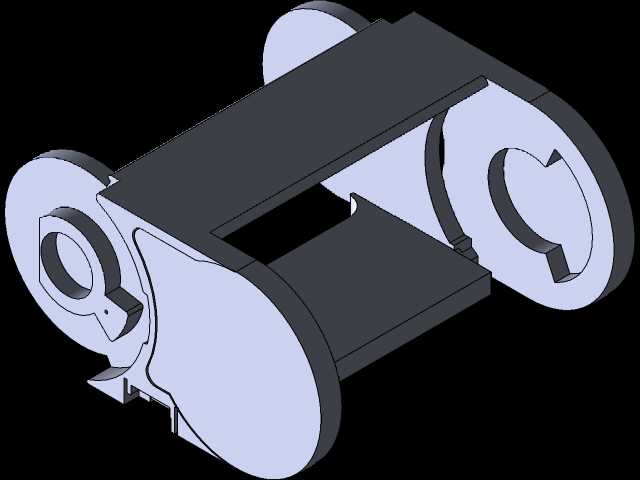

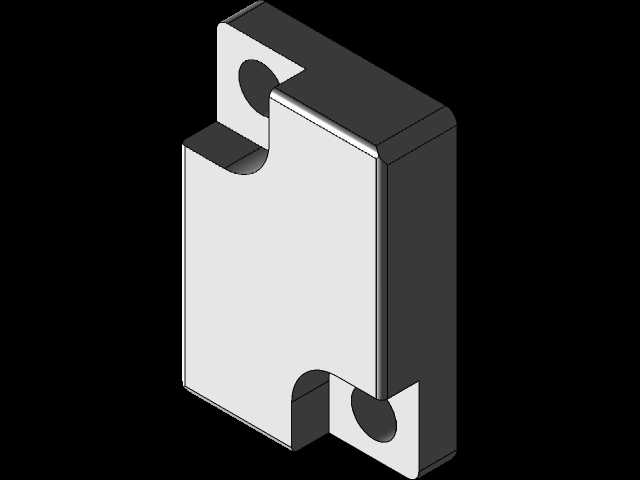

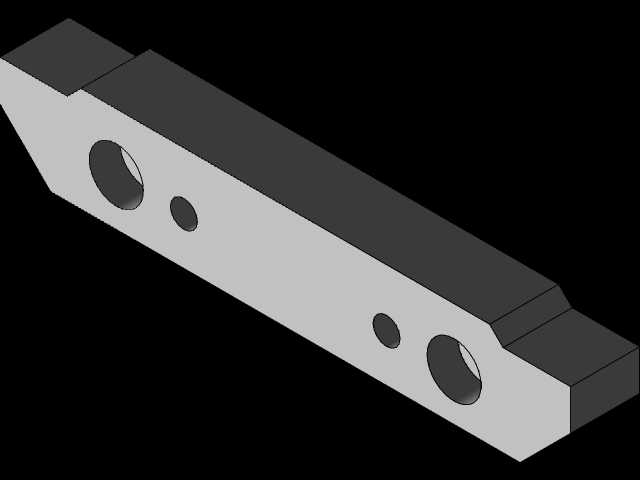

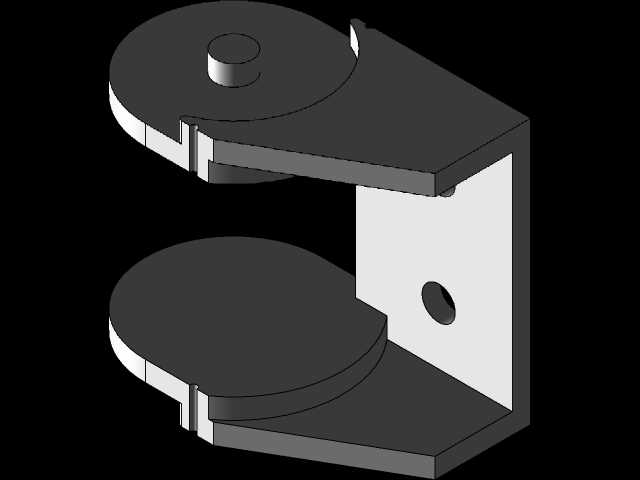

　　不会出现两轴端部结构碰撞的问题，给拖链、传感器走线留出了足够的空间。滑座侧面预留了限位触发块的安装槽，两端的极限位置可以根据实际行程需求随意调整硬限位和光电开关的位置，不需要在型材上额外打孔，现场调试的时候只需要松开锁紧螺丝就能移动触发块位置，大幅缩短设备组装的调试周期。和常规的同步带传动线性模组相比，这种螺旋传动的结构刚性更好，在启停加减速的时候不会出现传动间隙带来的过冲问题，适合带一定切削力或者压装力的轻载作业场景，比如PCB板的引脚裁切、小型零件的压合装配，运行过程中传动噪音更低，在洁净车间或者实验室环境下使用不会产生额外的噪音干扰。整个组件的外形宽度控制在80mm以内，在多轴并排布置的时候，

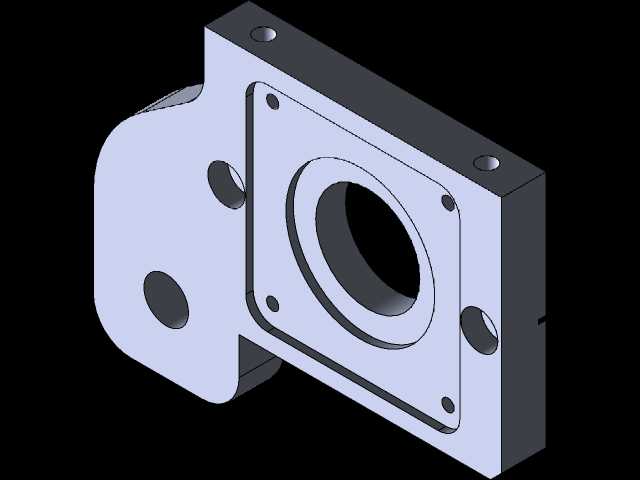

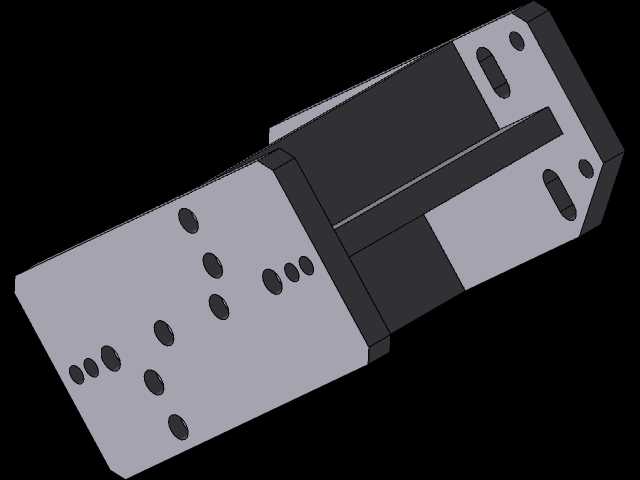

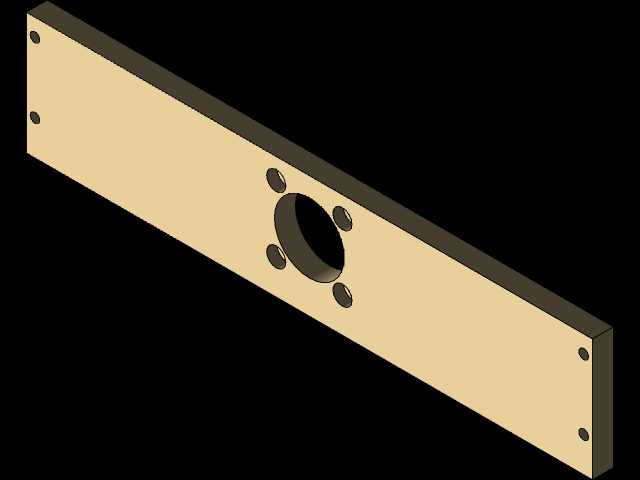

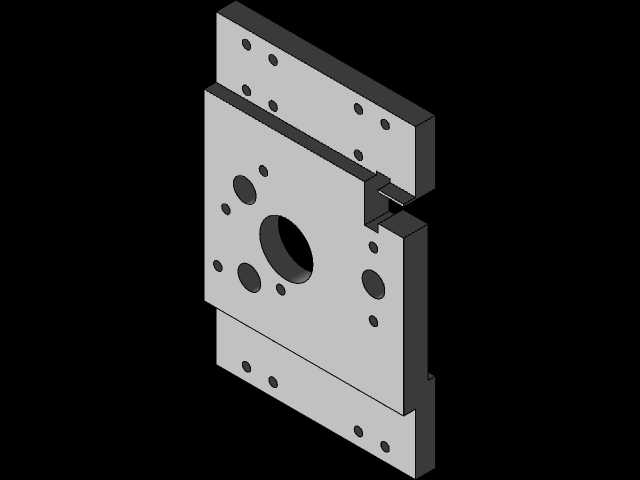

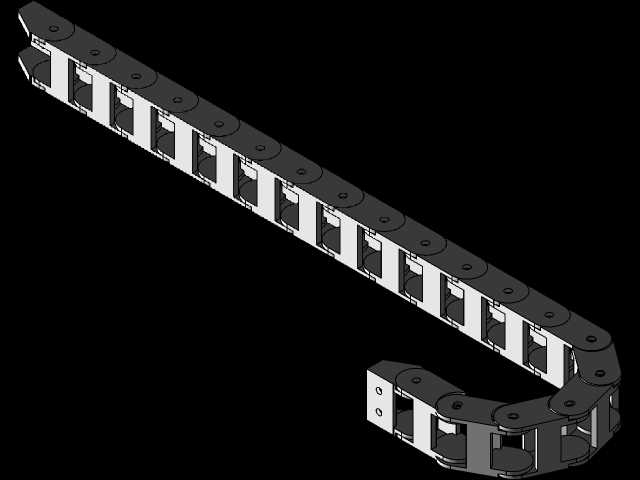

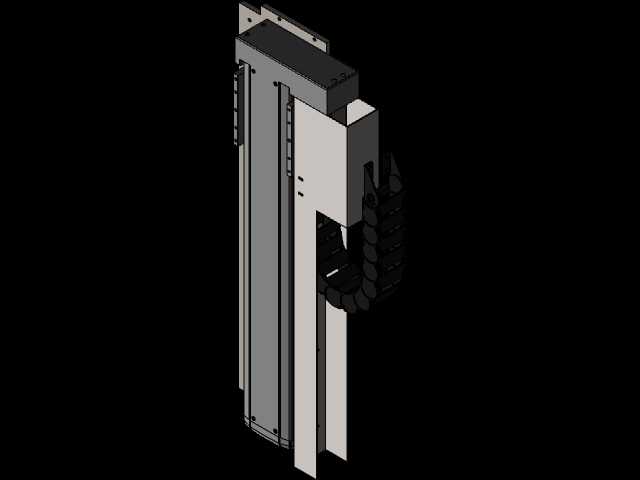

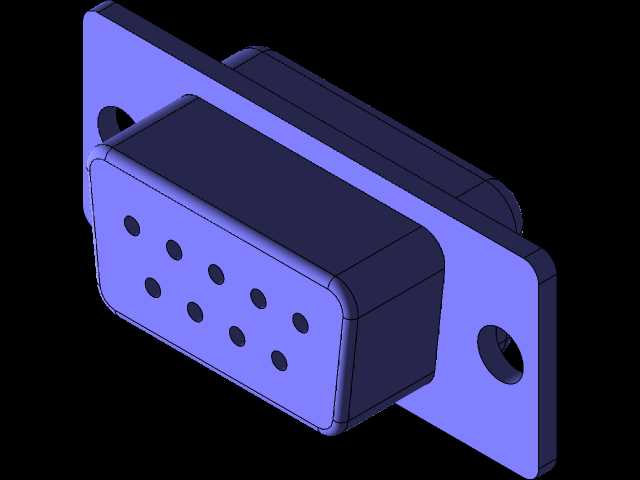

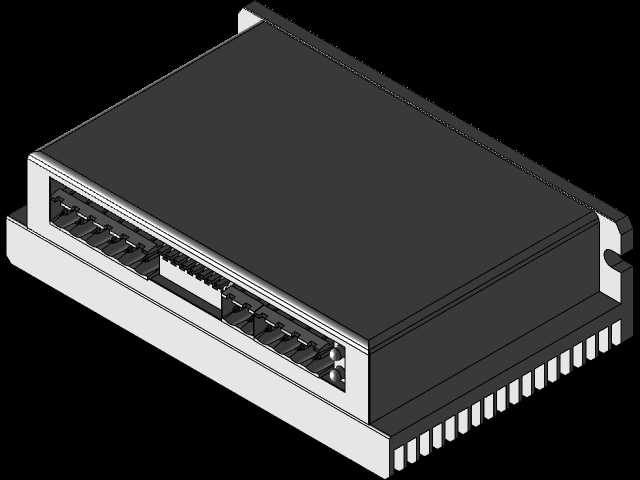

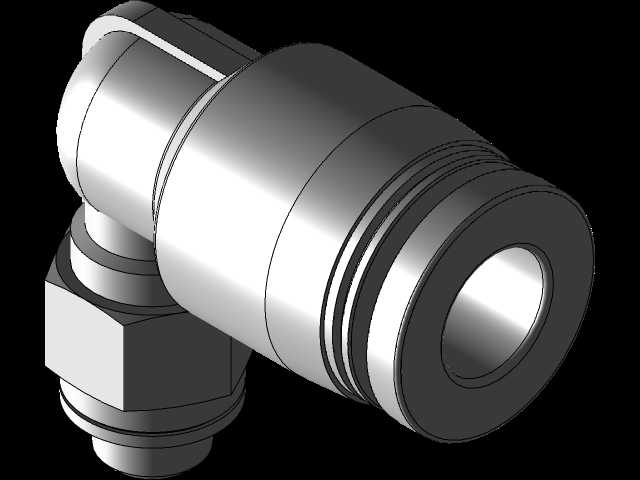

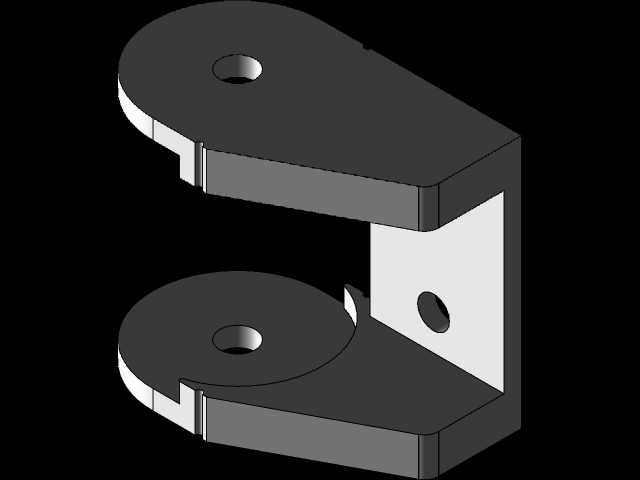

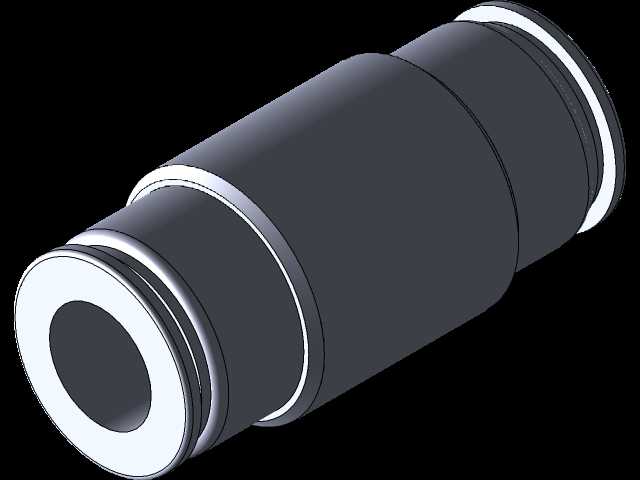

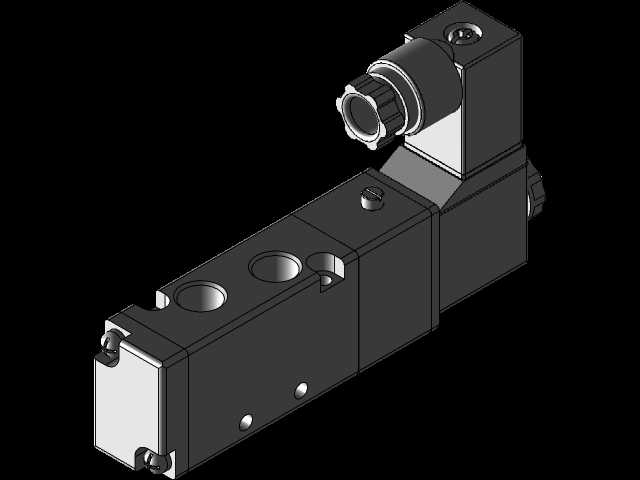

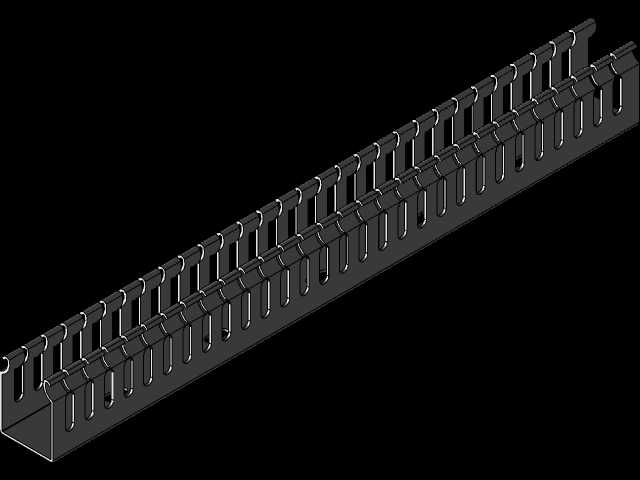

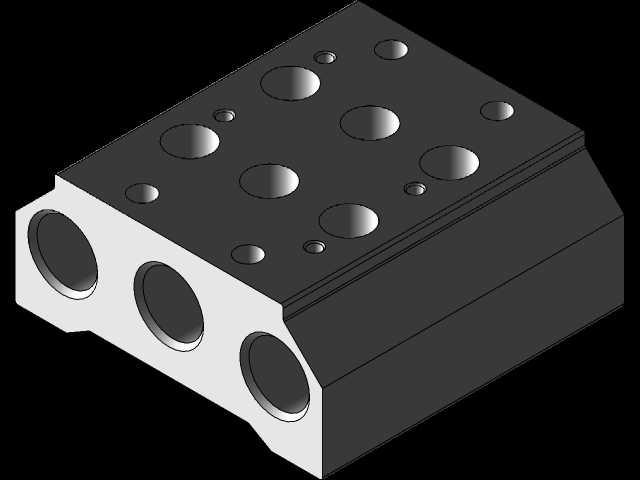

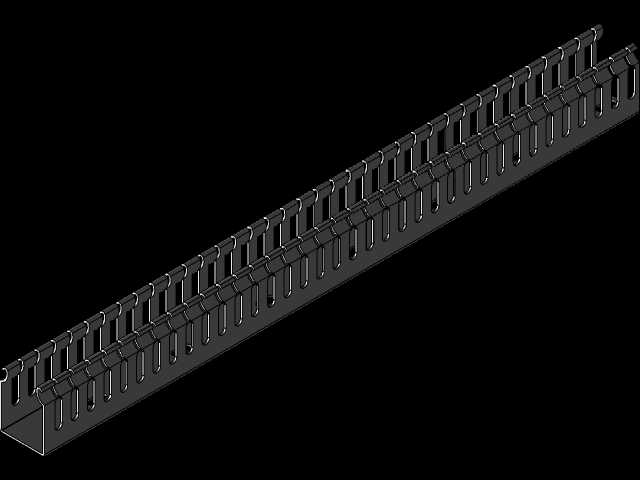

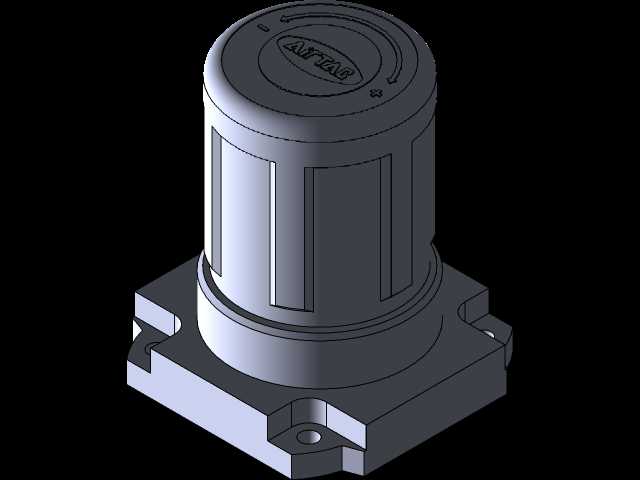

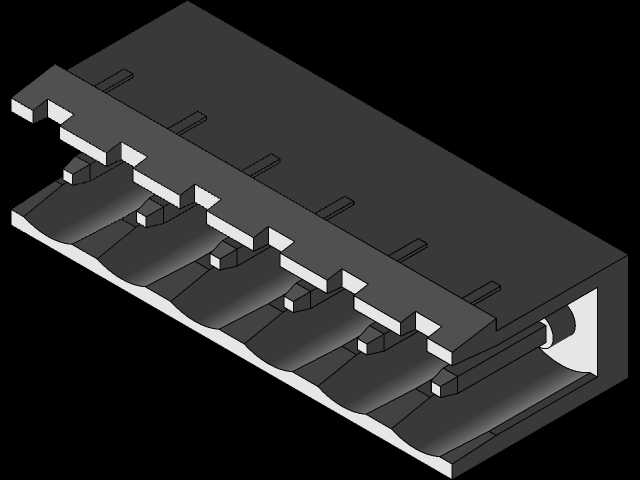

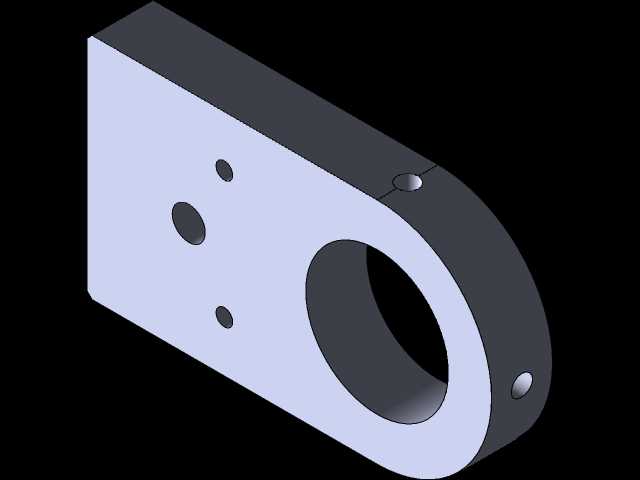

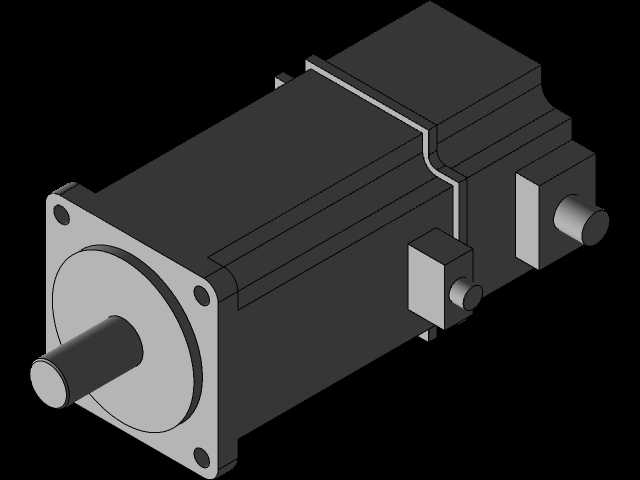

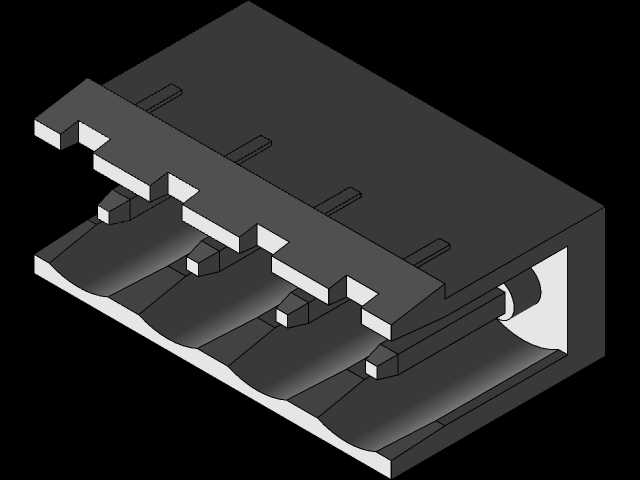

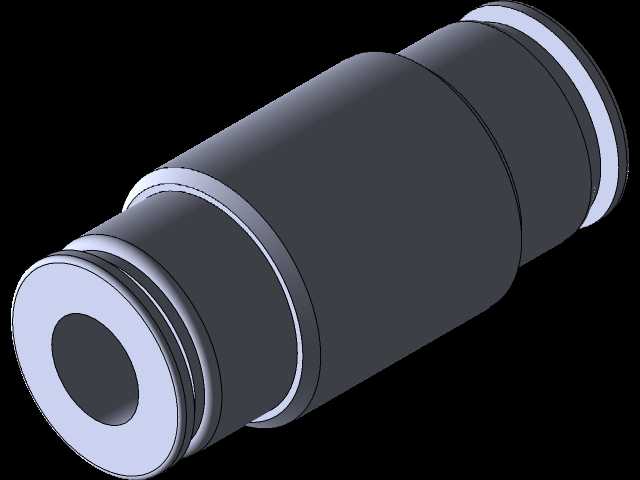

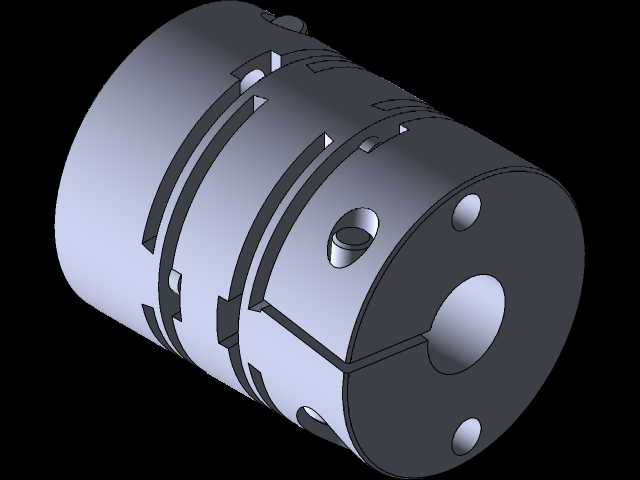

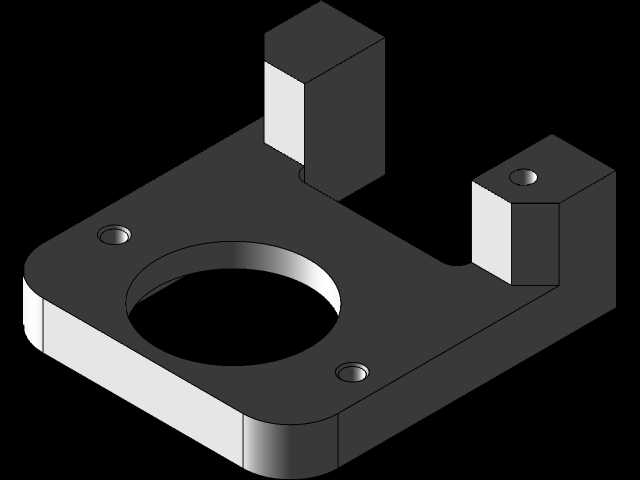

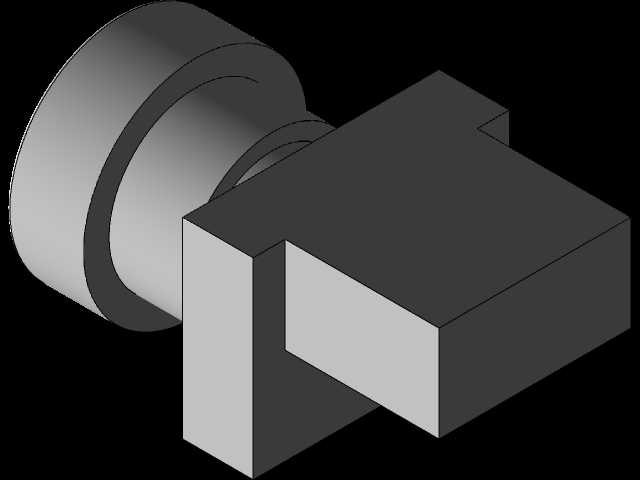

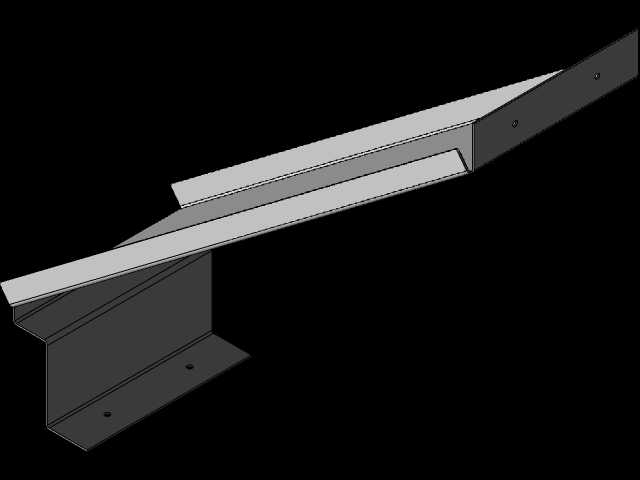

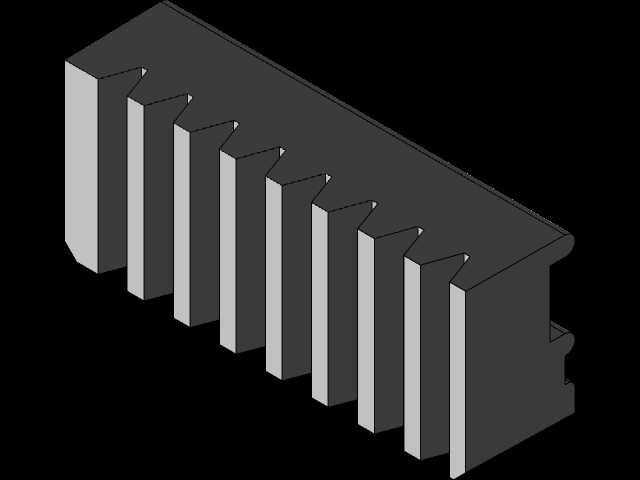

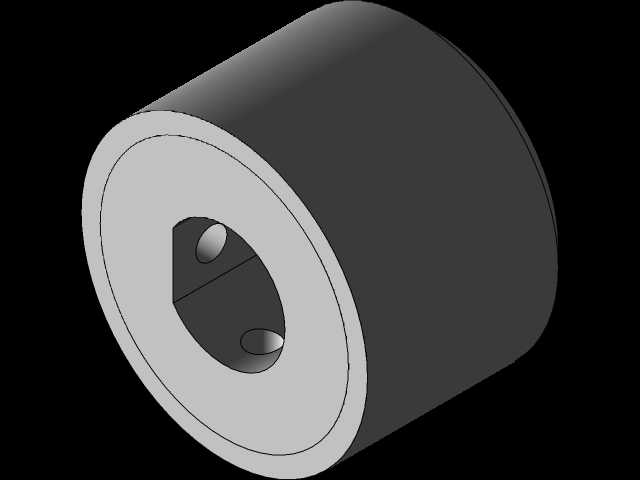

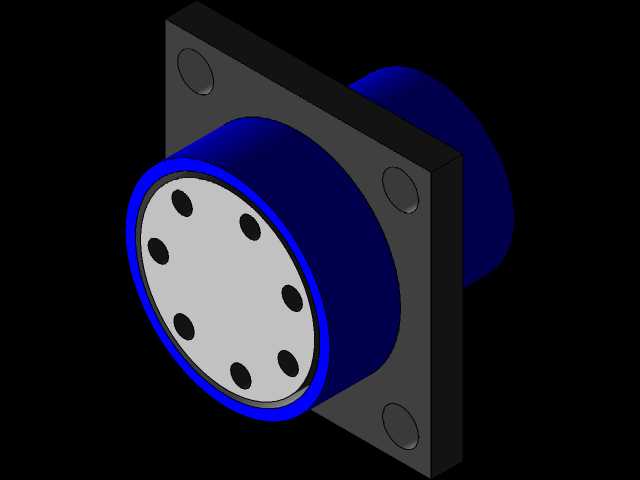

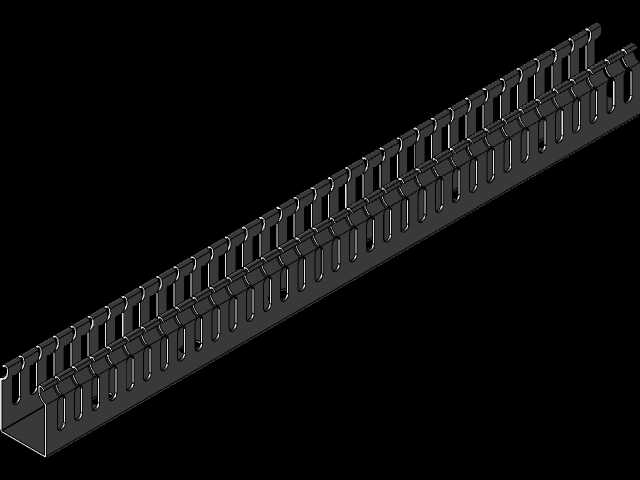

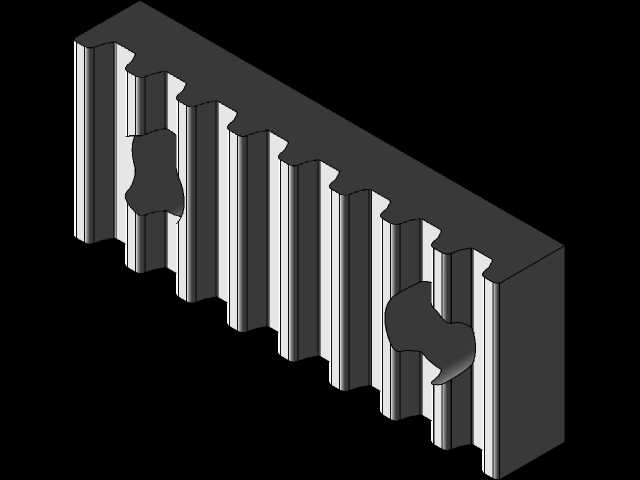

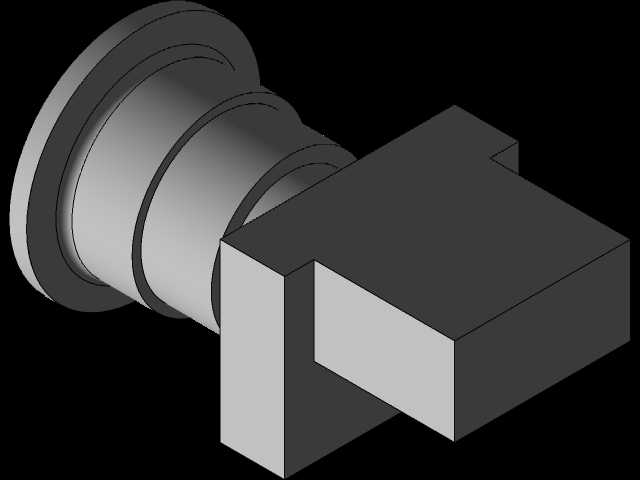

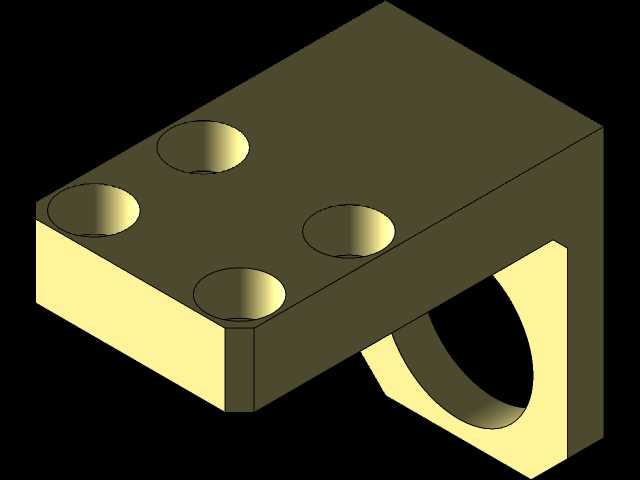

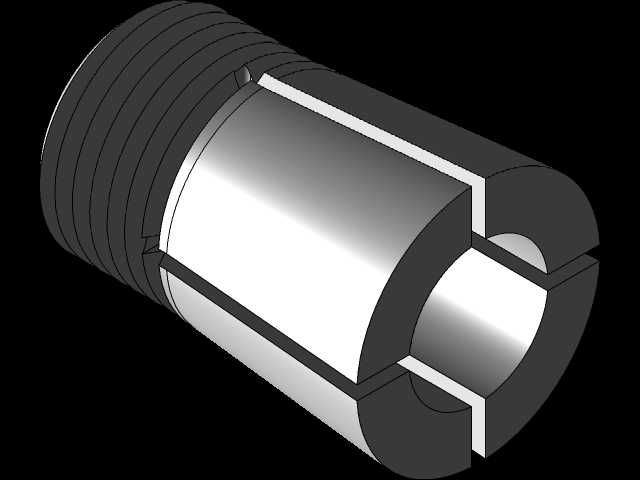

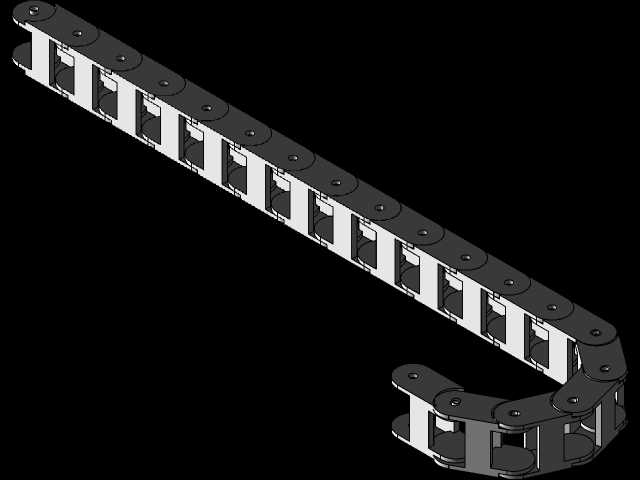

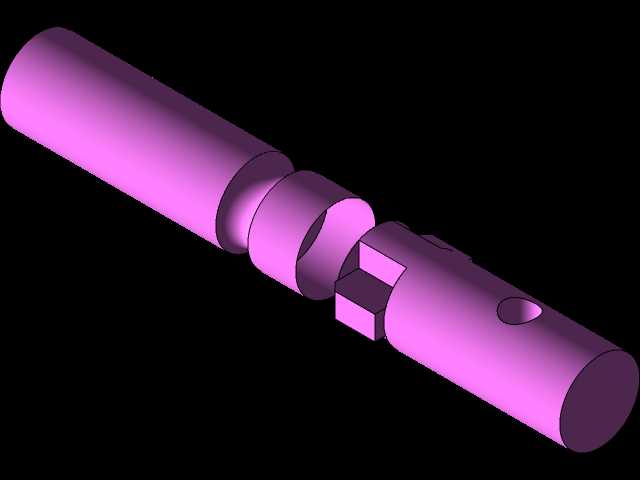

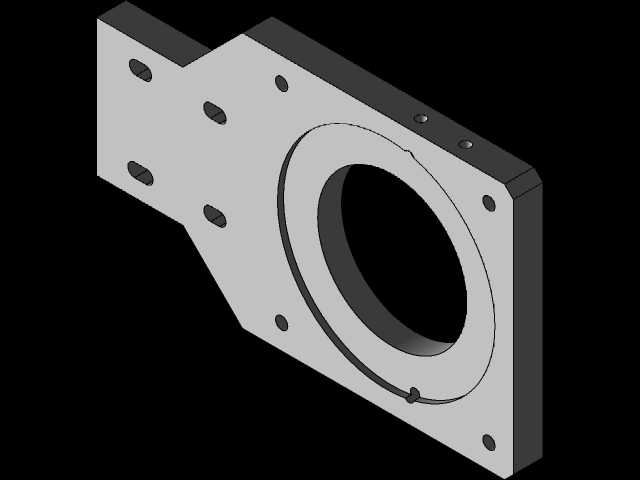

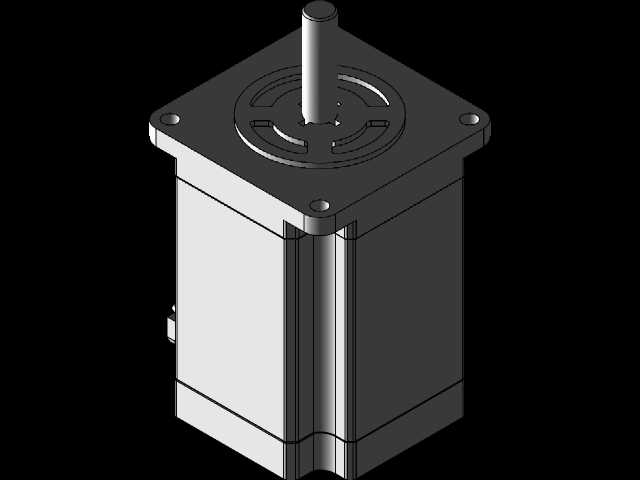

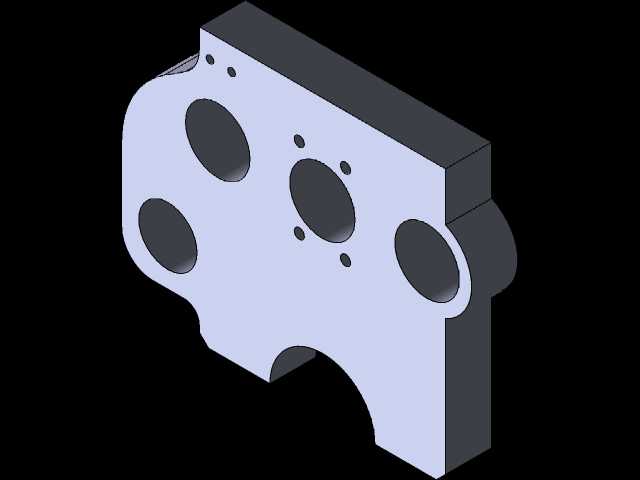

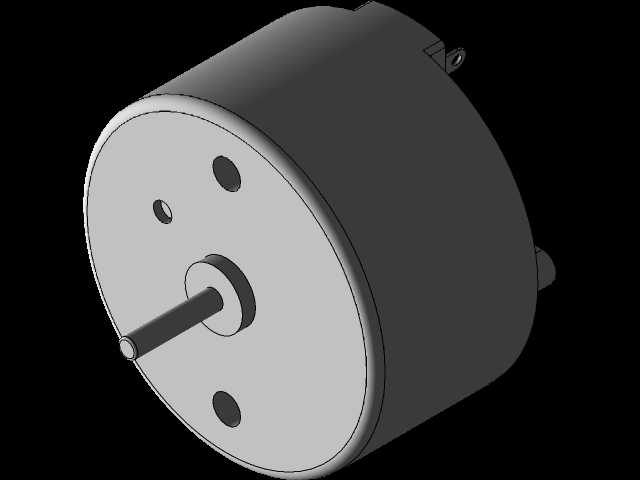

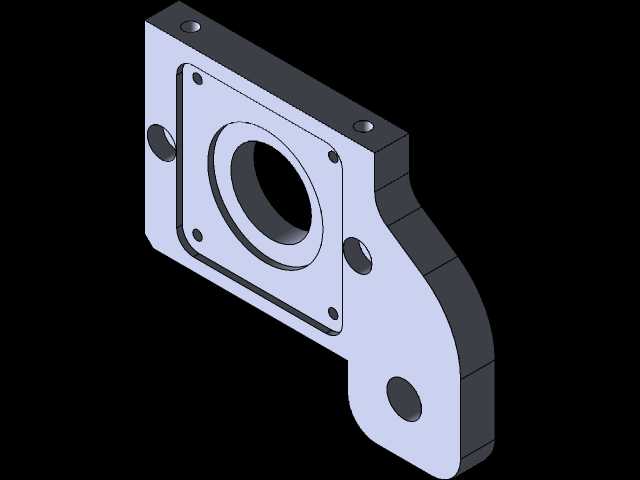

　　相邻模组之间的最小间距可以做到100mm，适合多工位并行作业的设备布局，比如多吸头的小件分拣设备，并排布置多套该模组的时候不会出现空间干涉。安装边界上，模组的总长度比有效行程长120mm，也就是两端的支撑端和电机安装位各占60mm的空间，在做设备整体布局的时候，只需要在有效行程的基础上两端各预留60mm的安装空间即可，电机安装位采用标准的伺服电机/步进电机转接法兰，可以适配40、60机座的常用电机，不需要额外定制转接法兰，电机和丝杠之间采用联轴器直连，传动效率可以达到90%以上，长时间运行的温升控制在合理范围，不会因为热伸长影响传动精度。滑座的负载能力按照径向10kg、轴向5kg做的结构校核，在额定负载下运行，直线导轨的额定寿命可以达到3万小时以上，日常维护只需要定期在导轨和丝杠表面加注润滑脂即可，不需要复杂的拆解保养。另外在设计的时候特意把拖链安装槽做在了模组的侧面，和滑座的运动方向平行，走线的时候气管、电机线、传感器线都可以内置在拖链里，不会出现线缆剐蹭的问题，拖链的弯曲半径按照最小25mm设计，不会因为反复弯折造成线缆内部线芯断裂。这套结构没有做多余的冗余设计，所有的安装孔位、连接尺寸都和常用的XY平台安装标准兼容，不管是做新设备的结构设计，还是对现有老旧设备的运动轴做替换升级，都可以直接套用该结构，不需要重新做整体的结构校核，能大幅缩短结构设计的周期，减少现场安装调试的适配工作量。
