半导体摄像头外观检测工作台结构设计

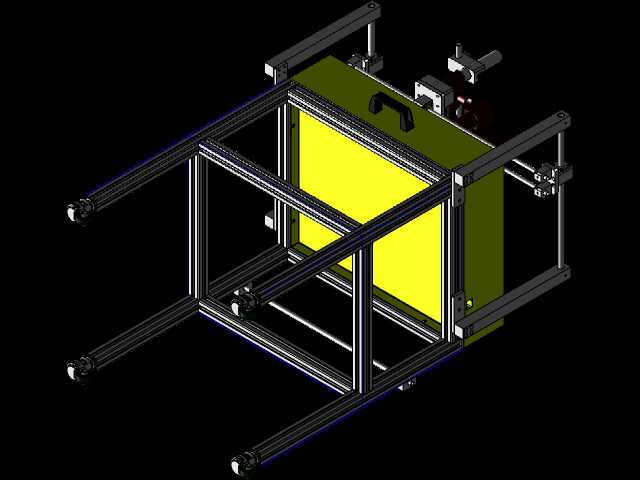

　　这套设备主要面向半导体封装后段的外观质检工序，针对小型摄像头模组的外观缺陷、装配错位、引脚偏移等问题做视觉筛查，适配SMT产线后端的离线抽检或小批量全检场景，可直接衔接前段SMT输送线的出料端，也可作为独立工站放置在质检车间内使用。设备主体采用方管焊接机架作为承载基础，底部配置可调脚杯，可根据车间地面平整度调整设备水平度，避免机架倾斜导致视觉检测出现坐标偏差，机架整体高度适配站立作业的人机工程要求，操作人员无需弯腰即可完成上下料操作，台面下方预留抽屉空间，可放置待检料盘、检验记录卡、清洁耗材等作业物料，减少作业过程中的走动取件时间。台面上方搭建双横梁线性导轨模组，作为视觉检测组件的运动承载结构，横梁采用铝型材拼接设计，

　　既保证了运动过程的结构刚性，又控制了整机重量，导轨行程覆盖整个台面的检测区域，可根据待检摄像头模组的排布位置，带动工业相机、镜头及补光组件做X/Y两轴的平面运动，实现单台相机覆盖整盘物料的检测需求，无需配置多组相机阵列，有效控制设备的硬件成本。视觉检测组件的安装座预留了多组安装孔位，可根据不同型号摄像头模组的检测精度要求，更换不同焦距的工业镜头、不同角度的环形补光灯，也可加装同轴光源适配高反光表面的缺陷检测，安装座的Z向调节结构支持手动微调焦距，调试过程中无需拆卸组件即可完成对焦操作，降低设备调试的时间成本。台面两侧配置竖向导向立柱，可根据待检料盘的堆叠高度调整上料定位架的位置，适配不同厚度的料盘上料需求，定位架采用快拆式设计，

　　更换产品型号时可快速更换定位治具，无需重新校准整个运动轴的坐标原点，缩短产品换型的调试周期。设备的电气控制组件全部集成在台面下方的机架内部，走线全部通过铝型材的内置线槽排布，避免外露线缆被运动部件剐蹭造成损坏，机架侧面预留检修门，日常维护时可直接打开检修门完成线路检查、组件更换等操作，无需拆解台面结构。从安装边界来看，设备整体占地尺寸适配常规车间的标准工位宽度，无需额外改造车间地面或预留超大安装空间，外接气源、电源接口全部设置在机架后侧下方，可直接对接车间的标准动力接口，进场后仅需完成水平调整、视觉校准即可投入使用，无需复杂的现场安装调试流程。在实际使用过程中，操作人员仅需将整盘待检摄像头模组放置在台面的定位区域内，启动检测程序后，

　　导轨模组带动视觉组件按照预设路径逐点采集每个摄像头模组的外观图像，通过后台视觉算法比对标准样件图像，自动标记存在缺陷的模组位置，检测完成后操作人员仅需根据标记位置剔除不良品即可，相比传统人工目视检测，可有效降低长时间作业带来的视觉疲劳导致的漏检、错检问题，检测一致性远高于人工质检。设计过程中充分考虑了半导体车间的洁净度要求，整机所有外露结构件均采用硬质阳极氧化处理或喷塑处理，不会产生掉屑、锈蚀等污染洁净车间的问题，运动部件全部采用无尘润滑脂润滑，避免润滑脂挥发污染待检的摄像头模组，台面采用防静电材质铺设，可有效释放静电，避免静电击穿摄像头模组内部的感光芯片，符合半导体生产车间的ESD防护要求。机架的四个支脚全部配置橡胶减震垫，可过滤车间内其他设备运行带来的地面震动，避免震动导致视觉采集图像出现模糊、重影问题，保证检测精度的稳定性，即使在设备密集的生产车间内也可稳定运行，无需额外配置减震基座。
