SMT产线接驳输送设备结构设计

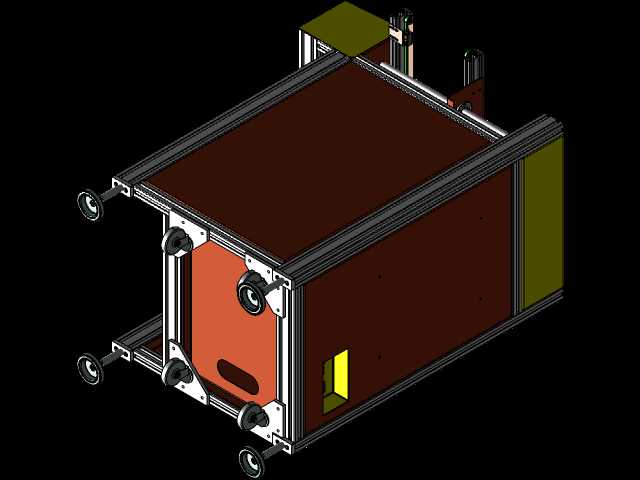

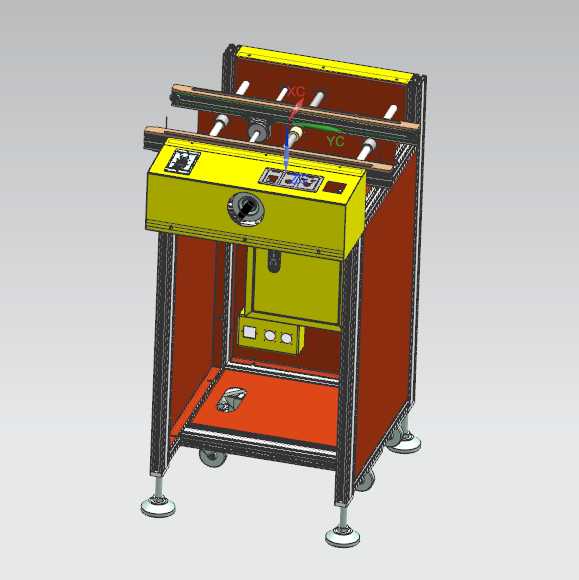

　　在表面贴装生产线的工位衔接环节，这类输送设备承担着PCB板在不同加工工位间的平稳转运功能，是整条SMT产线实现连续自动化生产不可或缺的衔接单元，常见于印刷机、贴片机、回流焊、AOI检测设备之间的工位过渡段，解决不同工序设备间的高度差、传输节拍匹配问题，避免PCB板在转运过程中出现磕碰、偏移、卡板等影响加工良率的问题。从结构设计来看，该设备采用铝型材搭建主体框架，兼顾结构刚性与设备轻量化需求，底部配置可调脚杯与脚轮组合，既可以在设备就位后通过脚杯调平锁定，抵消车间地面的不平整误差，也能在产线调整布局时通过脚轮快速移位，降低产线重构的施工难度。设备上部的输送段采用双列平行皮带输送结构，输送宽度可通过调节手轮进行手动调整，适配不同尺寸规格的PCB板转运需求，输送轨道的平行度公差控制在0.2mm/m以内，避免PCB板在输送过程中出现走偏、卡滞问题；输送段的驱动单元采用减速电机搭配同步带传动，传动平稳无打滑，输送速度可根据前后工位的加工节拍进行无级调整，匹配不同产线的生产节奏。设备正面设置操作控制面板，集成了启停控制、速度调节、运行状态指示等功能，操作高度符合人体工程学设计，现场操作人员无需弯腰即可完成参数调整与状态确认；面板旁设置的急停按钮可在设备出现异常时快速切断动力，保障设备与操作人员安全。设备下部预留了电气元件安装空间，将驱动控制器、接线端子等电气部件集中布置在下部的安装仓内，既方便布线与后期维护，也能避免上部输送段的粉尘、

　　杂物掉落至电气部件上引发故障，安装仓采用可拆卸门板结构，日常维护时无需拆解主体框架即可完成电气元件的检修更换。从安装边界来看，这类接驳输送设备的宽度通常根据适配的PCB最大尺寸设计，常规款适配宽度范围在50-350mm之间，设备整体高度可根据对接设备的输送面高度进行定制调整，标准款输送面高度范围在900±20mm区间，可通过底部脚杯进行±30mm的高度微调，满足大部分SMT生产设备的对接高度要求；设备长度根据工位间距需求设置，常规接驳段长度在500-1200mm区间，过长的接驳段会额外增加产线占地面积，过短则无法满足工位间的操作维护空间需求。在实际应用场景中，这类输送设备除了基础的转运功能外，部分场景下还会在输送段增加缓存、

　　NG板筛选、定位阻挡等附加功能，比如在贴片机前的接驳段增加定位机构，将PCB板精准定位到指定位置后再送入贴片机加工，提升贴片精度；在检测工位后的接驳段增加NG板分拣机构，将检测不合格的PCB板分流至NG缓存区，避免不良品流入下一道工序。设计过程中需要重点考虑输送面的水平度、轨道的平行度、传动的平稳性三个核心指标，输送面的水平度误差过大会导致PCB板在输送过程中出现滑移，尤其是刚完成印刷的PCB板，锡膏偏移会直接导致焊接不良；轨道平行度不足会引发卡板问题，频繁卡板不仅会降低生产效率，还可能刮伤PCB板表面的线路与元器件；传动平稳性不足会导致PCB板在输送过程中出现抖动，对于搭载了精密元器件的PCB板，抖动可能导致元器件偏移，

　　影响后续加工良率。框架设计时采用4040系列工业铝型材作为主体支撑，型材连接处采用角件与内置螺栓连接，连接强度可靠且拆装方便，相比焊接框架，铝型材框架无需做表面喷涂处理，加工周期更短，后期改造调整的灵活性更高；输送轨道采用硬质铝合金型材加工，轨道表面做硬质阳极氧化处理，耐磨性能优异，长期使用不会出现磨损掉屑问题，避免碎屑掉落到PCB板上引发焊接缺陷。支撑脚杯采用橡胶减震底座，可吸收设备运行过程中产生的微小振动，避免振动传递到对接的精密加工设备上，影响加工精度；脚轮采用带刹车的万向脚轮，设备移位时可释放刹车推动设备，就位后锁定刹车即可实现初步固定，再通过脚杯调平完成最终安装。电气布线全部采用线槽内置布置，外部无裸露线缆，既美观也能避免线缆被剐蹭破损引发的安全隐患，所有电气元件均采用标准件选型，后期维护更换时可快速采购到替换配件，降低设备的全生命周期维护成本。
