多工位可调式真空吸盘拾取机械手末端

　　在自动化产线的物料转运、拆码垛、上下料环节中，机械手末端执行器的适配性直接决定整线的生产节拍与兼容性，这款吸盘拾取结构正是针对多规格平面类物料的拾取需求开发的末端执行组件，可直接安装在六轴工业机器人、桁架机械手或者直线模组的输出法兰端，适配纸箱、塑料板材、金属薄板、玻璃基板、PCB板等多种具备平整接触面的工件拾取作业，尤其适合3C电子装配、家电生产、仓储物流拆码垛、板材加工上下料等场景，解决传统单组吸盘拾取无法兼容多尺寸工件、拾取时易压伤工件、多工件同步拾取效率低的痛点。

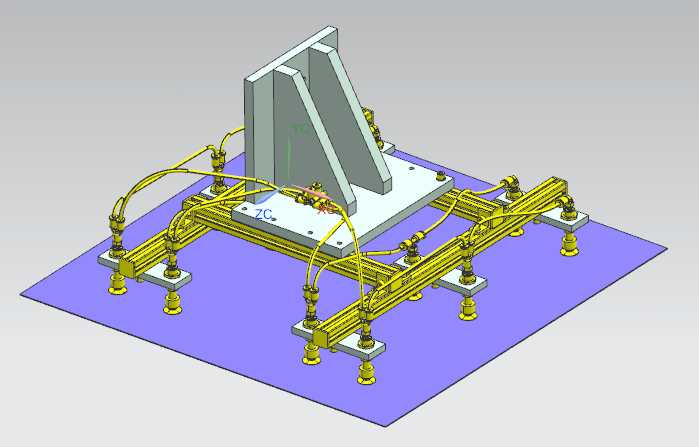

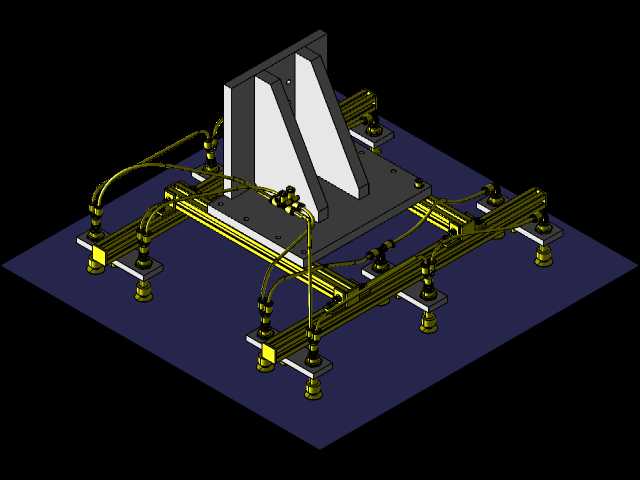

　　从结构设计逻辑来看，这款拾取手采用了主安装座加双侧可调横梁的布局，主安装座为带三角加强筋的立式安装结构，通过法兰面与机械臂末端连接，三角加强筋的设计充分考虑了机械臂高速启停时的惯性载荷，避免安装座在大负载、高加速度工况下出现形变，保证末端拾取的位置精度。两侧的横梁采用可滑移调节的安装方式，每根横梁上的吸盘安装座均可沿横梁的T型槽方向调整位置，操作人员可根据待拾取工件的外形尺寸、重量分布，灵活调整各个吸盘的排布间距，既可以适配小尺寸工件的单组吸盘拾取，也可以通过多吸盘同步吸附完成大尺寸板材、整层多件物料的同步拾取，无需更换末端执行器即可覆盖W100到W370区间内不同宽度的工件拾取需求，大幅减少产线换型时的末端调整时间。

　　每个吸盘的安装位都配置了独立的弹簧适配缓冲结构，弹簧适配行程为10mm，这个参数的设定经过了多场景的工况验证：一方面可以补偿堆叠工件之间的高度差，哪怕工件堆叠时存在±5mm的高度公差，各个吸盘也能在弹簧的自适应伸缩下完全贴合工件表面，不会出现个别吸盘悬空导致吸附力不足掉件的问题；另一方面，当机械臂带动拾取手下行接触工件时，弹簧可以吸收接触瞬间的冲击载荷，避免刚性接触压伤工件表面，尤其适合表面易刮花的玻璃、喷涂件、PCB板等物料的拾取作业。弹簧的劲度系数设置为0.032kgf/mm，这个参数既保证了吸盘接触工件时具备足够的缓冲行程，不会因为弹簧过硬导致缓冲失效，也避免弹簧过软导致拾取后工件出现晃动，保证机械臂高速转运过程中工件的姿态稳定。

　　气路布局采用了沿横梁走线的集成式设计，所有真空气管均沿横梁的走线槽排布，通过管接头与每个吸盘的气腔连通，避免气管外露在机械臂运动过程中与周边设备、工装发生剐蹭缠绕，降低气路故障的概率。整体结构的外部尺寸为W370×D425×H246mm，这个安装边界在设计时充分考虑了常规六轴工业机器人的末端负载与运动空间，整体重量控制在合理区间，不会给机械臂带来过大的负载负担，同时246mm的高度尺寸也保证了末端在狭窄工装空间内的通过性，可适配机床内部上下料、料箱内拾取等空间受限的作业场景。

　　在实际应用中，这款拾取手可根据工件重量灵活配置吸盘的数量与规格，针对重量较轻的小型工件，可仅安装2-4个吸盘完成拾取，针对大尺寸、大重量的板材类工件，可将所有安装位都装上大直径吸盘，总吸附力可覆盖从几百克到数十公斤的工件拾取需求。相比定制化的固定吸盘架，这种可调式结构的通用性更强，在多品种小批量的柔性生产场景中，可大幅降低末端执行器的备件成本，减少换型调试的时间，提升产线的柔性化水平。结构上所有的安装连接位均采用标准紧固件，易损件吸盘、弹簧均可快速更换，日常维护无需专用工具，适配工厂端的快速运维需求。
