半导体晶圆承载存储料盒结构设计

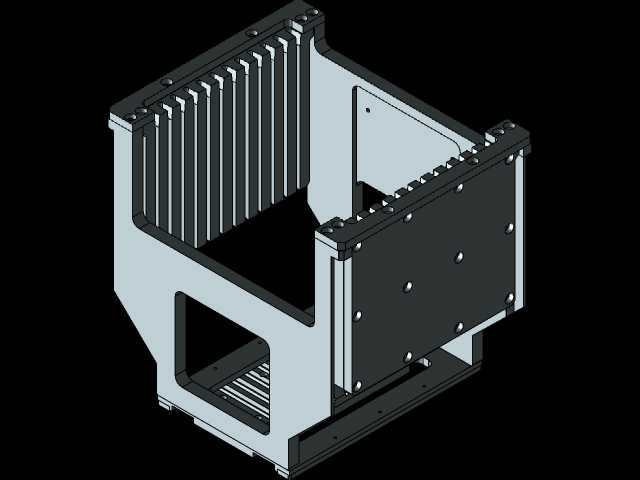

　　这款晶圆承载料盒主要应用在半导体晶圆加工制程的工序间转运、暂存环节，适配6英寸规格晶圆的批量存放需求，在晶圆刻蚀、清洗、检测等工序的上下料工位，可作为晶圆的临时承载载体，配合自动化机械手完成晶圆的取放动作，避免晶圆在流转过程中出现表面划伤、边缘崩缺、粉尘污染等问题。从结构设计来看，整体采用框架式镂空构型，主体框架通过多块钣金件拼接装配成型，左右两侧内壁设置等间距排布的卡槽结构，单条卡槽的槽宽、槽间距经过尺寸公差校核，可保证晶圆插入后保持竖直姿态，相邻晶圆之间留有均匀间隙，避免片间接触摩擦造成的表面损伤，同时镂空的框架结构可以减少料盒自身重量，也能在晶圆清洗、烘干工序中让气流、清洗液顺利流通，减少积液残留。

　　料盒的上下端面设置开放式通口，上端开口可配合自动化设备的顶出机构将单片晶圆顶升至取料高度，下端开口可适配工位上的定位销，完成料盒在设备上的快速定位安装，定位基准选取框架底部的两个对角安装孔，安装孔位的位置度公差控制在±0.05mm范围内，保证料盒装载到设备上后，卡槽位置与机械手取料坐标的匹配度，减少取片时的对位偏差。料盒的前后侧设置可拆卸的挡板结构，挡板通过侧边的快拆螺丝与主体框架连接，在晶圆批量装填时可拆下挡板，从侧面快速完成整批晶圆的装填，日常流转时装上挡板可避免晶圆从侧方滑出，挡板表面开设阵列排布的通风孔，进一步提升制程中的通风排液效果。设计过程中针对晶圆接触的卡槽部位做了倒角处理，卡槽入口处设置15°的导向斜角，

　　既可以引导晶圆顺利滑入卡槽，也能避免直角棱边接触晶圆边缘造成崩边，所有与晶圆接触的表面都做了防静电表面处理，避免静电积累击穿晶圆的电路结构。整体框架的边角位置都做了圆角过渡，避免操作过程中尖锐边角划伤操作人员，同时框架外侧设置的加强筋结构，可提升料盒整体的结构刚性，在堆叠存放时不会出现框架变形导致卡槽错位的问题，料盒的外部安装边界尺寸适配行业通用的晶圆料盒工位尺寸，可直接替换同规格的标准料盒使用，不需要对现有设备的料架、定位结构做额外改造。在实际使用场景中，这款料盒既可以用于无尘车间内的工序间人工转运，也可以适配自动化产线的料仓堆叠使用，单次满载可容纳25片标准厚度的晶圆，卡槽的间距设计预留了足够的机械手取片空间，机械手的叉齿可顺利伸入相邻晶圆间隙完成取放动作，不会触碰相邻晶圆的表面。料盒的底部设置有防滑垫结构，放置在工作台面时不会出现滑动偏移，侧面预留的条码安装位可粘贴晶圆批次信息条码，配合产线的扫码设备完成批次信息追溯。
