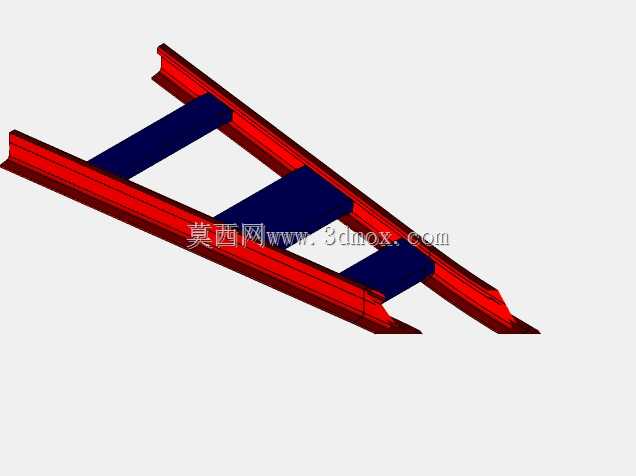

铁路轨道钢轨截面结构参数化设计

　　作为轨道交通线路的核心承载构件，钢轨的截面设计直接决定了轮轨接触关系、线路承载能力与全生命周期服役寿命，本次设计围绕标准钢轨的截面轮廓展开，完全贴合线路实际铺设的工况需求完成参数化建模。从实际应用场景来看，该类钢轨截面构件广泛应用于干线铁路、城市轨道交通、厂区专用线、校园观光线路等不同轨道场景，承担着引导列车车轮走行、分散传递轮压荷载、为轨道电路提供导电介质的核心作用，其轮廓精度直接影响列车运行的平稳性、轮轨磨耗速率以及线路养护的周期成本。

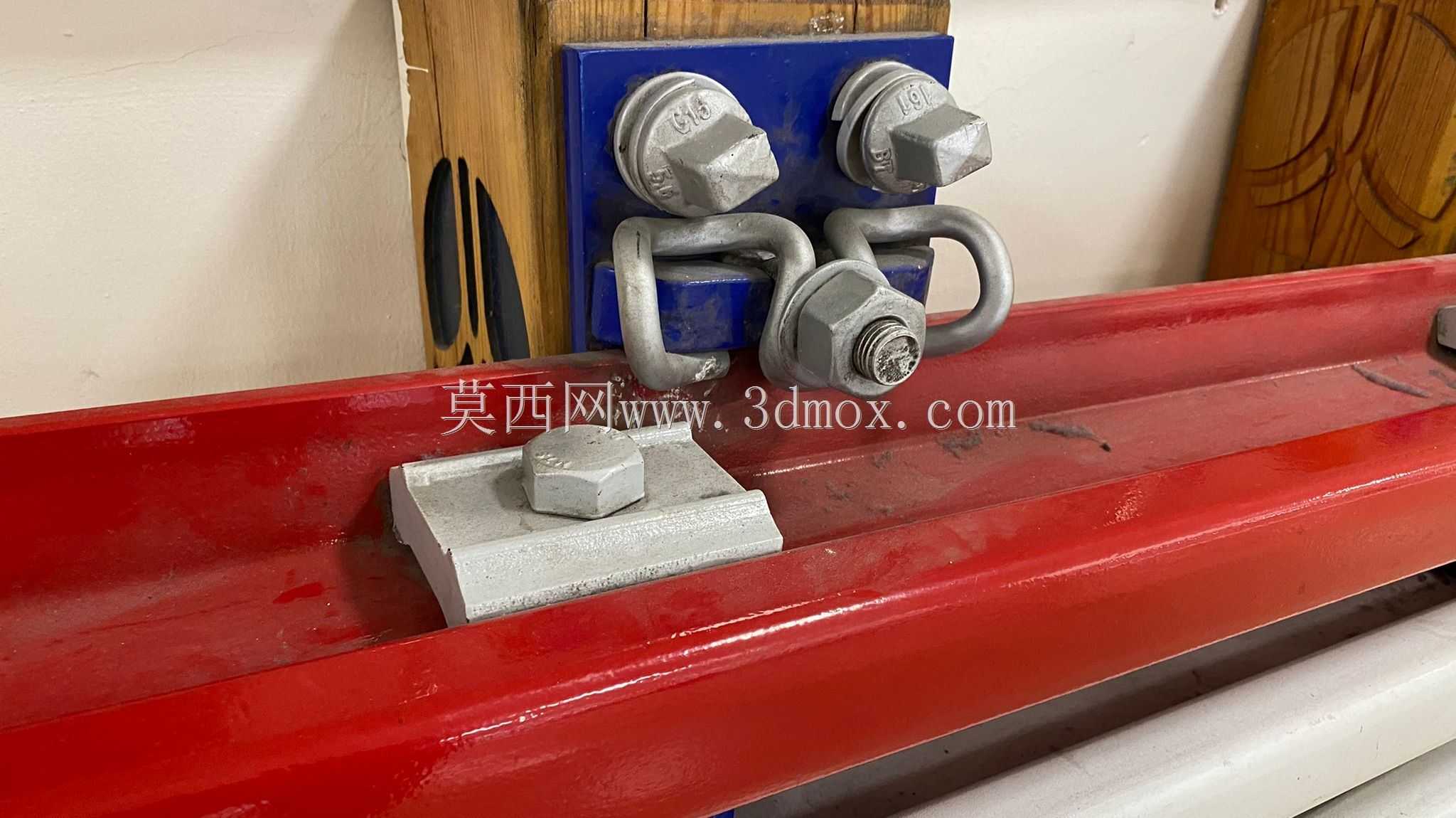

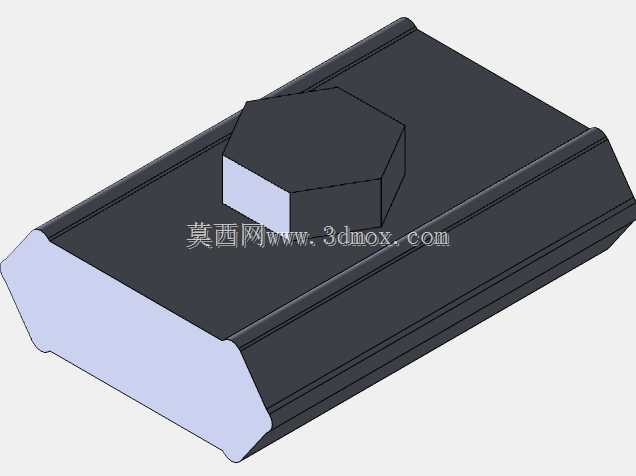

　　设计过程中首先锚定轮轨接触的核心功能区，也就是轨头部分的轮廓参数：轨头顶部设置连续平滑的圆弧过渡曲面，匹配车轮踏面的锥度特性，保证列车在直线段运行时轮对自动对中，曲线段通过时轮轨接触点平滑过渡，避免局部应力集中造成的轨头压溃、剥离掉块等早期损伤。轨头侧面的圆弧倒角设计，一方面适配轮缘的正常游隙，减少轮缘与轨侧的非正常刚性接触磨耗，另一方面为轨道扣件的轨距块安装预留足够的贴合面，保证扣件系统能够稳定夹持钢轨，限制钢轨在列车荷载作用下的横向位移与纵向爬行。

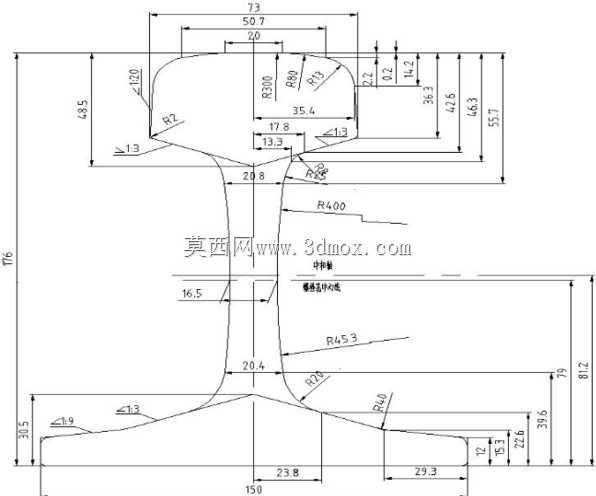

　　从尺寸边界来看，本次设计的钢轨截面总高度控制在合理范围内，轨头宽度、轨腰厚度、轨底宽度的参数匹配均经过受力校核：轨腰部分采用平滑过渡的圆弧曲线连接轨头与轨底，避免截面突变造成的应力集中，同时保证钢轨具备足够的竖向抗弯刚度，能够将列车传递的竖向荷载均匀分散到下方的轨枕与道床结构上；轨腰的厚度设计兼顾了结构强度与材料经济性，既能够承受列车通过时产生的弯曲应力、剪切应力，也不会因截面过厚造成不必要的材料浪费。轨底部分采用宽翼缘的结构形式，上表面设置平缓的倾斜坡面，与扣件系统的弹条、垫板完全贴合，增大钢轨与下部支撑结构的接触面积，降低接触面的压应力，避免轨底在长期荷载作用下出现压入垫板、轨枕切槽等病害；轨底边缘设置小尺寸倒角，消除加工与安装过程中的锐边应力集中，同时避免安装扣件时划伤防腐涂层与作业人员。

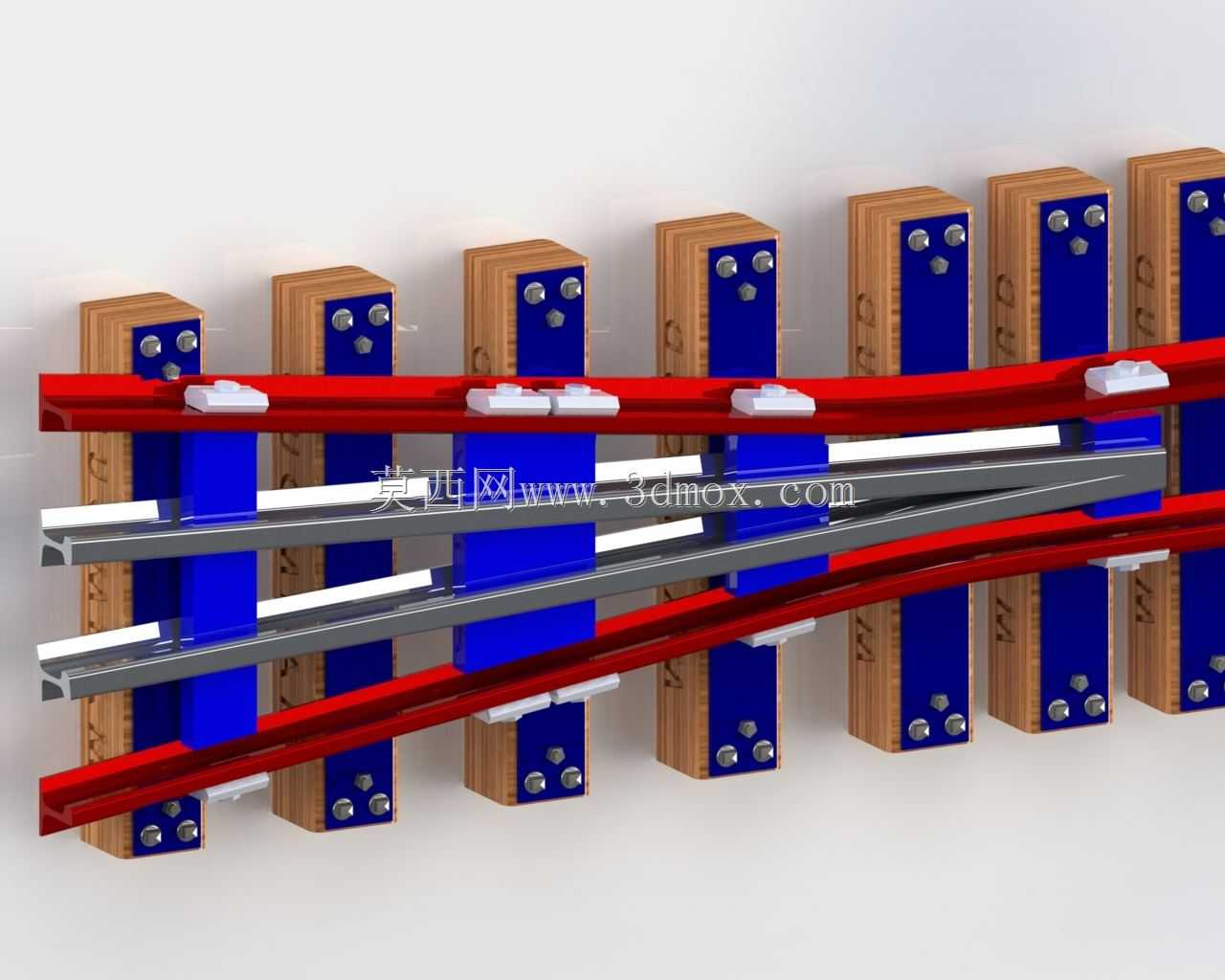

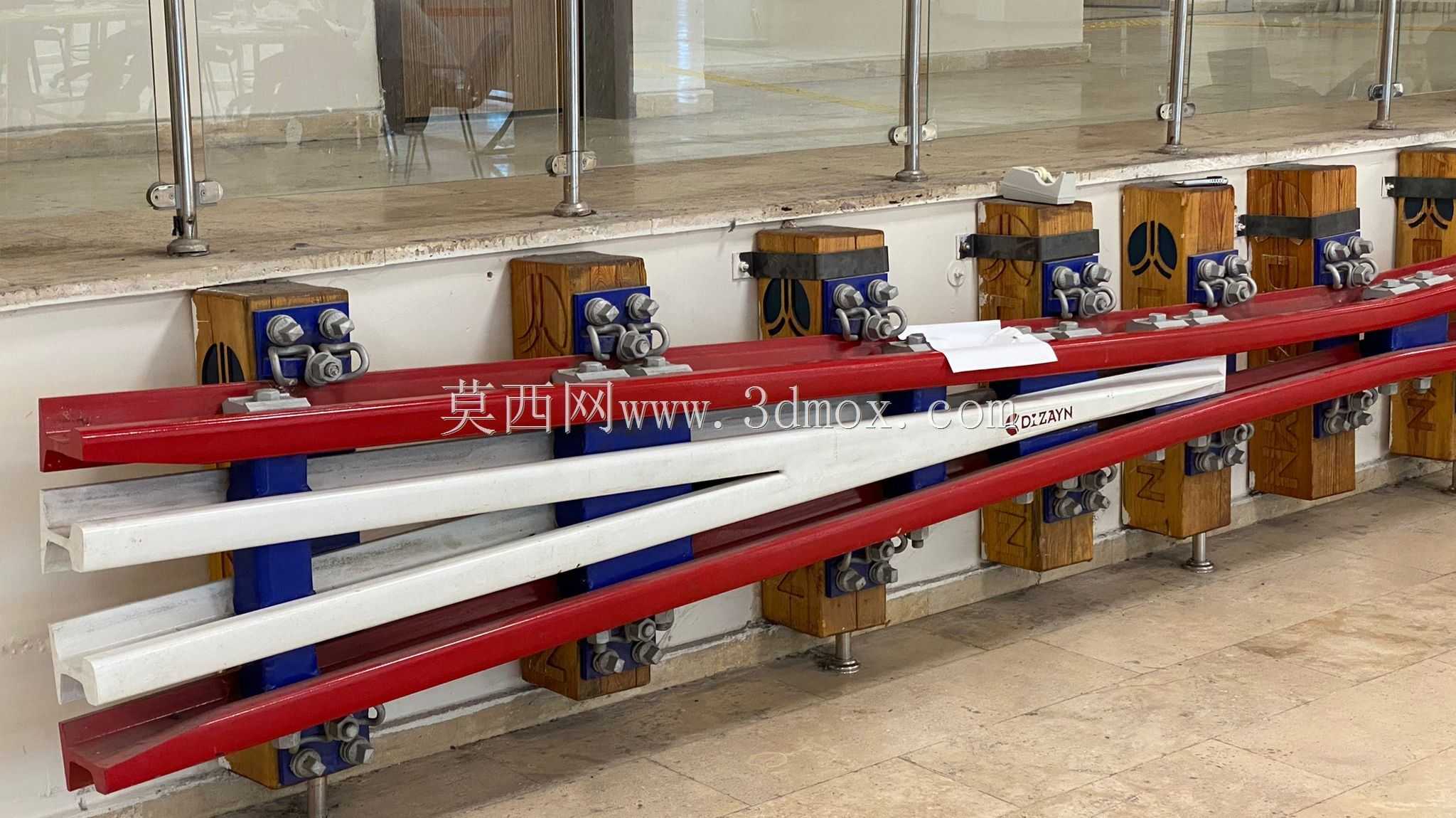

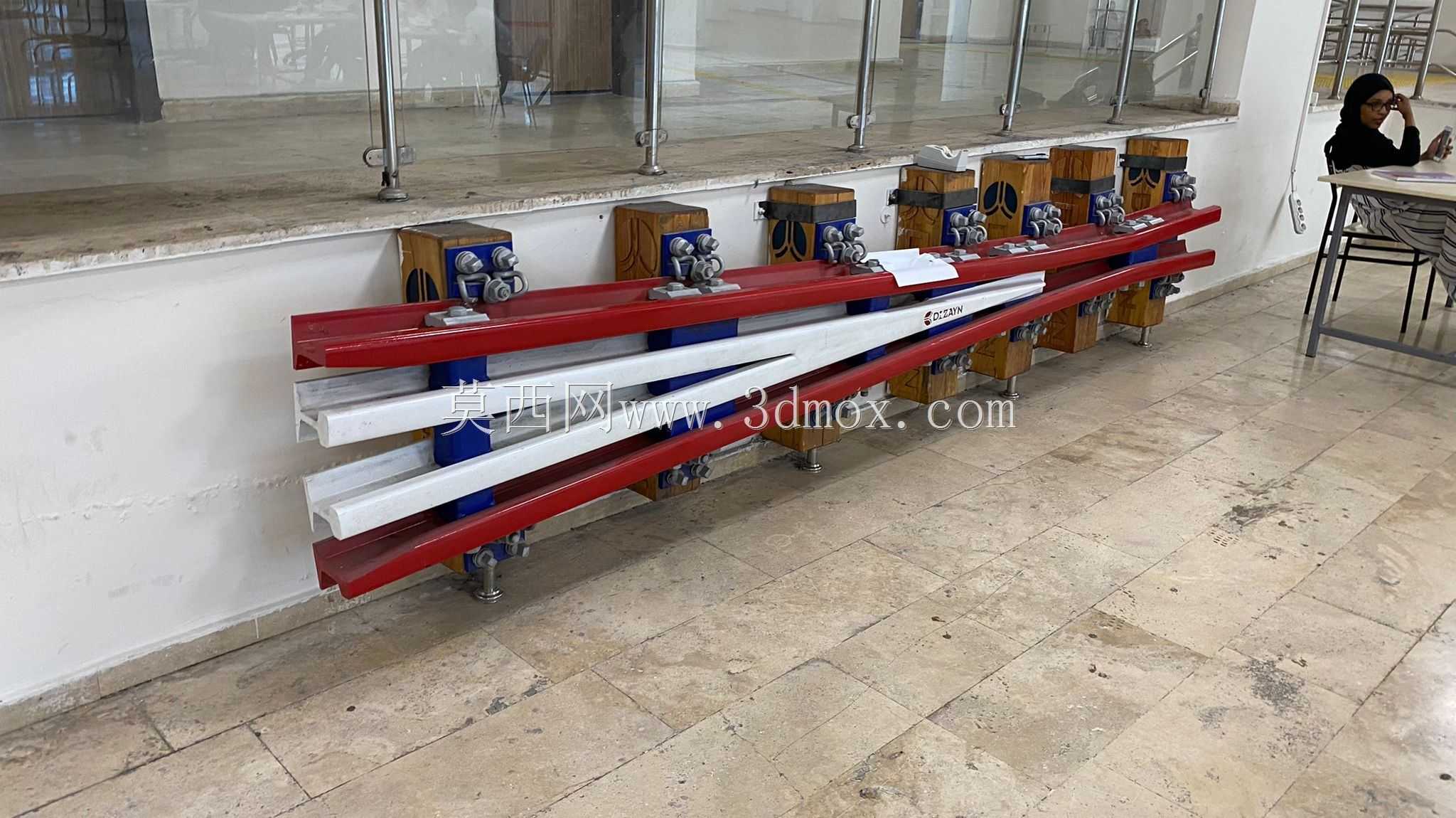

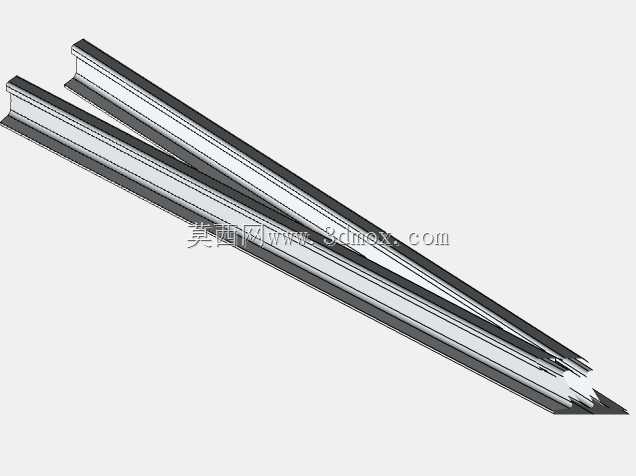

　　设计过程中对所有圆弧过渡、直线段的连接位置都做了相切约束，整个截面轮廓不存在硬拐点，保证后续三维建模拉伸生成实体后，各曲面的连续性满足有限元分析的网格划分要求，也能够直接对接后续的轮轨接触仿真、轨道结构力学验算、3D打印实体模型制作、数控加工样件等下游应用场景。针对校园观光小铁路这类低速轻载的应用场景，截面参数在标准钢轨的基础上做了适配性优化，在保证结构强度满足观光列车荷载要求的前提下，适当调整了局部壁厚与圆弧半径，降低构件自重，方便现场铺设安装，同时也兼顾了景观线路的视觉协调性。整个截面的尺寸链完全闭合，各部分形位公差满足轨道构件的加工要求，能够直接导出工程图用于生产下料，也可作为轨道线路BIM建模的族库构件，直接嵌入线路整体装配模型中，完成轨道结构的虚拟铺设与碰撞检查。
