铰接式管路连接锁紧接头结构设计

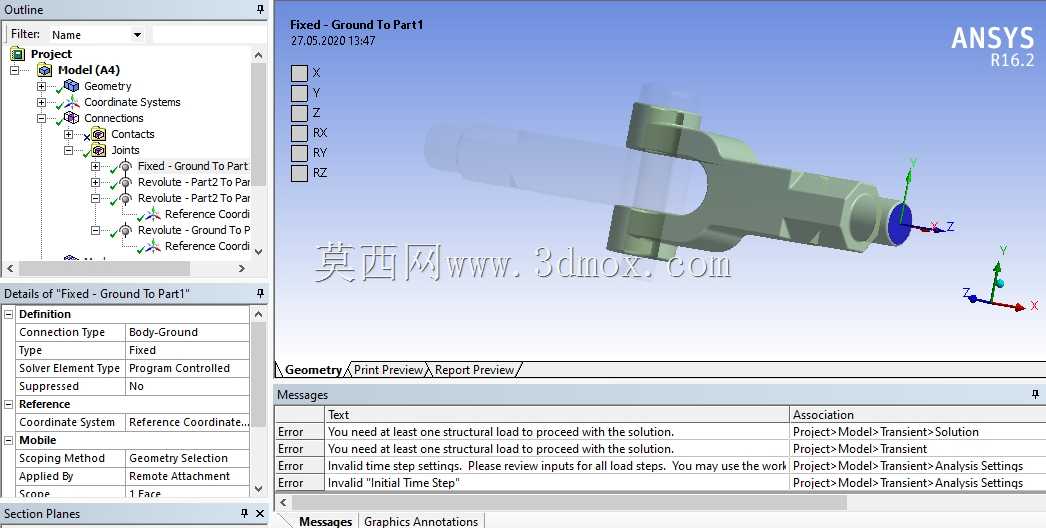

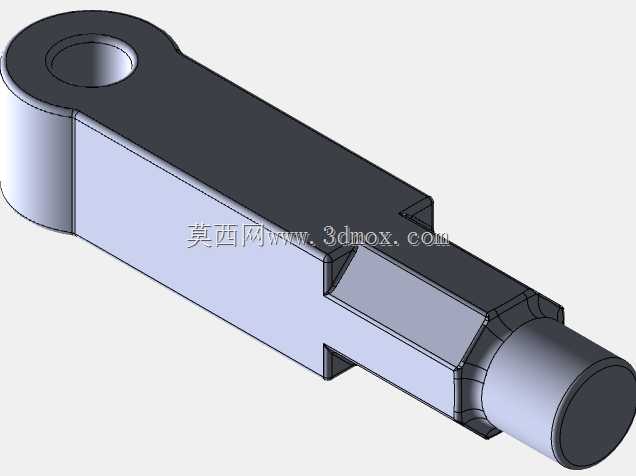

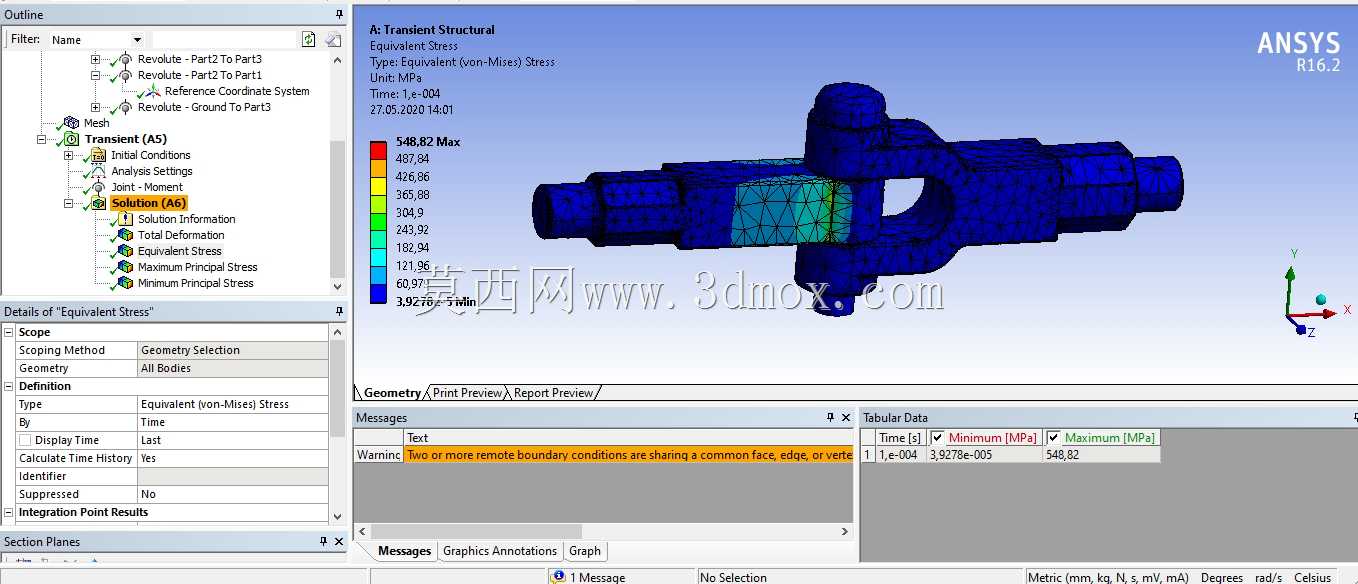

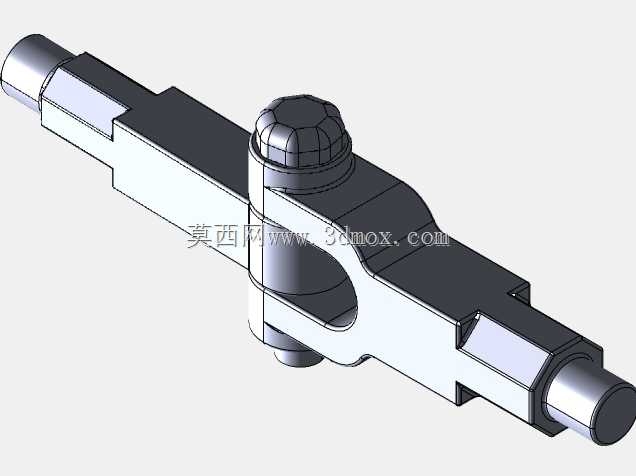

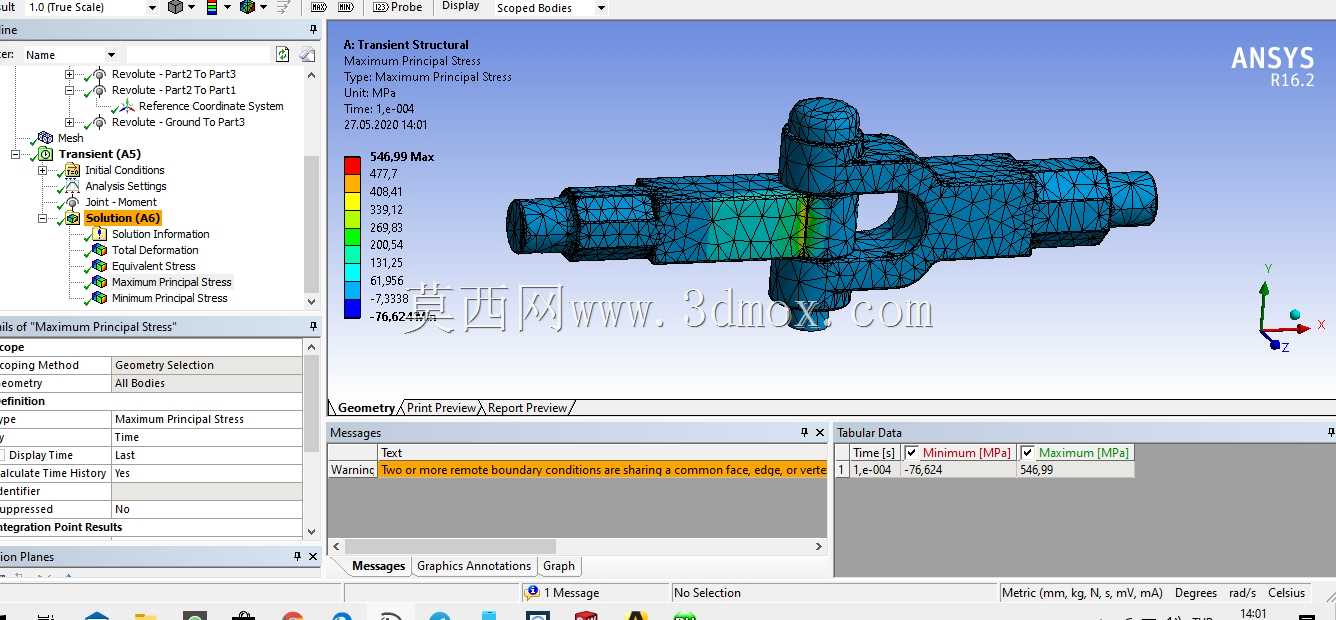

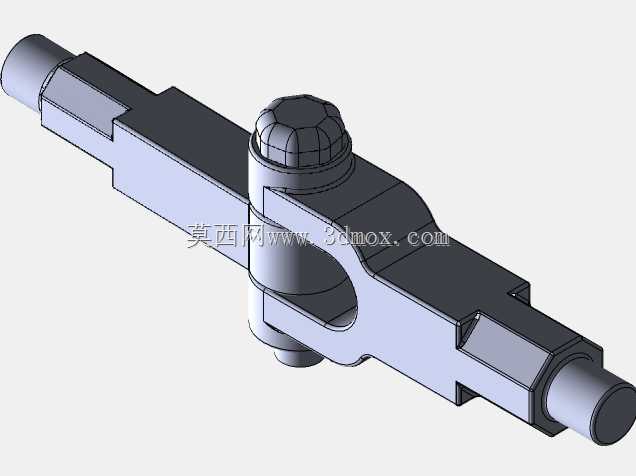

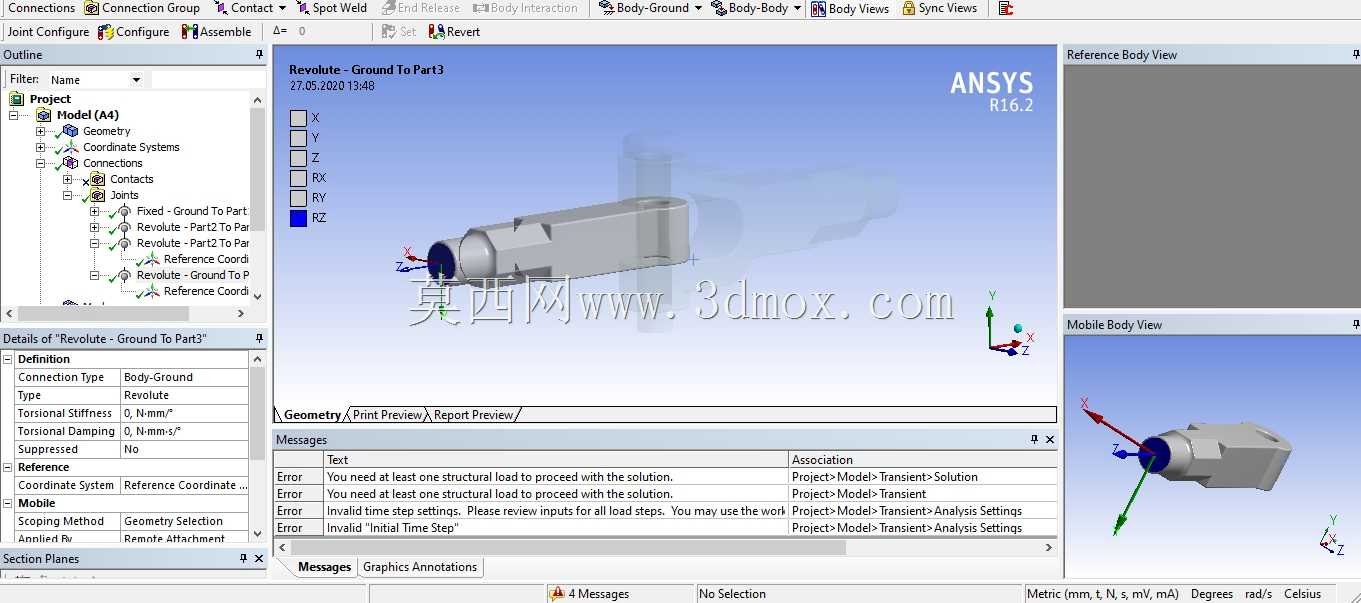

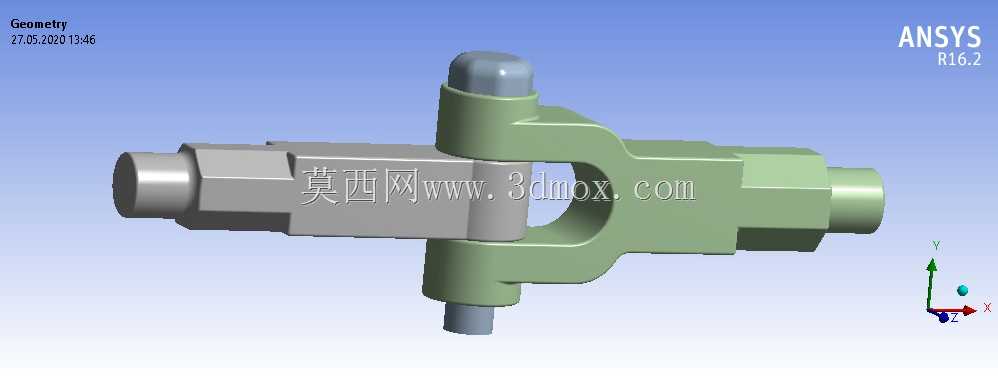

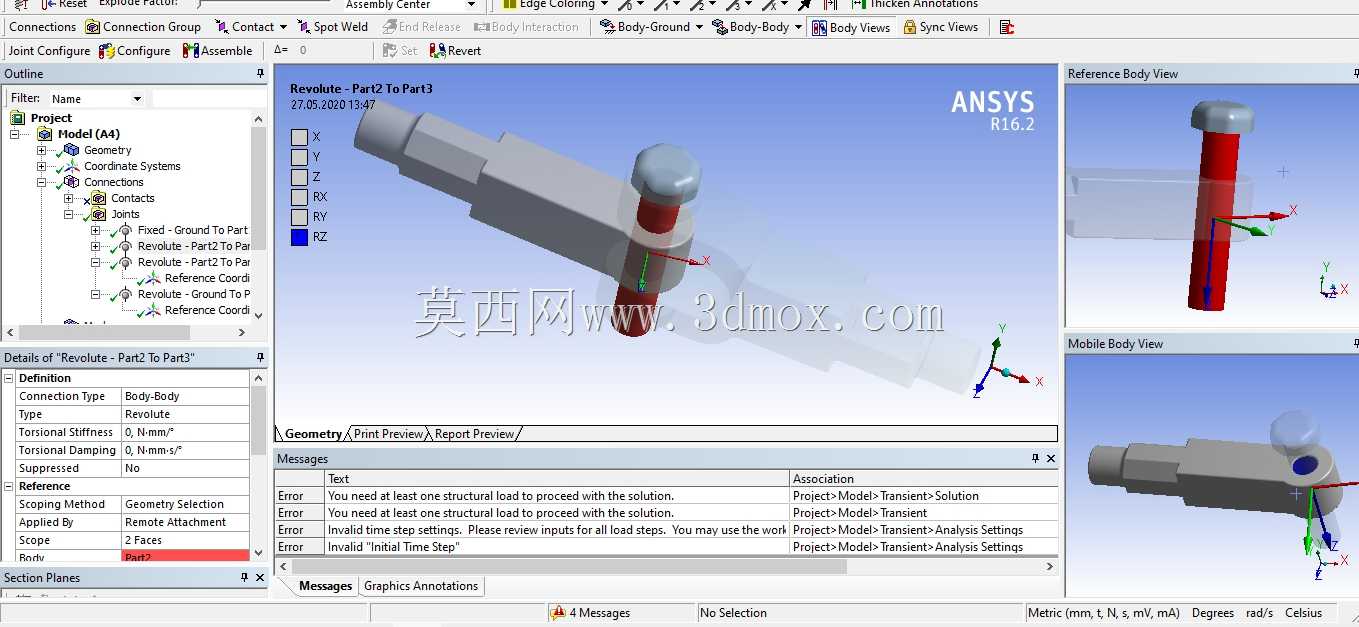

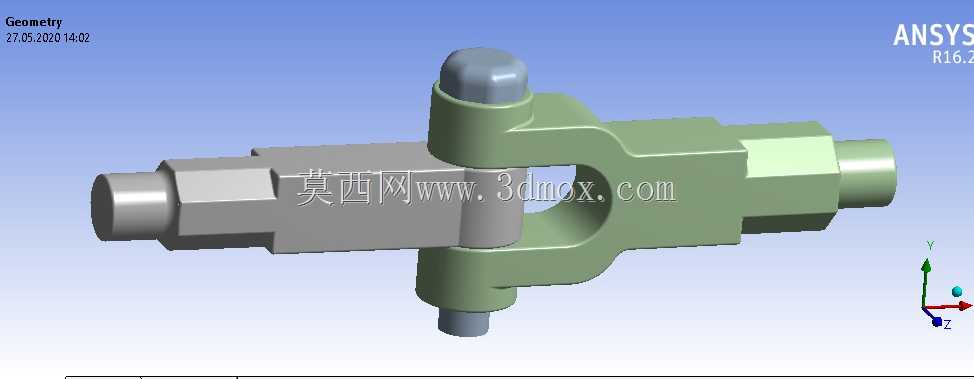

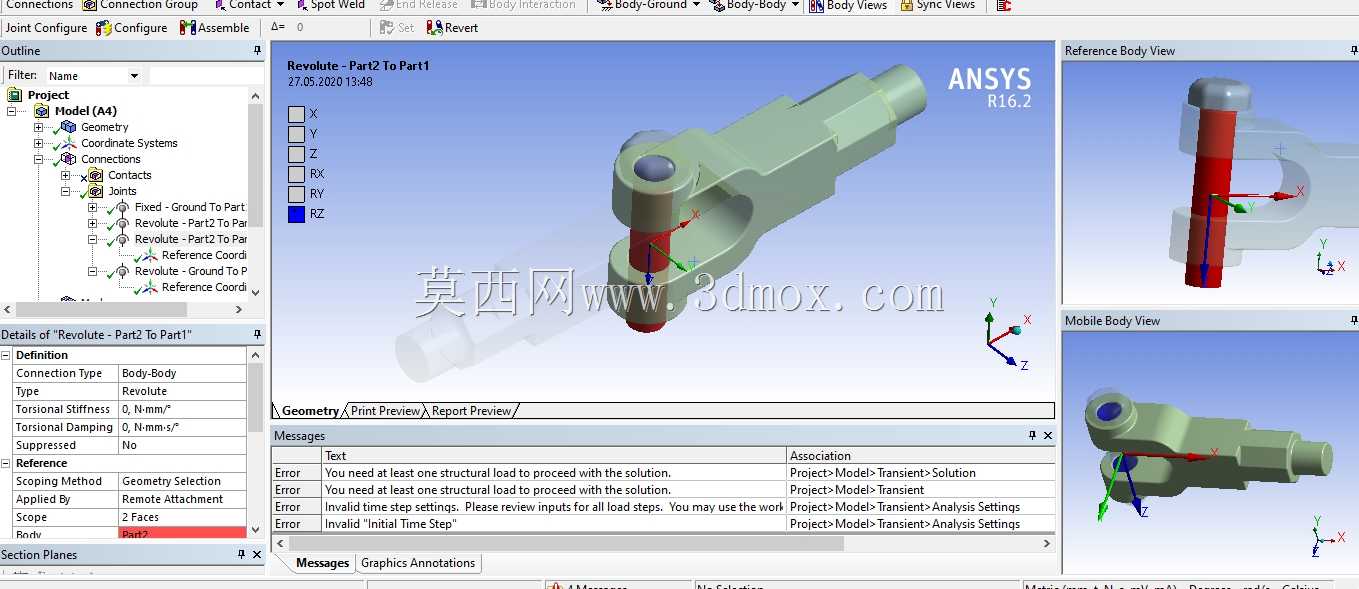

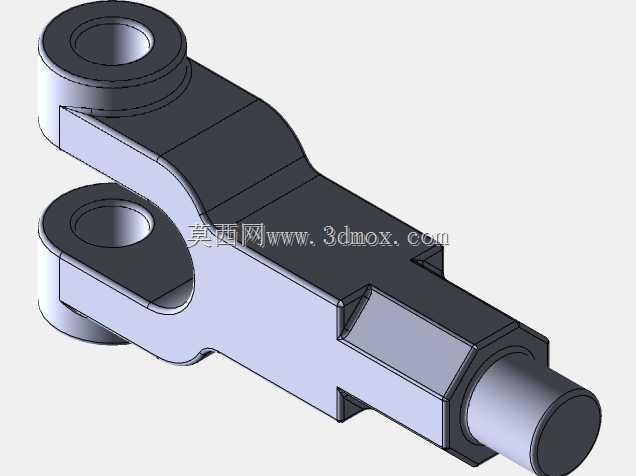

　　这类铰接式管路接头主要应用在中低压流体输送回路的转角连接场景，常见于小型液压站分支管路、气动控制回路、润滑系统供油管路中，用来解决两路呈垂直交叉布局管路的连通需求，同时允许接头在安装后绕销轴做小角度偏转，抵消管路装配时的位置公差，避免硬管连接产生的装配应力长期作用在管路焊口或接头螺纹处引发泄漏。从结构组成来看，主体分为横向通流主体与铰接夹座两个核心部分，横向主体为中空等径通流结构，两端加工有外螺纹连接段，用来对接外部硬管或软管接头，中段为六方拧装平面，方便安装时用扳手卡持拧紧，避免拧装过程中损伤通流内孔的密封面。铰接夹座为开式叉形结构，跨装在横向主体的中段环形定位槽内，上下同轴的销孔内穿装锁紧销轴，销轴上端加工有外螺纹，

　　配套拧紧螺母，下端为轴肩定位结构，当螺母拧紧时，夹座的叉形开口会产生微量弹性变形，抱紧横向主体的环形槽，既可以让横向主体绕销轴轴线自由转动调整管路走向，又能保证铰接位置的同轴定位精度，不会在管路压力波动时出现轴向窜动。设计这类接头时，首先要根据额定工作压力确定通流内孔的直径与主体壁厚，通流孔径要匹配对接管路的通径，避免通流截面突变产生局部压损，壁厚计算要结合材料的许用应力，取3到4倍的安全系数，同时要考虑铰接位置的密封结构，在夹座与横向主体的贴合面处需要加工环形密封槽，配套O型密封圈，保证铰接转动过程中流体不会从配合面泄漏。横向主体中段的环形定位槽宽度要比夹座的叉形厚度大0.1到0.2毫米，既保证夹座可以灵活转动，

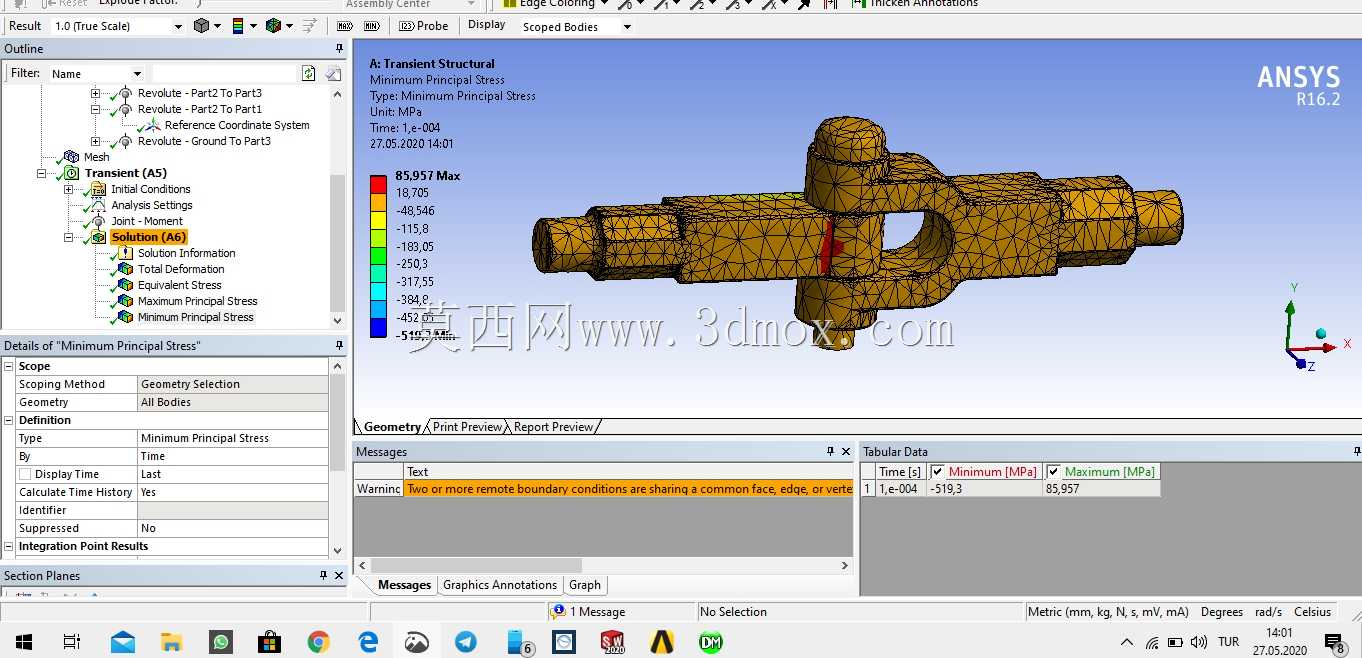

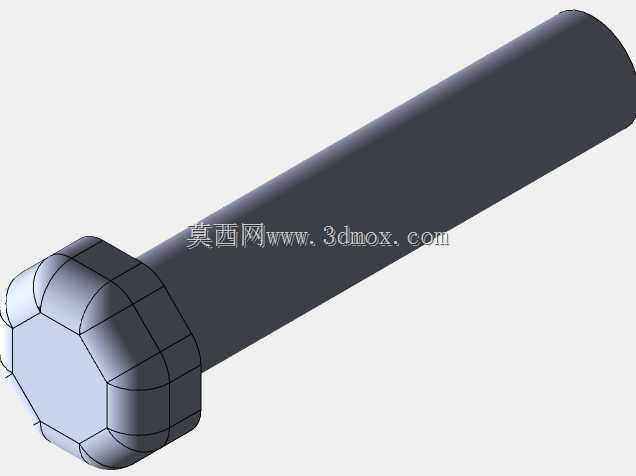

　　又不会因为间隙过大导致密封圈偏磨失效。销轴的直径要根据接头的额定拉脱力确定，当管路受到外部拉扯载荷时，销轴需要承受全部的轴向拉力，同时销轴与夹座销孔的配合选用间隙配合，方便装配时的穿装，销轴上端的螺纹长度要保证螺母拧紧后有2到3牙的露出量，避免螺纹啮合长度不足导致锁紧失效。安装边界方面，这类接头的横向总长度要控制在匹配管路安装空间的范围内，两端螺纹段的长度要满足标准管接头的拧入深度要求，铰接夹座的垂直方向总高度要预留出螺母拧装的扳手操作空间，销轴下端的轴肩直径不能大于夹座下端面的宽度，避免安装时与周边管路或安装板产生干涉。在实际工况应用中，这类接头相比传统直角管接头的优势在于安装调整灵活，不需要在装配时精确配弯管路角度，

　　尤其在设备内部管路布局紧凑、管路走向需要根据现场装配情况微调的场景下，能够大幅降低管路装配的难度，减少管路返修率。设计过程中还要注意铰接位置的摩擦力矩控制，螺母的拧紧力矩不能过大，否则会导致夹座抱紧力过大，横向主体无法灵活转动，失去角度调整的作用，拧紧力矩过小则会导致配合面间隙过大，密封圈压缩量不足引发泄漏，需要根据密封圈的压缩率反向计算合适的拧紧力矩范围。另外，横向主体与夹座的材料要根据输送介质的特性选择，普通液压油场景可以选用45号钢表面镀锌处理，有腐蚀性介质的场景则需要选用不锈钢材质，销轴的材料热处理硬度要比夹座高HRC10到15，避免长期转动磨损导致配合间隙变大。
