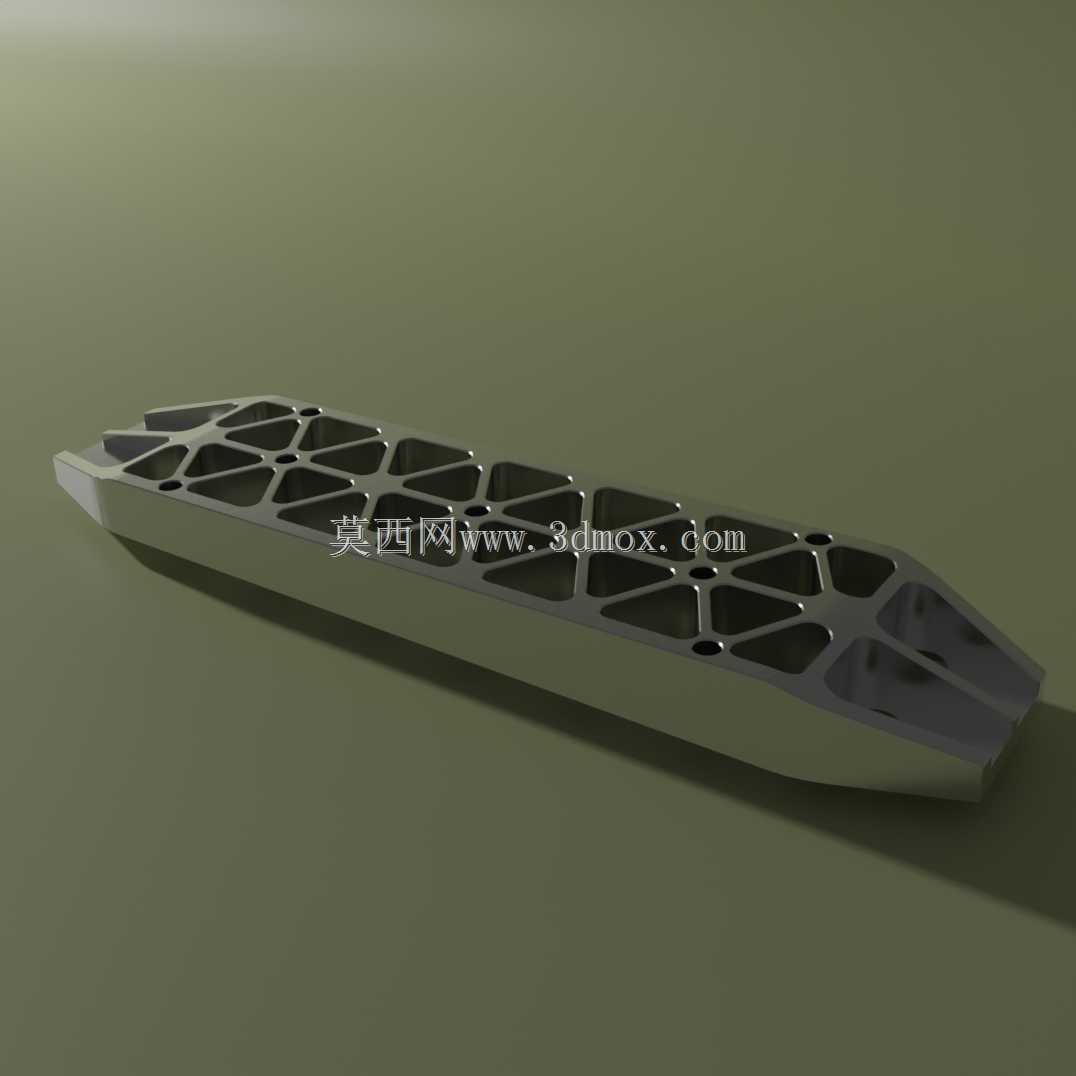

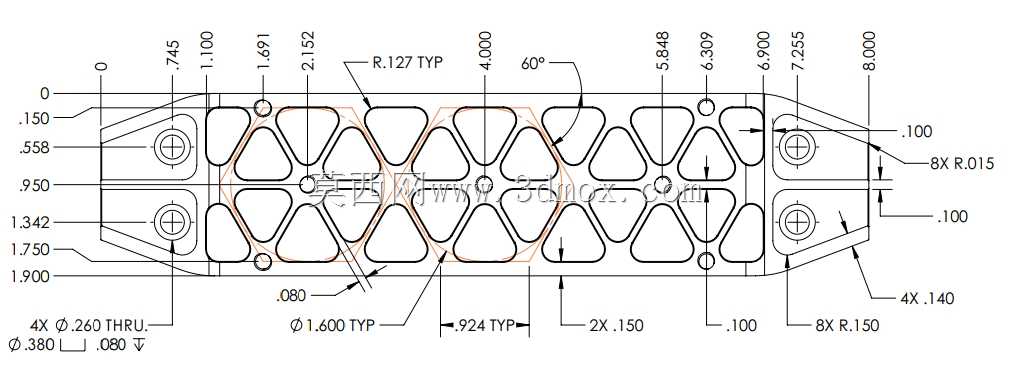

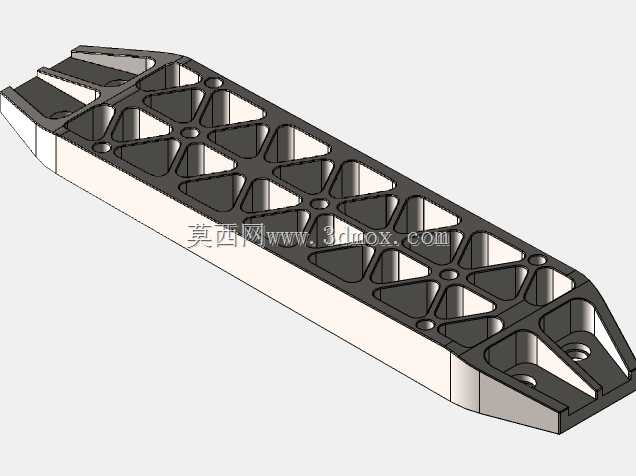

这类长条形镂空承载结构件,多应用于高速运动的数控设备执行端、自动化输送线的轻质承载工位,或是航空航天领域的小型机载安装支架,核心需求是在保证结构刚性的前提下尽可能降低自身重量,减少运动过程中的惯性负载,提升设备的动态响应速度。从结构设计逻辑来看,整体采用等截面长条形布局,两端预留的安装孔位完全匹配标准紧固件的安装间距,安装边界严格控制在常规工业安装面的公差范围内,不需要额外定制转接件即可直接装配到对应工位,安装面的平面度设计要求控制在0.02mm以内,避免装配后出现应力集中导致的结构变形。主体部分的镂空采用三角形网格拓扑结构,这种结构的优势在于可以将外部载荷均匀分散到每一条筋位上,相比方形镂空结构,
三角形网格的抗扭刚性提升30%以上,同时筋位的厚度经过反复迭代计算,在满足额定载荷下的形变要求的同时,尽可能削减了非受力区域的材料余量,整体重量相比同尺寸实心结构降低60%以上。设计过程中首先需要确定两端安装孔的中心距,这一尺寸直接决定了结构件的跨距承载能力,跨距越大,对应的筋位厚度需要适当增加,避免中部受载后出现过大挠度。其次要明确结构件的额定承载方向,该类零件主要承受垂直于安装面的正向载荷以及沿长度方向的少量侧向载荷,因此镂空筋位的走向主要沿载荷传递路径布置,让材料更多分布在主受力路径上,非主受力区域的材料做最大化去除。外形上所有的棱边都做了R角过渡处理,一方面是避免数控加工过程中出现应力集中导致的刀具崩损,
另一方面也可以减少零件使用过程中因为应力集中产生的裂纹,提升零件的疲劳寿命。零件的壁厚设计充分考虑了数控加工的工艺可行性,最小壁厚控制在2mm以上,避免加工过程中出现薄壁振颤,影响表面加工质量,同时所有的镂空区域都做了拔模斜度适配,不需要特殊工装即可一次装夹完成大部分加工工序,减少装夹次数带来的形位公差误差。在实际应用场景中,这类结构件如果用于数控设备的运动滑台安装座,需要配合线性导轨使用,因此安装面的平行度要求较高,设计时预留了0.1mm的加工余量,方便后期精加工时调整形位公差;如果用于无人机的机载设备安装架,则需要进一步做动平衡校核,避免高速运动时产生额外的振动载荷。结构的镂空设计同时兼顾了散热需求,
当安装的设备运行过程中产生热量时,空气可以通过镂空网格快速流通,带走部分热量,降低设备的温升,不需要额外设计散热结构。从安装边界来看,零件的整体宽度控制在常规工业铝型材的槽宽范围内,可以直接嵌入标准铝型材的安装槽内,适配多种常规工业机架的安装需求,两端的安装孔采用沉头设计,装配后紧固件不会突出零件表面,避免和周边运动部件产生干涉。设计时还需要考虑零件的加工工艺路线,首先是下料环节选用合适尺寸的坯料,减少材料浪费,然后通过粗加工去除大部分余量,留0.3mm的精加工余量,最后通过精加工保证各个安装面的形位公差和孔位精度,镂空区域的加工采用分层铣削的方式,避免单次切削量过大导致零件变形。
