八腔真空成型食品包装托盘结构设计

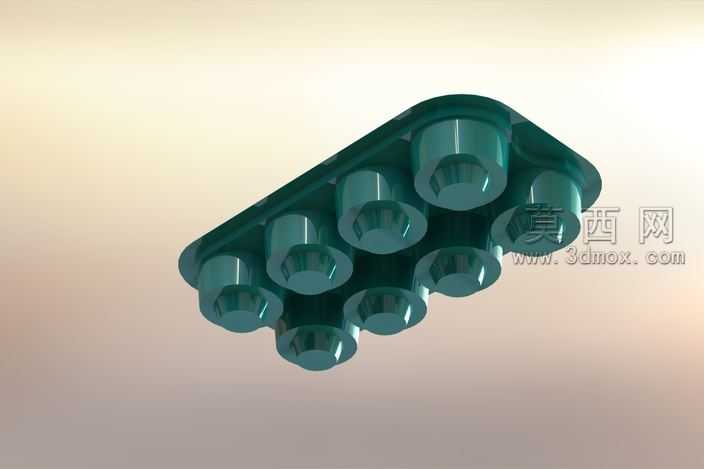

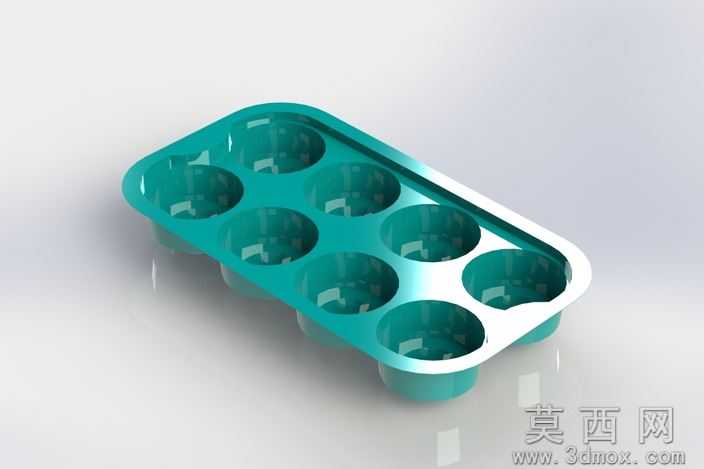

本模型为八腔真空成型食品托盘，整体采用一体化成型结构设计，建模过程依托三维参数化设计软件完成，首先绘制托盘整体外轮廓草图，通过拉伸命令生成托盘基础基体，再根据单腔盛放容量需求，均匀排布八个圆形盛放腔位，每个腔位采用圆角过渡的半球形凹陷结构，避免直角结构带来的应力集中问题，同时提升盛放物品时的贴合度。托盘边缘设计有一圈加宽的平整封边结构，既能够提升托盘整体的结构刚性，避免真空成型脱模后出现边缘翘曲变形的问题，也可以为后续食品封装工序提供热压封合的平整接触面。建模阶段对所有转角位置都做了统一的圆角处理，匹配真空成型工艺的拔模角度要求，确保模型结构符合实际生产的脱模需求，不存在倒扣、锐角等无法通过真空吸塑工艺成型的结构。材质设置上选用食品接触级的半透明蓝绿色塑料材质，调整材质的反射、折射参数，模拟PP或PET食品包装塑料的表面质感，渲染阶段采用柔和的影棚布光，突出托盘表面的光洁质感与腔位的深度层次，清晰展现每个腔位的轮廓结构与整体排布逻辑。设计过程中充分考虑真空成型工艺的材料拉伸特性，对腔位深度、侧壁厚度做了等比例的参数化设置，保证吸塑成型时各位置材料拉伸均匀，不会出现局部过薄易破损的问题，八个腔位采用等距阵列排布，空间利用率高，既能够满足批量盛放食品的使用需求，也能够适配自动化食品包装生产线的上料、装填、封切工序的定位要求，整体结构简洁实用，完全匹配食品包装托盘的实际生产与使用场景，可直接用于工艺验证、生产开模前的结构校核，也可作为同类吸塑包装产品的设计参考模板。
