微型拖拉机挂载单排振动马铃薯收获装置

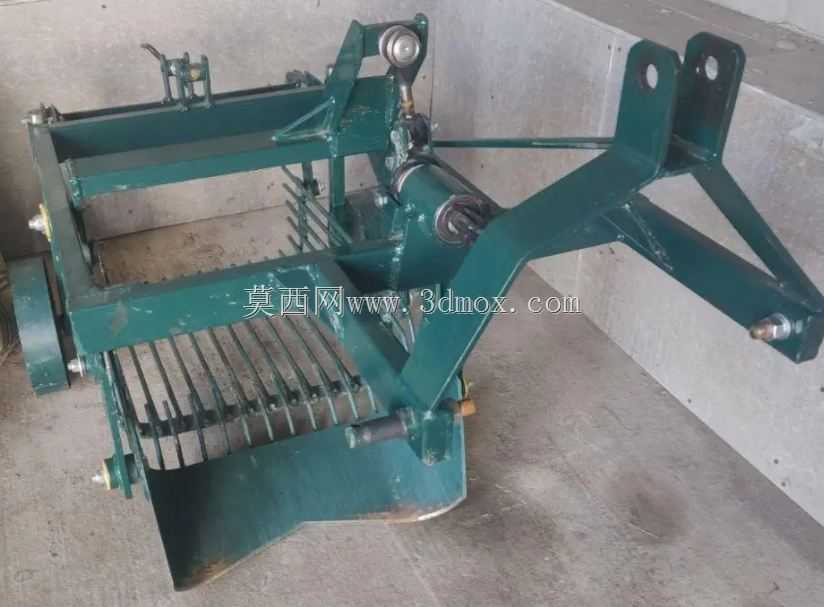

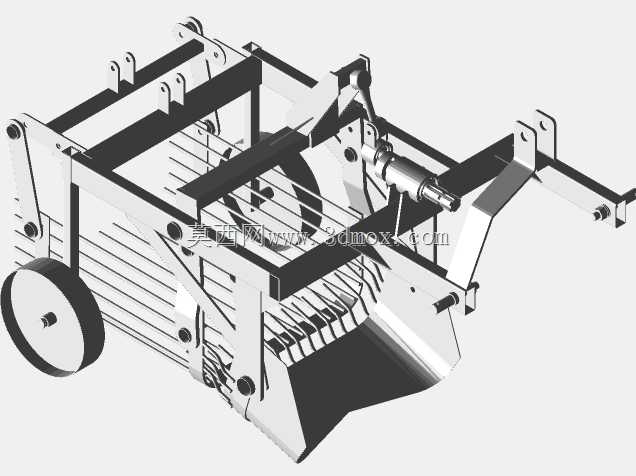

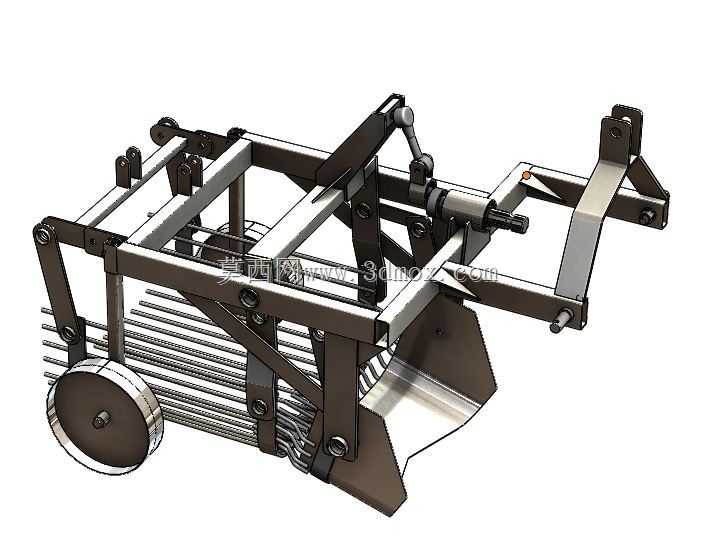

　　这款挂载于小型轮式拖拉机后部的块茎作物收获机具，核心适配带后置动力输出轴的18-35马力段微型拖拉机，主要面向丘陵山地、零散地块的马铃薯种植户使用，同时可通过调整作业参数适配洋葱、甜菜、大蒜等地下块茎类作物的收获作业，解决小地块无法通行大型联合收获设备的作业痛点。从结构设计逻辑来看，整机采用框架式方管焊接主体，所有受力挂载点均做了加厚角撑补强，避免作业过程中受土壤阻力冲击出现焊缝开裂、结构变形问题。前端挂接结构完全匹配常规拖拉机后三点悬挂接口尺寸，上拉杆连接座预留了3个不同高度的调节孔位，可根据作业地块的土壤平整度、作物种植深度调整整机作业倾角，保证挖掘铲入土角度处于15-22度的最优区间，既减少入土阻力降低拖拉机动力消耗，

　　也能避免铲体入土过深夹带过多土壤增加后续筛分负载。核心作业部件分为两部分，前部的主挖掘铲采用耐磨锰钢板整体折弯成型，铲刃做了45度倒角淬火处理，作业时可顺畅切入土层将带薯块的土垡整体导向后方的振动筛面；振动筛采用多根平行布置的圆钢栅条结构，栅条间隙控制在30mm，既保证碎土能够顺利从间隙漏回地面，也不会造成马铃薯块茎从间隙掉落，栅条端部做了圆弧收边处理，避免作业过程中剐蹭薯块表皮造成损伤。振动动力直接从拖拉机后动力输出轴取力，通过偏心曲柄机构带动筛体做高频低幅往复振动，土垡在筛面输送过程中受振动作用逐步破碎，细土透过栅条间隙落回地表，薯块则沿着筛面逐步向后输送最终铺放于地表，方便人工后续捡拾收集。

　　机具侧面设置的限深支撑轮采用实心橡胶轮结构，轮体支架开有长条形调节孔，可通过锁紧螺栓调整轮体相对机架的高度，以此控制挖掘铲的入土深度，调节范围覆盖100mm-250mm，可适配不同品种马铃薯、不同种植模式下的挖掘深度需求，避免挖深不足漏挖薯块，或是挖深过大增加不必要的动力损耗。从安装边界来看，整机挂接后横向最大宽度为1100mm，纵向长度从悬挂点到机具尾部为1350mm，整机最高点距离地面高度为920mm，作业时最小转弯半径与挂载拖拉机本身转弯半径一致，可在宽度1.5米以上的田块顺畅调头作业，不会对田埂、邻边作物造成碾压。设计过程中特意将振动筛的振动频率与拖拉机常规PTO输出转速做了匹配，

　　当动力输出轴转速处于540r/min的标准作业转速时，筛体振动频率刚好达到碎土筛分的最优区间，此时土壤破碎率可达到90%以上，明薯率超过95%，伤薯率控制在2%以内，完全满足小块茎作物收获的农艺要求。针对不同土壤质地的适配性，设计时也预留了调整空间，沙质土壤作业时可适当调快筛体振动频率、调浅挖掘深度，减少筛面壅土；黏重土壤作业时可适当降低作业行进速度，调大筛体振动幅度，延长土垡在筛面的停留时间，保证土壤充分破碎分离，避免湿黏土壤糊住栅条间隙影响筛分效果。整机所有转动铰接点均配置了防尘密封轴承，日常作业仅需定期加注润滑脂即可完成维护，无复杂的液压或电控元件，故障率低，适合农村地区非专业机手操作使用，相较于人工挖掘收获，作业效率可提升15倍以上，大幅降低块茎作物收获环节的劳动强度。
