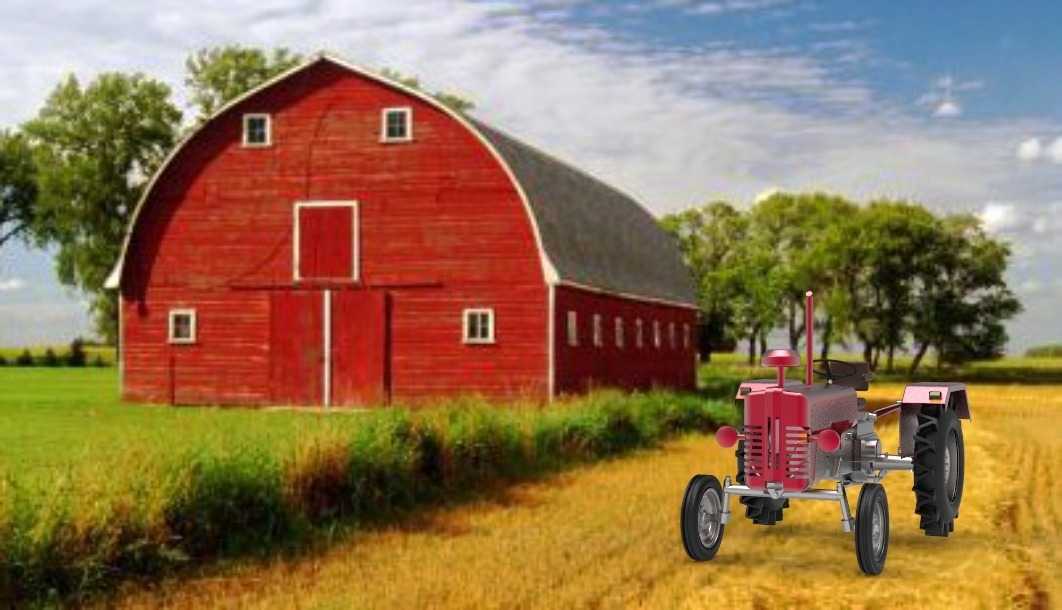

小型轮式农用作业拖拉机结构设计

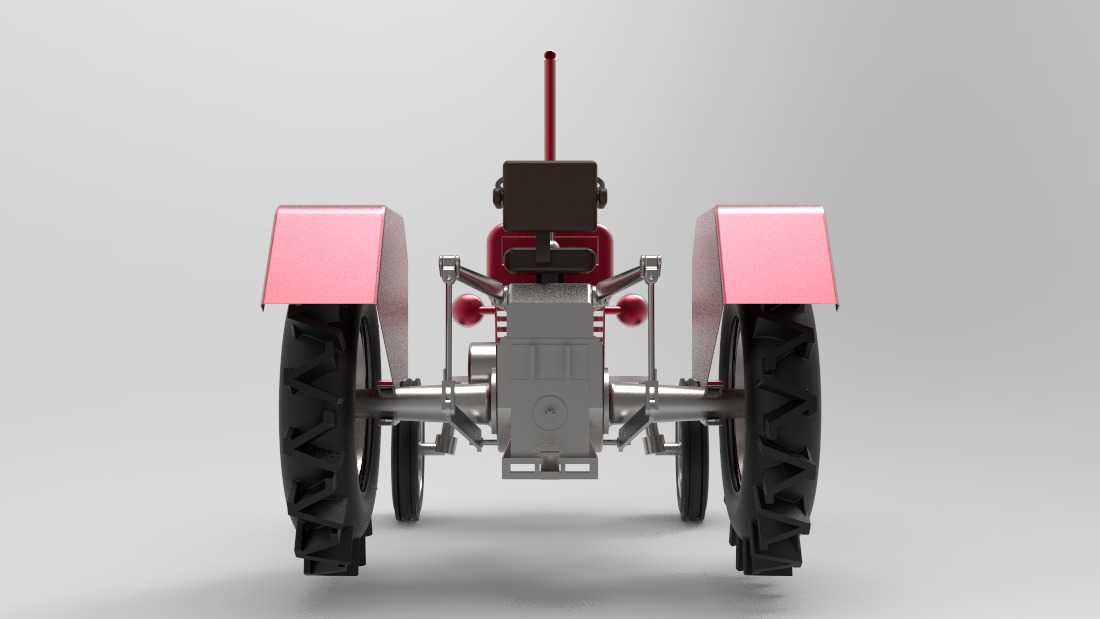

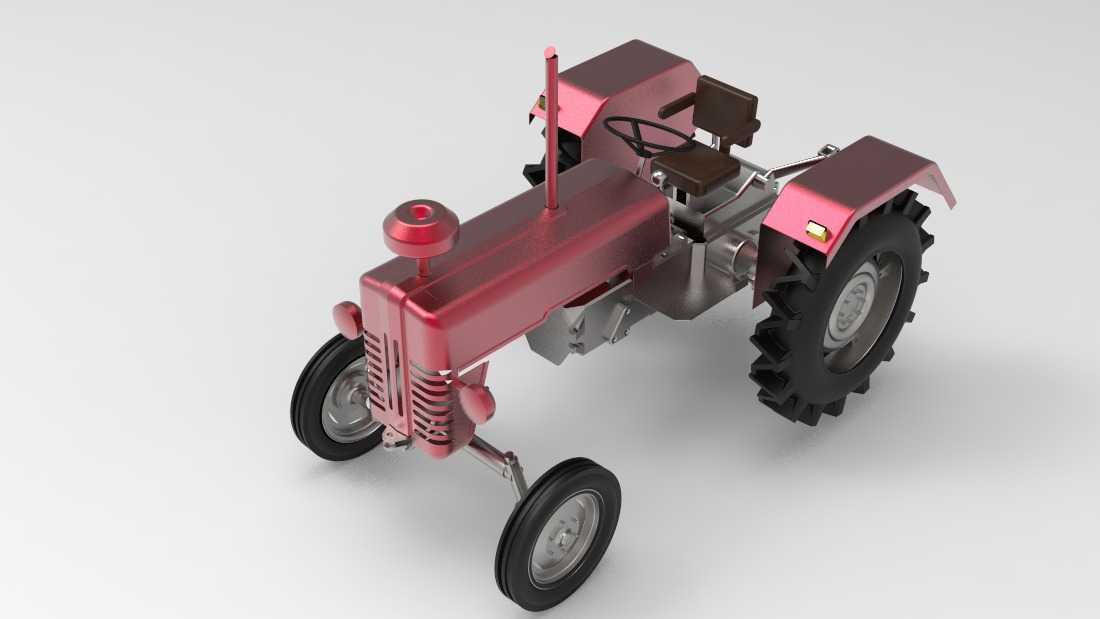

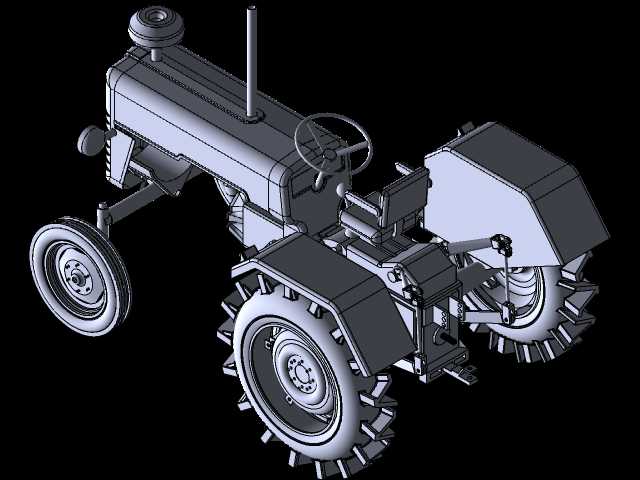

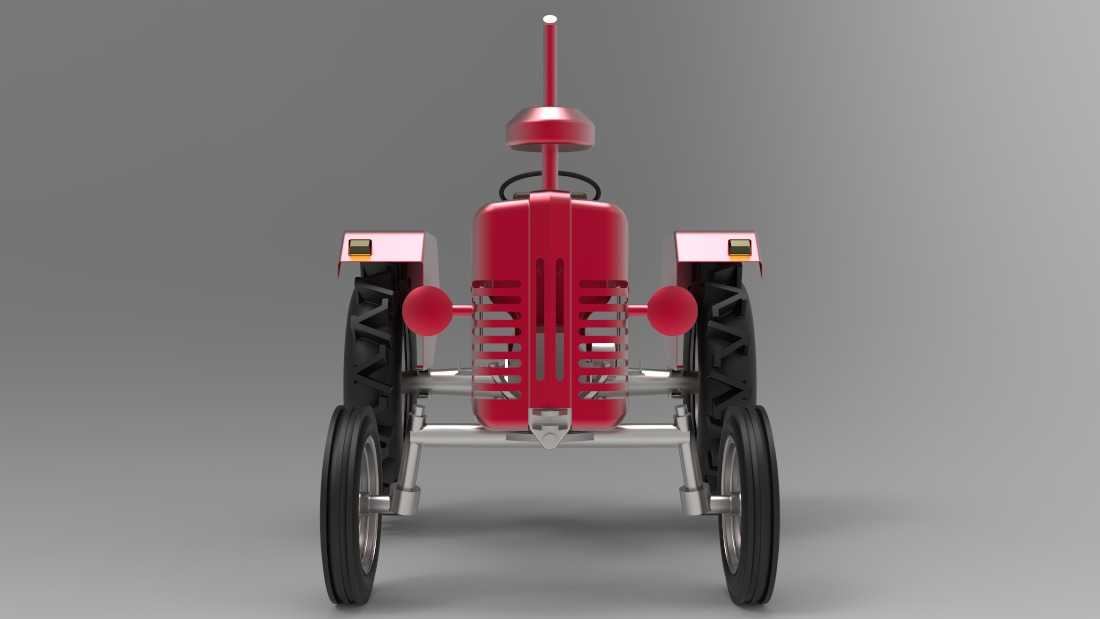

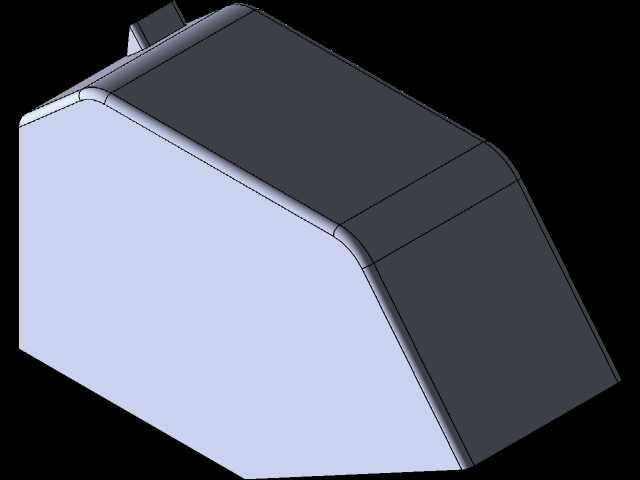

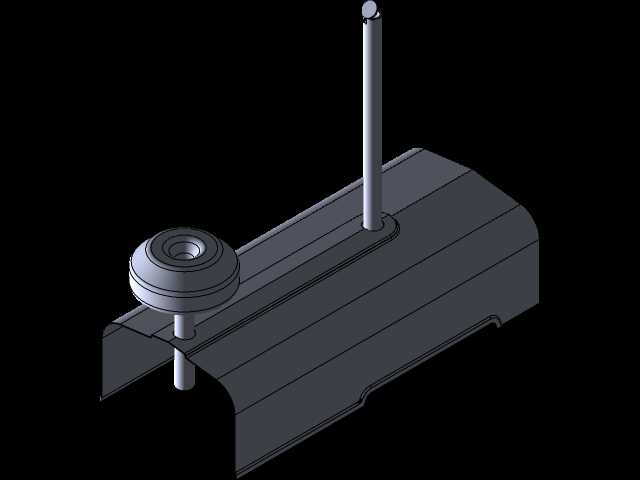

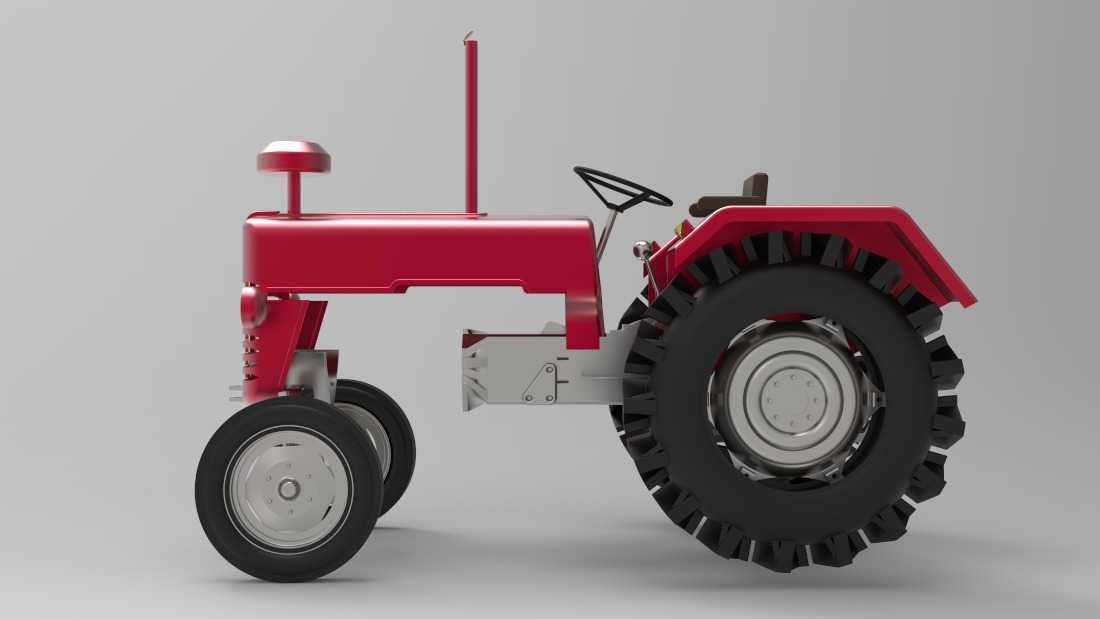

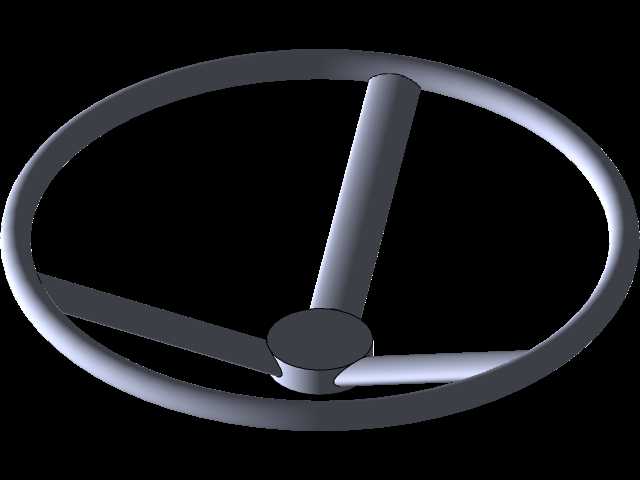

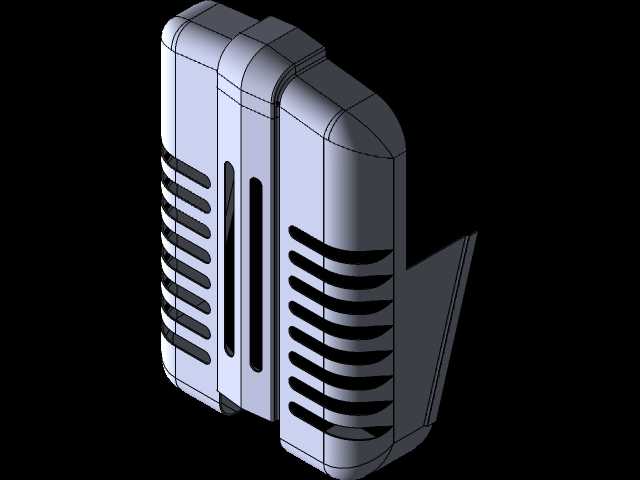

　　这款轮式拖拉机的三维结构设计，核心围绕丘陵小地块、果园行间、大棚内部等窄幅作业场景的使用需求展开，区别于大马力大田拖拉机的宽幅设计，整机轮距做了收窄处理，前轮采用单轮导向结构，后轮匹配大直径深花纹农用轮胎，既保证了松软耕地里的抓地力，也能在硬化的村道、机耕路上平稳转场，不会出现大轮距机型在窄空间无法转向、压损作物的问题。从功能配置来看，整机采用前置发动机布局，发动机舱预留了足够的散热风道空间，前格栅的竖向格栅结构既可以阻挡田间作业时飞溅的秸秆、泥块进入散热片，也能保证行驶过程中的撞风面积满足散热需求，避免长时间低挡位大负荷作业时出现动力过热的问题。转向系统采用传统的机械循环球结构，转向柱角度做了适配坐姿操作的倾斜设计，

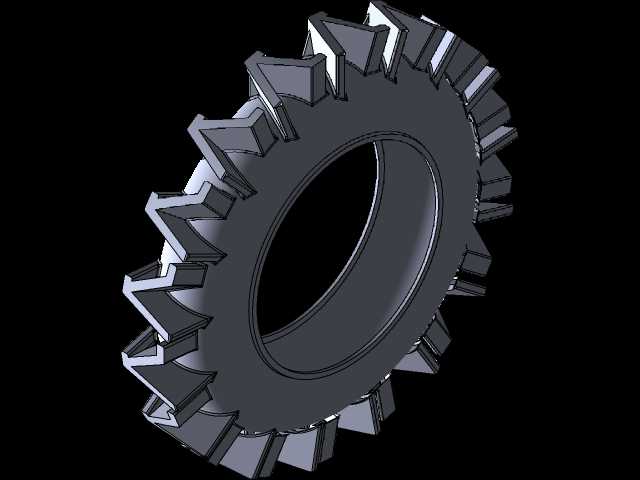

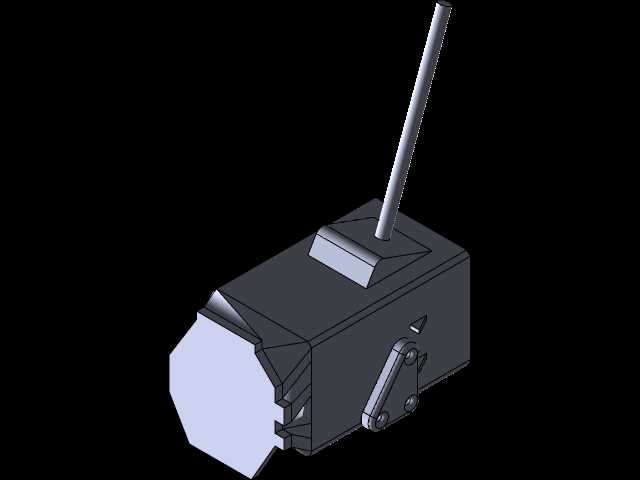

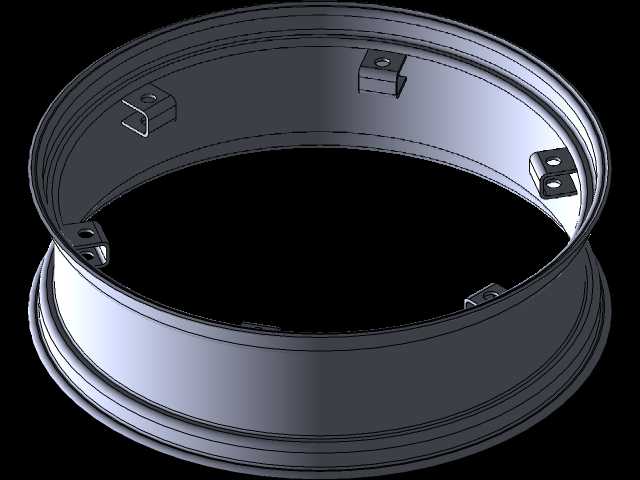

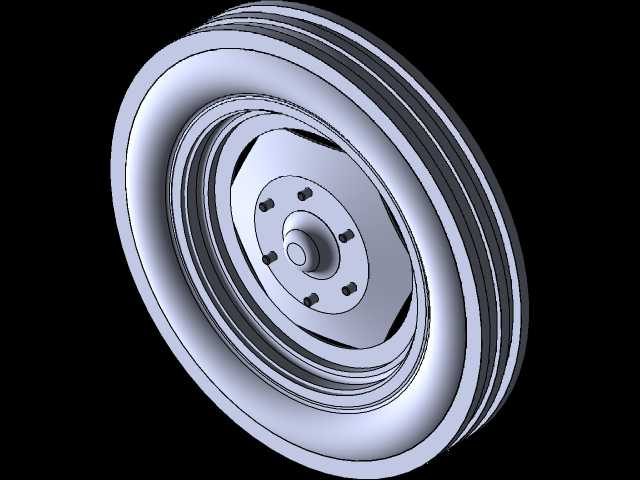

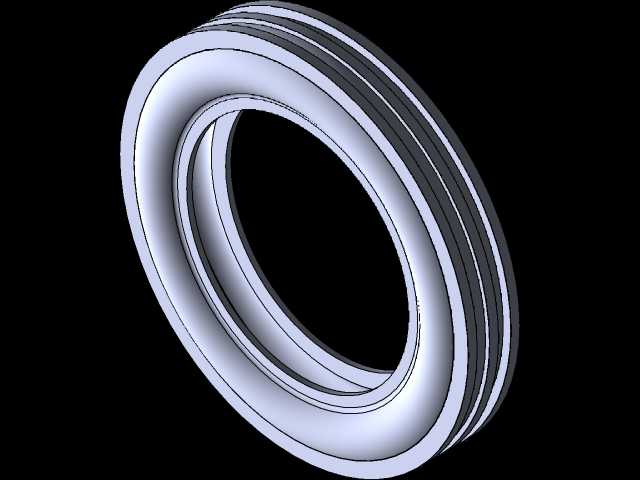

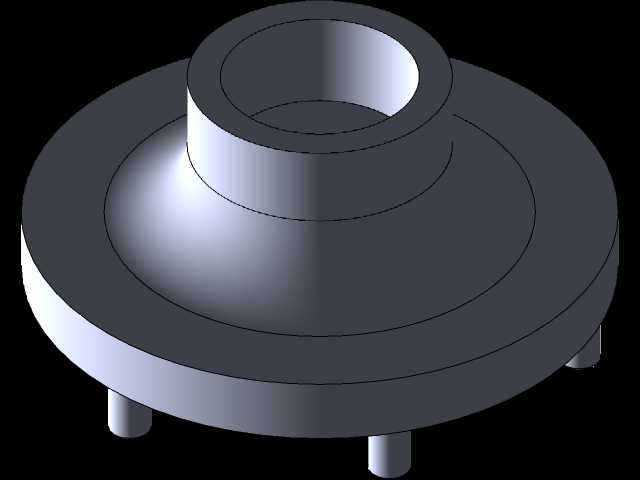

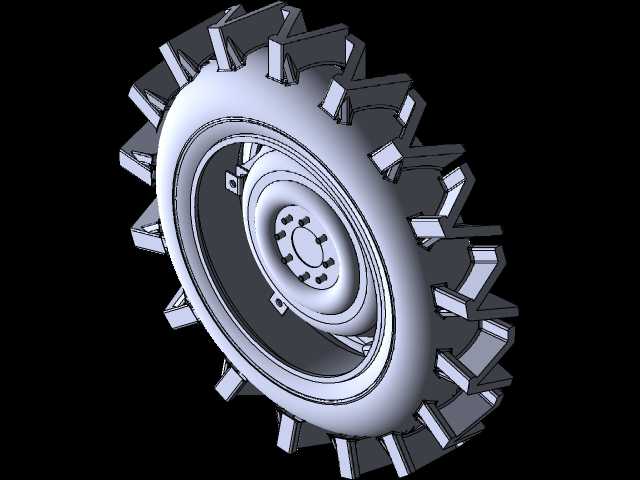

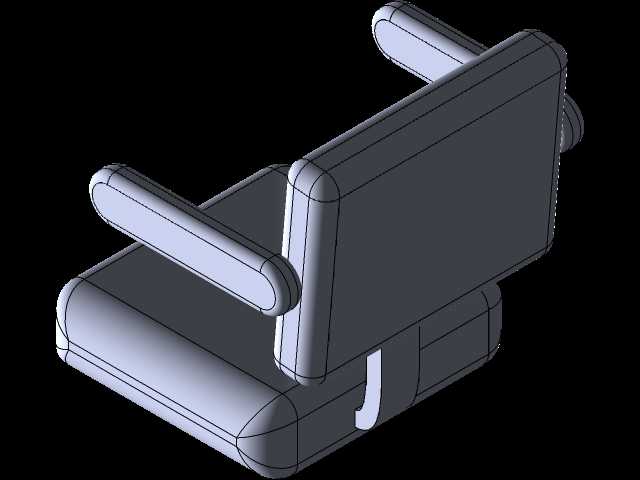

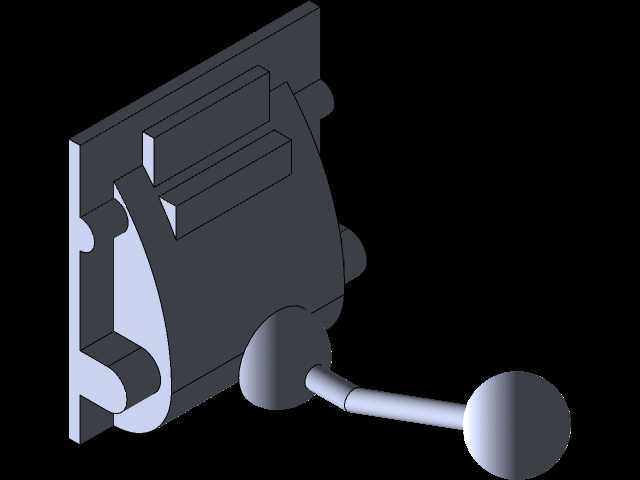

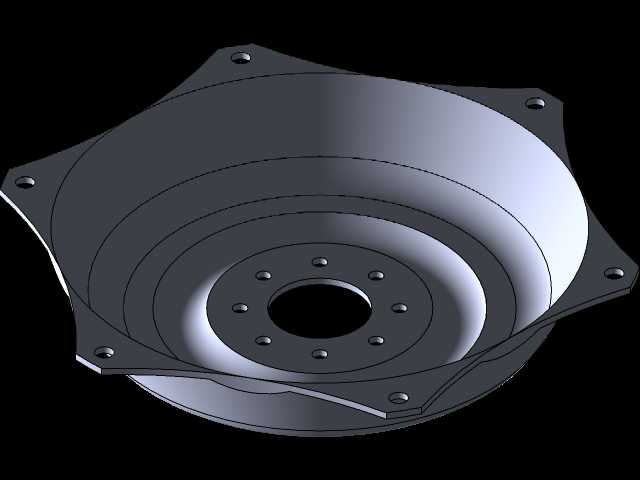

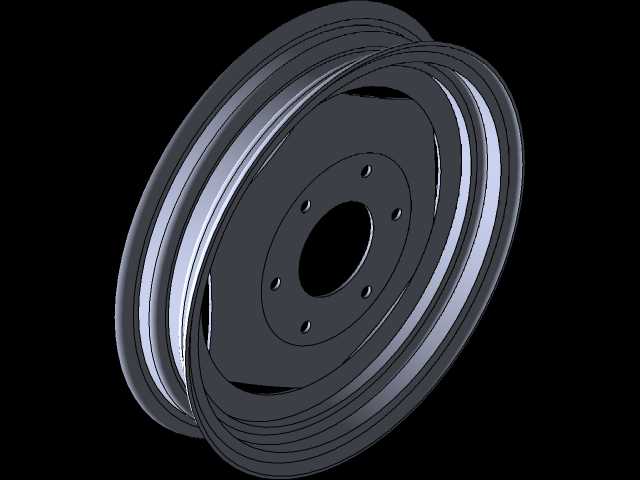

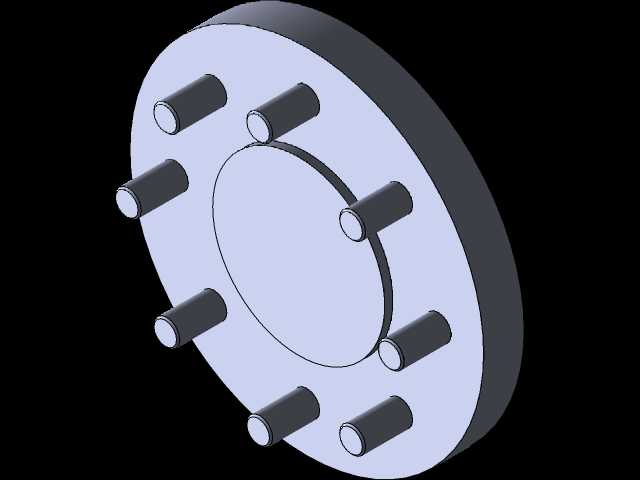

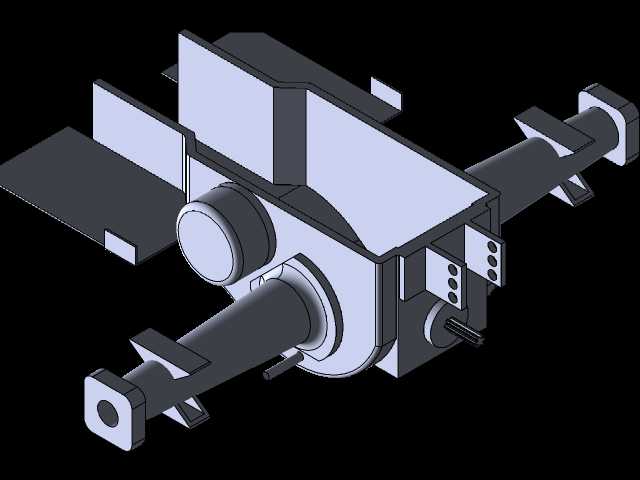

　　驾驶位的座椅布置在后轮轴线靠前的位置，既可以平衡前置发动机的重量，让前后轮轴荷分配处于合理区间，减少作业时前轮翘头的风险，也能让操作人员清晰观察前方挂载农具的作业状态，以及前轮的行驶轨迹，避免开沟、起垄作业时走偏。行走系统的设计上，前轮采用小直径窄胎，转向角度预留了足够的余量，最小转弯半径控制在3米以内，适配小块地的掉头转向需求；后轮采用大直径人字花纹轮胎，轮胎断面宽度适配窄轮距设计，既不会在作物行间刮碰植株，也能在犁耕、旋耕作业时提供足够的附着力，减少打滑损耗。传动系统的布置从发动机飞轮端引出，经离合器、变速箱传递到后驱动桥，变速箱壳体采用一体化压铸结构的建模思路，减少了多余的连接法兰，既提升了壳体的整体刚性，

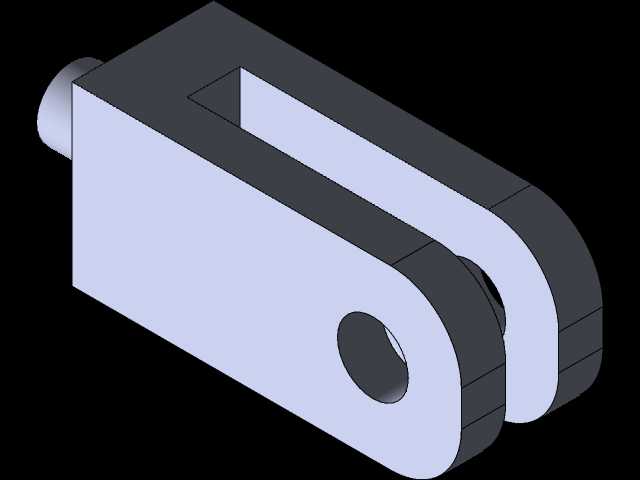

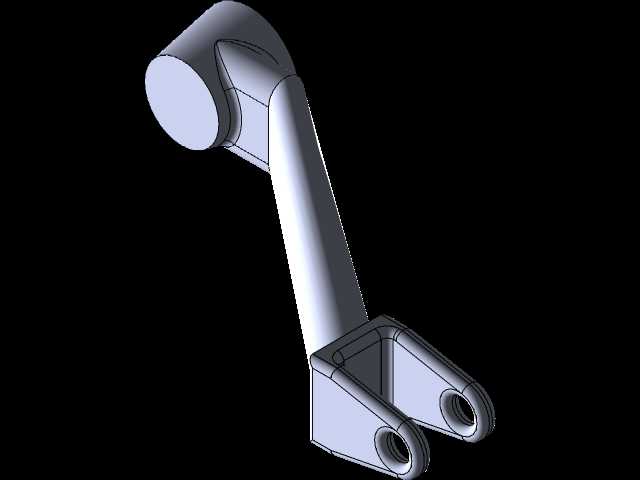

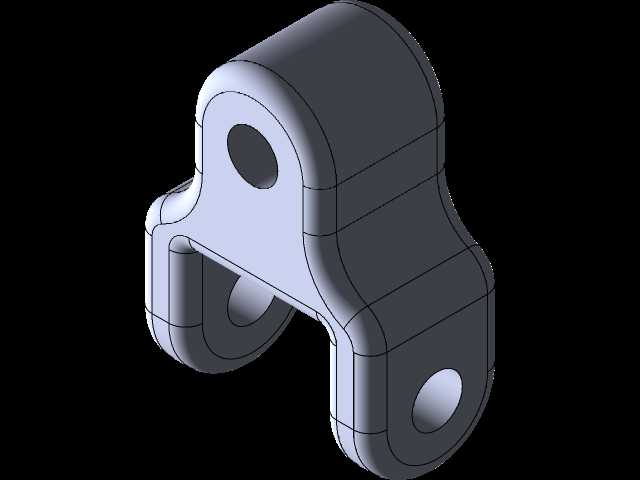

　　也降低了传动过程中的震动传递，后动力输出轴的位置预留了标准的三点悬挂接口，可以匹配旋耕机、开沟器、播种机、小型拖车等多种农用机具，接口尺寸符合通用农机的挂载标准，不需要额外改装即可完成不同作业场景的切换。外形尺寸的设计上，整机高度控制在1.5米以内，可以顺利进入高度有限的塑料大棚、低矮果园进行作业，不会刮碰棚膜或者低位果枝；整机长度不含后悬挂结构时控制在2.4米左右，在狭窄的田埂、机耕路上会车、掉头都更加灵活。细节结构的处理上，发动机舱侧面预留了维护保养的开盖空间，日常检查机油、更换滤芯不需要完全拆解舱体；排气管道做了向上延伸的设计，排气口高度超过驾驶位，避免作业时废气直接吹向操作人员；前后轮的挡泥板做了加宽弧度设计，

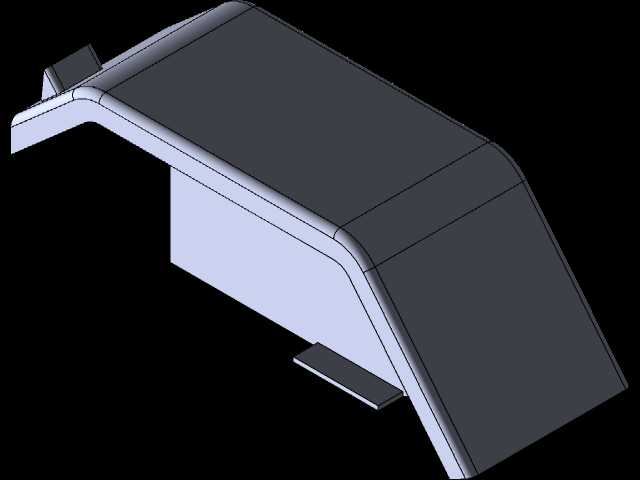

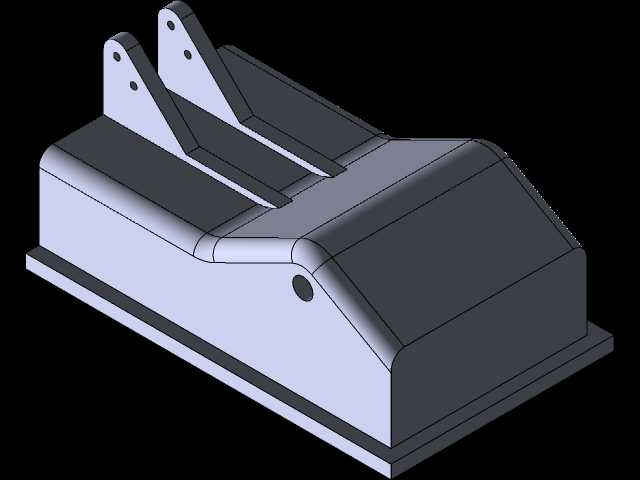

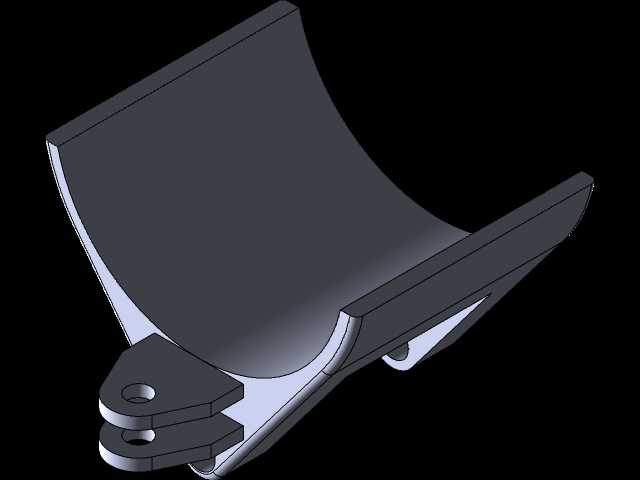

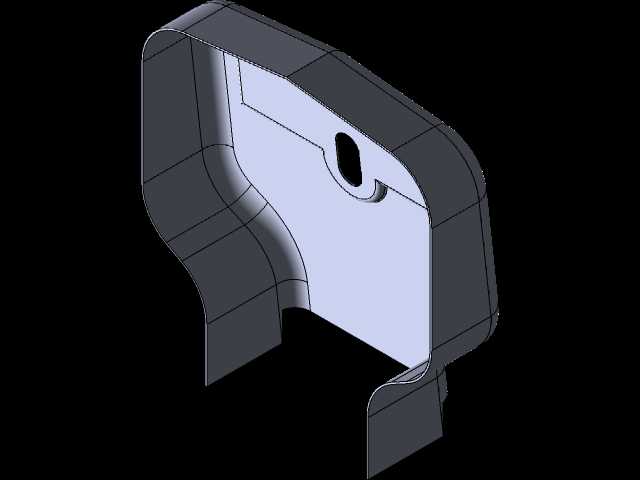

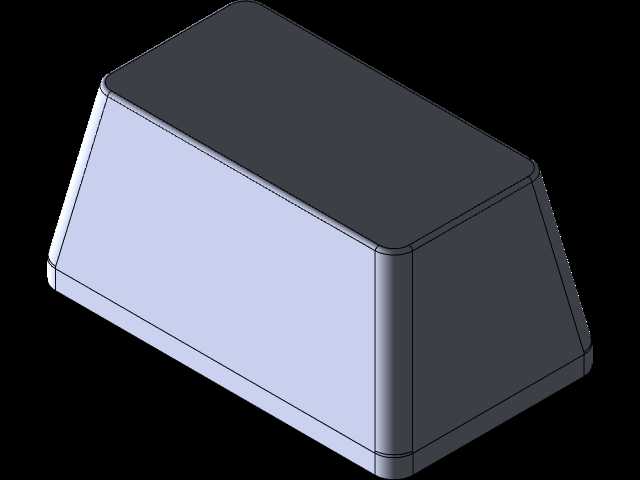

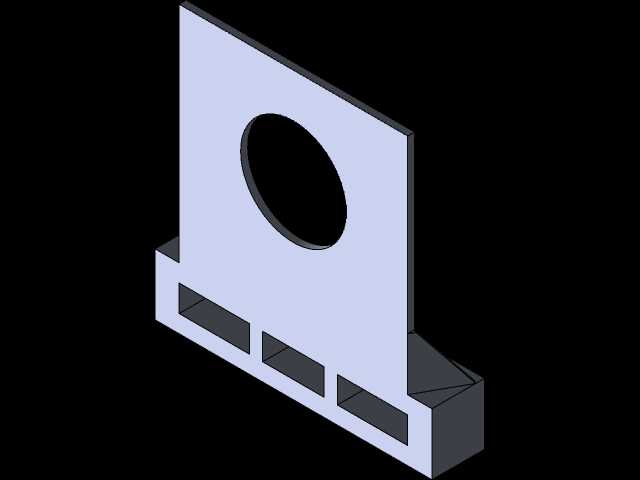

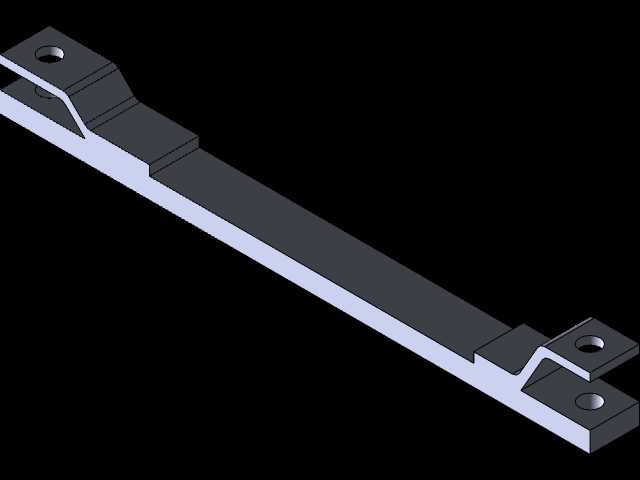

　　阻挡泥泞路面行驶时的泥水甩溅，同时挡泥板上预留了灯具安装位，可以加装工作灯、示宽灯，满足早间、夜间作业的照明需求。前桥的摆动结构做了限位设计，在坑洼不平的田间行驶时，前轮可以随地面起伏小幅摆动，保证轮胎始终贴合地面，不会出现单轮悬空失去转向力的问题，同时限位结构避免了摆动角度过大剐蹭发动机舱底部。燃油箱布置在驾驶位下方的空间，充分利用了底盘的闲置空间，油箱容积可以满足连续4小时以上的作业需求，减少频繁加油的停机时间。整个建模过程中，所有连接部位的螺栓孔位、配合公差都按照实际加工装配的要求预留，比如发动机与机架的连接减震垫位置、变速箱与驱动桥的连接法兰面、悬挂机构的铰接点位置，都做了同轴度、配合间隙的校验，避免实际生产装配时出现干涉问题。针对田间作业容易出现的底盘剐蹭问题，底盘下方的油底壳、传动管路都做了内收设计，突出的防护筋结构可以在轻微托底时先接触地面，保护核心部件不受损坏。转向拉杆的布置避开了前轮跳动的干涉区间，即使在满载、轮胎大幅弹跳的情况下，也不会出现拉杆剐蹭轮胎的问题。
