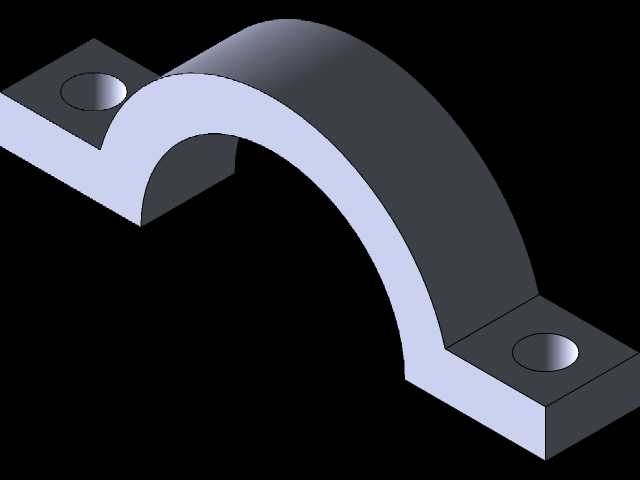

水下机器人用耐压密封驱动电机结构

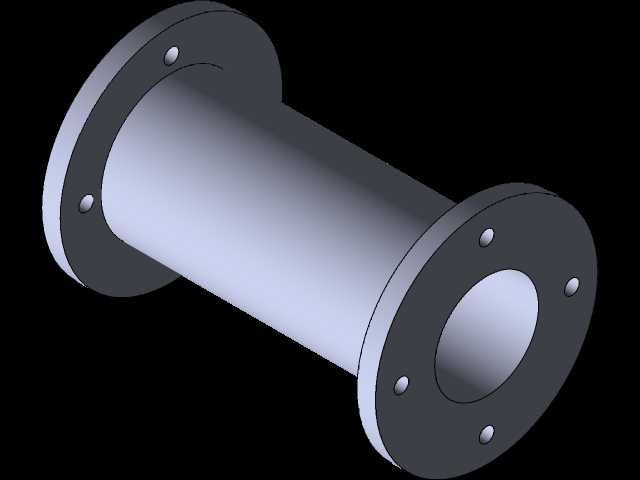

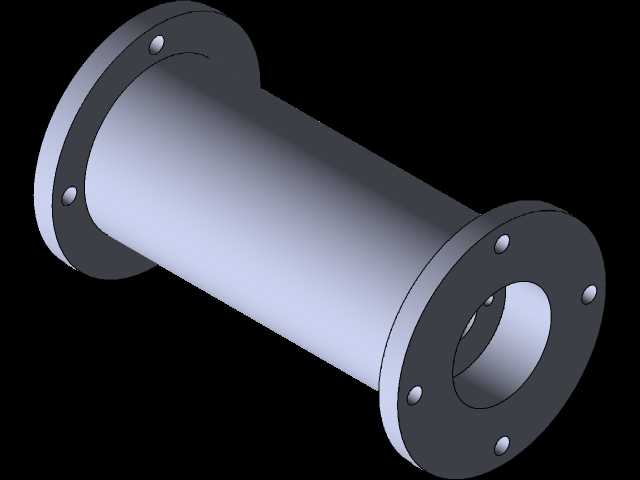

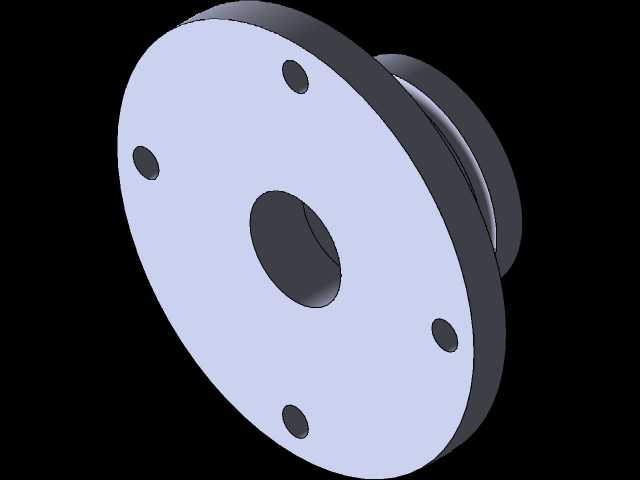

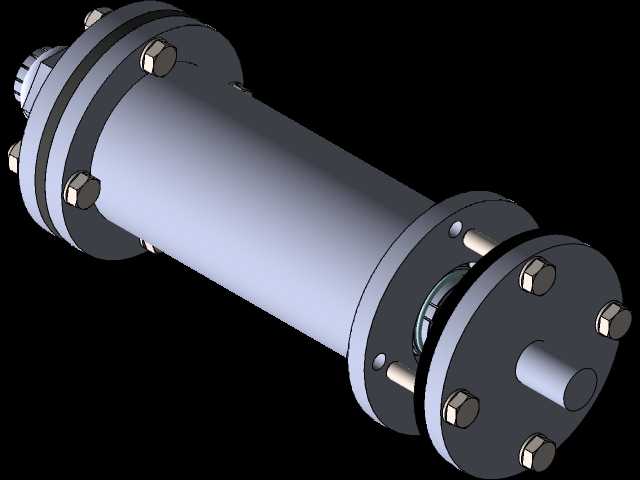

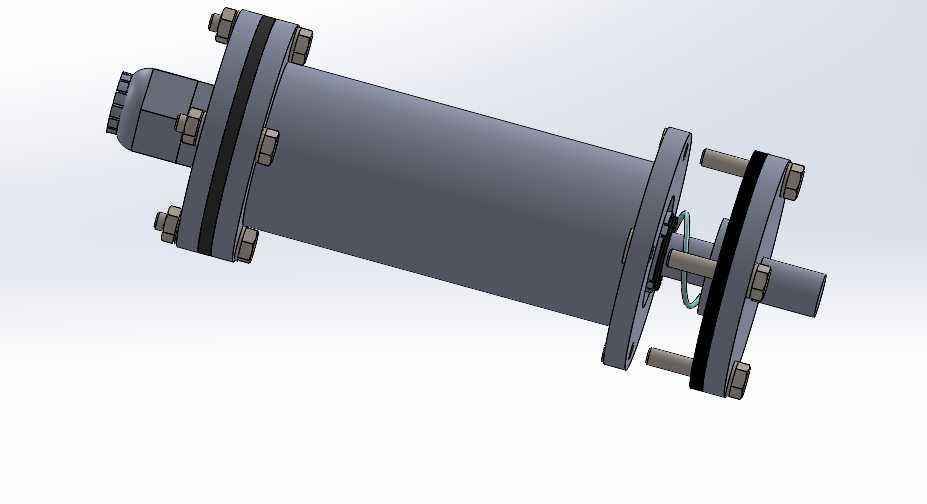

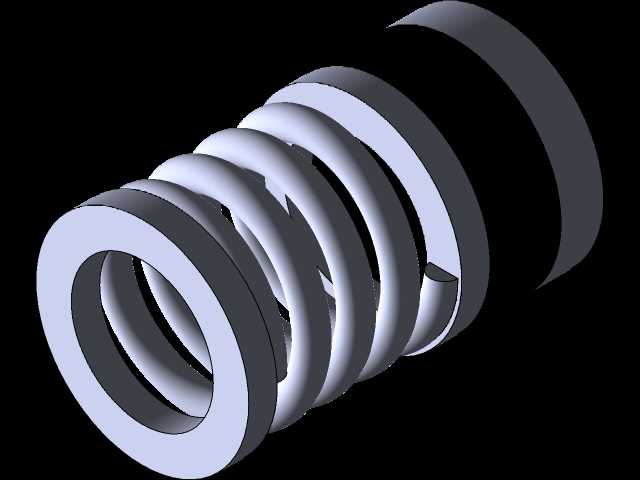

　　这款密封驱动单元的核心应用场景集中在浅水及中深度有缆遥控水下机器人的动力输出环节，区别于常规陆地使用的驱动电机，其整体结构完全围绕水下静水压工况、长期浸泡防渗漏需求做针对性设计，可直接作为ROV推进器的动力源、水下机械臂关节驱动源或是水下作业模组的动力输入单元使用，无需额外加装外置密封舱体，集成度远高于常规电机加密封舱的分体式方案。从结构设计逻辑来看，整体采用圆柱形承压壳体作为主体承载结构，壳体两端采用法兰式连接结构，法兰结合面处设计有环形密封槽，可适配O型橡胶密封圈实现端面静密封，连接螺栓沿法兰圆周均布，预紧力均匀作用在密封面上，可抵消不同水深下的外部静压力，避免密封面出现间隙导致渗漏。输出轴端采用组合式动密封结构，

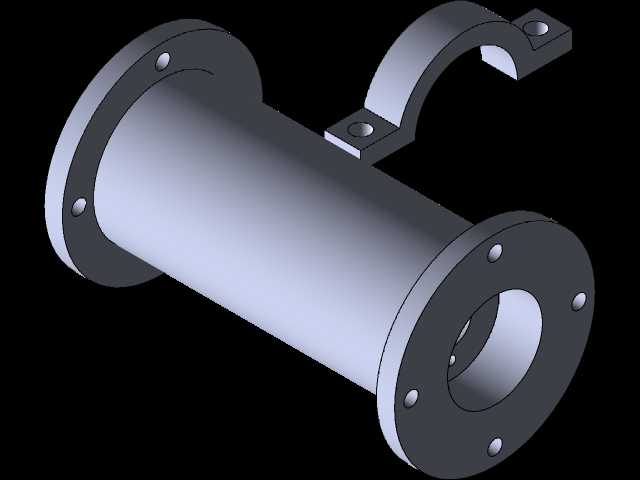

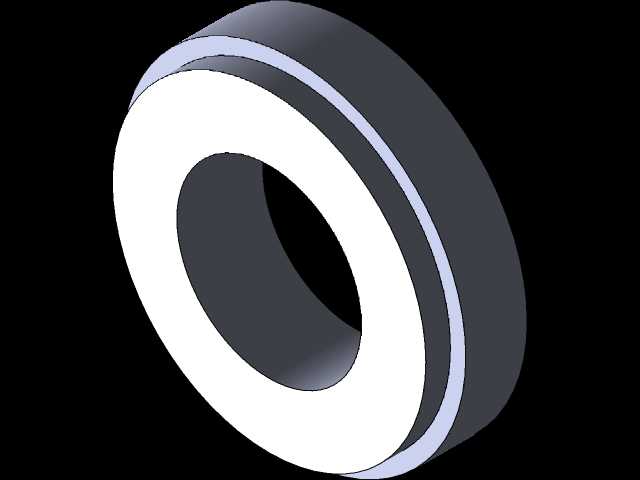

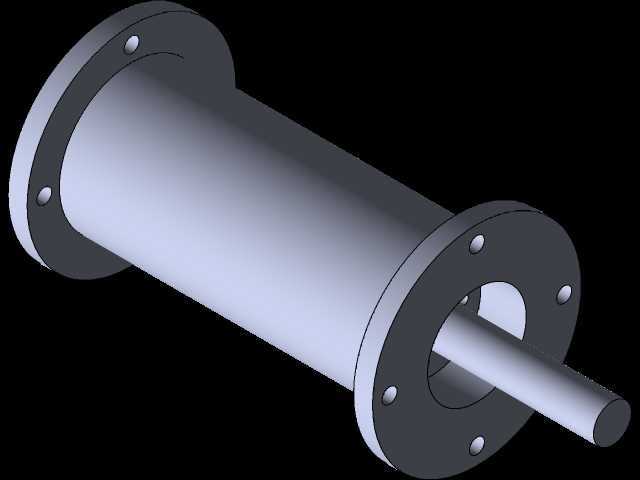

　　区别于普通骨架油封的单级密封，该结构设置多道密封唇口，同时在密封腔预留润滑脂填充空间，既可以阻挡外部水体沿轴转动间隙渗入壳体内部，也能减少轴转动过程中密封件的磨损，延长水下连续工作时长。壳体上的安装法兰设置有多个沿圆周均布的通孔，可直接通过螺栓与ROV的框架结构、推进器导流罩或是作业模组的安装面固定，安装时无需额外设计转接工装，输出轴采用标准轴径设计，可直接通过联轴器连接螺旋桨、传动齿轮等负载，轴伸长度经过匹配计算，既保证连接强度，也避免轴伸过长导致的密封侧受力偏载。在设计过程中，壳体壁厚经过耐压校核，可满足常规ROV作业深度的水压承载要求，壳体外表面无多余凸起结构，可减少水下航行过程中的水流阻力，

　　两端法兰的螺栓沉孔设计可避免螺栓突出壳体表面，进一步降低水阻同时防止螺栓被水中杂物剐蹭松动。出线端同样采用密封接头结构，动力线缆穿过密封接头后通过压紧螺母挤压密封胶圈实现线缆处的静密封，避免水体沿线缆缝隙渗入壳体内部。从安装边界来看，整体圆柱形结构的外径尺寸适配常规ROV的框架安装间距，两端法兰的安装孔位间距符合水下设备通用安装规范，可直接替换同规格的常规密封舱加电机的组合结构，减少设备整体的体积和重量。实际使用过程中，该密封电机可在全浸泡环境下长期连续运行，无需定期拆解维护密封结构，相比分体式密封方案，其同轴度更容易保证，输出轴的径向跳动量更小，可降低推进器运转过程中的振动和噪音，提升ROV水下运行的稳定性。

　　结构设计时充分考虑了水下工况的腐蚀问题，所有外露金属件均采用耐海水腐蚀的材质处理，密封件选用耐水老化的橡胶材质，可长期在海水、淡水环境下使用，不会出现壳体锈蚀、密封件提前老化失效的问题。输出轴的受力设计考虑了螺旋桨运转时产生的轴向推力，轴承选型匹配轴向和径向的复合载荷，可承受推进过程中产生的反推力，避免轴承过早损坏。整体结构没有冗余的设计，所有特征都围绕水下密封、耐压、安装便捷性三个核心需求展开，既保证了密封可靠性，也控制了整体重量，不会给ROV增加过多的负载，同时紧凑的结构也能给ROV上的其他传感器、作业模组留出更多的安装空间。
