法兰式手动空气调节阻尼阀结构设计

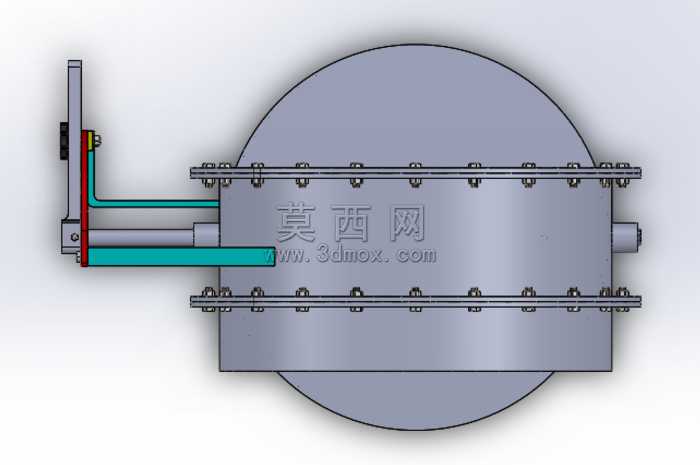

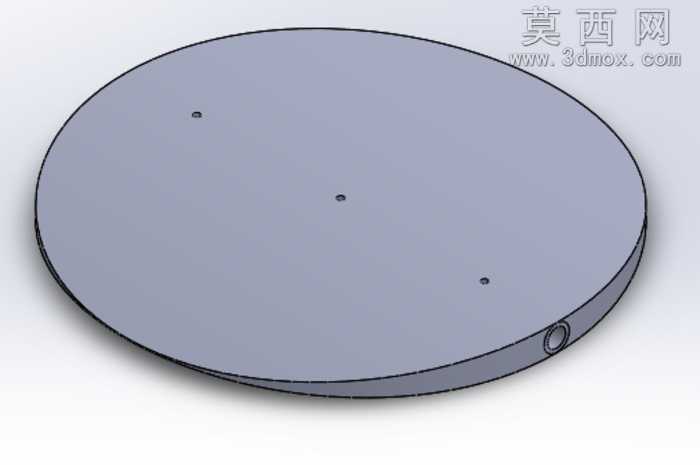

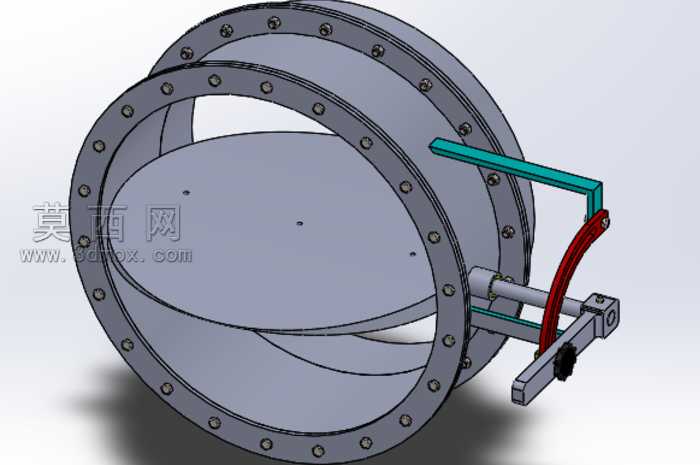

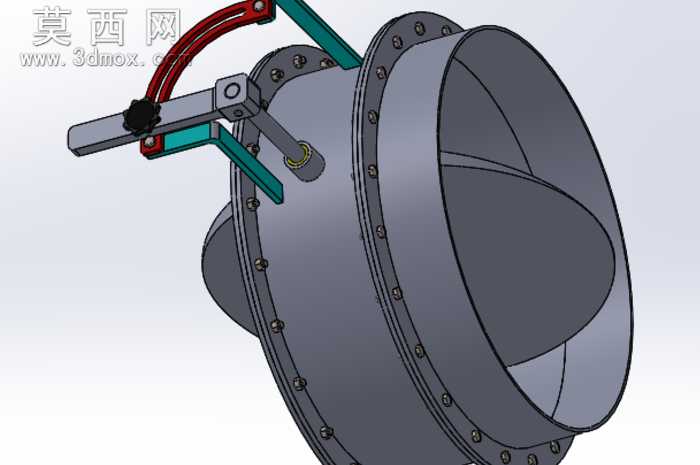

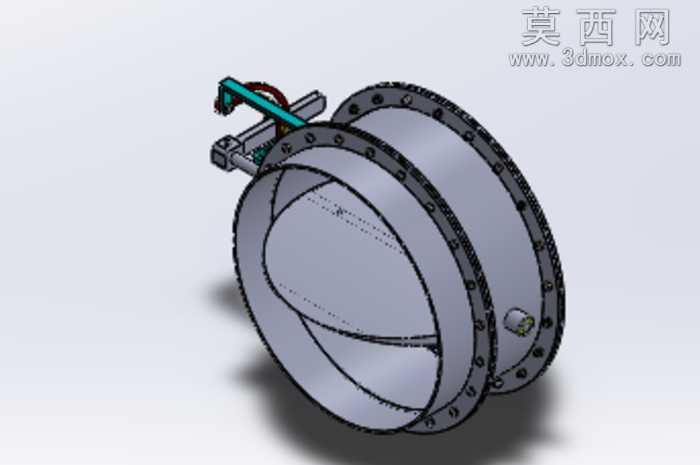

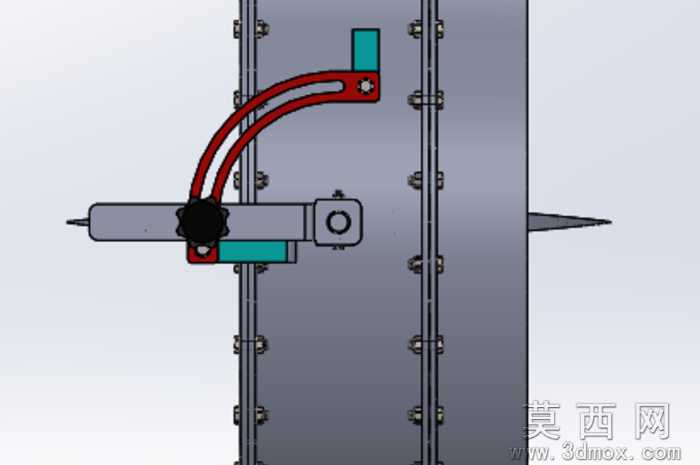

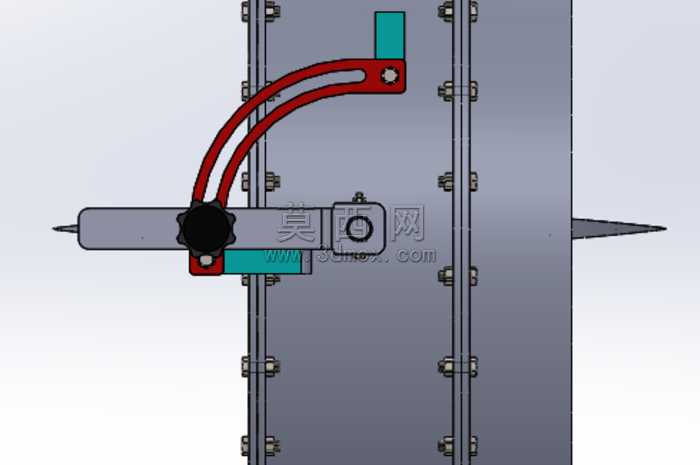

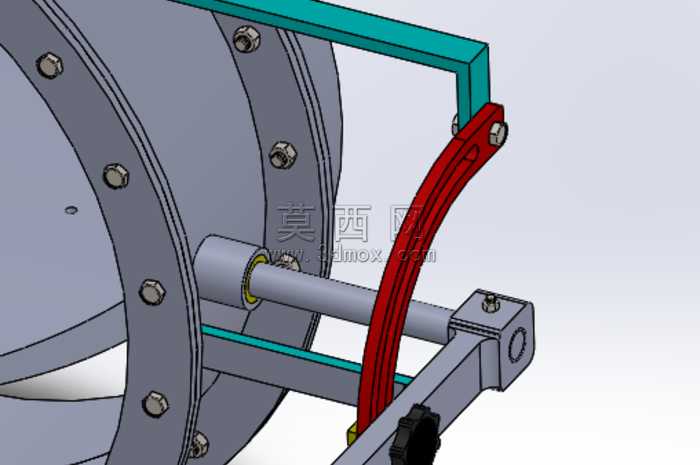

本作品为法兰式手动空气调节阻尼阀的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对双法兰筒体结构进行基准定位，两个带均布螺栓孔的圆形法兰通过同轴心、重合约束完成对接，法兰盘上的螺栓孔采用圆周阵列特征生成，保证孔位的等分精度与安装适配性，筒体内壁与阀瓣的配合间隙经过参数校核，避免阀瓣转动时出现卡滞问题。阀瓣作为核心截流调节部件，采用薄圆盘式结构，表面设置的定位小孔用于装配时的同轴度校准，阀瓣与贯穿筒体的转轴采用键连接约束，保证扭矩传递的稳定性，转轴与筒体的接触位置添加了同轴配合与限位约束，模拟实际工况下的转动副结构。手动操作机构部分，分别构建了青绿色的固定导向支架与红色的弧形调节手柄，固定支架通过螺栓装配约束固定在筒体外侧，为手柄提供运动导向支撑，弧形手柄上的齿槽结构与转轴端部的齿轮件形成啮合约束，可实现阀瓣开度的分级调节，手柄末端的操作端做了圆角过渡处理，符合人机操作的握持需求。渲染阶段采用机械零部件常用的金属材质体系，筒体、法兰、阀瓣、转轴等金属部件赋予哑光灰铸铁材质，调整材质的粗糙度与反射参数还原铸件的真实质感，固定支架赋予青蓝色喷塑金属材质，调节手柄赋予红色烤漆金属材质，通过材质色彩的区分清晰呈现不同部件的功能分区，场景采用柔和的漫反射光源，避免金属表面出现过强的反光遮挡结构细节，同时添加了柔和的地面阴影增强模型的立体感。设计思路围绕通风管路的空气流量调节需求展开，整体采用法兰连接形式适配常规通风管道的安装标准，手动弧形手柄的结构设计可让操作人员直观感知阀瓣的开度大小，阻尼结构的设置可让阀瓣稳定停留在任意调节开度，避免气流冲击导致阀瓣自行移位，全模型在装配完成后进行了干涉检查，验证了阀瓣在0到90度转动全程无零件干涉，各运动部件的活动行程符合实际使用需求，可直接用于教学演示、产品结构验证或生产加工的参考依据。
