工业用卧式管壳式换热设备结构设计

　　在石油炼化、化工生产、集中供热、制冷循环等工业场景中，管壳式换热器是应用占比最高的间壁式换热设备，这类设备依靠封闭壳程与管程内的两种流体完成热量传递，不需要两种介质直接接触，能适配高温高压的严苛工况，相比板式、螺旋板式等其他换热结构，管壳式结构的承压能力、抗结垢性能、运维便捷性都更适配连续化大工业生产的需求。

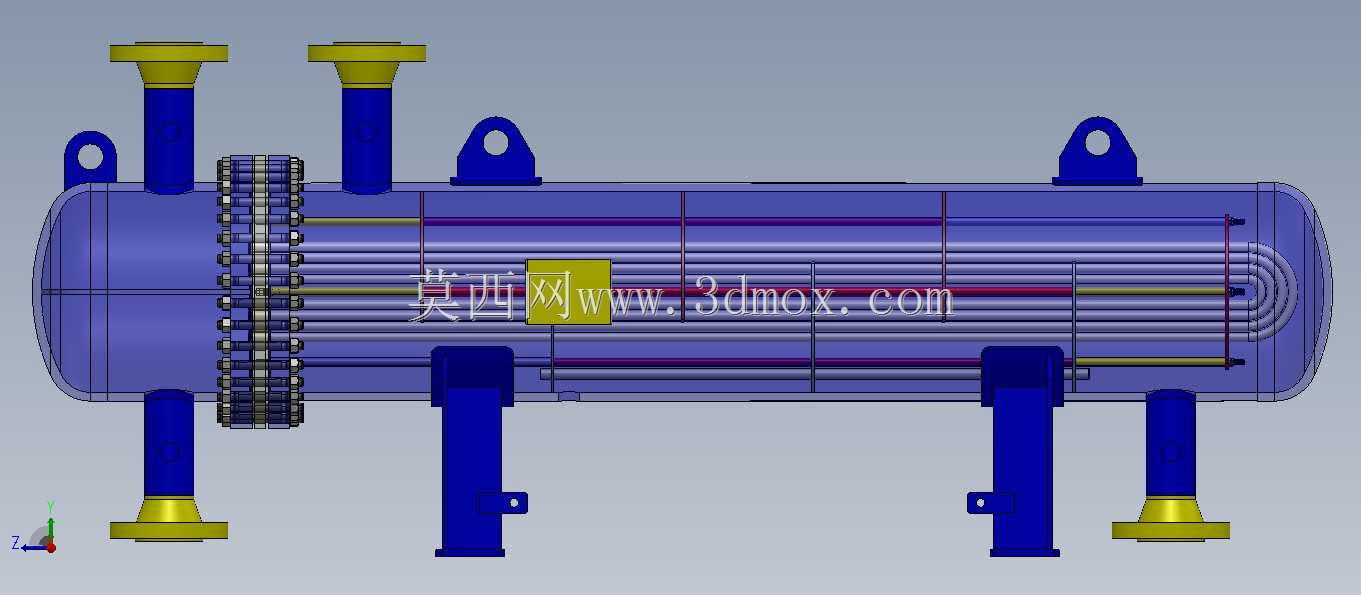

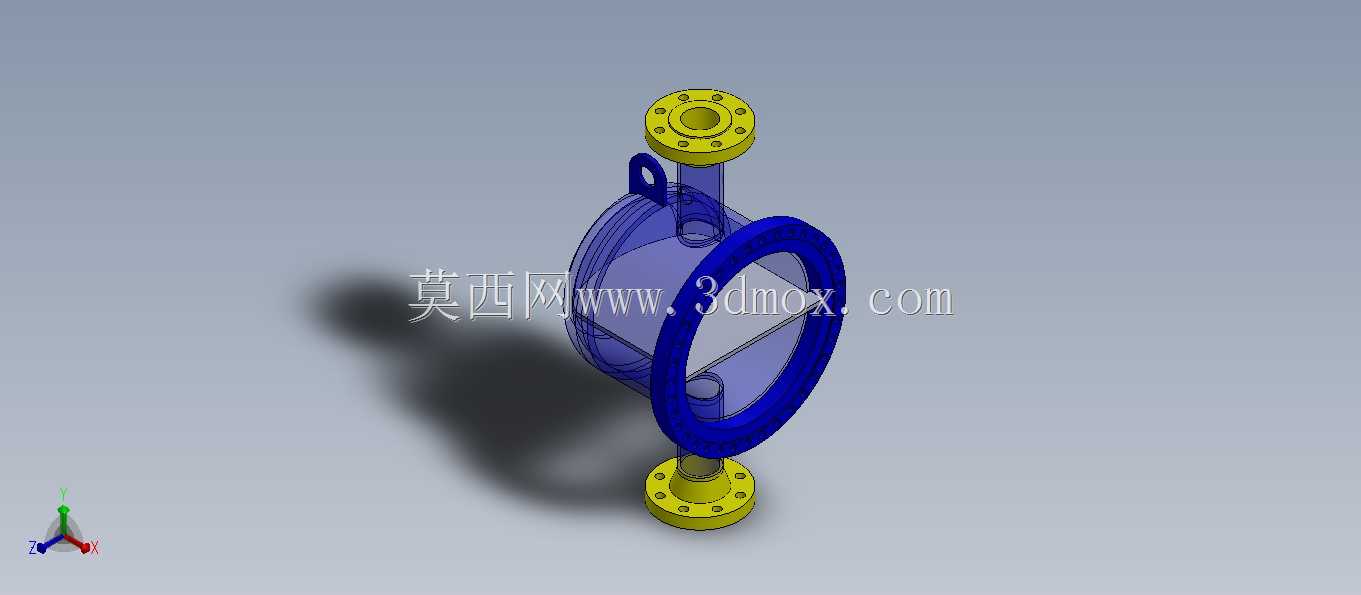

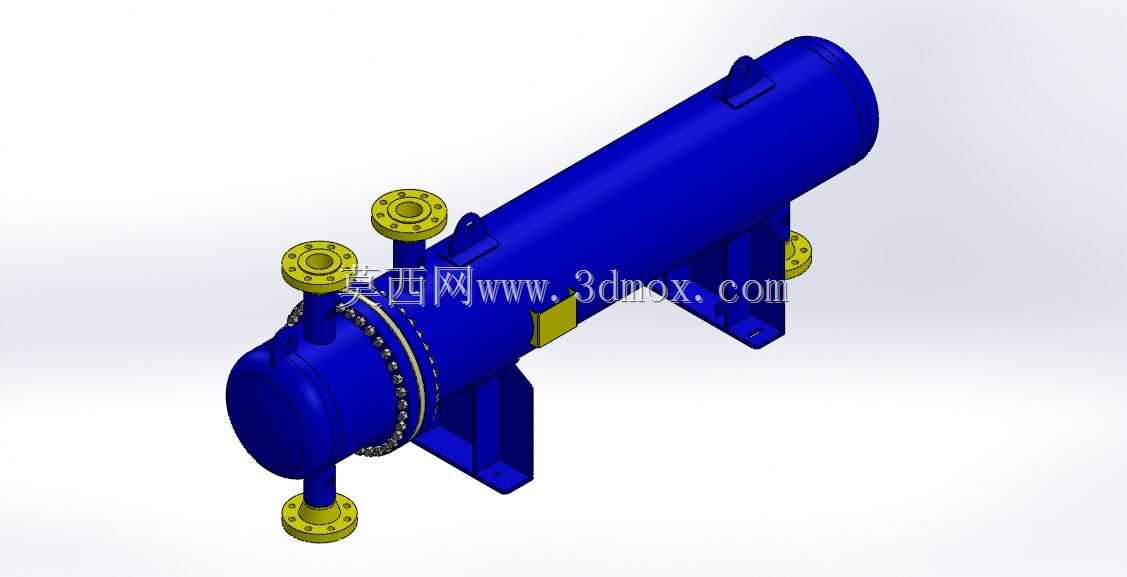

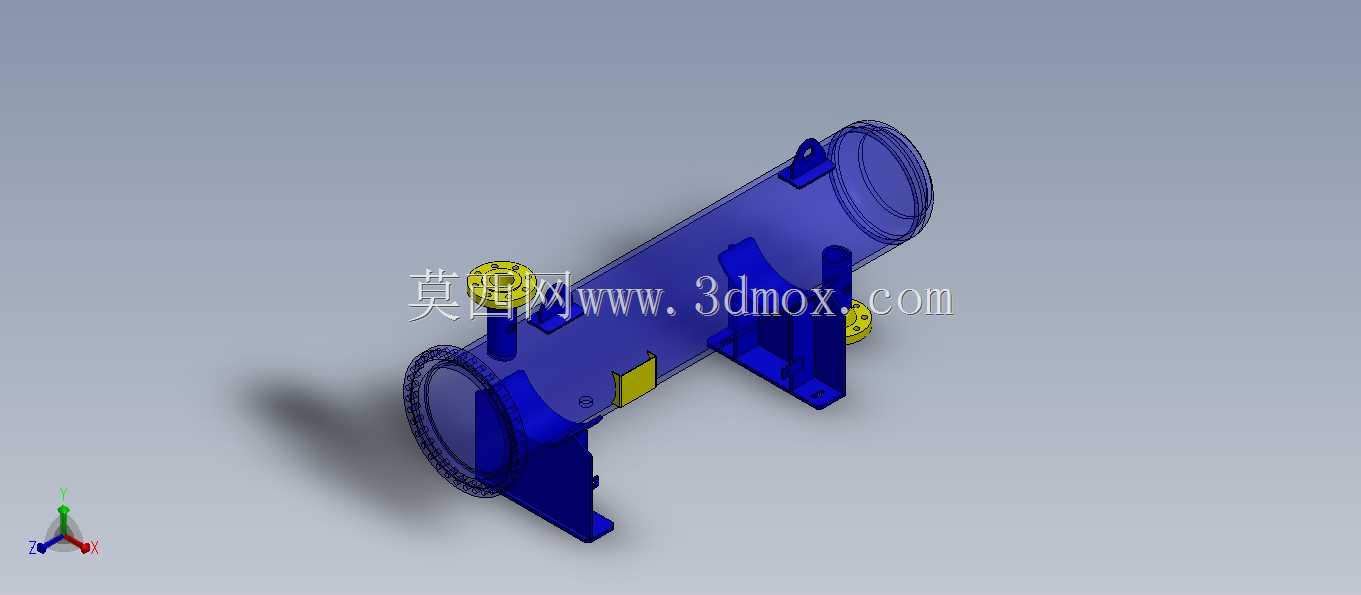

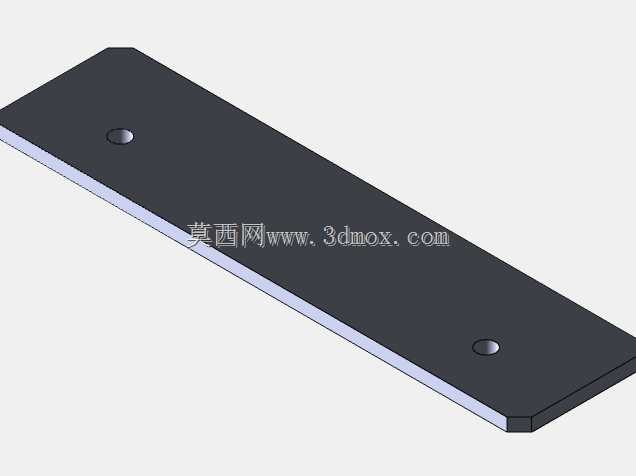

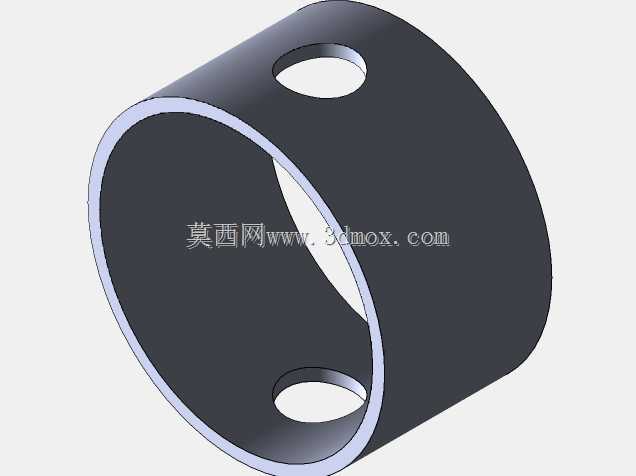

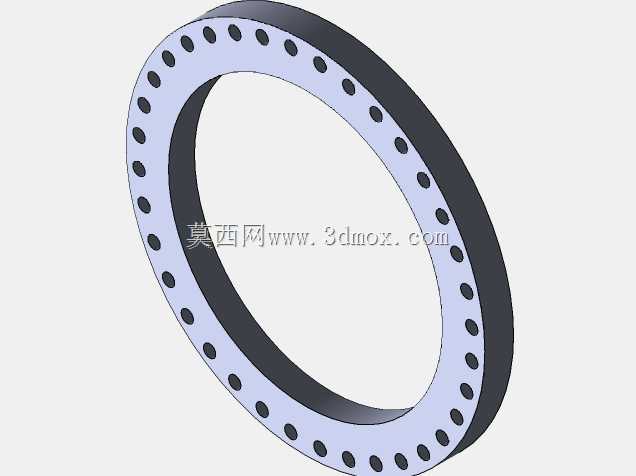

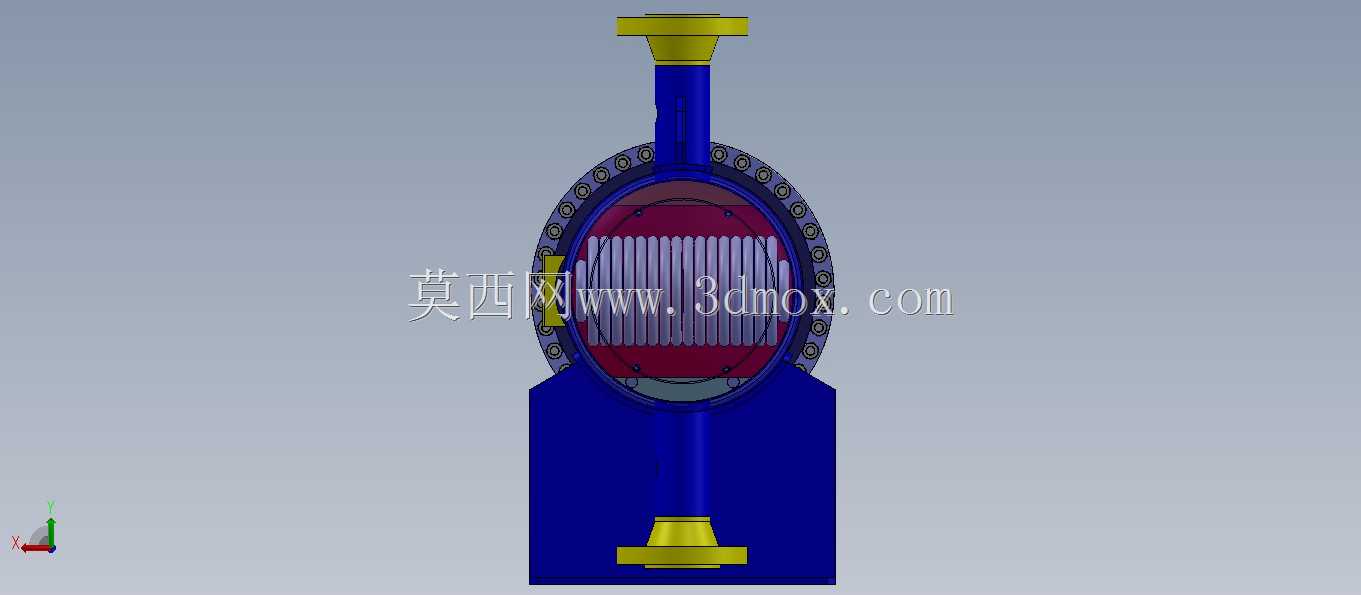

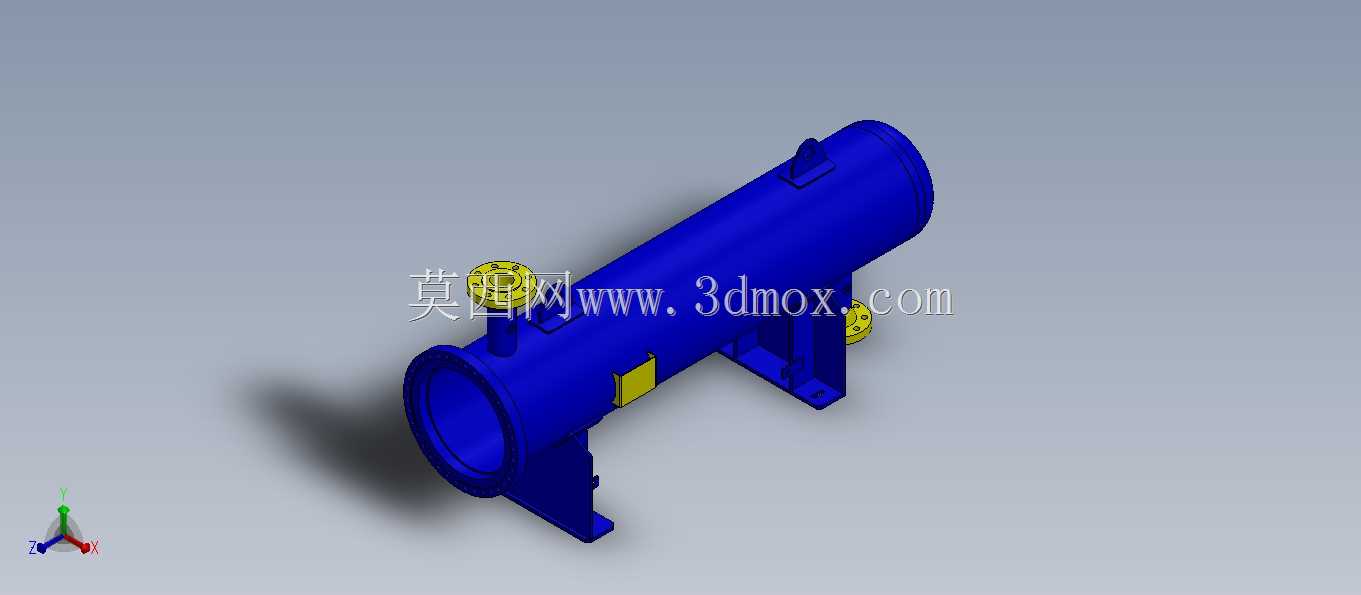

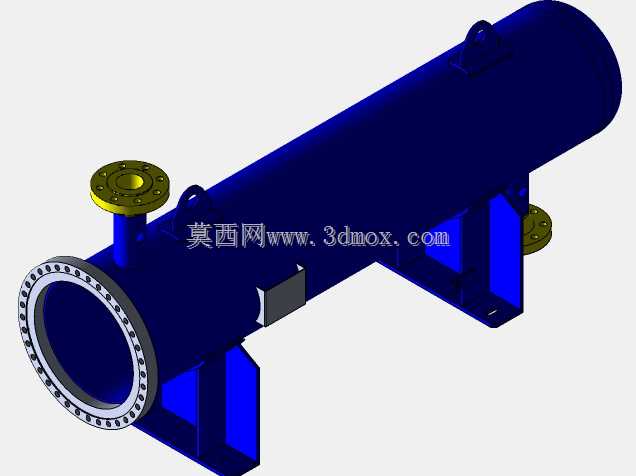

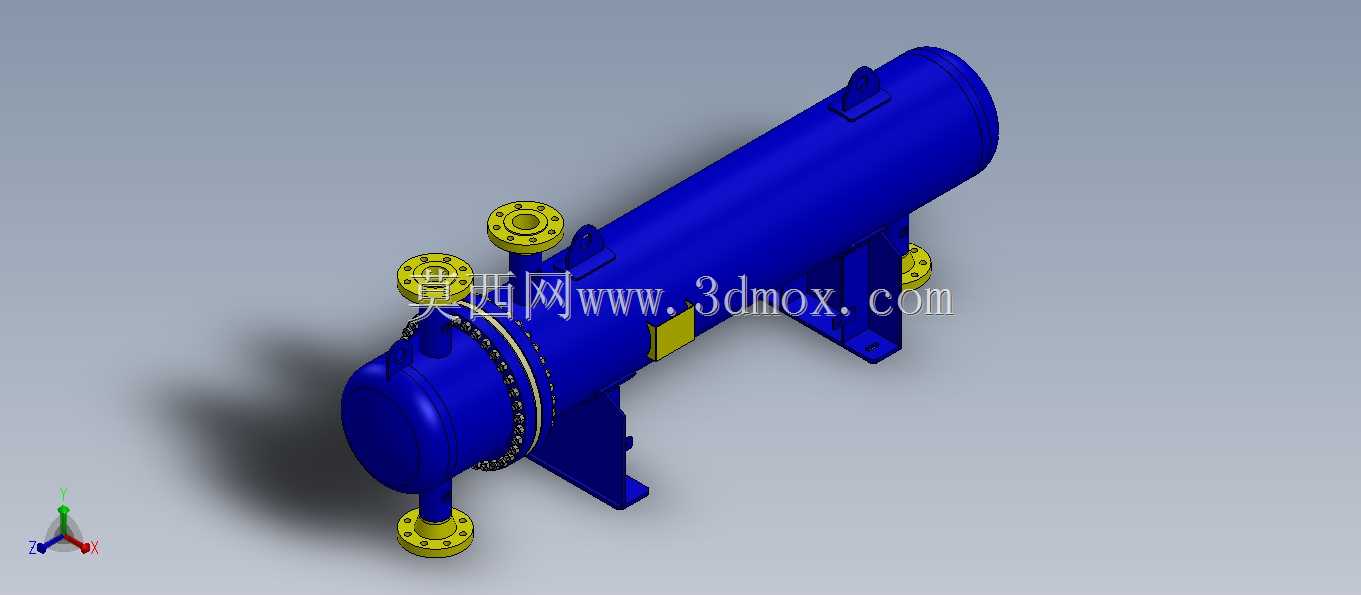

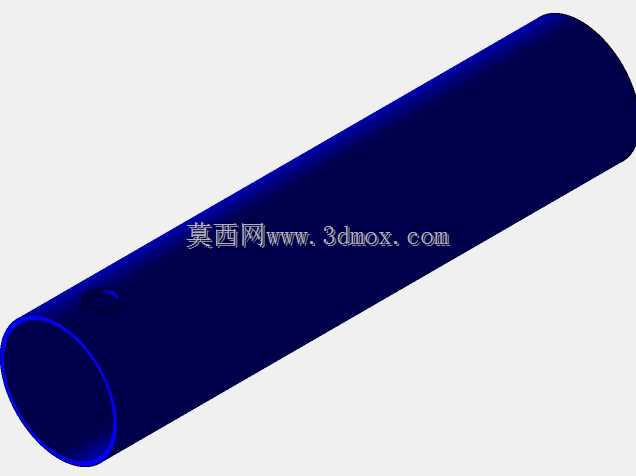

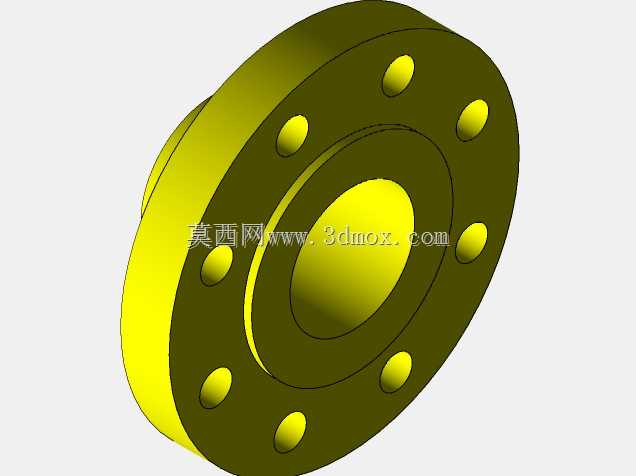

　　这套卧式管壳式换热结构采用经典的固定管板布局，主体承压壳体为圆柱形卧式结构，底部设置两个对称的鞍式支座，安装时支座直接与预制的混凝土基础或钢结构机架通过螺栓固定，安装边界需要预留足够的抽管空间——也就是设备固定端 opposite 的管箱侧，需要留出至少与壳体等长的操作空间，方便后期检修时抽出管束清理结垢、更换损坏的换热管。壳体上的接口全部采用带颈对焊法兰连接，不同口径的法兰分别对应壳程介质进出口、管程介质进出口、排气口、排净口，其中大口径法兰走主流工艺介质，小口径法兰用于开机排气、停机排净残留介质，避免设备内部积液引发腐蚀或冻裂。

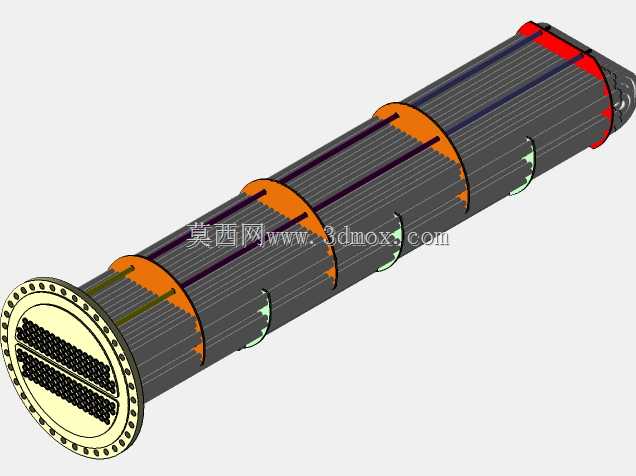

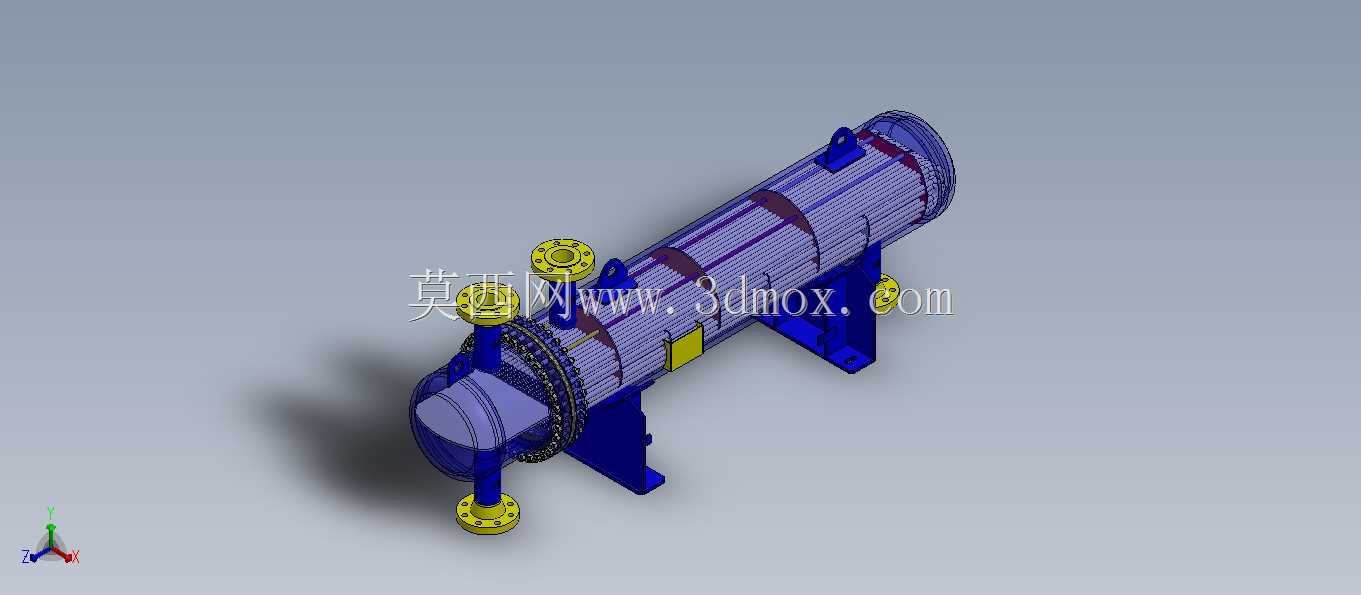

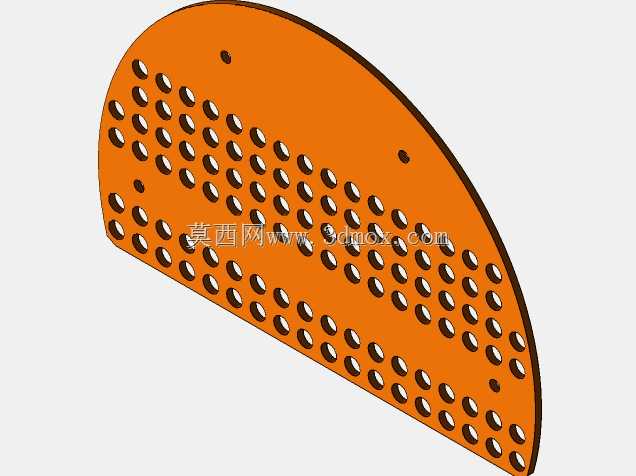

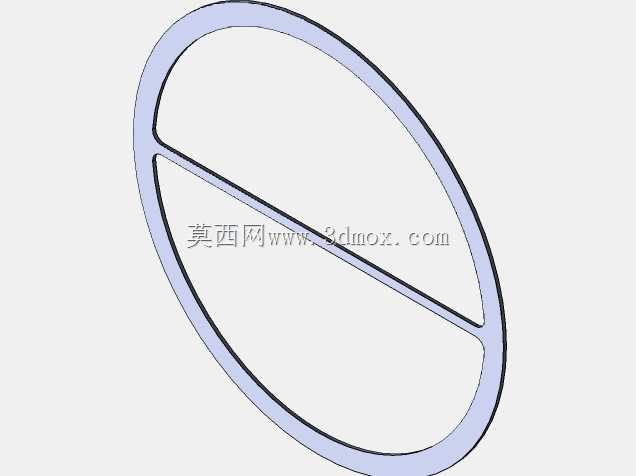

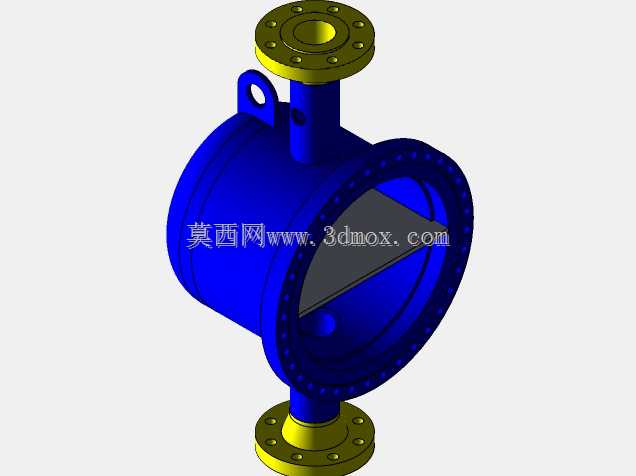

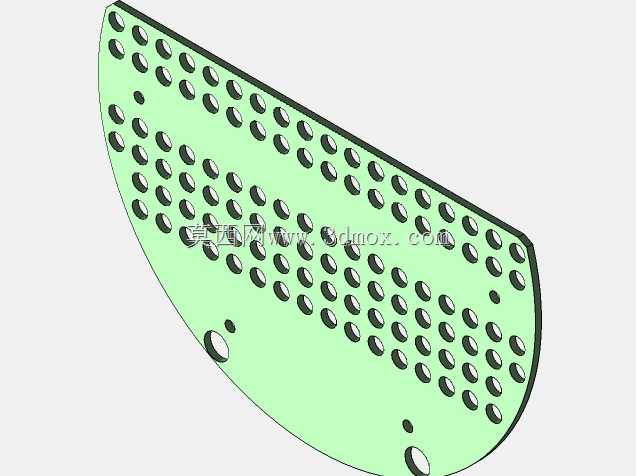

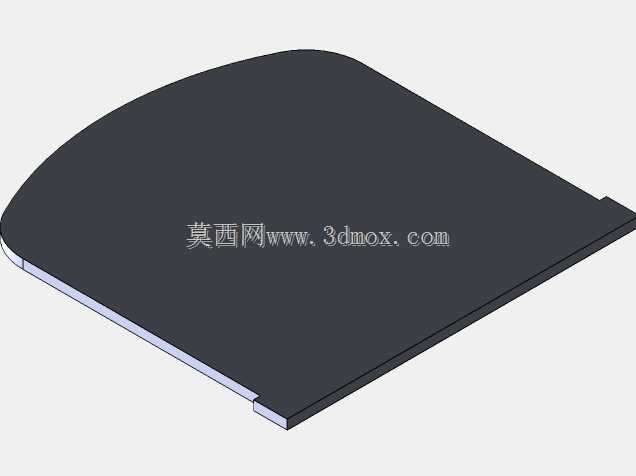

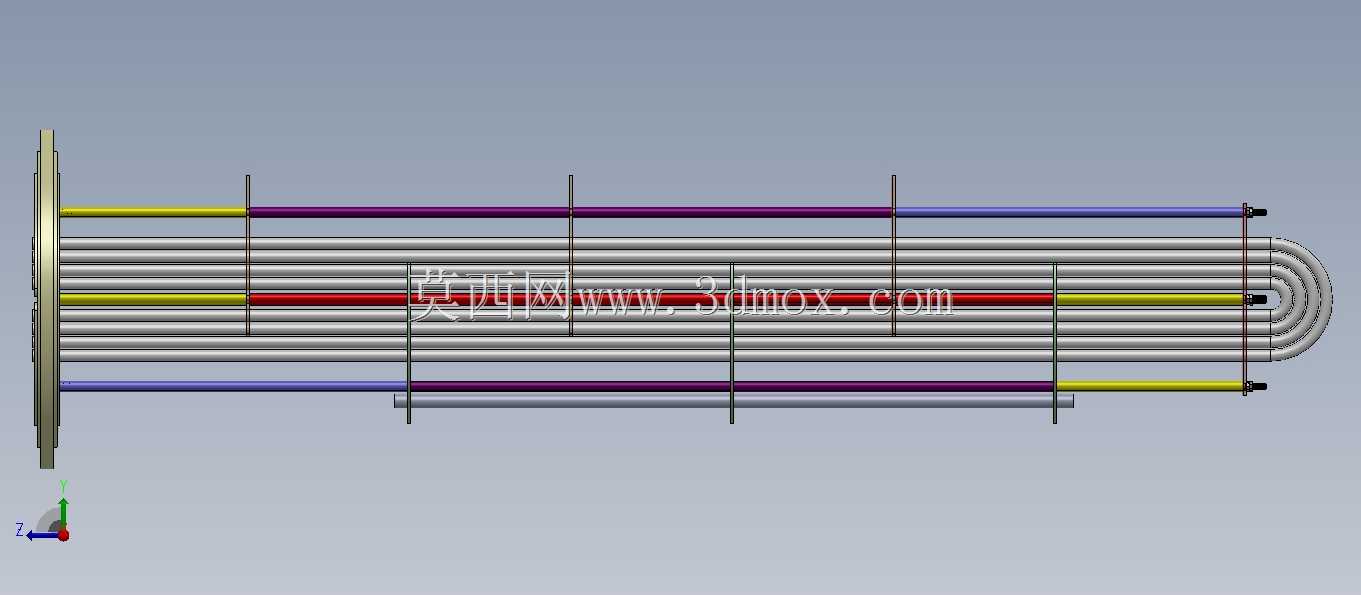

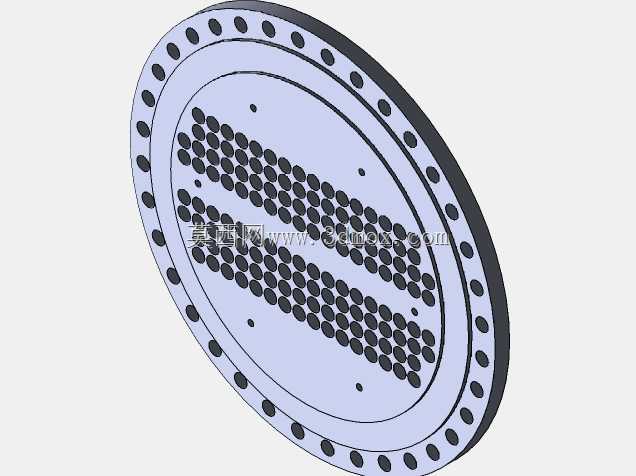

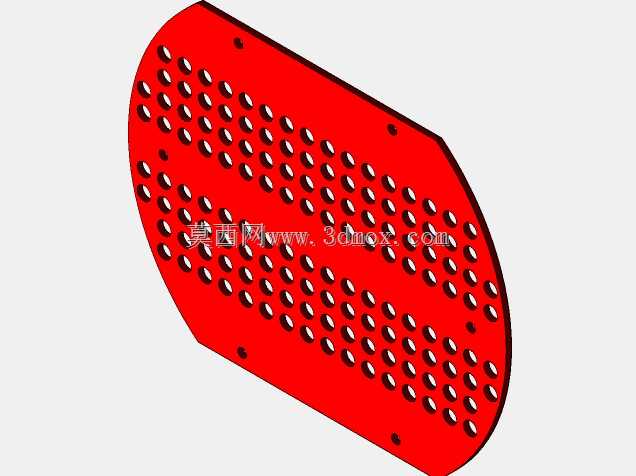

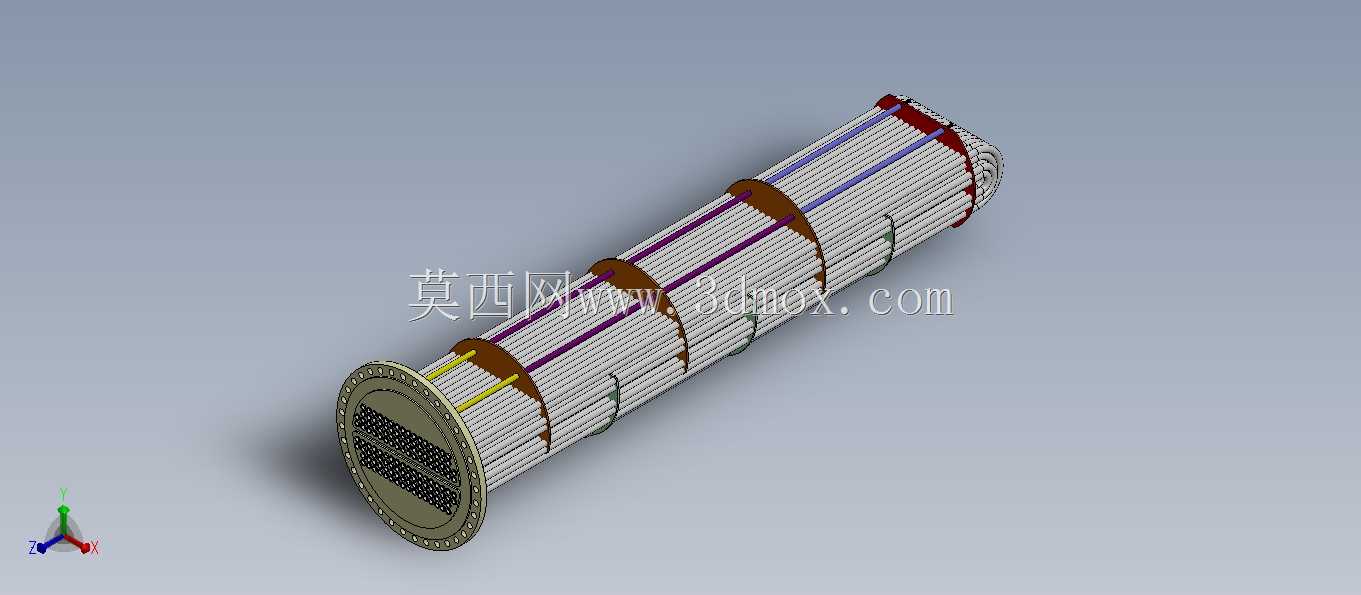

　　从功能设计上，这套结构将换热管束固定在两端管板上，管板与壳体、管箱之间通过螺栓加密封垫片连接，壳程内部设置了多块折流板，折流板按照等间距排布，既可以支撑细长的换热管避免流体冲击引发管束振动，又能引导壳程流体以错流方式冲刷换热管外壁，避免流体短路，大幅提升壳程侧的换热系数。管程侧可以根据换热需求设计为单管程、双管程甚至多管程结构，通过管箱内的分程隔板分隔流道，让管程介质多次往返流经管束，匹配不同的流量、换热温差需求。

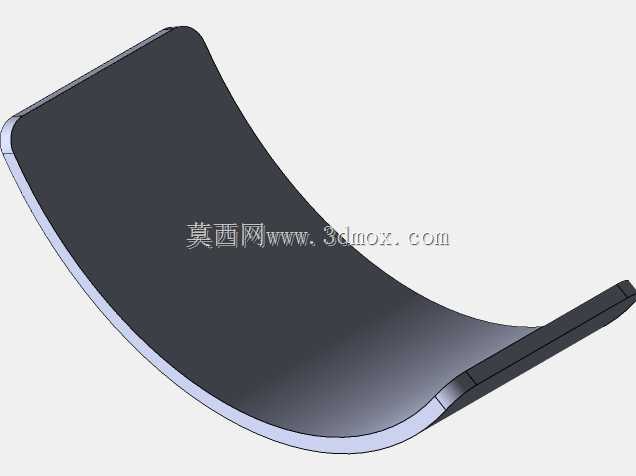

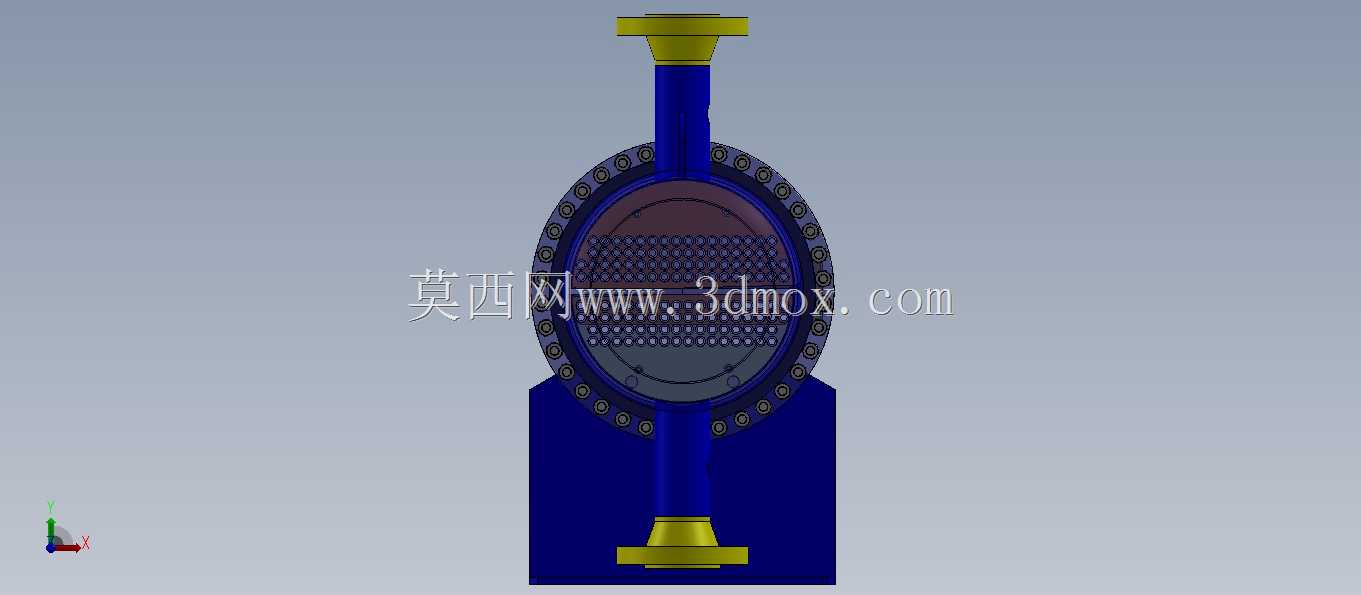

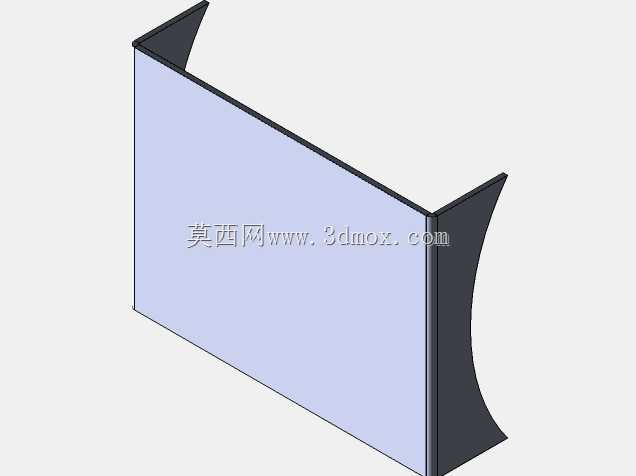

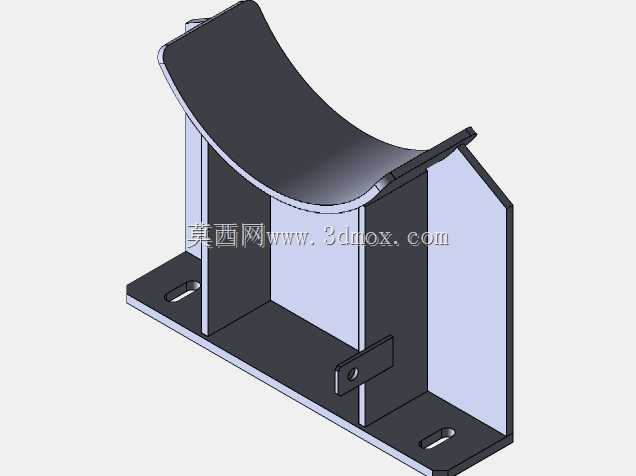

　　设计这类设备时，首先要根据工艺计算的热负荷确定换热面积，进而选定换热管的规格、数量与长度，换热管通常采用等边三角形或正方形排布，三角形排布的结构更紧凑，壳程换热效率更高，正方形排布则更方便后期清理管间结垢，适配介质含杂质较多的工况。壳体的直径需要根据管束排布的外接圆直径确定，同时要满足壳程流体的流速要求，避免流速过高引发冲蚀，或是流速过低导致结垢沉积。鞍式支座的位置需要经过重心核算，保证设备充水满负荷运行时的重心落在两个支座的支撑范围内，避免出现附加弯矩影响壳体承压稳定性，固定支座与滑动支座要配对设置，滑动支座侧预留热膨胀位移空间，适配设备运行时的热胀冷缩变形，避免热应力拉裂焊缝或密封面。

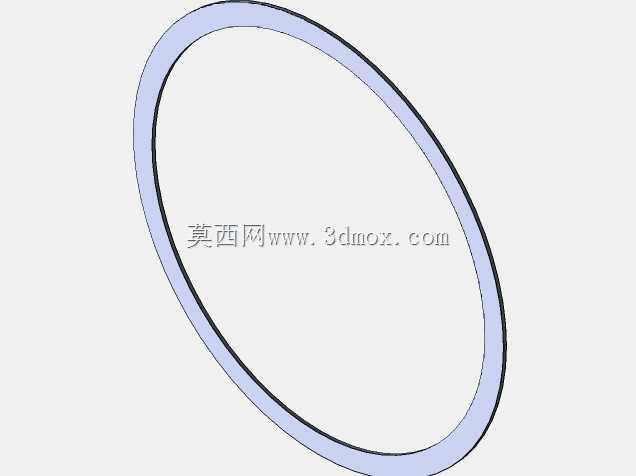

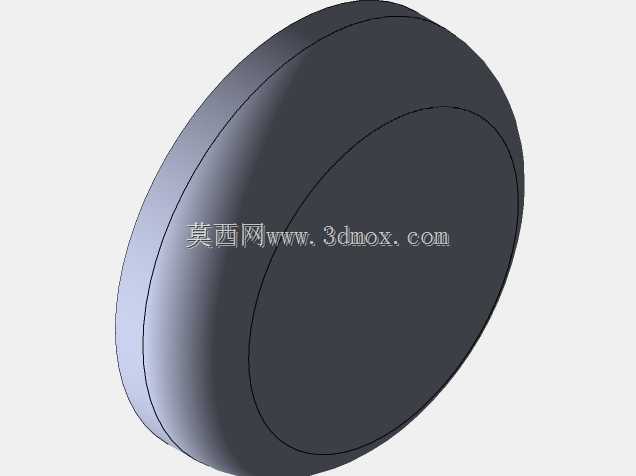

　　实际选型应用时，这类结构可以适配多种介质组合，不管是液-液换热、汽-液换热还是高压气体的换热场景都能适用，壳程走低压大流量介质、管程走高压或腐蚀性介质是最常用的流道分配方式，高压介质走管程可以降低壳体的承压设计要求，减少设备整体制造成本，腐蚀性介质走管程则可以减少耐腐蚀材料的使用量，只需要换热管、管箱采用耐腐蚀材质，壳体可以用普通碳钢制作，进一步控制成本。设备的密封面全部采用凹凸面法兰加缠绕垫片的结构，能在高温高压工况下保持可靠密封，避免介质泄漏引发安全隐患。日常运维时只需要拆开管箱端盖就可以检查管程管口的结垢、腐蚀情况，需要更换管束时拆开管板连接螺栓就可以整体抽出管束，不需要移动壳体连接的工艺管线，大幅降低检修的工作量与停机时间。

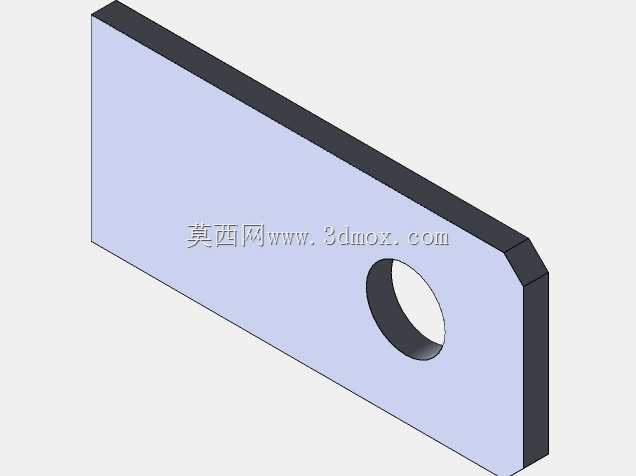

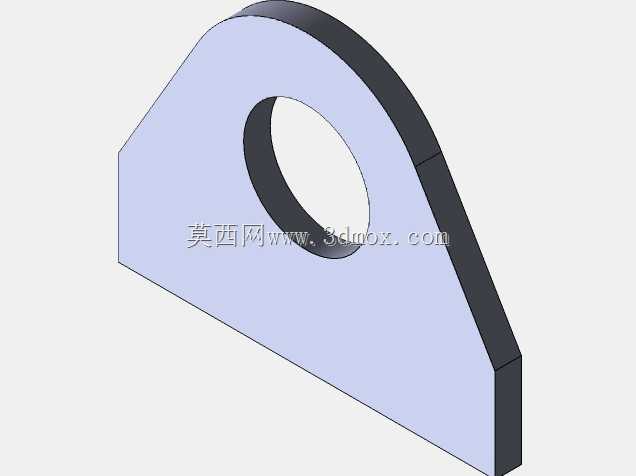

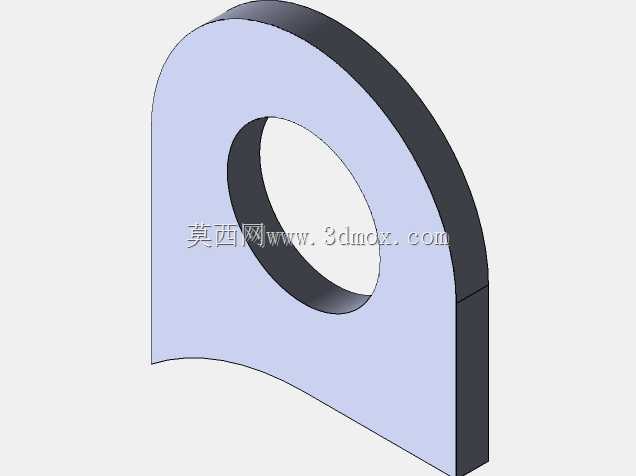

　　外形尺寸方面，这类卧式设备的整体长度由换热管长度加两端管箱的尺寸决定，直径根据换热面积从几百毫米到两米以上不等，安装时除了底部支座的固定空间，还需要在设备上方预留至少半米的操作空间，方便拆卸法兰螺栓、安装吊装索具，设备周围要预留巡检通道，方便运行时检查法兰密封点是否泄漏、支座是否存在异常位移、仪表接口的参数是否在正常范围内。
